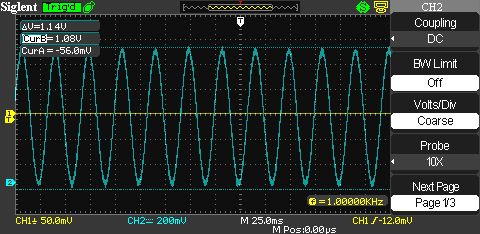

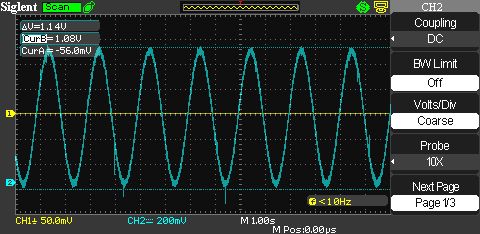

Tadas & angren68, вы правы  Подключил другой осциллограф, все нормализовалось, в диапазоне от 0,5 до 30 Гц идеально плоская ачх, выходной сигнал на всем диапазоне равен 1,14В
0,5 Гц. С открытым входом осциллографа.

30 Гц

А я вабще первый намекнул... ))

А мне так и нечем мерить емкость. В советских цэшках   такая опция как бы есть, НО - только очень малые емкости , и очень опасно - в   схеме  с 220 , на нижней стенке  прибора написано как  включать ..

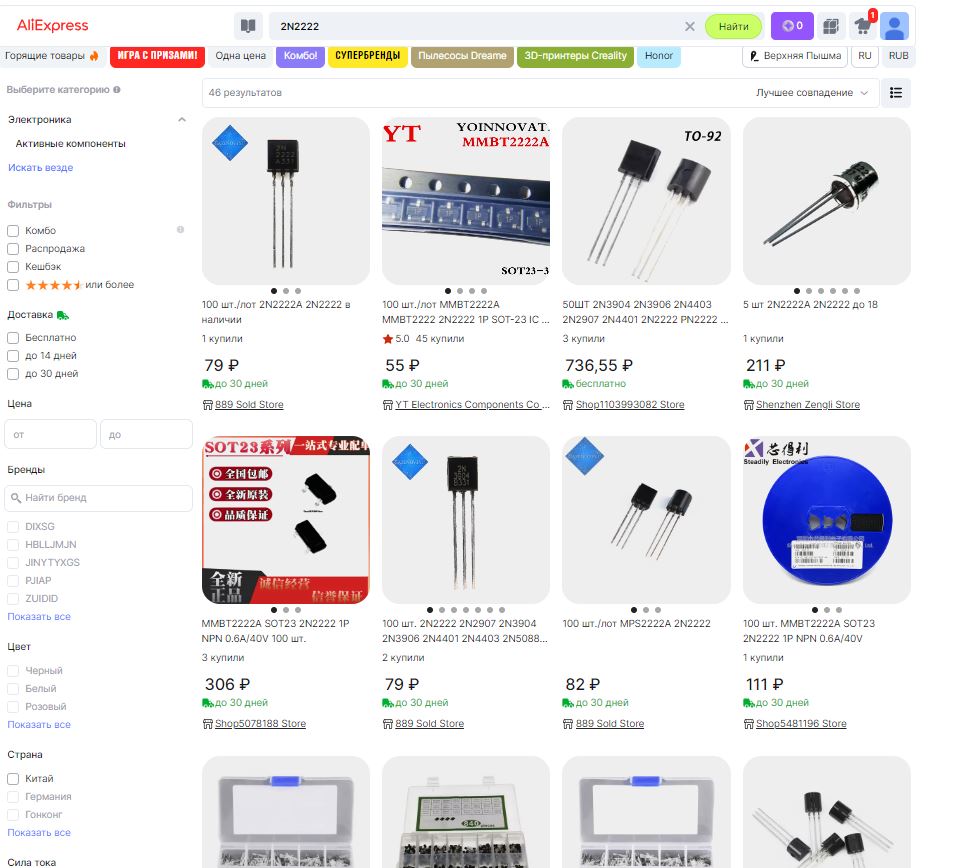

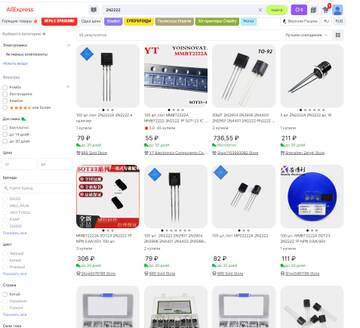

У нас некоторое время назад подобной лазейкой пользовались пользователи WB. Заказывали и оплачивали товар на какой-нибуть российский адрес, а потом сразу-же меняли на местный. Для России товар стоил дешевле, т.к. туда не входила стоимость доставки, до нас, например, даже с ближайшего склада в Невиномысске около 700 км. Выходило ощутимо дешевле, точно не скажу, т.к. этим "способом" не воспользовался ни разу. Потом WB просекла эту лазейку и подправила программу так, что если после оформления заказа менялся регион доставки, то доставка отменялась.

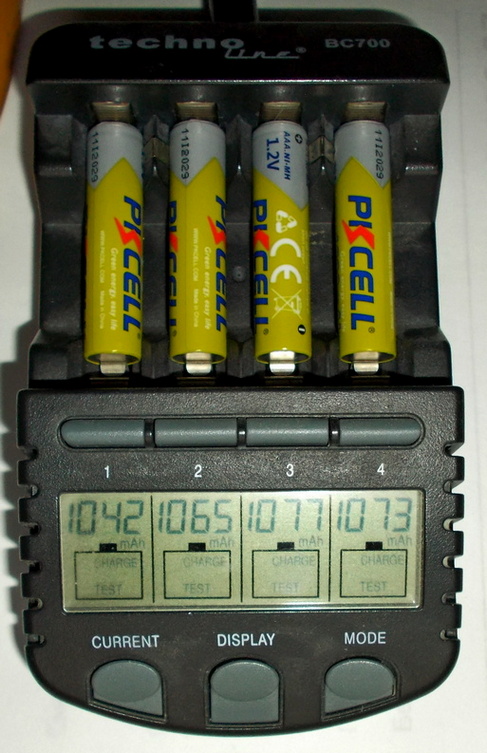

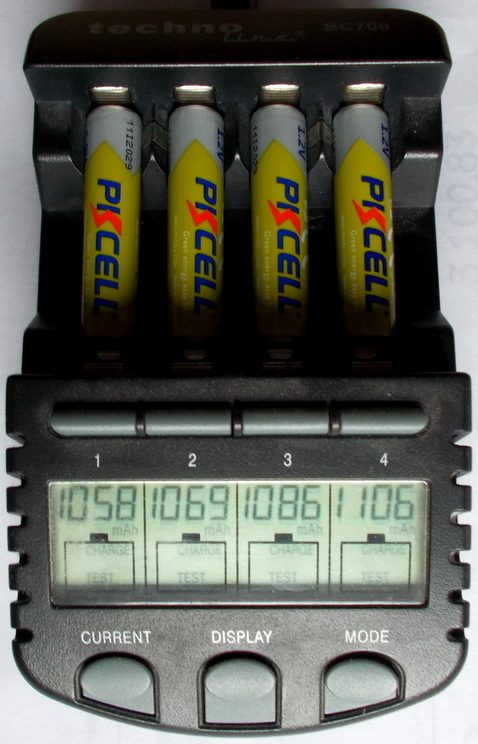

Всё соответствует...

А куда применяете полудохлые?

Дохлые  аккумуляторы  АА   можно (а вернее нужно)  отдать AZUS6 ,  он  их ставит в питание часов  от сети. Да. в схеме сетевого питания -все равно нужен аккумулятор,  на случай  отключения электричества. Кроме того. от заряда малым  асимметричным током они  оживают.

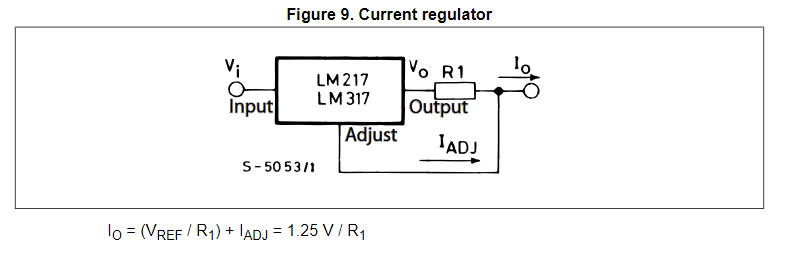

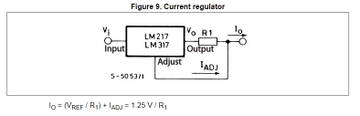

Да какая там схемка.. Прямо из даташита и взял:

Отредактировано Andrew55 (2024-11-23 02:33:21)

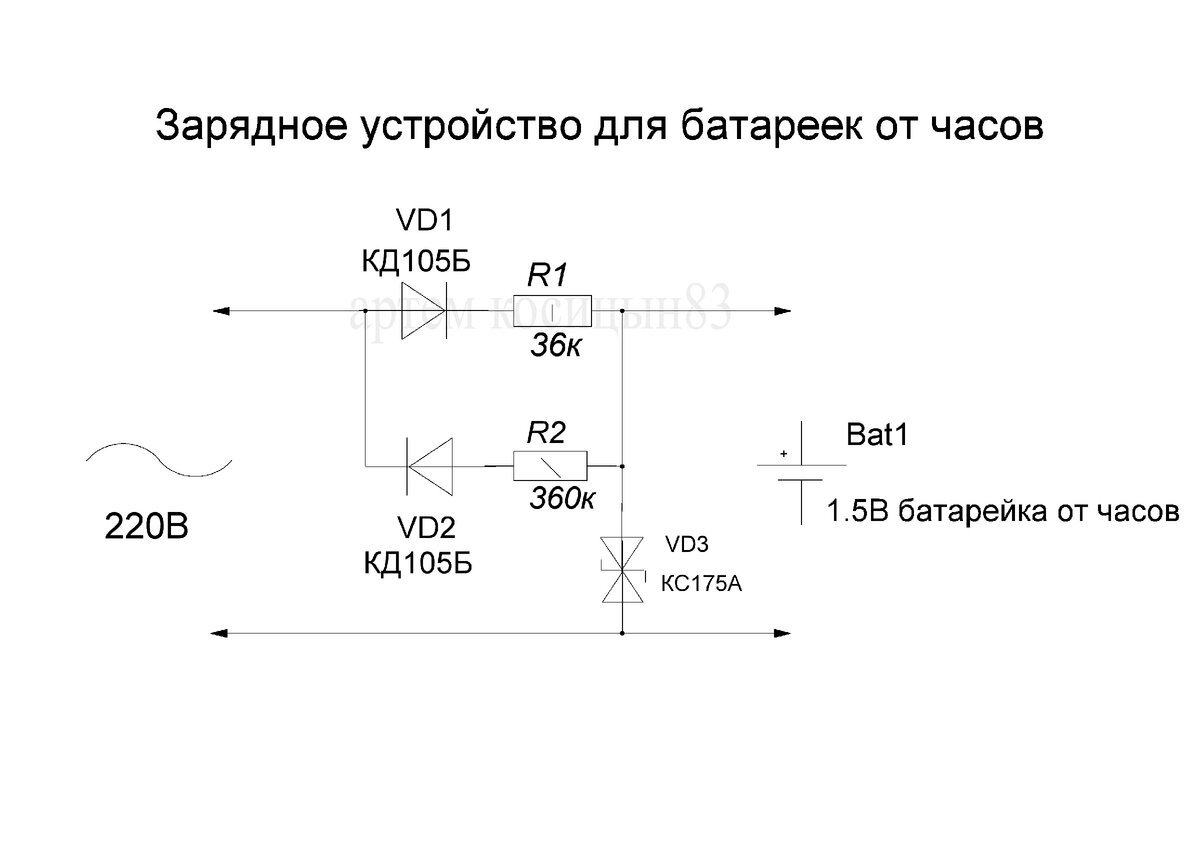

А в СССР то обходились куда более простыми схемами, без  всяких даташитов, только из резисторов ВиНи

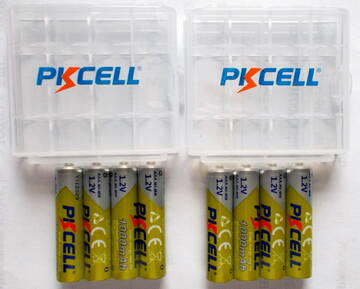

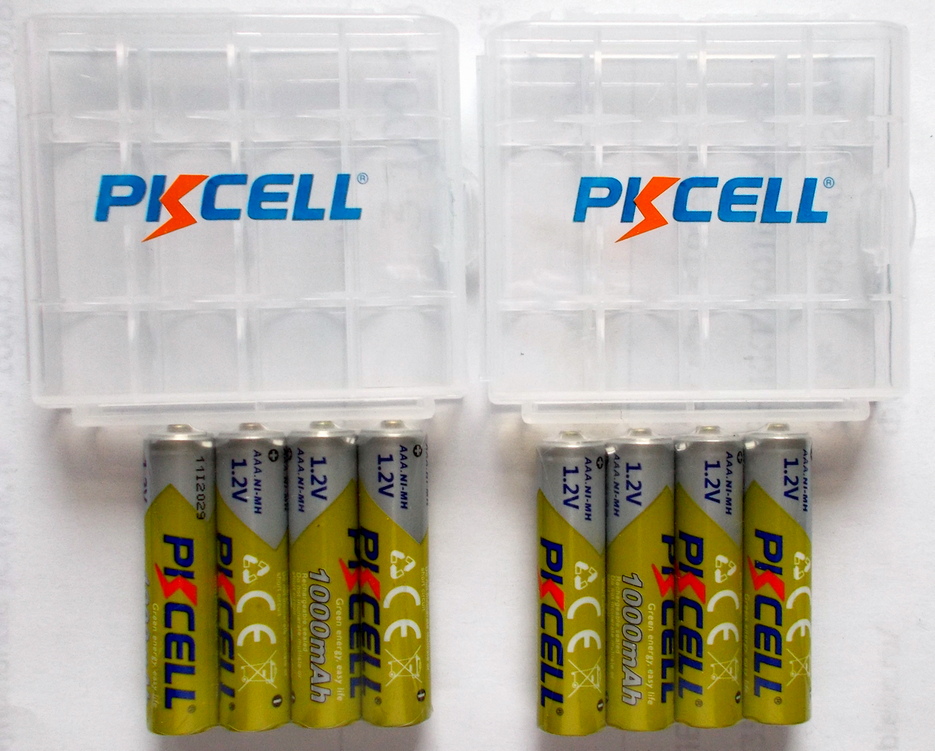

Вместо "батареек" -отлично  ставятся аккумуляторы .  Вообще  зарядные  "для батареек"- можно применять для аккумулторов, им от этого только лучше становится,  а вот наоборот - уже нет.

Редкий,  и потому не у кого,не бывший ,  стабилитрон  КС175  можно не устанавливать - на  собственно схему и процесс заряда он никак не влияет,  и предназначен лишь для защиты оператора от удара током,  но  если вы не собираетесь  трогать руками во  время заряда ,  то  он и не нужен .

Все кто что не знакт куда выкинуть - ответ однозначный -  отдавать AZUS6  !

Отредактировано AZUS6 (2024-11-23 10:03:20)

В СССР к свободной продаже гражданам были разрешены аккумуляторы максимум 0.25 а-ч. (если никель-кадмиевые рассматривать). Такой можно и без всяких даташитов. А вот современные 2500 мА-ч через простой резистор - это уже накладно будет.

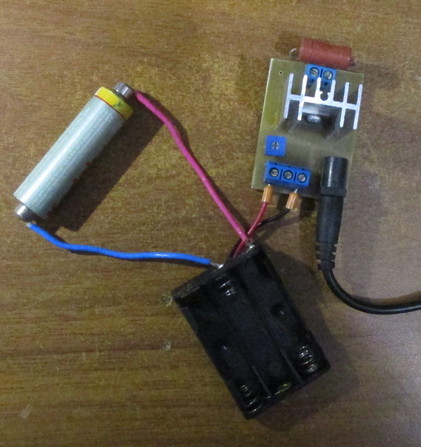

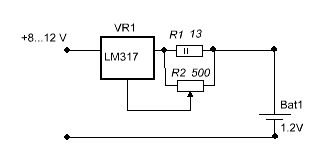

Ну уж, если уж совсем уж конкретно - вот так:

Запас напряжения нужен для питания микросхемы (падение на микросхеме) и "продавливания" полудохлого аккумулятора. Также можно подключить несколько акк последовательно. Разумеется, чем больше будет этот запас - тем бОльший потребуется радиатор на микросхеме. Потенциометром можно точно подстроить выходной ток (от 100 мА вверх), но при более 400 мА надо умощнять резистор R1.

Отредактировано Andrew55 (2024-11-23 12:48:29)

И это правильно.

Cхема как фумигатор,  потребляет 7,5 ватт или 0,0075  квт ,  время заряда  "совеременного" аккумулятора - 48 часов , т.е   итого 0,36  квт .Для  часов    процесс зарядки   надо повторить примерно 3 раза в год,  итого- 1,08 Квт .  в год,  при цене  5,8 = 6,264 р.  в год !  на 1   аккумулятор.

Для  сравнения  с ценами  на батарейки -  самый дешевый комплект из 4    батареек АА  в !фикс-прайс" - 50 р., или 12,5 р . на шт ,  которой хватает на тот  же год .

Итого   даже при честной оплате имеем  2кратную  экономию как  минимум, не говоря уж об экологии.
