Магазин сопротивлений

Сообщений 1 страница 30 из 57

1

Есть у меня старый, еще советский, магазин сопротивлений. Размеры такие, что занимает чуть-ли не пол-стола, а т.к. в большинстве случаев при подборе резисторов мне никакая супер-пупер точность не требуется, то соорудил себе магазин, так сказать, на каждый день, размером меньше пачки сигарет.
https://forumupload.ru/uploads/001b/4f/36/43/t863675.jpg

Декады набраны из 1%сопротивлений, особо ничего не подбирал, т.к. в итоге все упирается в переходное сопротивление контактов дисковых переключателей.
https://forumupload.ru/uploads/001b/4f/36/43/t819837.jpg

Для информации, при выставлении на 1 Ком выходное сопротивление получается 0,995 кОм, на 10 Ком - 9,96. Такая точность более чем удовлетворяет мои запросы. На WB магазин сопротивлений стоит около 250$, на али сейчас появились дешевые с переключением джампиками, но в то время, когда паял свой ничего подобного не было.

P.S. Заказал и такой, с джампиками, просто так, чтоб "пощупать" и сравнить с моим  :)

0

2

Фотографии мелкие, ничего не видно. Добавьте мегапикселей в телефоне, чтобы размер был хотя бы 1024х768. А можно и побольше….

0

3

Мегапикселей у меня изначально достаточно. Просто я перед загрузкой на сайт уменьшаю то 600 (а иногда и меньше) пикселей в ширину чтоб не очень сильно грузить хостинг.

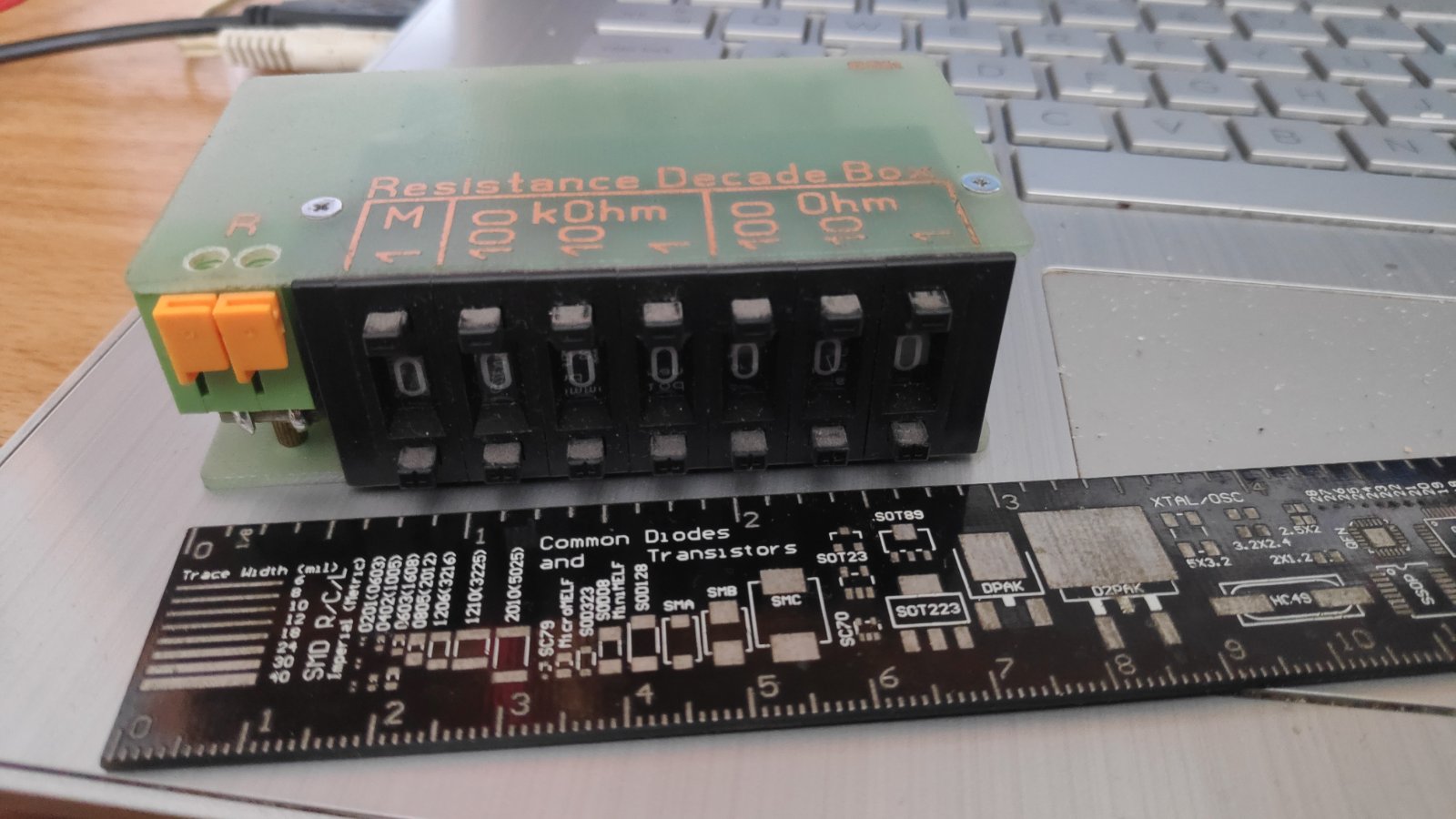

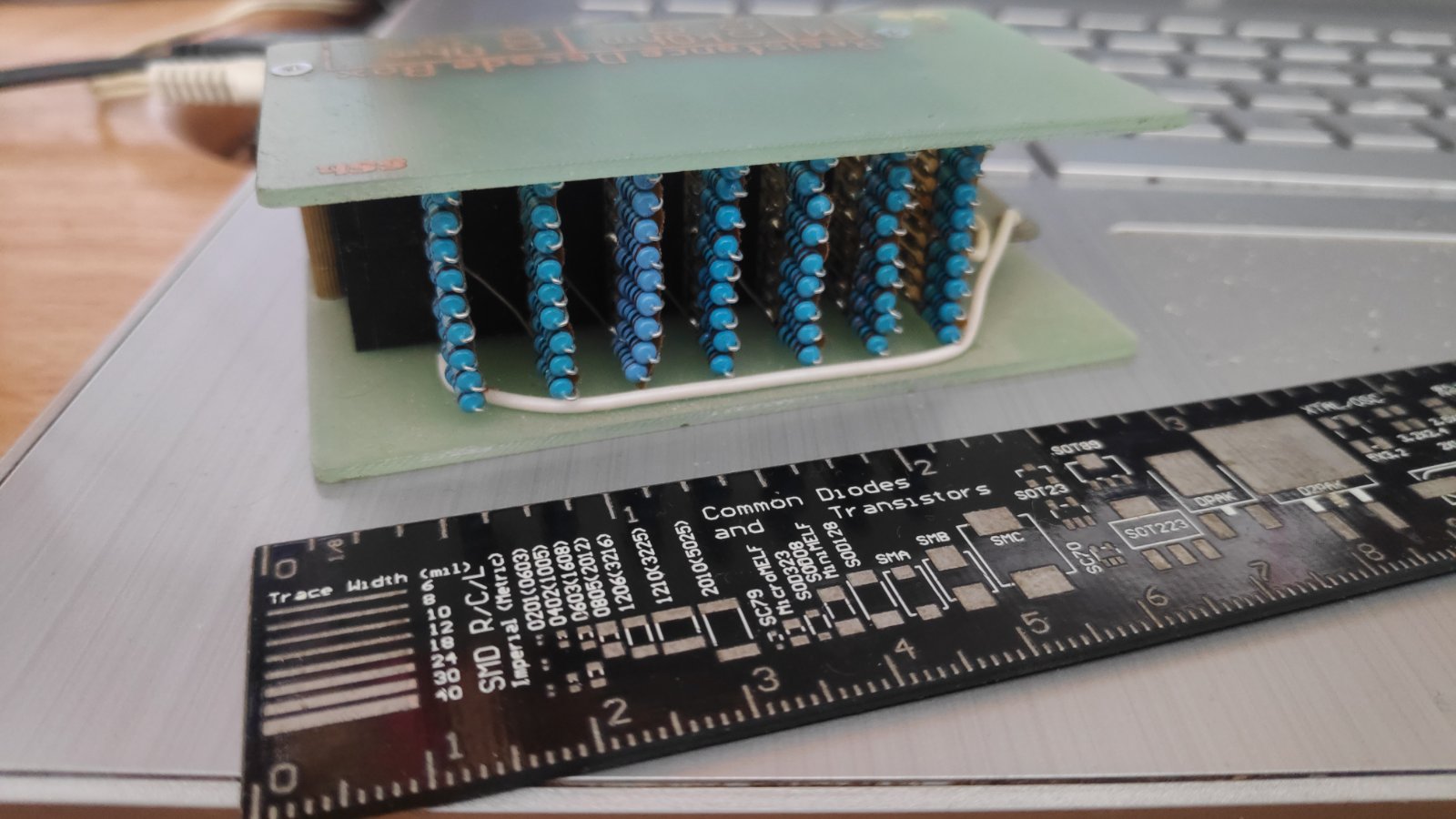

Вот сжатые до 1600х900 фотки, так достаточно?
https://forumupload.ru/uploads/001b/4f/36/43/t764315.jpg
https://forumupload.ru/uploads/001b/4f/36/43/t689752.jpg

0

4

Угу. Прекрасно…  :)

0

5

Выглядит классно.
Не видно, как декады набираются ?

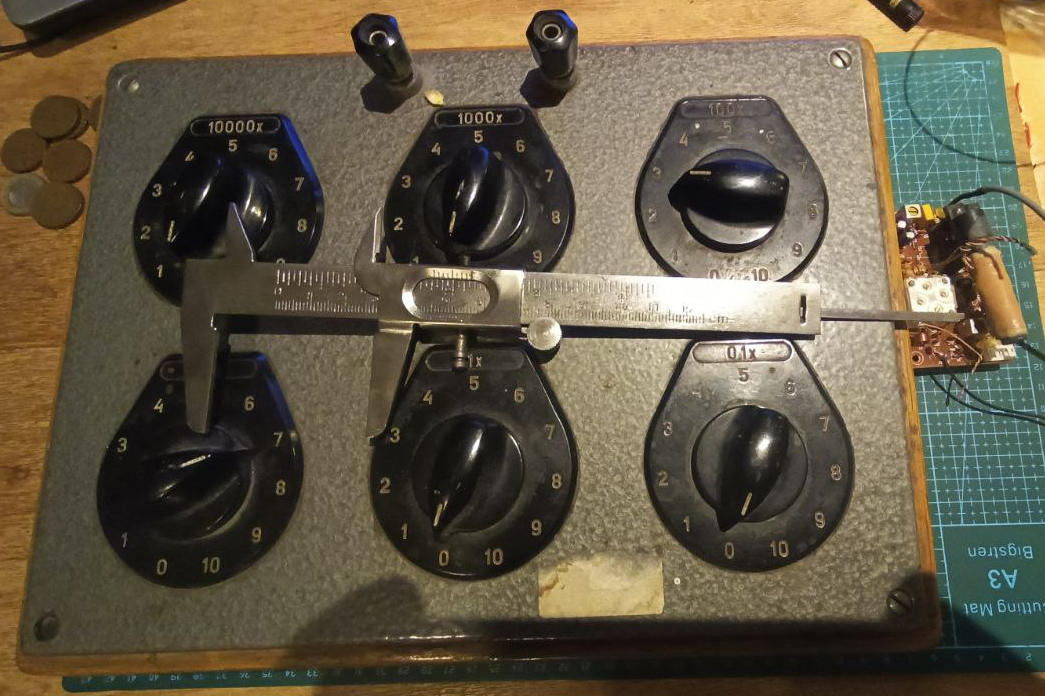

Я бы повторил. А то уж поднадоело перекидывать с места на место мою коробочку.https://forumupload.ru/uploads/001b/4f/36/67/t605730.jpg

0

6

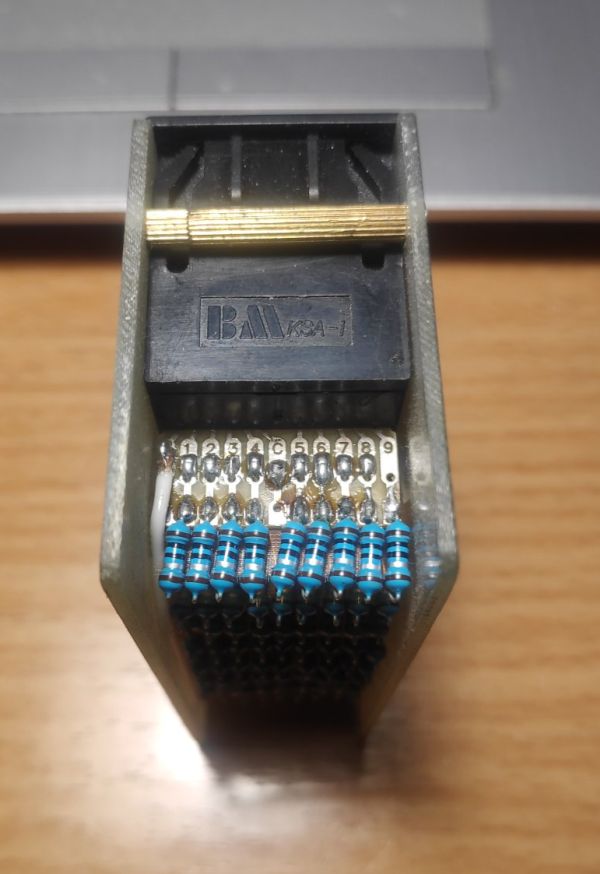

Резисторы распаяны непосредственно на контактах переключателей
https://forumupload.ru/uploads/001b/4f/36/43/t218301.jpg

Но сейчас на али есть готовые, напр. вот, с джампиками, или класического вида, но размерами поменьше советстких.

0

7

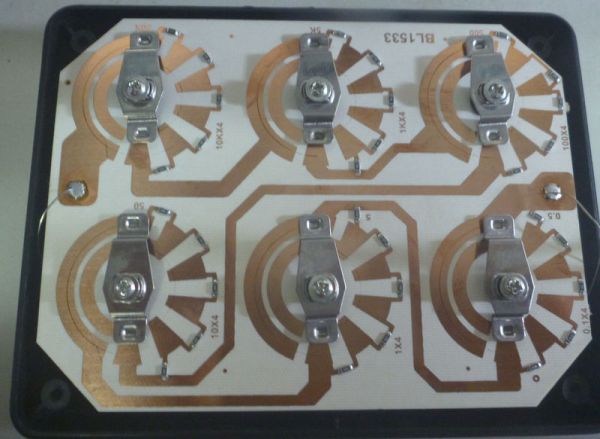

Гляньте, как китайцы исхитрились сэкономить половину резисторов  :) Фото внутренностей магазина сопротивлений
https://forumupload.ru/uploads/001b/4f/36/43/t656607.jpg

0

8

SSh написал(а):

Гляньте, как китайцы исхитрились сэкономить половину резисторов

Класс!  :idea:

0

9

А не хотите "подбор" делать в софтинке-симуляторе?... LTspice - софтина официально бесплатная, ооооч много элементов, шикарная поддержка на форумах, в т.числе русскоязычных.
Накидываем схему, запускаем...
Получили нужное (усиление, гармоники, АЧХ-у, что там еще надо...) , садимся и паяем, в 99% подбирать уже надо будет вживую.

0

10

SSh написал(а):

Фото внутренностей магазина сопротивлений

Сколько выдержат эти печатне переключатели?

0

11

Думаю, подольше, чем аналогичные переключатели мультиметров. Там ведь тоже вся коммутация организована в виде печатных проводников, причем более тонких, да и мультиметр используется интенсивнее, чем магазин сопротивлений.  :)
С другой стороны, можно взять тот, другой, с джампиками. Этот и намного дешевле и не сотрется никогда. Вот прибудет мой заказ, отчитаюсь. Но это не скоро, ждать как минимум пару месяцев  :suspicious:

0

12

Класс!
Вообще такие переключатели во всех DT-шках работают. Лет по 10 выдеоживают.

(SSh опередил)

Отредактировано Andrew55 (2025-02-17 11:10:13)

0

13

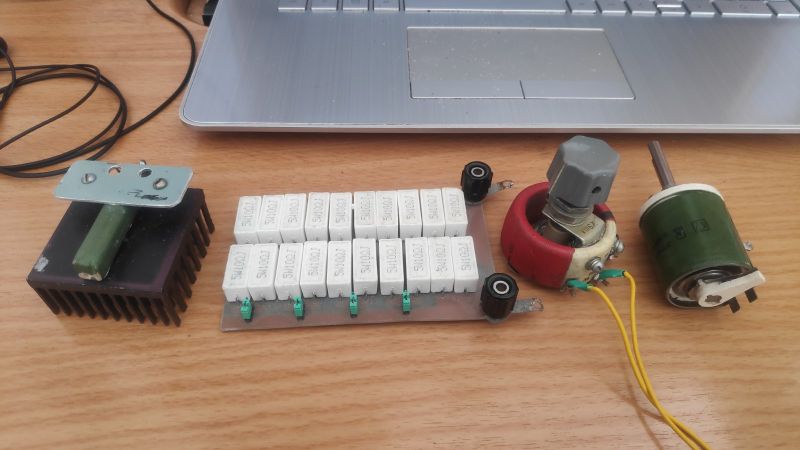

До кучи, не совсем "магазины", но тоже полезные девайсы.
Слева направо
1. Фиксированная нагрузка,  10 Ом, 5 Вт - использовался до того, как был изготовлен п.2
2. Нагрузка 2, 2.5, 3.3, 5 и 10 Ом, мощность от 20 Вт, зависит от числа параллельно соединяемых групп. Греется, правда, адски, но при продолжительном включении ставлю принудительный обдув. - часто
3. Переменный резистор 30 Ом, 25 Вт - тоже очень полезная штука, часто
4. Переменный резистор ПП5-25Г 15 кОм - практически никогда. Просто попался, вот и храню, сейчас такие штуки у нас в дефиците, авось когда-нибуть пригодится  ;)
https://forumupload.ru/uploads/001b/4f/36/43/t56233.jpg

0

14

SSh написал(а):

2. Нагрузка 2, 2.5, 3.3, 5 и 10 Ом, мощность от 20 Вт, зависит от числа параллельно соединяемых групп. Греется, правда, адски, но при продолжительном включении ставлю принудительный обдув. - часто

Иногда нужно нагрузить УНЧ на эквивалент - использую проволочный , на 10 вт, но мощность выделяется и под 100, потому просто кидаю его в литровую банку с водой, вполне...

0

15

Все время порываюсь электронную нагрузку спаять, даже полевики в ТО247 корпусе купил, но дело не движется, скорее всего потому-что не очень-то мне такая и нужна, пока обхожусь тем, что имею  :)

0

16

SSh написал(а):

До кучи, не совсем "магазины", но тоже полезные девайсы.
Слева направо
1. Фиксированная нагрузка,  10 Ом, 5 Вт - использовался до того, как был изготовлен п.2
2. Нагрузка 2, 2.5, 3.3, 5 и 10 Ом, мощность от 20 Вт, зависит от числа параллельно соединяемых групп. Греется, правда, адски, но при продолжительном включении ставлю принудительный обдув. - часто
3. Переменный резистор 30 Ом, 25 Вт - тоже очень полезная штука, часто
4. Переменный резистор ПП5-25Г 15 кОм - практически никогда. Просто попался, вот и храню, сейчас такие штуки у нас в дефиците, авось когда-нибуть пригодится  ;)
https://forumupload.ru/uploads/001b/4f/36/43/t56233.jpg

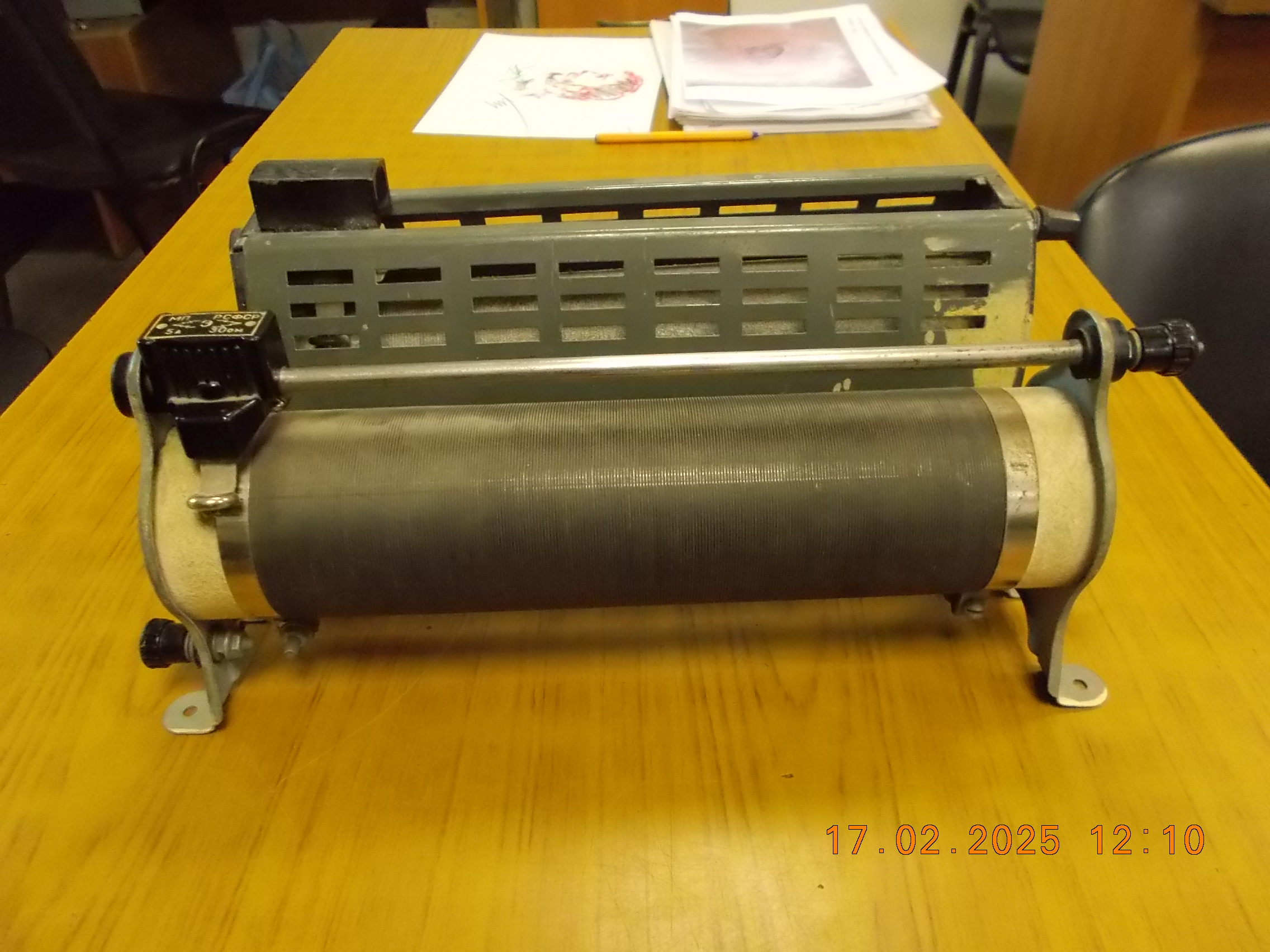

Нагрузка должна быть вот такой.
https://forumupload.ru/uploads/001b/4f/36/24/t81659.jpg

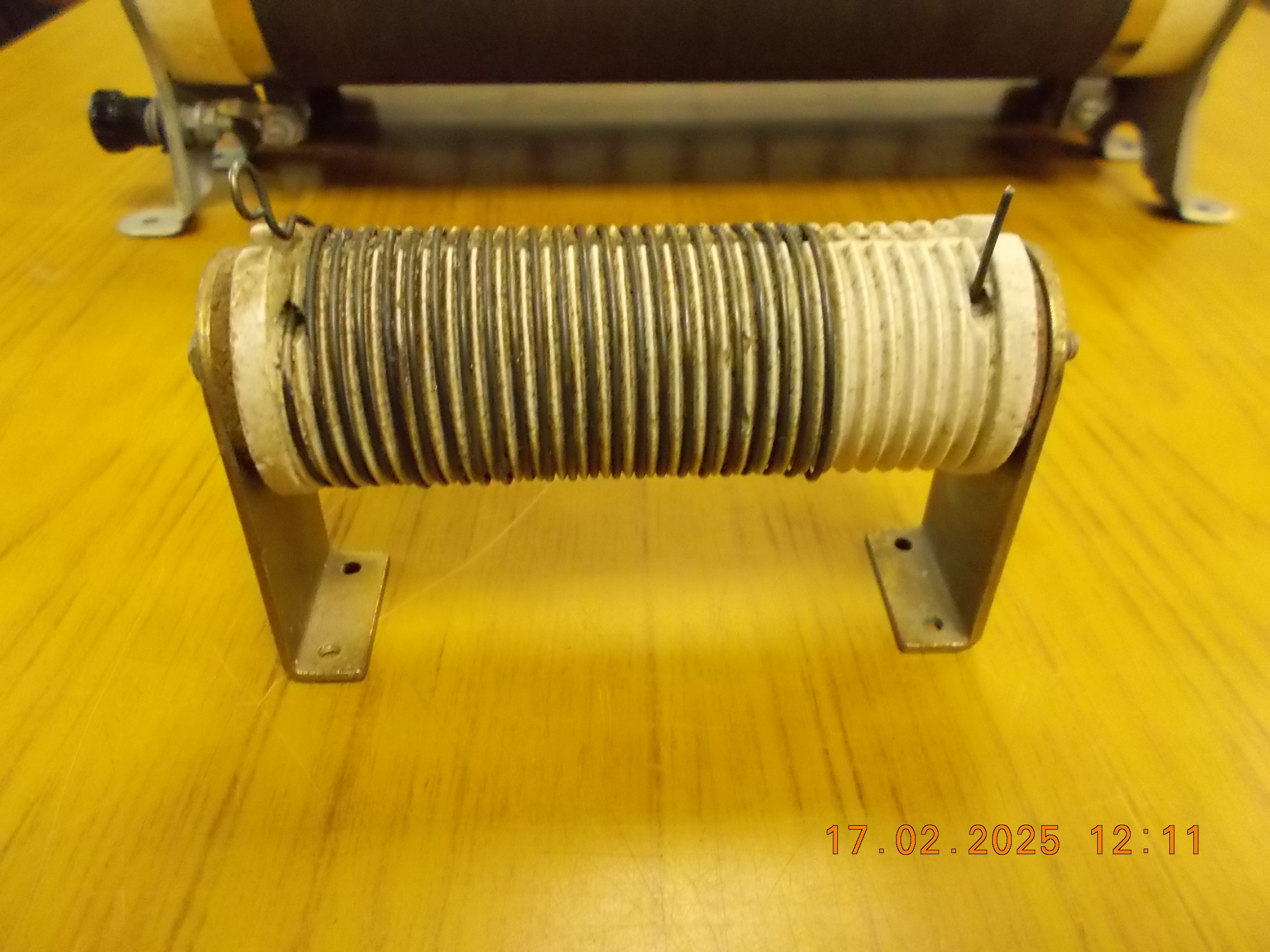

Или хотя бы вот такой.  :D
https://forumupload.ru/uploads/001b/4f/36/24/t194386.jpg

0

17

SSh написал(а):

Все время порываюсь электронную нагрузку спаять, даже полевики в ТО247 корпусе купил, но дело не движется, скорее всего потому-что не очень-то мне такая и нужна, пока обхожусь тем, что имею

Тоже в своё время порывался собрать сам. А чуть  меньше трёх лет назад ушёл мой друг, и мне осталась от него такая электронная нагрузка.
https://aliexpress.ru/item/1005003240525853.html
Очень удачная конструкция (ИМХО).

ВиП написал(а):

Нагрузка должна быть вот такой.

Особенно восхищает их миниатюрность. ;)

Отредактировано angren68 (2025-02-17 13:12:35)

0

18

ВиП написал(а):

Нагрузка должна быть вот такой

Вот точно такой аэростат у меня был в детстве, классе так в 6-7. Совершенно не помню откудова он у меня взялся и куда потом подевался. И самоглавно - не знаю, откуда он родом? (в смысле, где его родное место было).

0

19

angren68 написал(а):

ВиП написал(а):

    Нагрузка должна быть вот такой.

Особенно восхищает их миниатюрность. ;)

Да мне эта миниатюрность нужна как зайцу стоп-сигнал... я если чёт и ваяю то на работе... здесь места много.  :D

0

20

Andrew55 написал(а):

И самоглавно - не знаю, откуда он родом? (в смысле, где его родное место было).

Из кабинета физики) Мы такой как обогреватель использовали.

0

21

ВиП написал(а):

Нагрузка должна быть вот такой.

Вот ГДЕ такой раздобыть?? Полцарства бы отдал.... Вещь!!

0

22

prusony написал(а):

Вот ГДЕ такой раздобыть?

По барахолкам пошарить... Или на авито такого добра навалом.

prusony написал(а):

Полцарства бы отдал

Ну, если все ваше царство на тыщу рублей тянет, то да, выгодная сделка  :D

0

23

Тоже можно порассказать преинтересных историй.

ВиП написал(а):

вот такой.

как на верхнем фото,  или не совсем , но похожий, двойной ,с тонкой проволокой, нашёл том посёлке где коров сторожил , задолго до того. Сделал из него

LLL_MMM написал(а):

обогреватель

собрав проволоку, свив в спираль, ещё добавил немного с таких, как на фото внизу и намотал на шиферину. Потом его у меня мент забрал как раз из того посёлка. Искал он совсем другое-колёса с машины тамошнего директора, которые украл мой брат с друганом.Какого хера этим ментам хапать всё подряд . Ищи что ищешь.Кажется уже говорил, что назвал того мента козёл,  за то что забрал козёл. Тут же беру другую шиферину, и мотаю на неё спираль из проволоки от колёсной корда . Готово.
А

ВиП написал(а):

хотя бы вот такой.

на его керамической каркасе у меня мотался выходной контур передатчика.

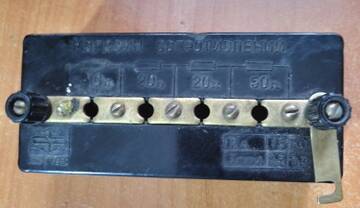

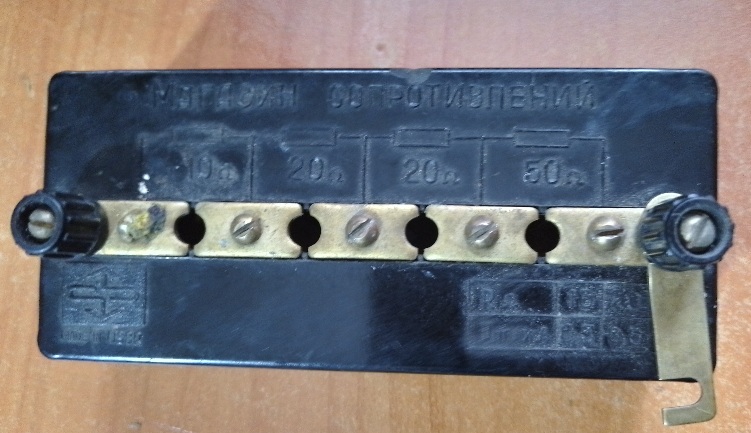

А вот такой магазин
https://forumupload.ru/uploads/001b/4f/36/2/t188194.jpg
как раз из школьного кабинета .Той самой школы, в которой я учился и которую разрушили.Сколько всяких приборов просто вышвырнули.Да и в годы своей работы тот кабинет особо физиков не воспитал.Только мои журналы "Техника-молодёжи" ушли сначала на неделю,  а теперь скоро уже полвека физики.

0

24

SSh написал(а):

По барахолкам пошарить...

Я ж из Белеруси, ваших Авит нету тут, но за идею спасибо!  Надо бы прикупить на 20...30 Ом, и на 1 Ом или около того... Пригружать всякие схемы...

0

25

SSh написал(а):

Но сейчас на али есть готовые, напр. вот, с джампиками

Да, интересная конструкция. Надо пробовать. Закажу три штучки для ради экспериментов.
Правда смущает тот один процент точности и ничего про термостабильность.
Да ещё помнится статья была на Хабре о наборах в пакетиках китайских резисторов. Там их в пух и прах...

0

26

prusony написал(а):

Я ж из Белеруси, ваших Авит нету тут, но за идею спасибо!  Надо бы прикупить на 20...30 Ом, и на 1 Ом или около того... Пригружать всякие схемы...

В Белоруссии нет российского Авито?! Вы что-то явно путаете!

0

27

prusony написал(а):

Иногда нужно нагрузить УНЧ на эквивалент - использую проволочный , на 10 вт

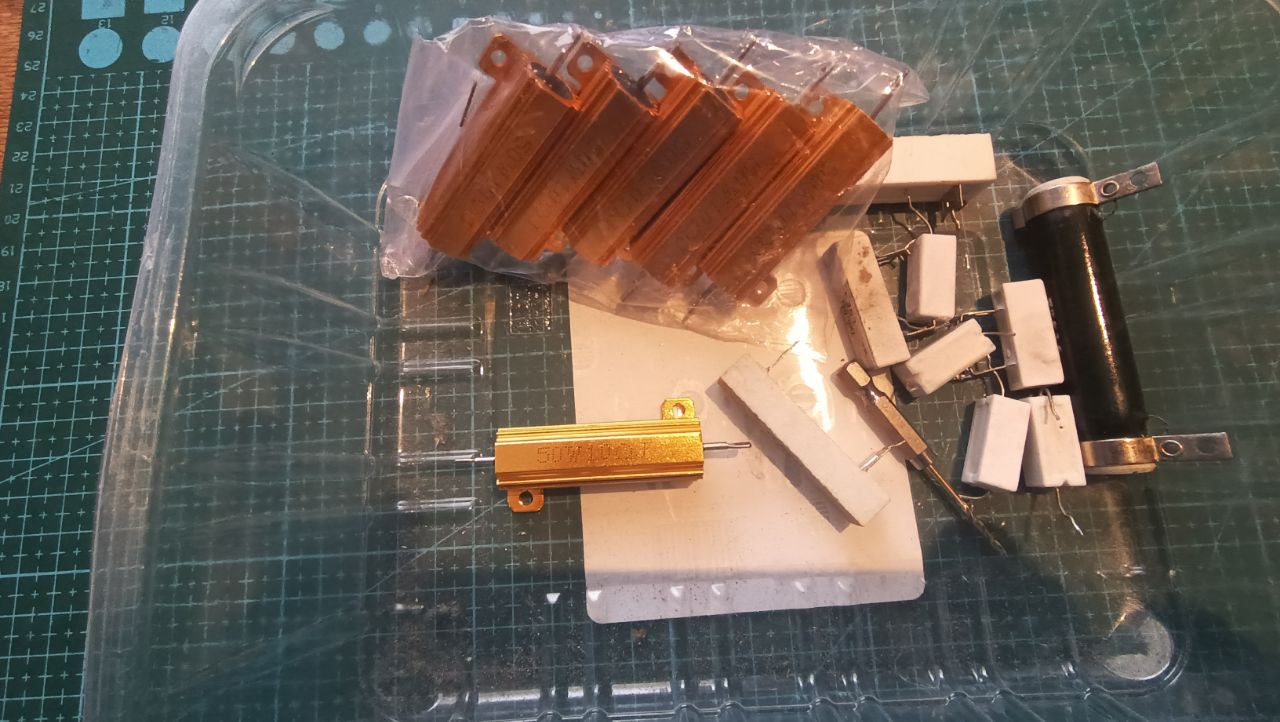

Я вот уже морально готов собрать коробочку нагрузок из таких 50 ваттных китайских.
На дюралевую пластину хочу прикрутить их несколько с соответствующей коммутацией (механической) - два канала на 4, 8 и 16 Ом.
https://forumupload.ru/uploads/001b/4f/36/67/t527088.jpg

0

28

prusony написал(а):

ваших Авит

Авиты скорее все-таки ваши, чем наши  :D

Alex_C написал(а):

один процент точности и ничего про термостабильность

У моего аналогично, но для моих задач вполне устраивает.

Alex_C написал(а):

50 ваттных китайских

А у этих как с термостабильностью и точностью? По-моему это те-же обычные резисторы, просто упакованные в алюминий... Я тоже вначале хотел набрать нагрузку No2 на фото выше из таких, алюминиевых, но потом остановился на варианте подешевле  :)  А там глядишь и до активной руки дойдут, если возникнет необходимость, конечно  ;)

0

29

angren68 написал(а):

В Белоруссии нет российского Авито?! Вы что-то явно путаете!

Было пару попыток списаться - не хотят они слать к нам, не знаю почему, может дорого пересылать.
У нас тут есть "Куфар" , "Онлайнер" , но у вас цены прилично вкусней, и главное ну ВСЁЁЁЁЁЁЁ есть, тут победней, если сильно чешется купить - напрягаю друга из Смоленска....

Alex_C написал(а):

Правда смущает тот один процент точности и ничего про термостабильность.
Да ещё помнится статья была на Хабре о наборах в пакетиках китайских резисторов. Там их в пух и прах...

Плюсую! Обязательно глядите на ТКС, а так-то - резисторы , что покупал все как один в 1% заявленный влёгкую влазят, а чуток феном подул и поеееехалии..... аж до 3% иногда и больше... Успокаивает только что так греться в схеме не будут, но когда знаешь что китайцы чуток соврали, как-то неуютно.... Заметил что резисторы с хорошим ТКС стОят прилично больше обычных.
  Хм, отредактирую, а китайцы то не соврали, чего это я ...., про ТКС никто не писал ничего ))), а проценты при  +25-С вполне в "воротах".

Отредактировано prusony (2025-02-17 15:50:20)

0

30

SSh написал(а):

А у этих как с термостабильностью и точностью?

Так их же не в магазин для подстройки, а в качестве эквивалента нагрузки УНЧ.

SSh написал(а):

из таких, алюминиевых, но потом остановился на варианте подешевле

Из-за габаритов же. Должно компактно и надёжно получиться.
Вот галлетник бы найти подходящий на три положения.

0
