Схема мощного усилителя постоянного тока

Мощный усилитель постоянного тока (УПТ) обычно используется для усиления сигналов, которые могут иметь низкую частоту (включая постоянный ток), без изменения формы сигнала. Это требуется в системах управления, измерительных устройствах и других областях, где важна точная передача медленных или постоянных сигналов. Вот основные элементы такой схемы:
Общая структура схемы УПТ:

    Входной каскад:
        Может быть выполнен на операционном усилителе (ОУ), который обеспечивает высокую входную чувствительность и стабилизацию работы.
        Для снижения помех и улучшения работы УПТ на низких частотах используют ОУ с низким уровнем дрейфа.

    Стабилизация смещения:
        Включение элементов для коррекции смещения, так как даже малый дрейф может приводить к искажению на выходе при усилении постоянного напряжения.

    Эмиттерный повторитель или каскодные усилители:
        Эмиттерный повторитель используется для повышения выходного тока.
        Каскодные каскады могут применяться для улучшения стабильности и снижения уровня шумов.

    Усилительный каскад мощности:
        Часто используется выходной каскад на мощных биполярных транзисторах или MOSFET-транзисторах, чтобы обеспечить высокий ток нагрузки.
        Важным параметром является тепловая стабилизация выходных транзисторов, что можно обеспечить с помощью терморегуляторов или цепей отрицательной обратной связи (ОС).

    Обратная связь (ОС):
        Глубокая отрицательная обратная связь используется для повышения стабильности усиления и снижения искажений.

    Источник питания:
        В зависимости от мощности усилителя может потребоваться стабилизированный источник питания высокого напряжения и тока.
        Двухполярное питание (+V, -V) позволяет лучше компенсировать смещение и уменьшает искажения при усилении.

Пример простой схемы УПТ на операционном усилителе и мощных транзисторах:

    Операционный усилитель (например, LM741) работает в инверсной схеме и обеспечивает первичное усиление сигнала.
    Выходной каскад на двух комплементарных транзисторах (например, NPN и PNP, такие как TIP3055 и TIP2955), которые усиливают ток для нагрузки.
    Стабилизация смещения с помощью цепи обратной связи и регулируемого резистора.
    Фильтры и защита: включены элементы для защиты от перегрузки и фильтры для снижения высокочастотных помех.

Рекомендации:

    Используйте операционные усилители с низким дрейфом и шумом, такие как OPA227 или LT1001.
    Для обеспечения стабильной работы мощных транзисторов продумайте систему охлаждения, особенно если усилитель работает с высокими токами.

Нужны ли подробности по выбору компонентов или конкретной схеме?
You said: да
ChatGPT said:
ChatGPT

Вот пример детализированной схемы мощного усилителя постоянного тока с использованием операционного усилителя и выходного каскада на транзисторах. Этот усилитель может работать с мощной нагрузкой и обеспечивать стабильное усиление сигнала постоянного тока.
Компоненты:

    Операционный усилитель (ОУ):
        OPA227 или LT1001: Это операционные усилители с низким уровнем дрейфа напряжения смещения и малым шумом. Они хорошо подходят для работы с постоянным током.

    Выходные транзисторы:
        TIP3055 (NPN) и TIP2955 (PNP): Комплементарные мощные транзисторы для выходного каскада. Они могут выдерживать высокий ток (до 15 А) и напряжение до 100 В.

    Источник питания:
        Двухполярный стабилизированный источник питания на +30 В и -30 В (либо другой подходящий диапазон в зависимости от требуемой мощности).

    Резисторы:
        Для смещения и стабилизации обратной связи потребуются прецизионные резисторы (металлоплёночные) с номиналами от 10 кОм до 100 кОм. Резистор нагрузки в выходном каскаде — мощный (10 Ом, 5 Вт).

    Конденсаторы:
        Для фильтрации питания: электролитические конденсаторы 1000 мкФ на 50 В.
        Керамические конденсаторы 100 нФ для фильтрации высокочастотных помех на питании.

    Диоды защиты:
        1N4007 для защиты от перегрузки и обратного напряжения в выходном каскаде.

Пример схемы:
1. Входной каскад на ОУ:

    Операционный усилитель OPA227 включен в инверсную схему с коэффициентом усиления 10-100 (зависит от номинала резисторов обратной связи).
    R1 (входной резистор) = 10 кОм.
    R2 (резистор обратной связи) = 100 кОм для усиления в 10 раз.
    Конденсатор C1 = 100 нФ между входом и землей для фильтрации высокочастотных помех.

2. Стабилизация смещения:

    Для уменьшения дрейфа напряжения и стабилизации постоянного тока на выходе используется схема с резистором подстройки R3 = 100 Ом, подключенным к ОУ, и конденсатором C2 = 1 мкФ для фильтрации.
    Для улучшения точности смещения можно использовать дополнительно источник опорного напряжения, например, на базе стабилитрона.

3. Выходной каскад на транзисторах:

    С выхода операционного усилителя сигнал поступает на базу TIP3055 (NPN), который усиливает ток.
    Коллектор транзистора подключен к +30 В, а эмиттер через мощный резистор R4 (10 Ом) к выходу усилителя.
    Для симметричного усиления также используется комплементарный транзистор TIP2955 (PNP), подключенный через аналогичную схему к -30 В.
    Конденсатор C3 = 100 нФ для фильтрации помех на выходе.

4. Обратная связь:

    От выхода усилителя сигнал через резистор R5 возвращается на неинверсный вход ОУ для реализации глубокой отрицательной обратной связи, что стабилизирует усиление и уменьшает искажения.

5. Защита и фильтрация:

    Диоды 1N4007 установлены между коллектором и эмиттером транзисторов для защиты от перегрузок и скачков напряжения.
    На каждом выходе питания устанавливаются фильтрующие конденсаторы по 1000 мкФ и 100 нФ для устранения помех и пульсаций.

Описание работы:

    Входной сигнал подается на инверсный вход операционного усилителя, где он усиливается с коэффициентом, заданным резисторами R1 и R2.
    Усиленный сигнал поступает на выходной каскад, состоящий из комплементарных транзисторов TIP3055 и TIP2955, которые обеспечивают высокий выходной ток для работы с мощной нагрузкой.
    Система обратной связи стабилизирует усиление и минимизирует нелинейные искажения.
    Защита и фильтрация обеспечивают стабильную работу усилителя при высоких нагрузках и защиту от перегрузок.

Рекомендации:

    Транзисторы необходимо установить на радиаторы для охлаждения, так как они могут нагреваться при работе с большими токами.
    Для тестирования схемы на малых токах можно использовать меньшие номиналы источника питания, чтобы предотвратить возможные перегрузки при неправильной сборке.

Хочешь узнать больше о конкретной настройке схемы или требуемой мощности?
You said: да
ChatGPT said:
ChatGPT

Для более точной настройки схемы мощного усилителя постоянного тока (УПТ) рассмотрим несколько ключевых аспектов, которые влияют на параметры схемы, такие как мощность, тепловые потери, качество усиления и надежность работы.
1. Настройка коэффициента усиления

Коэффициент усиления AvAv​ можно рассчитать как:
Av=R2R1
Av​=R1R2​

    Если R1=10 кОмR1=10кОм, а R2=100 кОмR2=100кОм, коэффициент усиления будет Av=10Av​=10.
    Для уменьшения коэффициента усиления можно использовать R2=50 кОмR2=50кОм и получить Av=5Av​=5.

При работе с постоянным током нужно выбирать резисторы с высоким качеством и низким уровнем шумов, чтобы не вносить искажений в усиленный сигнал.
2. Мощность усилителя

Мощность усилителя определяется током, который может выдавать выходной каскад, и нагрузкой, подключенной к выходу. Рассмотрим несколько сценариев:
Мощность нагрузки PP:
P=V2RL
P=RL​V2​

Где:

    VV — напряжение на нагрузке,
    RLRL​ — сопротивление нагрузки.

Например, при выходном напряжении 30 В и нагрузке RL=8 ОмRL​=8Ом:
P=3028=112.5 Вт
P=8302​=112.5Вт

Таким образом, усилитель будет обеспечивать мощность около 112 Вт на нагрузке с сопротивлением 8 Ом. Если нагрузка имеет более низкое сопротивление (например, 4 Ом), мощность возрастет, но также увеличится тепловая нагрузка на выходные транзисторы.
3. Тепловая стабилизация и охлаждение

Мощные транзисторы, такие как TIP3055 и TIP2955, способны работать с высокими токами, но при этом выделяют значительное количество тепла. Для предотвращения перегрева и выхода из строя транзисторов необходимо:

    Установить транзисторы на радиаторы с тепловым сопротивлением не более 1 К/Вт1К/Вт.
    Для лучшего отвода тепла можно использовать активное охлаждение (вентиляторы) или теплоотводы с увеличенной площадью.
    В случае работы усилителя в тяжелых условиях желательно предусмотреть термозащиту с автоматическим отключением при перегреве.

4. Настройка смещения и компенсация дрейфа

Смещение напряжения на выходе усилителя может привести к ошибкам при работе с постоянным током. Для минимизации этого эффекта:

    Используйте операционные усилители с низким уровнем дрейфа напряжения смещения (например, OPA227 с дрейфом менее 0.1 мкВ/°C).
    Установите подстроечный резистор R3R3 для корректировки смещения на входе ОУ. Оптимальное значение может составлять от 50 до 200 Ом, в зависимости от конкретного ОУ и транзисторов.
    Дополнительно можно использовать стабилитрон для поддержания стабильного напряжения в цепи смещения.

5. Фильтрация и подавление помех

Для работы с постоянными токами крайне важно исключить высокочастотные помехи и пульсации питания, так как они могут исказить сигнал:

    Используйте электролитические конденсаторы с большим номиналом (1000–2200 мкФ) на шинах питания.
    Для фильтрации высокочастотных помех установите параллельно электролитическим керамические конденсаторы 100 нФ100нФ.
    На входе питания можно установить дроссели для подавления сетевых помех.

6. Защита выходного каскада

Выходной каскад, работающий с мощными транзисторами, нуждается в защите:

    Диоды 1N4007 установлены между коллектором и эмиттером транзисторов для защиты от

    обратных напряжений, возникающих при изменении нагрузки.
    Можно установить плавкий предохранитель на выходе для защиты от короткого замыкания.

Пример расчета мощности:

Если у нас есть усилитель с двухполярным питанием ±30 В±30В и нагрузкой 4 Ом, мы можем рассчитать выходную мощность:

    Ток через транзисторы: Максимальный ток через нагрузку I=VRL=304=7.5 АI=RL​V​=430​=7.5А.

    Выходная мощность:
    P=V×I=30×7.5=225 Вт
    P=V×I=30×7.5=225Вт

    Тепловые потери: Мощные транзисторы должны рассеивать значительную теплоту. Для каждого транзистора тепловая мощность PthPth​ при потере напряжения на нём около 5 В и токе 7.5 А составит:
    Pth=5×7.5=37.5 Вт
    Pth​=5×7.5=37.5Вт

    Это означает, что радиаторы должны быть рассчитаны на рассеивание минимум 40 Вт тепла для каждого транзистора.

Итоги:

    Настройка коэффициента усиления и смещения обеспечит точное усиление постоянного сигнала.
    Для работы с мощными нагрузками требуется тщательная тепловая стабилизация и защита выходного каскада.
    Используйте фильтры для защиты от помех и пульсаций, а также схемы обратной связи для стабилизации работы усилителя.

Если тебе нужно уточнение по конкретным расчетам для твоей задачи, можно будет детально проработать схему для определенной нагрузки и мощности.

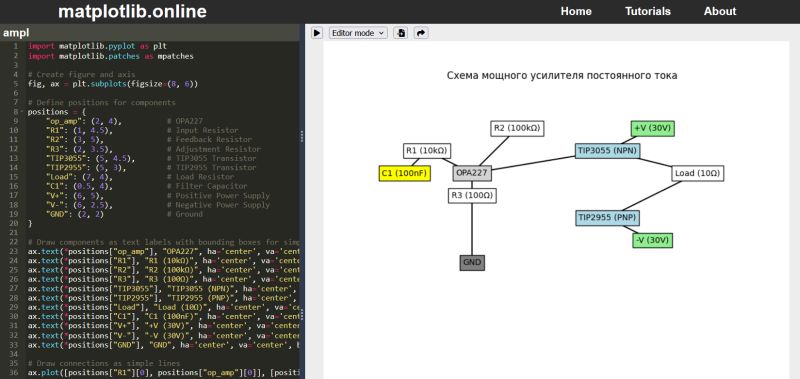

import matplotlib.pyplot as plt
import matplotlib.patches as mpatches

# Create figure and axis
fig, ax = plt.subplots(figsize=(8, 6))

# Define positions for components
positions = {
    "op_amp": (2, 4),          # OPA227
    "R1": (1, 4.5),            # Input Resistor
    "R2": (3, 5),              # Feedback Resistor
    "R3": (2, 3.5),            # Adjustment Resistor
    "TIP3055": (5, 4.5),       # TIP3055 Transistor
    "TIP2955": (5, 3),         # TIP2955 Transistor
    "Load": (7, 4),            # Load Resistor
    "C1": (0.5, 4),            # Filter Capacitor
    "V+": (6, 5),              # Positive Power Supply
    "V-": (6, 2.5),            # Negative Power Supply
    "GND": (2, 2)              # Ground
}

# Draw components as text labels with bounding boxes for simplicity
ax.text(*positions["op_amp"], "OPA227", ha='center', va='center', bbox=dict(facecolor='lightgray', edgecolor='black'))
ax.text(*positions["R1"], "R1 (10kΩ)", ha='center', va='center', bbox=dict(facecolor='white', edgecolor='black'))
ax.text(*positions["R2"], "R2 (100kΩ)", ha='center', va='center', bbox=dict(facecolor='white', edgecolor='black'))
ax.text(*positions["R3"], "R3 (100Ω)", ha='center', va='center', bbox=dict(facecolor='white', edgecolor='black'))
ax.text(*positions["TIP3055"], "TIP3055 (NPN)", ha='center', va='center', bbox=dict(facecolor='lightblue', edgecolor='black'))
ax.text(*positions["TIP2955"], "TIP2955 (PNP)", ha='center', va='center', bbox=dict(facecolor='lightblue', edgecolor='black'))
ax.text(*positions["Load"], "Load (10Ω)", ha='center', va='center', bbox=dict(facecolor='white', edgecolor='black'))
ax.text(*positions["C1"], "C1 (100nF)", ha='center', va='center', bbox=dict(facecolor='yellow', edgecolor='black'))
ax.text(*positions["V+"], "+V (30V)", ha='center', va='center', bbox=dict(facecolor='lightgreen', edgecolor='black'))
ax.text(*positions["V-"], "-V (30V)", ha='center', va='center', bbox=dict(facecolor='lightgreen', edgecolor='black'))
ax.text(*positions["GND"], "GND", ha='center', va='center', bbox=dict(facecolor='gray', edgecolor='black'))

# Draw connections as simple lines
ax.plot([positions["R1"][0], positions["op_amp"][0]], [positions["R1"][1], positions["op_amp"][1]], 'k-')  # R1 to OPA
ax.plot([positions["R2"][0], positions["op_amp"][0]], [positions["R2"][1], positions["op_amp"][1]], 'k-')  # R2 to OPA
ax.plot([positions["op_amp"][0], positions["TIP3055"][0]], [positions["op_amp"][1], positions["TIP3055"][1]], 'k-')  # OPA to TIP3055
ax.plot([positions["TIP3055"][0], positions["Load"][0]], [positions["TIP3055"][1], positions["Load"][1]], 'k-')  # TIP3055 to Load
ax.plot([positions["TIP2955"][0], positions["Load"][0]], [positions["TIP2955"][1], positions["Load"][1]], 'k-')  # TIP2955 to Load
ax.plot([positions["C1"][0], positions["R1"][0]], [positions["C1"][1], positions["R1"][1]], 'k-')  # C1 to R1
ax.plot([positions["V+"][0], positions["TIP3055"][0]], [positions["V+"][1], positions["TIP3055"][1]], 'k-', label='V+')  # V+ to TIP3055
ax.plot([positions["V-"][0], positions["TIP2955"][0]], [positions["V-"][1], positions["TIP2955"][1]], 'k-', label='V-')  # V- to TIP2955
ax.plot([positions["GND"][0], positions["op_amp"][0]], [positions["GND"][1], positions["op_amp"][1]], 'k-')  # GND to OPA

# Set limits and remove axes
ax.set_xlim(0, 8)
ax.set_ylim(0, 6)
ax.axis('off')

# Show plot
plt.title('Схема мощного усилителя постоянного тока')
plt.show()
