Мелочь, на которую неохота создавать отдельную тему.
Вопрос-ответ,или просто поговорить, но про радио
Сообщений 1 страница 30 из 262
Поделиться12022-08-07 08:33:13
- Администратор
- Откуда: Казахстан , Костанайская обл.
- Зарегистрирован: 2021-08-21
- Приглашений: 0
- Сообщений: 1934
- Уважение: [+2/-0]
- Позитив: [+2/-0]
- Пол: Мужской
- Возраст: 60 [1963-07-18]
- Отношение к алкоголю: Безразличен
- Отношение к табаку: Не курю и никогда не курил
- Провел на форуме:
1 месяц 7 дней - Последний визит:
Сегодня 12:58:53
Поделиться22022-08-07 08:35:15
- Администратор
- Откуда: Казахстан , Костанайская обл.
- Зарегистрирован: 2021-08-21
- Приглашений: 0
- Сообщений: 1934
- Уважение: [+2/-0]
- Позитив: [+2/-0]
- Пол: Мужской
- Возраст: 60 [1963-07-18]
- Отношение к алкоголю: Безразличен
- Отношение к табаку: Не курю и никогда не курил
- Провел на форуме:
1 месяц 7 дней - Последний визит:
Сегодня 12:58:53
Рассчитан на 5 V ?
Поделиться32022-08-07 08:52:49
Нет, это тип КМ-5. А дальше буквы из справочника, который в наше время трудно сыскать в интернете. А может и легко.:_)
Отредактировано viczai (2022-08-07 08:54:21)
Поделиться42022-08-07 08:58:45
- Администратор
- Откуда: Казахстан , Костанайская обл.
- Зарегистрирован: 2021-08-21
- Приглашений: 0
- Сообщений: 1934
- Уважение: [+2/-0]
- Позитив: [+2/-0]
- Пол: Мужской
- Возраст: 60 [1963-07-18]
- Отношение к алкоголю: Безразличен
- Отношение к табаку: Не курю и никогда не курил
- Провел на форуме:
1 месяц 7 дней - Последний визит:
Сегодня 12:58:53
Это те самые КМки, за которыми охотятся охотники за драгметаллами?
https://fb.ru/article/113652/keramiches … rimeneniya
Поделиться52022-08-07 09:20:22
- Активный участник
- Зарегистрирован: 2021-09-11
- Приглашений: 0
- Сообщений: 1652
- Уважение: [+12/-0]
- Позитив: [+0/-0]
- Провел на форуме:
1 месяц 5 дней - Последний визит:
Сегодня 12:15:21
Admin написал(а):
Это те самые КМки, за которыми охотятся охотники за драгметаллами?
https://fb.ru/article/113652/keramiches … rimeneniya
Да.
Поделиться62022-08-07 19:18:08
Ссылка
Нет возможности вложить pdf
Поделиться72022-08-08 08:24:36

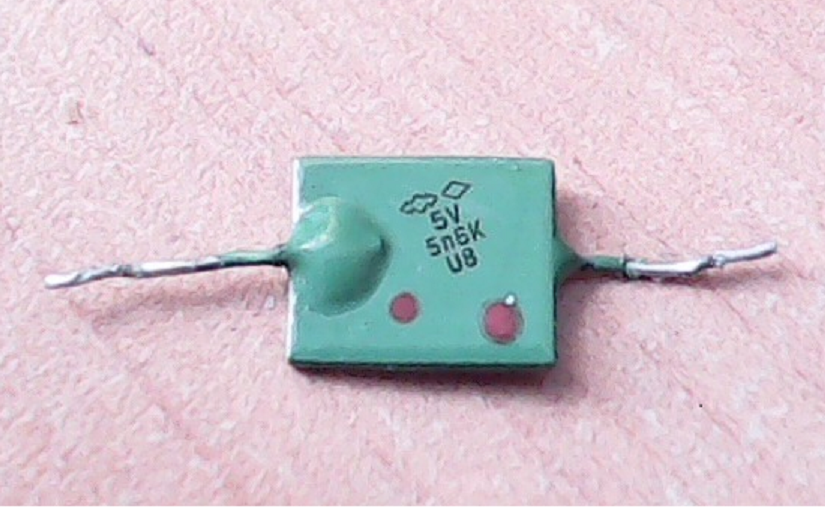

5 - это КМ-5
V - ТКЕ , тут он равен М1500
5n6 - понятно
К - допуск на ёмкость (плюс-минус-10%)
U8 - заводская фигня, типа даты выпуска.
Поделиться82022-08-08 13:58:43
- Администратор
- Откуда: Казахстан , Костанайская обл.
- Зарегистрирован: 2021-08-21
- Приглашений: 0
- Сообщений: 1934
- Уважение: [+2/-0]
- Позитив: [+2/-0]
- Пол: Мужской
- Возраст: 60 [1963-07-18]
- Отношение к алкоголю: Безразличен
- Отношение к табаку: Не курю и никогда не курил
- Провел на форуме:
1 месяц 7 дней - Последний визит:
Сегодня 12:58:53
Спасибо
Amir написал(а):
Ссылка
Максимум 160 V . Маловато для ламповых шарманок схем.
Поделиться92022-08-08 19:57:59
Ромбик - приёмка "5" (ВП), точки - знак входного контроля предприятия сборщика.
Поделиться102022-08-10 17:38:49
- Активный участник
- Зарегистрирован: 2021-09-11
- Приглашений: 0
- Сообщений: 1652
- Уважение: [+12/-0]
- Позитив: [+0/-0]
- Провел на форуме:
1 месяц 5 дней - Последний визит:
Сегодня 12:15:21
Admin написал(а):
Спасибо
Максимум 160 V . Маловато для ламповых шарманок схем.
Как говорил генерал из "Особенности национальной охоты." - " Ну вы, блин, мужики, и даёте!" Каждую деталь делают под конкретную задачу. Скажу по секрету, и ГУ-50 в сотовый телефон не спрячешь.
Отредактировано angren68 (2022-08-10 17:39:12)
Поделиться112022-08-10 20:32:38
- Администратор
- Откуда: Казахстан , Костанайская обл.
- Зарегистрирован: 2021-08-21
- Приглашений: 0
- Сообщений: 1934
- Уважение: [+2/-0]
- Позитив: [+2/-0]
- Пол: Мужской
- Возраст: 60 [1963-07-18]
- Отношение к алкоголю: Безразличен
- Отношение к табаку: Не курю и никогда не курил
- Провел на форуме:
1 месяц 7 дней - Последний визит:
Сегодня 12:58:53
КСОшки грубоватые и большеватые немножко
Поделиться122022-08-10 20:40:45
- Администратор
- Откуда: Казахстан , Костанайская обл.
- Зарегистрирован: 2021-08-21
- Приглашений: 0
- Сообщений: 1934
- Уважение: [+2/-0]
- Позитив: [+2/-0]
- Пол: Мужской
- Возраст: 60 [1963-07-18]
- Отношение к алкоголю: Безразличен
- Отношение к табаку: Не курю и никогда не курил
- Провел на форуме:
1 месяц 7 дней - Последний визит:
Сегодня 12:58:53

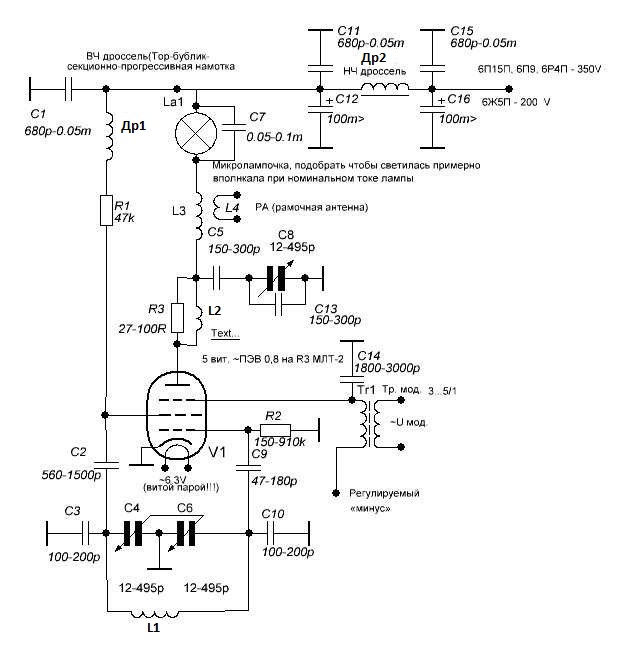

Схема шарманки "на ржавых лампах" уже не "секретна" , публиковалась на старом про- радио мной и на Дзене автором.
Может вы какие ошибки найдёте, что мы пропустили. А то смотришь смотришь , а ошибка где то и вылезет.
Или предложения.
Поделиться132022-09-15 16:28:35

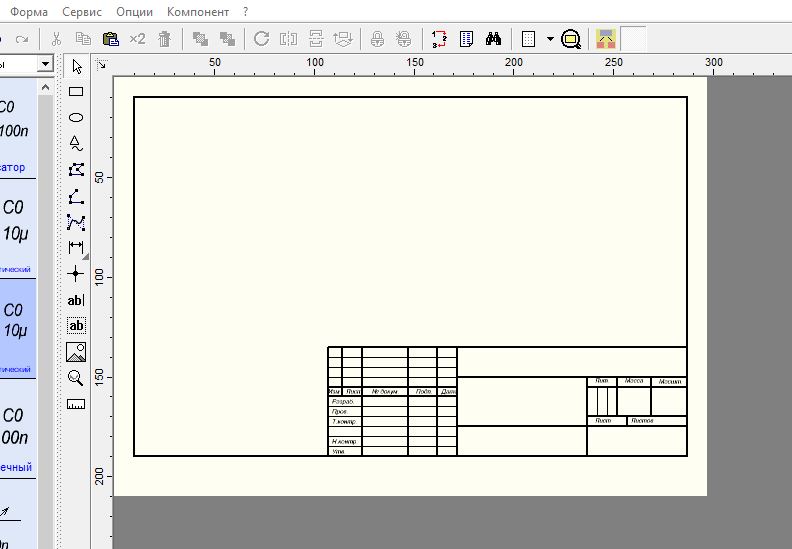

Нужно было в sPlan набростать схемку небольшую, но в рамке шаблоне , нашел в инете рамки по ГОСТ, у них расширение ******.SBK. В софтине они не открываются, при попытке загрузить шаблок - ошибка. Попробуйте открыть у себя плиз...
Архив с шаблонами.
Отредактировано prusony (2022-09-15 16:33:01)
Поделиться142022-09-15 16:39:34
- Администратор
- Откуда: Казахстан , Костанайская обл.
- Зарегистрирован: 2021-08-21
- Приглашений: 0
- Сообщений: 1934
- Уважение: [+2/-0]
- Позитив: [+2/-0]
- Пол: Мужской
- Возраст: 60 [1963-07-18]
- Отношение к алкоголю: Безразличен
- Отношение к табаку: Не курю и никогда не курил
- Провел на форуме:
1 месяц 7 дней - Последний визит:
Сегодня 12:58:53
prusony написал(а):
Архив с шаблонами.
Не скачивается почему то
Поделиться152022-09-15 17:10:36
prusony написал(а):
Попробуйте открыть у себя плиз...

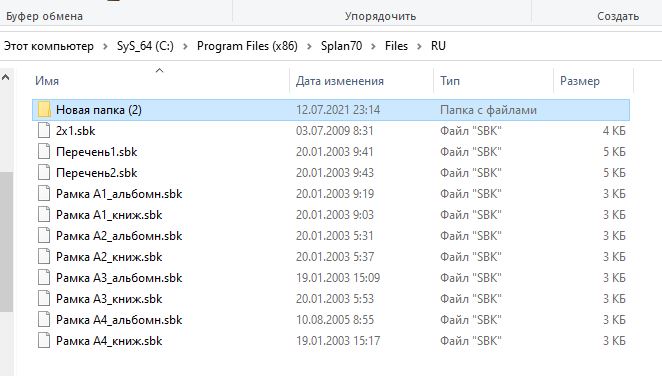

Попробовал. Глючит. Но у меня есть в каталоге
и с него формы подключаются
Отредактировано 61Welcome61 (2022-09-15 17:12:14)
Поделиться162022-09-18 20:28:28
Битый значит архив... А можете мне кинуть папку с формами? (В личку или на почту. плиз...)
Поделиться182022-09-26 15:18:17
- Администратор
- Откуда: Казахстан , Костанайская обл.
- Зарегистрирован: 2021-08-21
- Приглашений: 0
- Сообщений: 1934
- Уважение: [+2/-0]
- Позитив: [+2/-0]
- Пол: Мужской
- Возраст: 60 [1963-07-18]
- Отношение к алкоголю: Безразличен
- Отношение к табаку: Не курю и никогда не курил
- Провел на форуме:
1 месяц 7 дней - Последний визит:
Сегодня 12:58:53

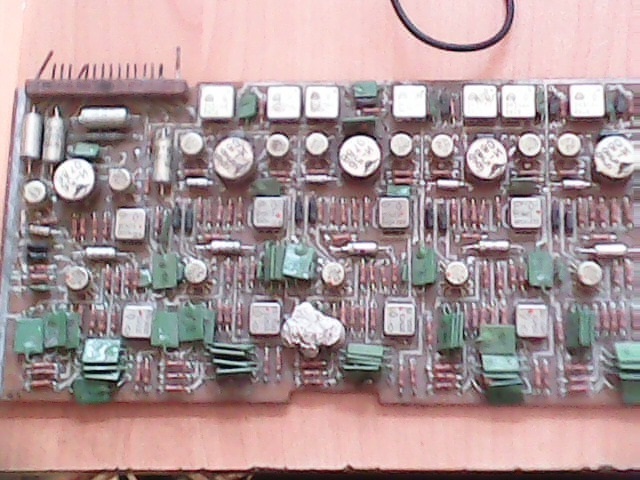

Для тех, кто считает что я КМки первый раз увидел.

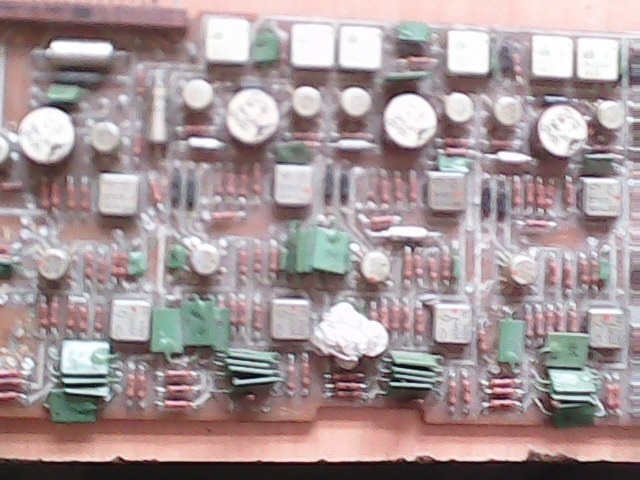

Не пойму только с чего плата.

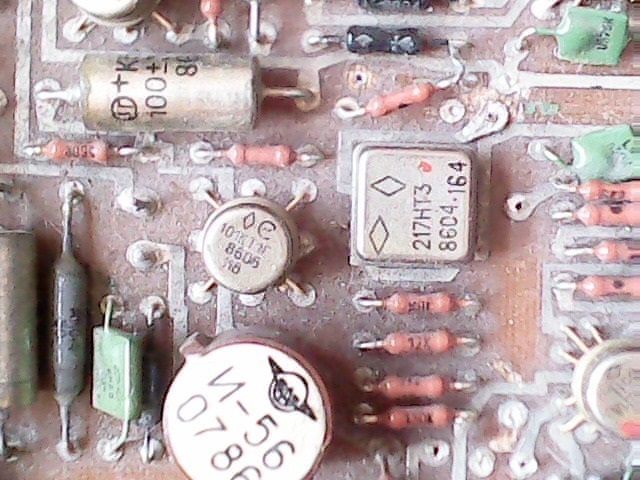

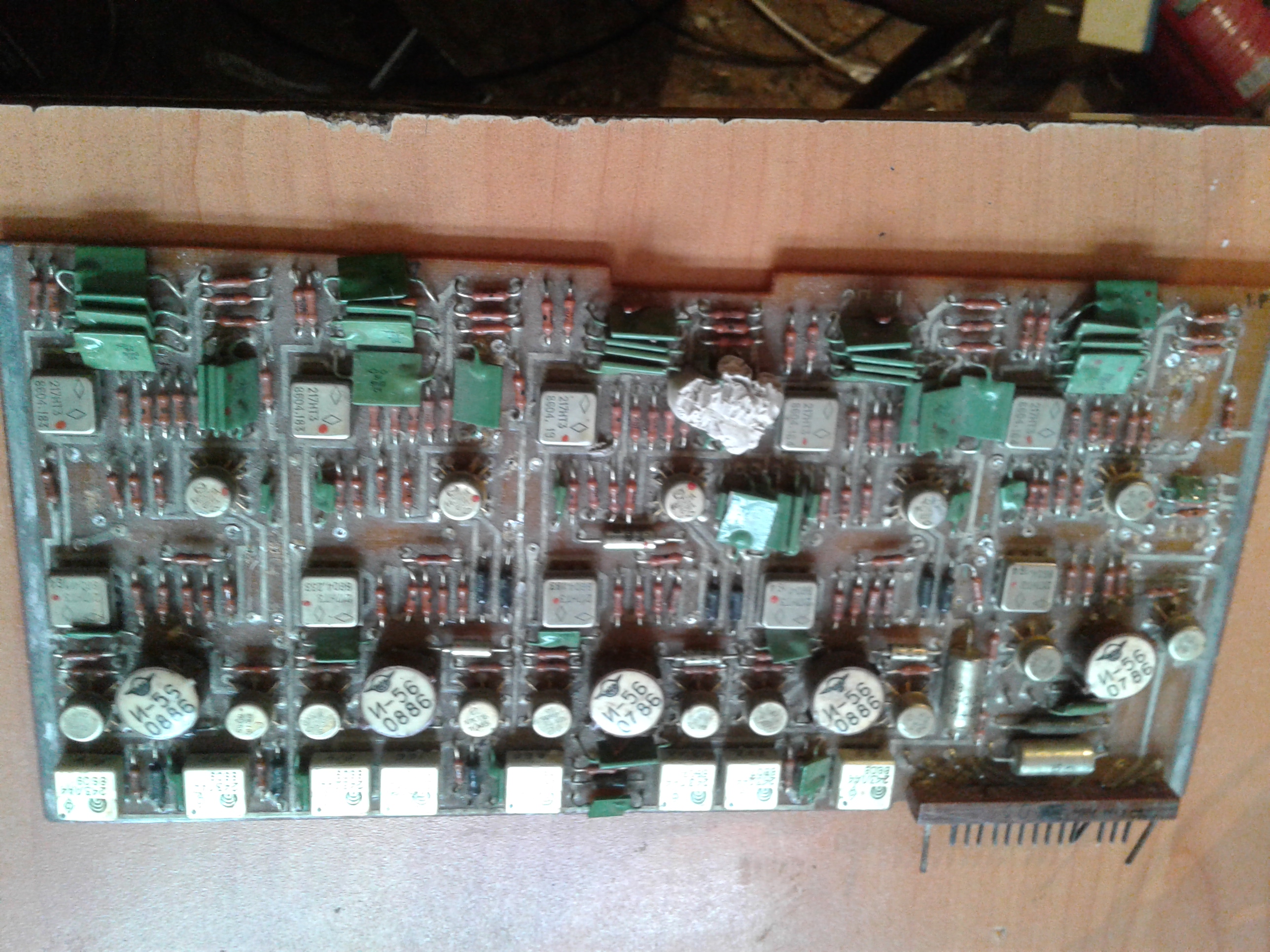

Она же, только уже покусаная
101кт1
217нт3
140уд1
243ла4

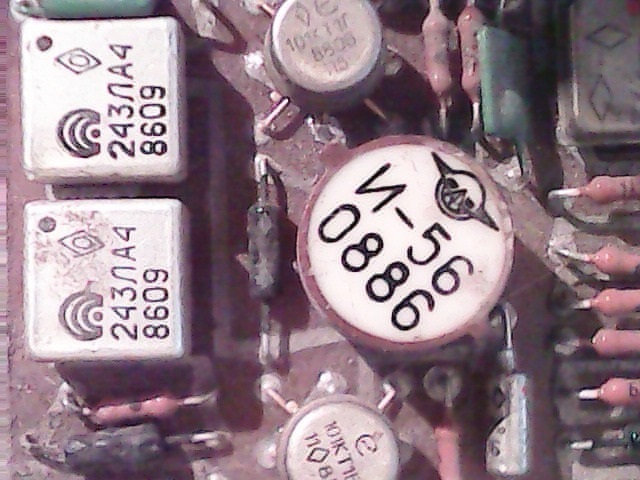

А вот что такое И-56 не удалось найти. Шесть выводов, крайние попарно звонятся, а китайская волшебная шкатулка определяет
как индуктивность около 1 мГн. Похоже на трансформатор, возможно импульсный, потому и И.
Отредактировано Admin (2022-09-26 16:33:43)
Поделиться192022-09-26 21:45:49
Все правильно, импульсный трансформатор.
Знакомая плата, модуль триггеров?
Поделиться202022-09-27 07:38:26
- Администратор
- Откуда: Казахстан , Костанайская обл.
- Зарегистрирован: 2021-08-21
- Приглашений: 0
- Сообщений: 1934
- Уважение: [+2/-0]
- Позитив: [+2/-0]
- Пол: Мужской
- Возраст: 60 [1963-07-18]
- Отношение к алкоголю: Безразличен
- Отношение к табаку: Не курю и никогда не курил
- Провел на форуме:
1 месяц 7 дней - Последний визит:
Сегодня 12:58:53
Amir написал(а):
Знакомая плата, модуль триггеров?
Похоже на то
Поделиться212022-10-02 19:25:15
- Администратор
- Откуда: Казахстан , Костанайская обл.
- Зарегистрирован: 2021-08-21
- Приглашений: 0
- Сообщений: 1934
- Уважение: [+2/-0]
- Позитив: [+2/-0]
- Пол: Мужской
- Возраст: 60 [1963-07-18]
- Отношение к алкоголю: Безразличен
- Отношение к табаку: Не курю и никогда не курил
- Провел на форуме:
1 месяц 7 дней - Последний визит:
Сегодня 12:58:53

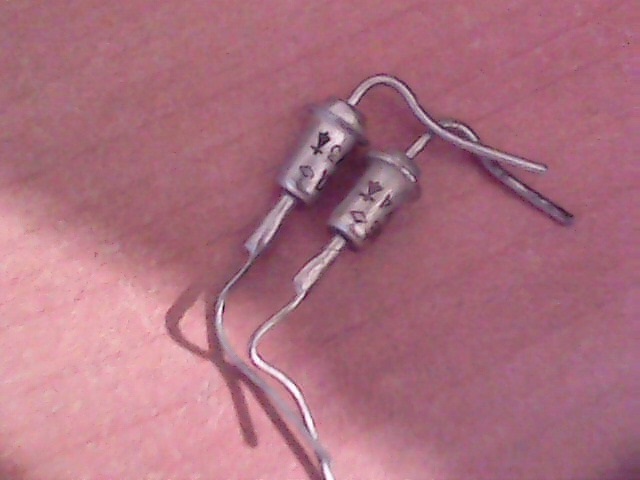

Д818 . Д, Е . Не звонятся как диод в прямом направлении в отичие от Д814 , но работают как стабилитрон, и как варикап тоже. Так и должно быть ? Если да, то такие и правда первый раз вижу.
Поделиться222022-10-02 19:41:36
Admin написал(а):
Д818 . Д, Е .
Вы меня удивляете. Прецизионные советские стабилитроны. В далеком прошлом были весьма распространены.
В схему термокомпенсированного стабилитрона входят последовательно соединенные: стабилитрон (с плюсовым значением температурного коэффициента) и прямосмещенный диод (с минусовым коэффициентом). При последовательном соединении этих элементов происходит взаимная компенсация температурных коэффициентов.
Отредактировано 61Welcome61 (2022-10-02 20:29:50)
Поделиться232022-10-02 20:08:03
У них внутри ещё встречно включён диод для термокомпенсации, поэтому и не звонится.
Поделиться242022-10-02 20:30:54
- Администратор
- Откуда: Казахстан , Костанайская обл.
- Зарегистрирован: 2021-08-21
- Приглашений: 0
- Сообщений: 1934
- Уважение: [+2/-0]
- Позитив: [+2/-0]
- Пол: Мужской
- Возраст: 60 [1963-07-18]
- Отношение к алкоголю: Безразличен
- Отношение к табаку: Не курю и никогда не курил
- Провел на форуме:
1 месяц 7 дней - Последний визит:
Сегодня 12:58:53
61Welcome61 написал(а):
В далеком прошлом были весьма распространены.
может где и встречалось но не обращал внимание на такое свойство.
kav написал(а):
У них внутри ещё встречно включён диод для термокомпенсации, поэтому и не звонится.
В описании об этом не сказано почему то
Поделиться252022-10-02 20:44:36
Admin написал(а):
В описании об этом не сказано почему то
В какой технической документации на полупроводники описывается "прозвонка"?
Поделиться262022-10-02 21:57:58
- Администратор
- Откуда: Казахстан , Костанайская обл.
- Зарегистрирован: 2021-08-21
- Приглашений: 0
- Сообщений: 1934
- Уважение: [+2/-0]
- Позитив: [+2/-0]
- Пол: Мужской
- Возраст: 60 [1963-07-18]
- Отношение к алкоголю: Безразличен
- Отношение к табаку: Не курю и никогда не курил
- Провел на форуме:
1 месяц 7 дней - Последний визит:
Сегодня 12:58:53
Зачем описывать прозвонку. Написали бы про добавочный встречный диод
Поделиться272022-10-02 22:06:00
- Активный участник
- Откуда: Москва
- Зарегистрирован: 2022-03-30
- Приглашений: 0
- Сообщений: 745
- Уважение: [+12/-0]
- Позитив: [+11/-0]
- Пол: Мужской
- Провел на форуме:
2 месяца 20 дней - Последний визит:
Сегодня 10:28:35
Admin написал(а):
Д818 . Д, Е . Не звонятся как диод в прямом направлении
Да, не звонятся. Нашел у себя несколько штук, проверил.
Поделиться282022-10-02 22:10:29
MSNG написал(а):
Да, не звонятся.
Теперь "прозвоните" стабилитроны КС191, КС175 и КС182.
Отредактировано 61Welcome61 (2022-10-02 22:12:47)
Поделиться292022-10-02 22:25:25
- Активный участник
- Откуда: Москва
- Зарегистрирован: 2022-03-30
- Приглашений: 0
- Сообщений: 745
- Уважение: [+12/-0]
- Позитив: [+11/-0]
- Пол: Мужской
- Провел на форуме:
2 месяца 20 дней - Последний визит:
Сегодня 10:28:35
Кс 175 мои любимые.
У меня их целая коробка, 1000 штук.
Поделиться302022-10-02 22:45:06
- Администратор
- Откуда: Казахстан , Костанайская обл.
- Зарегистрирован: 2021-08-21
- Приглашений: 0
- Сообщений: 1934
- Уважение: [+2/-0]
- Позитив: [+2/-0]
- Пол: Мужской
- Возраст: 60 [1963-07-18]
- Отношение к алкоголю: Безразличен
- Отношение к табаку: Не курю и никогда не курил
- Провел на форуме:
1 месяц 7 дней - Последний визит:
Сегодня 12:58:53
61Welcome61 написал(а):
Теперь "прозвоните" стабилитроны КС191, КС175 и КС182.
КС191Ф не звонится.
Хотя я обнаружил не звоня а проверяя на китайской шкатулке 20140314dw . опреднлялся как ёмкость.
