Перенесено отсюда

angren68 написал(а):

Подобных модулей десятки видов, можно абсолютно любую конфигурацию собрать

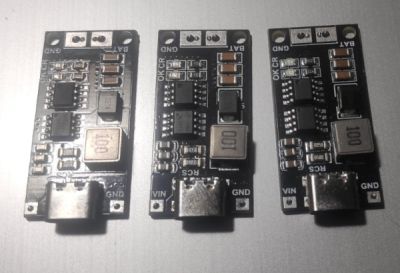

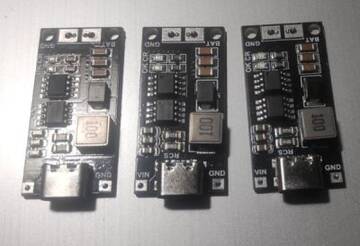

Да, я в свое время накупил всяких-разных. Некоторые уже доставлены, напр. 2S, 3S и 4S зарядки от Type C.
https://forumupload.ru/uploads/001b/4f/36/43/t788327.jpg

Некоторые еще в пути, с нетерпением жду вот этот практически готовый бесперебойник, остается только засунуть в какой-нибуть подходящий корпус. Или вот, всего на одной банке liIon с выходным напряжением 12В.

0

2

  • Автор: SSh
  • Активный участник
  • SSh
  • Откуда: Армения
  • Зарегистрирован: 2023-06-12
  • Приглашений: 0
  • Сообщений: 2109
  • Уважение: [+7/-0]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Возраст: 67 [1957-05-27]
  • Отношение к табаку: Не курю
  • Провел на форуме:
    1 месяц 15 дней
  • Последний визит:
    Сегодня 12:21:36

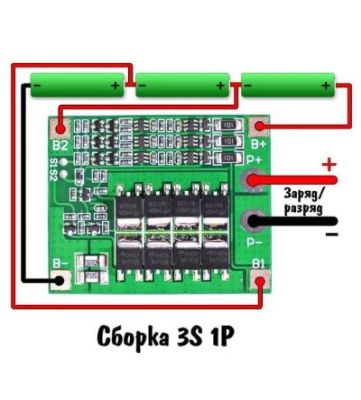

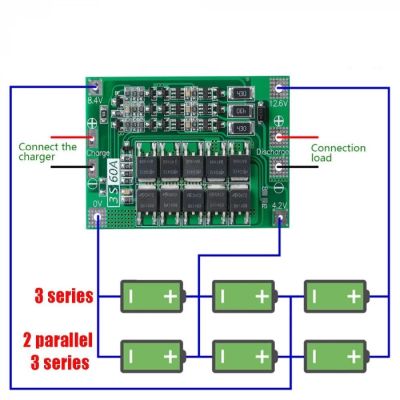

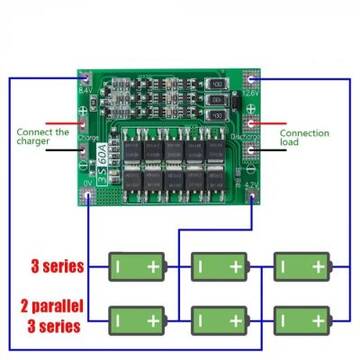

Пока заказанные модули в пути, обратил внимание на обычные BMS платы, которые бывают 2-х видов - с разнесенными и совмещенными линиямии заряда-разряда.
https://forumupload.ru/uploads/001b/4f/36/43/t718318.jpghttps://forumupload.ru/uploads/001b/4f/36/43/t367342.jpg

Первого вида у меня нет, но те, где заряд/разряд совмещен, вполне могут быть использованы в качестве низковольтного UPS. Дальнейшую подгонку требуемого напряжения можно сделать любым step-down преобразователем. Или я что-то упускаю из виду?

0

3

  • Автор: SSh
  • Активный участник
  • SSh
  • Откуда: Армения
  • Зарегистрирован: 2023-06-12
  • Приглашений: 0
  • Сообщений: 2109
  • Уважение: [+7/-0]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Возраст: 67 [1957-05-27]
  • Отношение к табаку: Не курю
  • Провел на форуме:
    1 месяц 15 дней
  • Последний визит:
    Сегодня 12:21:36

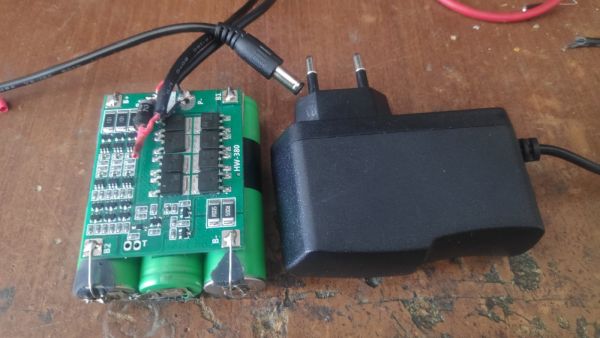

Готово. UPS на 12В  :)
https://forumupload.ru/uploads/001b/4f/36/43/t430292.jpg

0

4

  • Автор: SSh
  • Активный участник
  • SSh
  • Откуда: Армения
  • Зарегистрирован: 2023-06-12
  • Приглашений: 0
  • Сообщений: 2109
  • Уважение: [+7/-0]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Возраст: 67 [1957-05-27]
  • Отношение к табаку: Не курю
  • Провел на форуме:
    1 месяц 15 дней
  • Последний визит:
    Сегодня 12:21:36

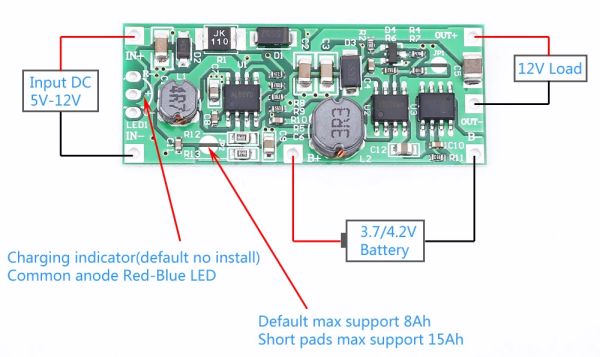

Получил очередной, довольно интересный "бесперебойный" модуль.
Из характеристик, сам пока еще не тестировал:
- Входное напряжение - 5...12В
- Выходное напр., ток - 12В, 1А
- Аккумулятор - 1S, до 8А, а с замкнутой перемычкой до 15А
Дополнительно можно подключить двухцветный светодиод индикации режима.
https://forumupload.ru/uploads/001b/4f/36/43/t215088.jpg

Думаю предыдующую конструкцию перенести на камеру наблюдения, роутер запитать через этот, хотя в пути еще парочка подобных модулей, но и им найдется применение  ;)

0

5

  • Автор: SSh
  • Активный участник
  • SSh
  • Откуда: Армения
  • Зарегистрирован: 2023-06-12
  • Приглашений: 0
  • Сообщений: 2109
  • Уважение: [+7/-0]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Возраст: 67 [1957-05-27]
  • Отношение к табаку: Не курю
  • Провел на форуме:
    1 месяц 15 дней
  • Последний визит:
    Сегодня 12:21:36

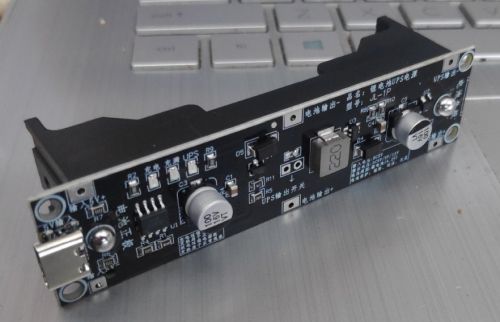

Следующий...  :)
Вход - USB type C
Аккумулятор - 1 элемент 18650
Выход 12В, 1А
https://forumupload.ru/uploads/001b/4f/36/43/t162643.jpg

0

6

  • Автор: Andrew55
  • Активный участник
  • Зарегистрирован: 2021-09-08
  • Приглашений: 0
  • Сообщений: 2593
  • Уважение: [+19/-0]
  • Позитив: [+3/-0]
  • Провел на форуме:
    10 дней 12 часов
  • Последний визит:
    Сегодня 10:56:49

Это под 4 ампера потребления от акк. Приличная такая нагрузка для 18650.

0

7

  • Автор: SSh
  • Активный участник
  • SSh
  • Откуда: Армения
  • Зарегистрирован: 2023-06-12
  • Приглашений: 0
  • Сообщений: 2109
  • Уважение: [+7/-0]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Возраст: 67 [1957-05-27]
  • Отношение к табаку: Не курю
  • Провел на форуме:
    1 месяц 15 дней
  • Последний визит:
    Сегодня 12:21:36

При максимально допустимом токе нагрузки да, но именно такие, "одноаккумуляторные", будут использоваться при значительно меньших токах нагрузки. Для более мощных потребителей используются трехаккумуляторные, о которых я писал выше

0

8

  • Автор: SSh
  • Активный участник
  • SSh
  • Откуда: Армения
  • Зарегистрирован: 2023-06-12
  • Приглашений: 0
  • Сообщений: 2109
  • Уважение: [+7/-0]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Возраст: 67 [1957-05-27]
  • Отношение к табаку: Не курю
  • Провел на форуме:
    1 месяц 15 дней
  • Последний визит:
    Сегодня 12:21:36

Поправочка... 1 А выдает 5-вольтовая версия, версия на 9В отдает 0,5 А, а моя, на 12В всего 350 мА. Т.е. выходная мощность блока равна 4...5 Вт.

0

9

  • Автор: SSh
  • Активный участник
  • SSh
  • Откуда: Армения
  • Зарегистрирован: 2023-06-12
  • Приглашений: 0
  • Сообщений: 2109
  • Уважение: [+7/-0]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Возраст: 67 [1957-05-27]
  • Отношение к табаку: Не курю
  • Провел на форуме:
    1 месяц 15 дней
  • Последний визит:
    Сегодня 12:21:36

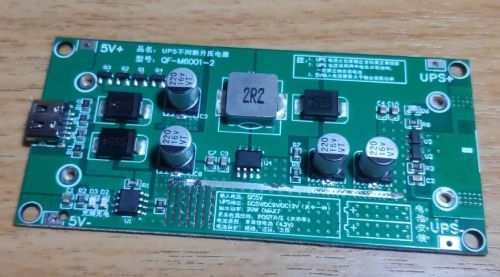

Подобный предыдующему, но мощностью 15...20 Вт. Т.е. по выходу в 12 В может выдаваться ток чуть более ампера. На плате предусмотрены места для установки двух 18650 в параллель, но можно еще несколько привесить.
https://forumupload.ru/uploads/001b/4f/36/43/t321882.jpg

0
