Как проверить индикатор?

Страница: 1

Сообщений 1 страница 11 из 11

1

  • Автор: MSNG
  • Активный участник
  • MSNG
  • Откуда: Москва
  • Зарегистрирован: 2022-03-30
  • Приглашений: 0
  • Сообщений: 745
  • Уважение: [+12/-0]
  • Позитив: [+11/-0]
  • Пол: Мужской
  • Провел на форуме:
    2 месяца 20 дней
  • Последний визит:
    Сегодня 21:09:26

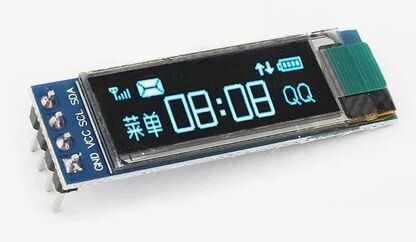

Как проверить работоспособность вот такого индикатора, чтобы не спалить его?
4 вывода:
https://forumupload.ru/uploads/001b/4f/36/27/t380896.jpg

https://forumupload.ru/uploads/001b/4f/36/27/t465132.jpg

Куда подключить 5в я понимаю  ;) , а что надо (можно) на другие выводы подать, чтобы проверить работу индикатора?

Ссылки на даташит.
https://docs.yandex.ru/docs/view?tm=1712757528&tld=ru&lang=en&name=0.91inch_OLED_Module_User_Manual_EN.pdf&text=0.91inch_OLED_Module_User_Manual_EN&url=https://www.waveshare.com/w/upload/1/10/0.91inch_OLED_Module_User_Manual_EN.pdf&lr=213&mime=pdf&l10n=ru&sign=c5fe0412df3b919232edcb8047f95403&keyno=0&serpParams=tm=1712757528&tld=ru&lang=en&name=0.91inch_OLED_Module_User_Manual_EN.pdf&text=0.91inch_OLED_Module_User_Manual_EN&url=https%3A//www.waveshare.com/w/upload/1/10/0.91inch_OLED_Module_User_Manual_EN.pdf&lr=213&mime=pdf&l10n=ru&sign=c5fe0412df3b919232edcb8047f95403&keyno=0

https://docs.yandex.ru/docs/view?tm=1712757528&tld=ru&lang=en&name=0.91inch_IIC_OLED_Module_MC091GX_User_Manual_EN.pdf&text=0.91inch_OLED_Module_User_Manual_EN&url=http://www.lcdwiki.com/res/MC091GX/0.91inch_IIC_OLED_Module_MC091GX_User_Manual_EN.pdf&lr=213&mime=pdf&l10n=ru&sign=fa161e2ed425d77ce868d0ceab99b5ad&keyno=0&serpParams=tm=1712757528&tld=ru&lang=en&name=0.91inch_IIC_OLED_Module_MC091GX_User_Manual_EN.pdf&text=0.91inch_OLED_Module_User_Manual_EN&url=http%3A//www.lcdwiki.com/res/MC091GX/0.91inch_IIC_OLED_Module_MC091GX_User_Manual_EN.pdf&lr=213&mime=pdf&l10n=ru&sign=fa161e2ed425d77ce868d0ceab99b5ad&keyno=0
