Можно ли такой сообразить, желательно из говна и палок из "несовременных" деталей .Зачем? Чтобы не был такой нежный, не боялся перепутывания полярности и пр. Помощнее с многократным запасом влепить.
Самодельный контроллер для Li-ion аккумуляторов
Сообщений 1 страница 30 из 113
Поделиться12023-12-24 21:22:49
- Администратор
- Откуда: Казахстан , Костанайская обл.
- Зарегистрирован: 2021-08-21
- Приглашений: 0
- Сообщений: 2763
- Уважение: [+3/-0]
- Позитив: [+4/-0]
- Пол: Мужской
- Возраст: 61 [1963-07-18]
- Отношение к алкоголю: Безразличен
- Отношение к табаку: Не курю и никогда не курил
- Провел на форуме:
1 месяц 19 дней - Последний визит:
Сегодня 11:17:37
Поделиться22023-12-24 21:47:42
- Активный участник
- Зарегистрирован: 2021-09-11
- Приглашений: 0
- Сообщений: 2132
- Уважение: [+20/-0]
- Позитив: [+0/-0]
- Провел на форуме:
1 месяц 16 дней - Последний визит:
Сегодня 11:02:43
Admin написал(а):
Можно ли такой сообразить, желательно из говна и палок из "несовременных" деталей .
Вот я не знаю ваш набор "говна и палок", из которого надо вершить "шедевры". Есть желание, купите готовое на Алиэкспрессе. Поскольку у меня оно тоже есть в несметных количествах, но отправка почтой дороже нескольких таких плат.
Admin написал(а):
Зачем? Чтобы не был такой нежный, не боялся перепутывания полярности и пр. Помощнее с многократным запасом влепить.
Да ну нах!!!
Откуда знаешь про "НЕЖНОСТЬ", если ни разу сам не пользовался? Назови мне варианты про "ПЕРЕПУТЫВАНИЕ ПОЛЯРНОСТИ"!!! Помощнее с многократным запасом - вообще бред... Чего запаса?! Что "помощнее"?!
P.S. Зная то, что у вас за "говно и палки", собрать не сложно. Главный принцип - не превысить верхний порог напряжения на элементе - 4,2 Вольта. Неужто не слышал ни разу? Это реально нисколько не сложно. Это проще в разы, чем собрать приёмник, или передатчик...
Отредактировано angren68 (2023-12-24 22:14:26)
Поделиться32023-12-24 23:08:14
- Администратор
- Откуда: Казахстан , Костанайская обл.
- Зарегистрирован: 2021-08-21
- Приглашений: 0
- Сообщений: 2763
- Уважение: [+3/-0]
- Позитив: [+4/-0]
- Пол: Мужской
- Возраст: 61 [1963-07-18]
- Отношение к алкоголю: Безразличен
- Отношение к табаку: Не курю и никогда не курил
- Провел на форуме:
1 месяц 19 дней - Последний визит:
Сегодня 11:17:37
angren68 написал(а):
Вот я не знаю ваш набор "говна и палок"
мощные транзисторы- П214- П217, КТ814-КТ817,КТ805-КТ808, КТ835, КТ837.И на теплоотводы побольше их, чтоб не перегорали от малейшего передоза перегрузки.
Можно в принципе и на типа MOSFET ,например, FMH23N50E (от сварочного инвертора), IRF3205 ( от преобразователя 12-220 В),IRF740
(приобретался для металлоискателя "Пират"(который так и не получился)). Но я на них не научился пока сочинять схемы как на биполярных,поэтому говно и палки предпочтительнее.
Стабилитроны- тоже вроде КС156 ( таких мало) Д808, Д815( такие есть, но их напряжение стабилизации выше требуемого, придётся ещё какой то "измерительный инвертор" лепить, или даже диоды в прямом включении несколько штук посдедовательно- маловата темпертурная стабильность, конечно.
Главная его цель ведь- не допустить перезаряда- очень важно- пугаемых в видео взрывов у меня не наблюдалось, но выходят из строя конкретно. Переразряда- по моим наблюдениям -менее важно даже при разряде до 0 продолжают нормально заряжаться, но упаси бог перезарядить хоть чуть чуть "ниже 0", например, если два последовательно включены и один разрядится раньше- сразу пец.Никак руки не доходят разобрать посмотреть что там происходит в обоих сдучаях- перезаряде и переразряде. А защита от короткого замыкания или превышения тока- ограничительный резистор подобрать, чтобы ограничивал ток до значения, который сможет выдержать аккумулятор или (ключевой), чуть не сказал выходной транзистор, в зависимости от применённого последнего.Лампочку накаливания конечно было бы лучше, но вряд ли удастся подобрать подходящую лампочку при нынешнем отсутствии халявных источников. Есть где то схема " электронный аналог лампочки", но там ещё два мощных транзистора надо.
Поделиться42023-12-25 02:03:19
Admin написал(а):
Зачем?
- Вот это и есть главный вопрос.
Крнтроллер заряда Li-Ion - это как раз то устройство, которое делать самостоятельно нет никакого смысла. Обеспечить точность контроля напряжения с помощью говна и палок не получится. Хоть тресни. Даже просто измерить в домашних условиях не получится.
Вот, например, контроллер заряда Li-Ion от солнечной батареи:
Ну никак на коленке вы такой не сделаете! Тем более, что он весь полностью представляет собой единственную микросхему. Снаружи только 2 светодиода "Заряд/Заряжено", 2 конденсатора и резистор, которым задается предельный ток для конкретной батареи. И это в три раза дешевле самого аккумулятора.
------------------------
Уже многонеоднократно говорено - имеет смысл делать самовольно только то, что будет работать лучше готового, либо готового просто не существует, либо на него не хватает денег. В данном конкретном случае ни один из перечисленных мотивов просто не состоятелен.
Поделиться52023-12-25 03:13:44
angren68 написал(а):
Это проще в разы, чем собрать приёмник, или передатчик...
Собрать-то, конечно, проще. Гораздо сложнее гарантировать, что получилось именно то, что надо.
Тот же стабилитрон на 5.6 В в реале может дать и 5.04, и 6.16. Учитывая, что Standard Zener voltage tolerance is ±10%.
Значит, надо мерить. А чем? Китайским мультиметром, которых можно взять 2 штуки, и они дадут разницу показаний в полВольта?
А для аккумулятора такая разница - либо мгновенный кердык, либо хронический недозаряд, как повезёт...
Поделиться62023-12-25 03:32:00
Admin написал(а):
Переразряда- по моим наблюдениям -менее важно даже при разряде до 0 продолжают нормально заряжаться, но упаси бог перезарядить хоть чуть чуть "ниже 0", например, если

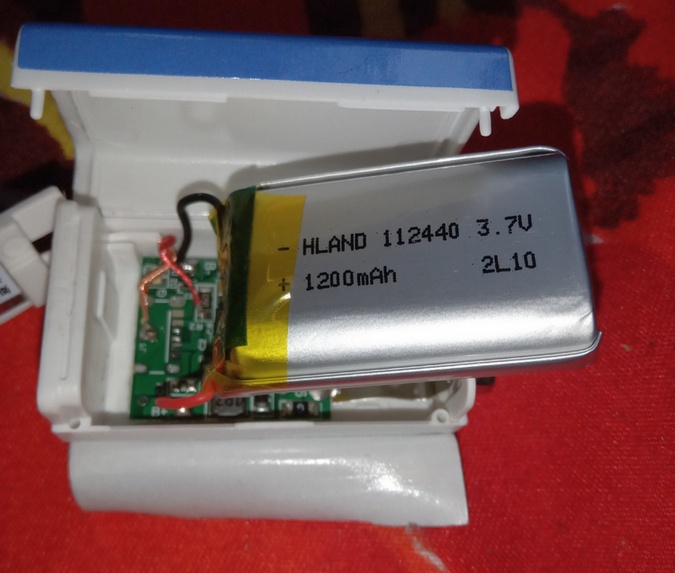

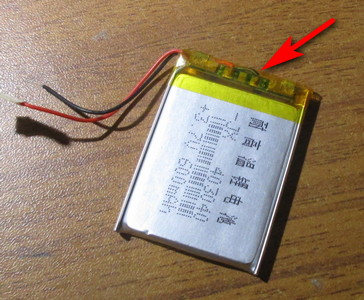

Вы будете смеяться, но в большинство аккумуляторов уже встроена плата контроля, которая защищает его и от перезаряда, и от переразряда, и от короткого замыкания:
Есть, конечно, и аккумуляторы без встроенной защиты - для тех случаев, когда такая защита абсолютно гарантирована самим устройством, в котором этот аккумулятор используется. Например, в ноутбуке.
---
Иногда этой встроенной защите можно даже поручить роль зарядного устройства - я так сделал в фонарике. Хотя, вообще-то, это очень не рекомендуется - защита всё-таки это именно защита, она настроена с небольшим превышением над 4.2, чтобы не мешать работе нормального зарядного устройства.
Отредактировано Andrew55 (2023-12-25 03:50:28)
Поделиться72023-12-25 04:05:07
Admin написал(а):
например, если два последовательно включены и один разрядится раньше- сразу пец
И этот случай китайцы уже давно предусмотрели. В такие батареи обычно встраивается специальный контроллер-"балансир", который отслеживает состояние каждого отдельного элемента и распределяет между ними нагрузку.

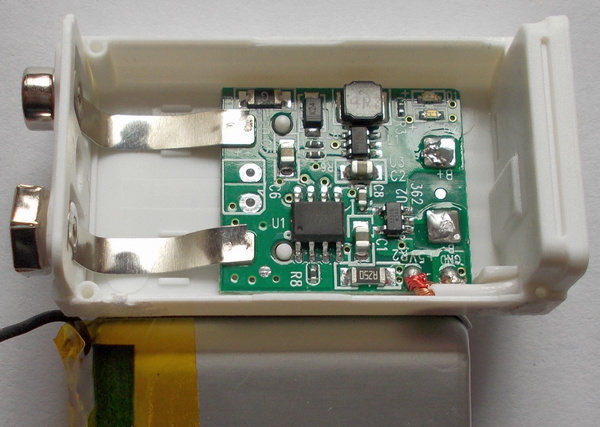

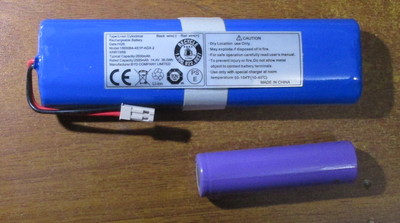

Вот как тут, например, "Всё включено":
(опять же - например, в ноутбуке такой "балансир" входит в состав самого ноутбука, а не батареи, поэтому у ноутбучной батареи так много выводов, от каждого элемента отдельный)
Отредактировано Andrew55 (2023-12-25 04:08:45)
Поделиться82023-12-25 16:29:36

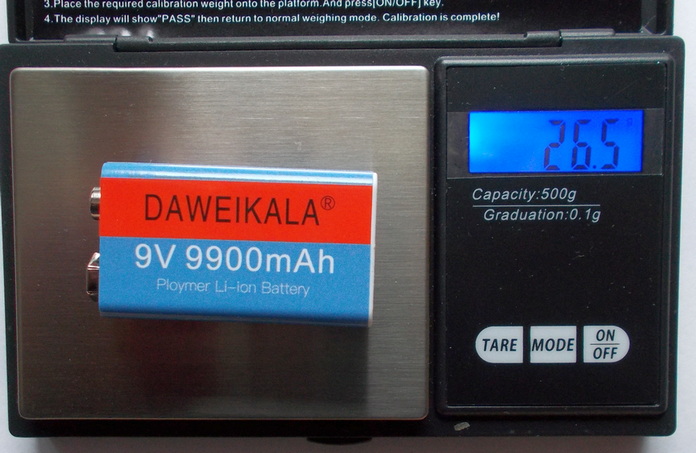

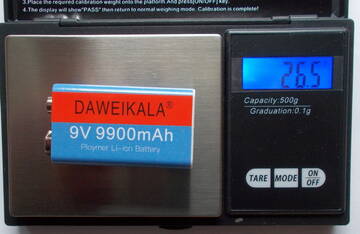

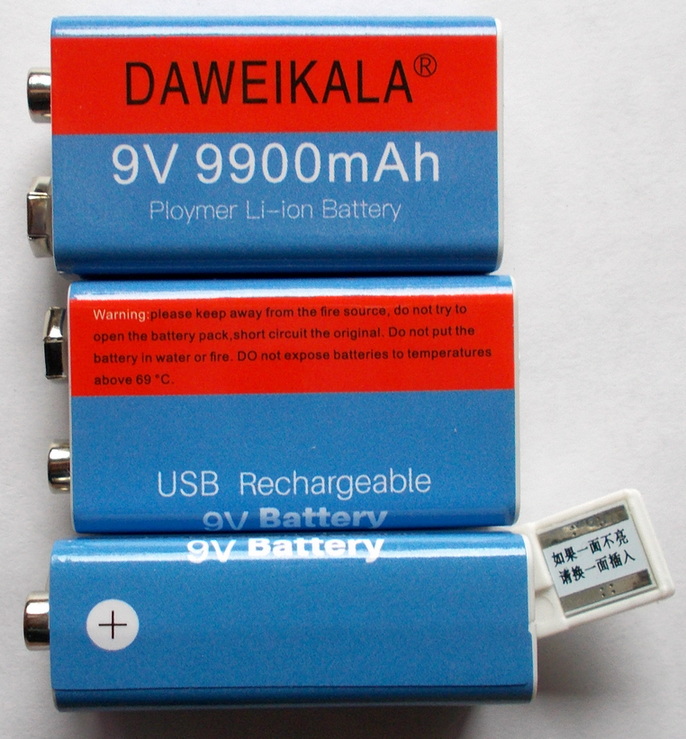

https://www.ozon.ru/product/krona-akkum … 1703510782
Без слов. No comment.
Да вечерней лошаддью.
Цешка работает. :_) Чё ещё бедному студенту надо. Как это бедному Крона за 900. Ааа а ана аккумуляторная. 100 раз перезарядка иии ... для бедного студента. Да усб разъёмчик там сзади или сбоку, кому как сделают.:_) Эта 1200мАч, но и 650мАч тож бывают по 600рэ. смотрите не напоритесь. С 650мАч точно денги на ветер. ИМХО. Когда принес показывало 0Вольт. И только после полной зарядки 9Вольт. А то и я уж караул хотел орать. Орать не надо, это принцип работы, она сама отрубается при принижении норматива напряжения.
Отредактировано viczai (2023-12-25 16:33:37)
Поделиться92023-12-25 17:08:26
viczai написал(а):
будете смеяться, но в большинство аккумуляторов уже встроена плата контроля, которая защищает его и от перезаряда, и от переразряда, и от короткого замыкания:
Про эту защиту много споров. одни ставят только ее и ниибет, а другие говорят что так делать плохо, и уговаривают купить китайский внешний контроллер USB по 100 р. за 5 шт. И кто прав в итоге ?
Поделиться102023-12-25 17:37:56
- Активный участник
- Откуда: М.о.
- Зарегистрирован: 2022-03-03
- Приглашений: 0
- Сообщений: 863
- Уважение: [+11/-0]
- Позитив: [+53/-0]
- Пол: Мужской
- Возраст: 61 [1963-01-29]
- Провел на форуме:
8 дней 23 часа - Последний визит:
Сегодня 11:27:35
viczai написал(а):
Чё ещё бедному студенту надо.
Весной тоже Крона заинтересовала. Пошерстил Али, посмотрел отзывы и попался новенький не раскрученный продаван. Взял аж 4 штуки за 800 с мелочью и не пожалел. Потом народ расчухал(и с моей помощью) и цена подравнялась к остальным. Встречайте...
AZUS6 написал(а):
китайский внешний контроллер USB по 100 р. за 5 шт.
С ним аккум будет жить дольше и счастливее...
Поделиться112023-12-25 17:42:09
- Активный участник
- Зарегистрирован: 2021-09-11
- Приглашений: 0
- Сообщений: 2132
- Уважение: [+20/-0]
- Позитив: [+0/-0]
- Провел на форуме:
1 месяц 16 дней - Последний визит:
Сегодня 11:02:43

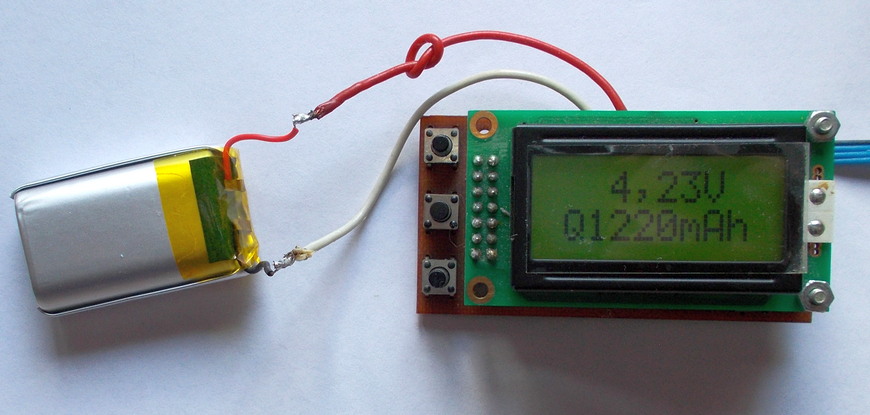

А что за схема на 0802 индикаторе? Неправильно выразился. Я вижу, что она измеряет. Мне интересно, самоделка, или тоже на Али? И если это самоделка, то где бы поподробней с ней ознакомиться? У меня есть измерители разные, но любопытно.
Отредактировано angren68 (2023-12-25 17:49:08)
Поделиться122023-12-25 18:17:49
- Активный участник
- Откуда: М.о.
- Зарегистрирован: 2022-03-03
- Приглашений: 0
- Сообщений: 863
- Уважение: [+11/-0]
- Позитив: [+53/-0]
- Пол: Мужской
- Возраст: 61 [1963-01-29]
- Провел на форуме:
8 дней 23 часа - Последний визит:
Сегодня 11:27:35
Самоделка, уже "древняя" от Эдди. Вот тут оно и ещё много разного: http://eddy71.ucoz.net/publ/
Новый украинский его сайт с недавних пор не доступен вроде, там тоже были интересные проекты.
Оно: http://eddy71.ucoz.net/publ/prostoj_ana … t/1-1-0-62
Отредактировано FDoich (2023-12-25 18:26:50)
Поделиться132023-12-25 18:45:35
- Активный участник
- Зарегистрирован: 2021-09-11
- Приглашений: 0
- Сообщений: 2132
- Уважение: [+20/-0]
- Позитив: [+0/-0]
- Провел на форуме:
1 месяц 16 дней - Последний визит:
Сегодня 11:02:43
Собирал я его конструкции.
Но "та" конструкция как-то мимо меня прошмыгнула.
============================================
P.S. О, горе мне! Перед этим опубликовал фотку ESR-метра от diogen_b, назвав её конструкцией от Eddy.
Я от Eddy собрал схему Вулкана, не для себя, а по просьбе. Дело было давно, и ту конструкцию я отдал тогда же, давно... И, чисто машинально, подумал, что измеритель тоже от него, а он был у меня под рукой. Прошу прощения у всех... Особенно у diogen_b, даже если он никогда это не увидит.
Отредактировано angren68 (2023-12-25 21:59:35)
Поделиться142023-12-25 23:14:18
- Администратор
- Откуда: Казахстан , Костанайская обл.
- Зарегистрирован: 2021-08-21
- Приглашений: 0
- Сообщений: 2763
- Уважение: [+3/-0]
- Позитив: [+4/-0]
- Пол: Мужской
- Возраст: 61 [1963-07-18]
- Отношение к алкоголю: Безразличен
- Отношение к табаку: Не курю и никогда не курил
- Провел на форуме:
1 месяц 19 дней - Последний визит:
Сегодня 11:17:37
Andrew55 написал(а):
либо на него не хватает денег.
а их всегда не хватает, не хватало и не будет хватать, покуда они(деньги) существуют, покуда не построен коммунизм.
Andrew55 написал(а):
В данном конкретном случае ни один из перечисленных мотивов просто не состоятелен.
Мотив- когда что то испортишь, охота и самому исправить.
Я где то показывал свой повербанк Собираясь с работы на "зимние квартиры" в деревню, забыл свою приспособу, которой заряжал его- шнур юсби с выведенными питающими проводами, к которому цеплялось зарядное устройство, сам блок без пятака штеккера. потому что вечно спех и метушня, как будто бы на свою собственную могилу боятся опоздать.Быстренько спаял другой. обычно всегда сначала пробую через лампочку, а тут на тебе, перепутал концы которыми соединялся блок и шнур. потому что здесь в деревне как всегда сплошное расстройство.И повербанк замигал и начал греться. Хотя вроде бы в зарядных устройствах стоит ограничительный резистор и не должно быть такого., да и в телефонах даже не происходит ничего от такой перепутки, а тут на тебе. При разборке оказалось , что греется микросхема ht4936a , она неплохо гуглится
Конечно. если попаду куда, и попаду с деньгами, куплю целиком повербанк, а то и два на запас.А тут не купишь и с деньгами.
Andrew55 написал(а):
Вы будете смеяться, но в большинство аккумуляторов уже встроена плата контроля
Не буду смеяться, знаю об этом. Кстати, можно ли использовать такую плату от аккумулятора с негодной банкой в качестве контроллера. Для повербанка, конечно, надо ещё одна причуда, которая позволяла бы ему заряжать. Причём этот мог с любого гнезда, хоть большого, хоть маленького, и заряжаться и питать.
Andrew55 написал(а):
этот случай китайцы уже давно предусмотрели. В такие батареи обычно встраивается специальный контроллер-"балансир",
Использовались, "домучивались " до конца старые банки без плат конроллера, питющие разную хрень вроде раиомикрофонов и пр.
Andrew55 написал(а):
Китайским мультиметром, которых можно взять 2 штуки, и они дадут разницу показаний в полВольта?
Мой уже вконец домученный DT9208A ( переведённый кстати на питание от двух Li-ion вместо "Кроны", которых зае..шься покупать) чётко меряет 4,2 В заряженного аккумулятора.
Поделиться152023-12-26 01:00:42
Admin написал(а):
можно ли использовать такую плату от аккумулятора с негодной банкой в качестве контроллера. Для повербанка, конечно, надо ещё одна причуда, которая позволяла бы ему заряжать.
Можно, но нежелательно. В ней просто примитивный отключатель-по-напряжению. А зарядное устройство еще и регулирует ток, да еще и в зависимости от степени заряда.

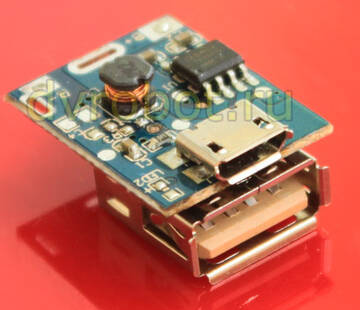

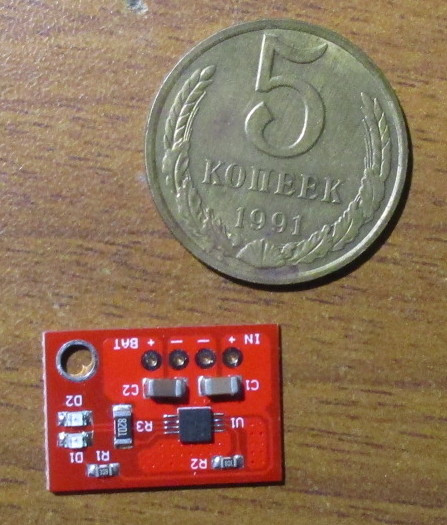

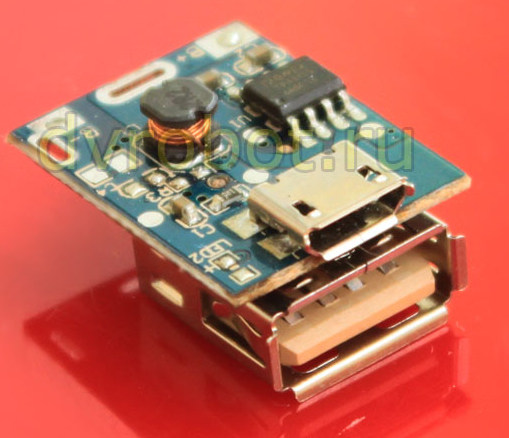

Сейчас же есть не просто микросхемы для повербанка - сейчас он есть в виде готового модуля - только припаять аккумулятор:
СтОит эта платка 104 рубля.

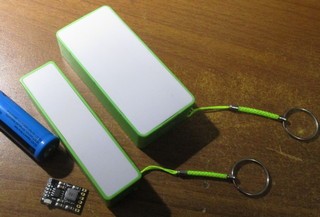

За 220 рублей - готовый повербанк на её основе (однобатареечный), или за 260 - двухбатареечный:
Чисто "технический", конечно, не очень престижного вида, и без батареек в комплекте. Но, если учесть, что за 200 рублей не каждую пачку сигарет можно купить, ...
Отредактировано Andrew55 (2023-12-26 01:07:42)
Поделиться162024-01-12 20:36:04
- Активный участник
- Откуда: Москва
- Зарегистрирован: 2022-03-30
- Приглашений: 0
- Сообщений: 904
- Уважение: [+12/-0]
- Позитив: [+15/-0]
- Пол: Мужской
- Провел на форуме:
3 месяца 7 дней - Последний визит:
Сегодня 12:01:45
Аккумуляторы от телефонов, которые лет 10 пролежали без зарядки теперь только на выброс? Или их можно как-то оживить?
Поделиться172024-01-12 20:43:51
Можно и попробовать - подать ток 0,1С, непрерывно контролируя нагрев и вздутие)))
Поделиться182024-01-12 21:05:33
- Активный участник
- Зарегистрирован: 2021-09-11
- Приглашений: 0
- Сообщений: 2132
- Уважение: [+20/-0]
- Позитив: [+0/-0]
- Провел на форуме:
1 месяц 16 дней - Последний визит:
Сегодня 11:02:43
MSNG написал(а):
Аккумуляторы от телефонов, которые лет 10 пролежали без зарядки теперь только на выброс? Или их можно как-то оживить?
LLL_MMM написал(а):
Можно и попробовать - подать ток 0,1С, непрерывно контролируя нагрев и вздутие)))
Лет десять? У меня нет ни одного удачного опыта. Много раз пытался восстановить настолько старые LiIon... Вдруг, кто-то и знает способы, и умеет...
P.S. Был ошарашен от NiMH аккумуляторов от Motorola GP-340 2011 года покупки, ни разу не пользованных. На удивление, на всех пяти аккумуляторах (это было в сентябре 2023 года) остаточное напряжение около 3-5 Вольт вместо "классических" 7,2-8,0, но приняли на себя заряд полный, и разрядились на всю свою заявленную ёмкость.
Три цикла "заряд-разряд" показали, что они близки к параметрам "новых" аккумуляторов. Сколько они проживут в дальнейшем, только время покажет.
Отредактировано angren68 (2024-01-12 21:10:36)
Поделиться192024-01-12 21:54:17
- Администратор
- Откуда: Казахстан , Костанайская обл.
- Зарегистрирован: 2021-08-21
- Приглашений: 0
- Сообщений: 2763
- Уважение: [+3/-0]
- Позитив: [+4/-0]
- Пол: Мужской
- Возраст: 61 [1963-07-18]
- Отношение к алкоголю: Безразличен
- Отношение к табаку: Не курю и никогда не курил
- Провел на форуме:
1 месяц 19 дней - Последний визит:
Сегодня 11:17:37
angren68 написал(а):
У меня нет ни одного удачного опыта.
телефона может они и не сможут нормально питать,но посредственно или прочую лабуду... Не знаю лет ли десять могло быть- 2012 год, раздобыл ящик таких аккумуляторов,но напряжение на банках было близкое к нулю.Главное было правильно определить полярность, замеряя остаток напряжния. В большинстве случаев "корпус" -плюс, а "пятак"- минус, но бывали и исключения.Потом с
здели и восстановленные и не.
Поделиться202024-01-13 08:48:29
Для часов или пультов подойдет вполне , бесплатно же ! тем более что туда хорошие ставить все равно жаль .
Отредактировано AZUS6 (2024-01-13 08:49:01)
Поделиться212024-01-13 08:53:23
А кто что скажет про такое .. ?
https://www.youtube.com/watch?v=Ea00QmzNStk
в том что зарядит NiMh не сомневаюсь , а литиевые ? и сколько ему тогда надо подавать на вход , 5 вольт ?
из "несовременных " деталей же, как Админ просит.
Да и тиристоров этих халявных - выше крыши . Со светодиодами сложнее , у меня как уже говорилось - не одного на данный момент нет .
Поделиться222024-01-13 12:39:52
- Активный участник
- Откуда: Дер Собянино
- Зарегистрирован: 2022-03-23
- Приглашений: 0
- Сообщений: 2770
- Уважение: [+6/-2]
- Позитив: [+0/-0]
- Возраст: 70 [1954-05-22]
- Провел на форуме:
18 дней 3 часа - Последний визит:
Вчера 22:00:21
AZUS6 написал(а):
Со светодиодами сложнее , у меня как уже говорилось - не одного на данный момент нет .
Ну... блин... тут валяются во всех местах. Купи https://www.chipdip.ru/catalog/round-leds
Поделиться232024-01-13 12:44:30
- Активный участник
- Откуда: Армения
- Зарегистрирован: 2023-06-12
- Приглашений: 0
- Сообщений: 2109
- Уважение: [+7/-0]
- Позитив: [+0/-0]
- Пол: Мужской
- Возраст: 67 [1957-05-27]
- Отношение к табаку: Не курю
- Провел на форуме:
1 месяц 15 дней - Последний визит:
Сегодня 13:15:29
ВиП написал(а):
Купи
Или сотню разных цветов за 23 цента
Поделиться242024-01-13 12:50:11
- Активный участник
- Откуда: Армения
- Зарегистрирован: 2023-06-12
- Приглашений: 0
- Сообщений: 2109
- Уважение: [+7/-0]
- Позитив: [+0/-0]
- Пол: Мужской
- Возраст: 67 [1957-05-27]
- Отношение к табаку: Не курю
- Провел на форуме:
1 месяц 15 дней - Последний визит:
Сегодня 13:15:29
Andrew55 написал(а):
в виде готового модуля
Сейчас за пару $$ можно купить более продвинутые модули с разнообразными портами и функцией быстрой зарядки.
Andrew55 написал(а):
двухбатареечный
Мой любимый корпус Чего только я не понасобирал в нем, кое-что показывал здесь.
Поделиться252024-01-13 13:01:28
- Активный участник
- Откуда: М.о.
- Зарегистрирован: 2022-03-03
- Приглашений: 0
- Сообщений: 863
- Уважение: [+11/-0]
- Позитив: [+53/-0]
- Пол: Мужской
- Возраст: 61 [1963-01-29]
- Провел на форуме:
8 дней 23 часа - Последний визит:
Сегодня 11:27:35
SSh написал(а):
Мой любимый корпус
Тоже парочка лежит в загашнике, может пригодятся куда. И ещё кучка разных пластиковых корпусов, грех не затариться по смешной цене при возможности.
Поделиться262024-01-13 13:15:57
- Активный участник
- Зарегистрирован: 2021-09-11
- Приглашений: 0
- Сообщений: 2132
- Уважение: [+20/-0]
- Позитив: [+0/-0]
- Провел на форуме:
1 месяц 16 дней - Последний визит:
Сегодня 11:02:43
AZUS6 написал(а):
у меня как уже говорилось - не одного на данный момент нет .
Даже на них денег жалко? Ходи по улицам, подбирай зажигалки. Может, встретишь со светодиодом...
P.S. У меня их итак много было, а от друга осталось ещё больше. Самых разных цветов. Особенно удивили розовые, таких я раньше не видел.
Поделиться272024-01-13 13:20:12
AZUS6 написал(а):
А кто что скажет про такое .. ?
Единственно, что просится на язык - Бред сумасшедшего. Жертва ЕГЭ.
Если при полном заряде ток "сам-по-себе" уменьшается до порога "отпускания" тиристора (единицы миллиАмпер) - то нахрен бы его вообще отключать???
Отредактировано Andrew55 (2024-01-13 13:23:56)
Поделиться282024-01-13 19:35:58
Наверное все же не единицы, а десятки потому что там.
Еще схема из той же серии , принципа опять же не понял https://www.youtube.com/watch?v=geNNQFdpgic
Но как хорошо придумано завинтить тиристор на диод общей гайкой .
Отредактировано AZUS6 (2024-01-13 19:37:54)
Поделиться292024-01-15 16:49:16
- Активный участник
- Откуда: М.о.
- Зарегистрирован: 2022-03-03
- Приглашений: 0
- Сообщений: 863
- Уважение: [+11/-0]
- Позитив: [+53/-0]
- Пол: Мужской
- Возраст: 61 [1963-01-29]
- Провел на форуме:
8 дней 23 часа - Последний визит:
Сегодня 11:27:35

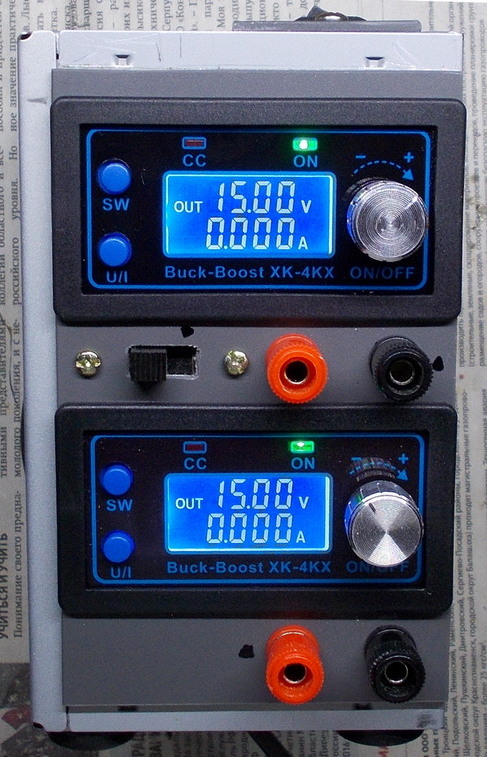

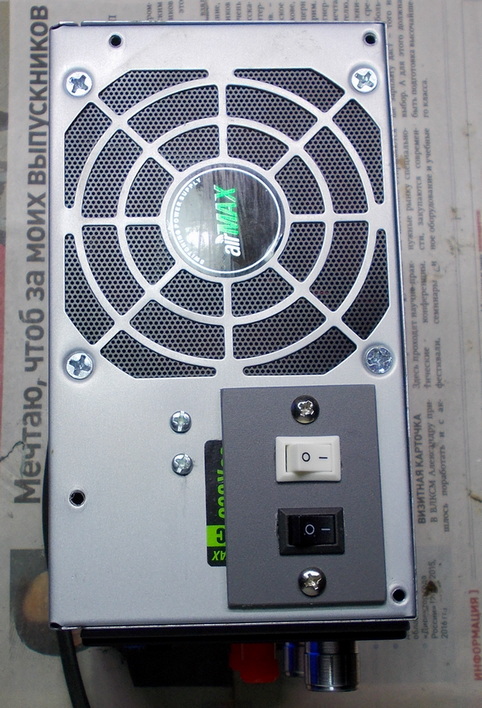

Наконец-то я его собрал...
Поделиться302024-01-15 16:58:58
- Активный участник
- Откуда: Москва
- Зарегистрирован: 2022-03-30
- Приглашений: 0
- Сообщений: 904
- Уважение: [+12/-0]
- Позитив: [+15/-0]
- Пол: Мужской
- Провел на форуме:
3 месяца 7 дней - Последний визит:
Сегодня 12:01:45
FDoich написал(а):
Наконец-то я его собрал...
А что это?
