Да у элементов с инерцией просто надо один раз отработать режим нагрева. Там вот эти термопрофили нагрева они как раз и пытаются облегчить работу в настройке. Но не дают ничего. Только для оператора чтобы не тарапился. И естественно не перегрел. И естественно только производителю облегчают задачу объяснения как надо работать. Но ручной замер температуры термопарой цешкой в общем то это то же самое. Поточную линию по замене чипов, ну не бывает такого частого применения. И соответственно и от автоматики требуется просто дооооолго погреть и всё. При чём плату, а не саму термоподошву, а это по разному времени будет. Т.е. быстро не надо. Задачи простые, оттого и колхоз рассматривается как рабочий процесс.:_) Мне замена чипа всего раз пять понадобилось по жизни. Т.е. если за день работы сниму поставлю===устраивает. Не ставил оттого и про колхоз интересуюсь. Замена чипа свой это один день. А в ремонте месяц. И это отсутствие техники в работе. Месяц просто по самоё не балуйся не устраивает, кто проходил. Но месяц то для простого клиента, ему ещё надо и чип достать. А мы сами чип бракуем достаём.
И про что это я. Начали термопрофилями, а кончили организационными моментами. Ну ладно. :_) Усего и побольше, результат будет.

Отредактировано viczai (2023-11-18 11:27:40)

В рассылке журнала радиолоцман схема контроллера керамического нагревателя паяльника. Замена китайским регуляторам.

https://www.rlocman.ru/shem/schematics.html?di=662303

Дешевые китайские паяльники естественно без термодатчика. В них простейший регулятор на симисторе. А в этой схеме для управления измеряется ток через нагреватель (Rh на схеме) , пропорциональный его сопротивлению и, следовательно, температуре. Уже кое что….

Отредактировано MSNG (2023-12-07 10:09:18)

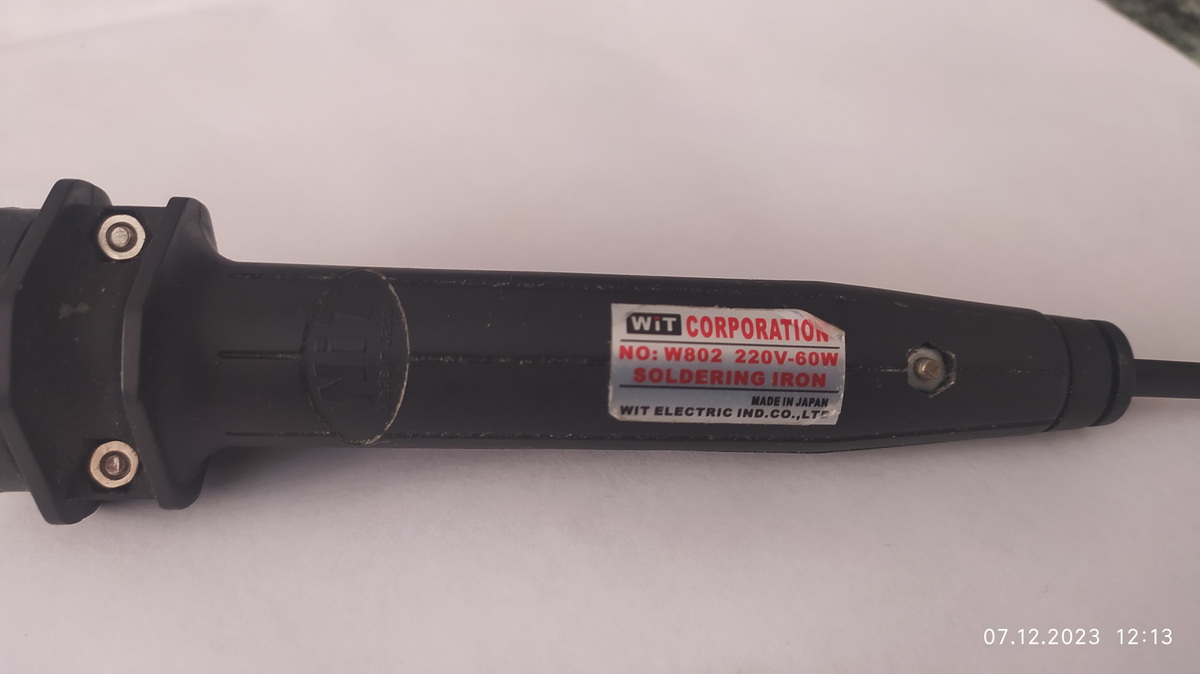

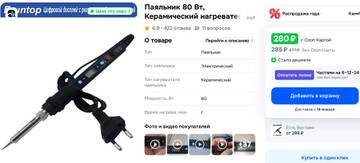

Есть у меня такой паяльник. От друга достался.

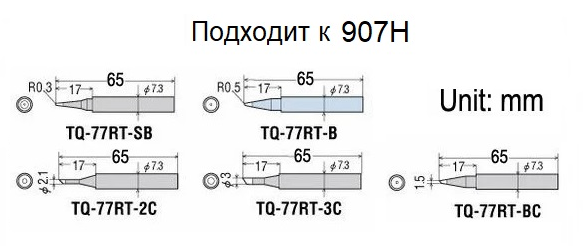

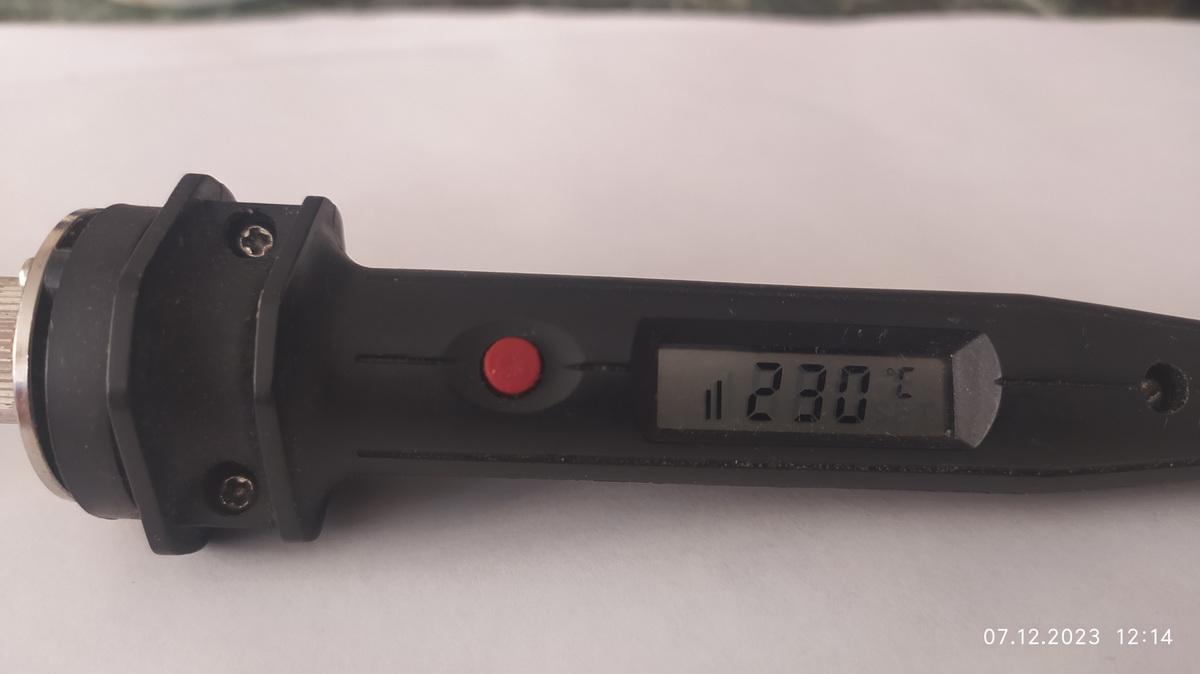

В нём нет никакого термодатчика. Жала от 900-й серии. У меня в нём у индикатора некоторые сегменты не контачили, решил разобрать, посмотреть, в чём дело. И долго не мог понять, как он температуру показывает. Там стоит микроконтроллер, и по каким-то своим алгоритмам её, видать, высчитывает. Есть уставки температуры - 200; 250; 300; 350; 400, и 450 гр. Конечно, почти в "попугаях", но меня устраивает в большинстве случаев. Он мой самый любимый паяльник, хотя есть куча других.

Я так полагаю, что у него подобный алгоритм измерения температуры.

Отредактировано angren68 (2023-12-07 10:41:02)

Попробуйте как-нибудь индукционный паяльник.
Только настоящий в котором жало греют частотой 13 МГц .  (Сейчас индукционными называют всё подряд. Настоящий использует точку Кюри.)
У меня нет такого, но пробовал поработать фирмОй Меткал.
Пользую "сто лет" Т12.
