На онлайн калькуляторе прикинул параметры выпрямителя. Появился вопрос: почему на конденсаторе 44в?
--
Вопрос по диодному выпрямителю.
Сообщений 1 страница 30 из 31
Поделиться12023-11-12 13:31:21
- Активный участник
- Откуда: Москва
- Зарегистрирован: 2022-03-30
- Приглашений: 0
- Сообщений: 904
- Уважение: [+12/-0]
- Позитив: [+15/-0]
- Пол: Мужской
- Провел на форуме:
3 месяца 7 дней - Последний визит:
Сегодня 12:01:45
Поделиться22023-11-12 13:44:43
- Активный участник
- Зарегистрирован: 2021-09-11
- Приглашений: 0
- Сообщений: 2132
- Уважение: [+20/-0]
- Позитив: [+0/-0]
- Провел на форуме:
1 месяц 16 дней - Последний визит:
Сегодня 11:02:43
Невнимательно читаете:
Напряжение выхода (на конденсаторе)- 35,25 В.
Напряжение конденсатора (не НА конденсаторе, а конденсатора) - Это минимальное напряжение, на которое должен быть рассчитан конденсатор (исходя там из каких-нибудь формул)
Поделиться32023-11-12 13:49:00
- Активный участник
- Зарегистрирован: 2021-08-30
- Приглашений: 0
- Сообщений: 874
- Уважение: [+20/-0]
- Позитив: [+41/-8]
- Пол: Мужской
- Возраст: 75 [1949-09-24]
- Провел на форуме:
26 дней 14 часов - Последний визит:
Сегодня 11:55:26
MSNG написал(а):
Появился вопрос: почему на конденсаторе 44в?
Это указание, что конденсатор придётся ставить не менее 50 В.
На 44 не найдёте
Поделиться42023-11-12 13:51:44
- Активный участник
- Откуда: Москва
- Зарегистрирован: 2022-03-30
- Приглашений: 0
- Сообщений: 904
- Уважение: [+12/-0]
- Позитив: [+15/-0]
- Пол: Мужской
- Провел на форуме:
3 месяца 7 дней - Последний визит:
Сегодня 12:01:45
Понятно. С толку сбила эта фигня. Вижу что фигня, но не могу понять почему…
У меня на 40в. Думаю выдержат.
Поделиться52023-11-12 14:23:03
Вы чё выпрямитель что ли никогда не считали. На корень из двух надо умножать требуемое напряжение постоянное х1.4, патаму что синусоида будет пиком давать напряжение по амплитуде, при отсутствии нагрузки. И колебания в сети +20%. Всегда по советски считайте правильно с запасом. Дело не в этом. При разработке и уже всём сделанном можно и переделывать и только из-за мелочи и это столько работы, что в большинстве случаев просто не делается по второму разу. Типа кондюк будет просто невпихуемый.
25х√2х1.2(20%)=42.6В
Отредактировано viczai (2023-11-12 14:42:07)
Поделиться62023-11-12 14:53:39
- Активный участник
- Откуда: Москва
- Зарегистрирован: 2022-03-30
- Приглашений: 0
- Сообщений: 904
- Уважение: [+12/-0]
- Позитив: [+15/-0]
- Пол: Мужской
- Провел на форуме:
3 месяца 7 дней - Последний визит:
Сегодня 12:01:45
viczai написал(а):
Всегда по советски считайте правильно с запасом
Обязательно.
Сделаю по формуле:
25х√2х1.1(10%)=38.77
Транс у меня советский ТН-46 – значит надежный. 4 обмотки по 6,3в. Сеть московская, стабильная. Колебания +\-20% не ожидается. На всякий случай предусмотрен предохр на 3а.
Поделиться72023-11-12 15:10:53
- Администратор
- Откуда: Казахстан , Костанайская обл.
- Зарегистрирован: 2021-08-21
- Приглашений: 0
- Сообщений: 2763
- Уважение: [+3/-0]
- Позитив: [+4/-0]
- Пол: Мужской
- Возраст: 61 [1963-07-18]
- Отношение к алкоголю: Безразличен
- Отношение к табаку: Не курю и никогда не курил
- Провел на форуме:
1 месяц 19 дней - Последний визит:
Сегодня 11:17:37
viczai написал(а):
невпихуемый
Установить снаружи.
Поделиться82023-11-12 15:26:05
А Вы в курсе что на Урале переизбыток электроэнергии больше чем в Москве. Так вот стали в сеть выдавать 245 Вольт. Сам не знал этого. До этого чистый еврик был 230 Вольт, не 220. Так что давайте без этого как его самодеятельности. У Вас это то же будет или уже есть. Для чего это сделано не буду объяснять. Но мы всех победим. Типа сказали 20% значит 20%. А ночью ещё добавляется. Это что бы уж совсем по советски было неубиваемо. А любой еврик в сов розетке УБИВАЕМЫЙ. Всех победим.:_) А кто не согласен,... или блок питания погорит или на Соловки... Шючу. Или Щючу. Но без юмора нельзя, даже в розетку соваться.:_)
Отредактировано viczai (2023-11-12 15:31:01)
Поделиться92023-11-12 15:30:04
- Администратор
- Откуда: Казахстан , Костанайская обл.
- Зарегистрирован: 2021-08-21
- Приглашений: 0
- Сообщений: 2763
- Уважение: [+3/-0]
- Позитив: [+4/-0]
- Пол: Мужской
- Возраст: 61 [1963-07-18]
- Отношение к алкоголю: Безразличен
- Отношение к табаку: Не курю и никогда не курил
- Провел на форуме:
1 месяц 19 дней - Последний визит:
Сегодня 11:17:37
viczai написал(а):
переизбыток электроэнергии
пусть цены снижают. а лучше бесплатно раздают
Поделиться102023-11-12 15:36:29
- Активный участник
- Откуда: Армения
- Зарегистрирован: 2023-06-12
- Приглашений: 0
- Сообщений: 2109
- Уважение: [+7/-0]
- Позитив: [+0/-0]
- Пол: Мужской
- Возраст: 67 [1957-05-27]
- Отношение к табаку: Не курю
- Провел на форуме:
1 месяц 15 дней - Последний визит:
Сегодня 11:26:11

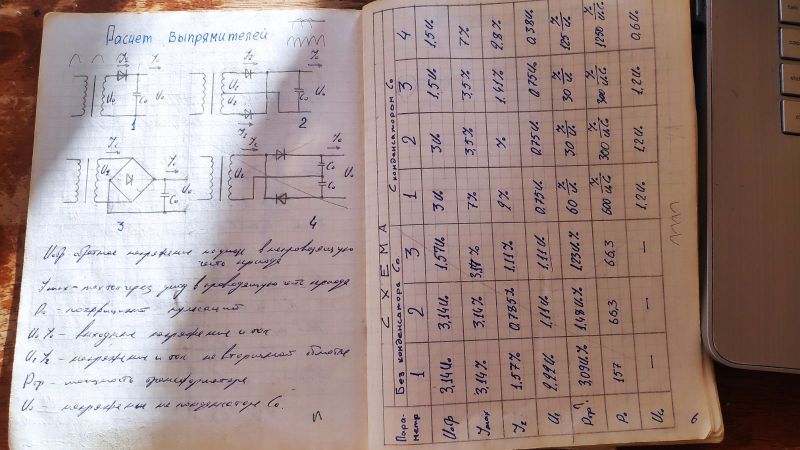

Есть у меня тетрадка аж с 1983 года и туда я заносил разные справочные материалы, цоколевки, технологии и т.д. Есть в той тетрадке и страница выпрямителей:
Поделиться112023-11-12 16:00:25

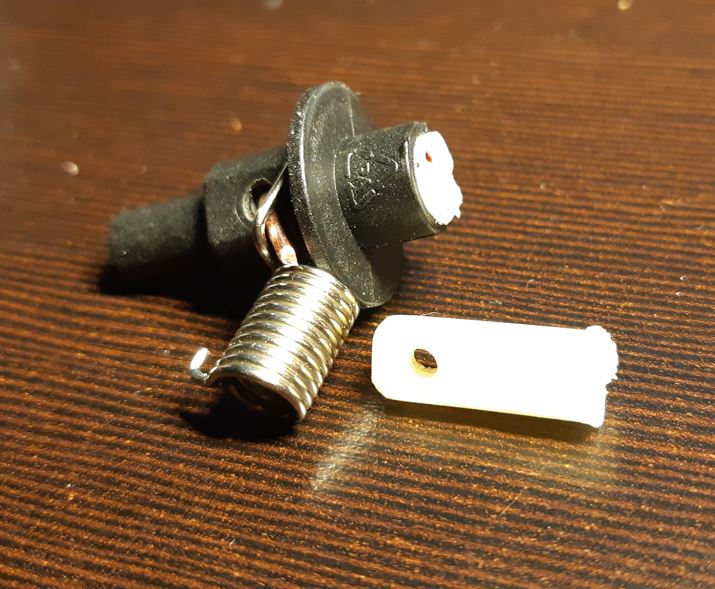

Разобрал я таки остатки найденной в лесу соковыжималки . Для регулирования скорости на кнопках был распаян диод , без обозначений , только с полоской. Прокипятил от грязи и микробов вместе с остальным найденным . Для проверки потом подключаю с лампочкой на 200 ватт - работает , не пробит . лампа мерцает как и полагается .
Поделиться122023-11-12 16:30:00
Насчет "советского запаса".
Очень обидно, когда хорошо сделанная вещь бездарно погорает именно из-за копеечной экономии на "запасе". Живые примеры:

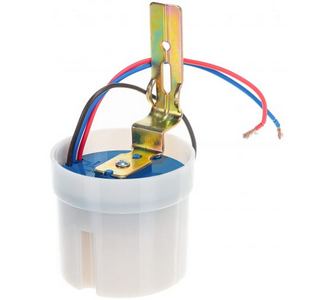

1. Всеобщемногоизвестное китайское фотореле ФР-602. Оно выпускается великим множеством производителей, и на рынке фотореле практически господствует. В нем все продумано и хорошо сделано. Но:
Стабилитрон на 24 В, стоящий на выходе конденсаторного источника питания нагружен по току ровно на 100% своего допустимого предела. Плата под ним очень часто поджарена. И, соответственно, эти реле горят одно за другим.
Некоторые производители начали ставить в те же дырочки на плате не один стабилитрон на 24, а два по 12 последовательно. В принципе даже это хоть какое-то решение...

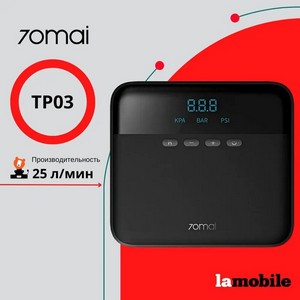

2. Неплохой автомобильный компрессор MiDrive TP03. Имеет цифровой манометр и автоматическое отключение по достижению заданного давления. Элегантный внешний вид. Но:

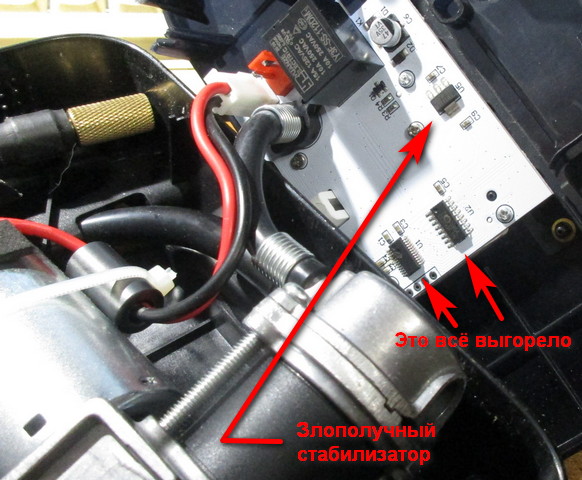

Плата контроллера питается напряжением 3.3 В, и для этого стоит стабилизатор AMS1117. У которого предельное напряжение на входе заявлено 15 В - ага, при незаведенном двигателе автомобиля все нормально, а при заведенном - сразу пробой стабилизатора и выгорание всей платы управления...
А ведь есть же точно такой же стабализатор, но с 20 В на входе - LM1117. Так нет, ставят 15-вольтовый...
Поделиться132023-11-12 16:40:20
- Администратор
- Откуда: Казахстан , Костанайская обл.
- Зарегистрирован: 2021-08-21
- Приглашений: 0
- Сообщений: 2763
- Уважение: [+3/-0]
- Позитив: [+4/-0]
- Пол: Мужской
- Возраст: 61 [1963-07-18]
- Отношение к алкоголю: Безразличен
- Отношение к табаку: Не курю и никогда не курил
- Провел на форуме:
1 месяц 19 дней - Последний визит:
Сегодня 11:17:37
Мне как то повезло найти целую, рабочую соковыжималку, даже сок жали. Потом разобрали, делали из двигателя генератор с приводом от педалей, там асинхронник, с диодом работать не станет, зато возбуждается как генератор на удивление лучше настоящего генератора.
И у Раиса в моё последнее посещениев 2015 г. была соковыжималка, с инструкцией по пользованию. Там в его райцентре Учалах брошеных садов немерено, каждый год туда ездят в июле за ягодами, а в октябре за яблоками. Яблок столько не съесть, жали сок. Надеюсь, не скажете, что тоже воровали. Как ездили,описывал, и вроде не раз. Тоже ноль реакции, а надо бы.
AZUS6 написал(а):
с лампочкой на 200 ватт
А двести ватт будет ли мерцать? 15- ваттная от холодильника когда то мерцала(у меня, а то сейчас "не поймёте" и скажете,а что-сейчас не мерцает?). А если две лампочки включить через два диода , чтоб мерцали в разные полупериоды,будет какой то оптический эффект?
Через диод блендер работал, который я описывал.
А насколько правомерно такое включение двигателя через диод ? сопротивление статорных обмоток ведь постоянному току меньше, и вместо уменьшения может получиться увеличение.
Andrew55 написал(а):
Плата под ним очень часто поджарена.
Установить его не на плату, а в стороне, желательно на какой нибудь металлической пластине.
Поделиться142023-11-12 16:47:27
- Активный участник
- Откуда: Москва
- Зарегистрирован: 2022-03-30
- Приглашений: 0
- Сообщений: 904
- Уважение: [+12/-0]
- Позитив: [+15/-0]
- Пол: Мужской
- Провел на форуме:
3 месяца 7 дней - Последний визит:
Сегодня 12:01:45
Andrew55 написал(а):
Насчет "советского запаса".
Очень обидно, когда хорошо сделанная вещь бездарно погорает именно из-за копеечной экономии на "запасе".
Конечно обидно. Ну нет у меня подходящих конденсаторов на 50в. Зато на 40в полно. Поэтому и выбрал их. Уверен, что подойдут. Смутил только расчет в этом онлайн калькуляторе. К тому же у конденсаторов ведь тоже запас по прочности имеется. Если указано на 40в, значит должен и чуток побольше выдержать….
Главное на Урале в розетку не включать и все будет хорошо…
Отредактировано MSNG (2023-11-12 16:49:55)
Поделиться152023-11-12 16:50:00
- Активный участник
- Откуда: Армения
- Зарегистрирован: 2023-06-12
- Приглашений: 0
- Сообщений: 2109
- Уважение: [+7/-0]
- Позитив: [+0/-0]
- Пол: Мужской
- Возраст: 67 [1957-05-27]
- Отношение к табаку: Не курю
- Провел на форуме:
1 месяц 15 дней - Последний визит:
Сегодня 11:26:11
Andrew55 написал(а):
MiDrive TP03
У меня точно такой, но я его сразу-же переделал на питание от Jump Starter-а
Admin написал(а):
была соковыжималка
Я покупал несколько соковыжималок, причем известных производителей и ни одна из них по качеству выжимания и рядом не стояла с соседской, еще советской, выжималкой. Мои оставляли после выжимания субстанцию в виде пюре, из советской выходили чуть-ли не опилки, сок отжимался по максимуму...
Поделиться162023-11-12 16:58:12
Да нет, там действительно вполне реальное решение - вместо 24 - 2х12. Но простые-то потребители просто выбрасывают сгоревшее реле и меняют на новое. По отзывам в интернете - через год-два почти гарантированно. Само реле при этом не страдает, просто перестает работать.
А вот компрессор - в хлам:
Поделиться172023-11-12 17:50:07
- Активный участник
- Откуда: Дер Собянино
- Зарегистрирован: 2022-03-23
- Приглашений: 0
- Сообщений: 2770
- Уважение: [+6/-2]
- Позитив: [+0/-0]
- Возраст: 70 [1954-05-22]
- Провел на форуме:
18 дней 3 часа - Последний визит:
Вчера 22:00:21
MSNG написал(а):
Понятно. С толку сбила эта фигня. Вижу что фигня, но не могу понять почему…
У меня на 40в. Думаю выдержат.
Легко.

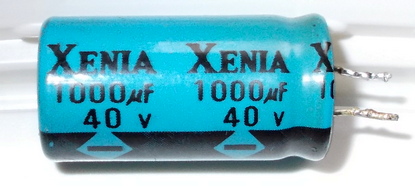

А я вот не видел на 40В конденсаторов... постоянно пользую десятками 470х35В и на 50В... беру в ЧиД... https://www.chipdip.ru/product0/9000565926
А кто-нибудь что-нибудь скажет о качестве именно таких конденсаторов.
Помните синие конденсаторы в неисправном БП от монитора... и везде я именно такие беру... дешёвые.
Отредактировано ВиП (2023-11-12 17:57:56)
Поделиться182023-11-12 18:13:07
- Активный участник
- Зарегистрирован: 2021-09-11
- Приглашений: 0
- Сообщений: 2132
- Уважение: [+20/-0]
- Позитив: [+0/-0]
- Провел на форуме:
1 месяц 16 дней - Последний визит:
Сегодня 11:02:43
MSNG написал(а):
У меня на 40в. Думаю выдержат.
ВиП написал(а):
Легко.
Присоединяюсь. Не стал цитировать момент про "запас", лишнее. Так и есть. Конечно, могу ошибаться, но я не припомню 40 В у "импорта". А вот у наших, вполне себе "удачных" К50-35 такая линейка присутствовала. Мне "плохих" К50-35 не попадалось. Не знаю, как у других.
Отредактировано angren68 (2023-11-12 18:13:51)
Поделиться192023-11-12 18:15:49
- Активный участник
- Откуда: М.о.
- Зарегистрирован: 2022-03-03
- Приглашений: 0
- Сообщений: 863
- Уважение: [+11/-0]
- Позитив: [+53/-0]
- Пол: Мужской
- Возраст: 61 [1963-01-29]
- Провел на форуме:
8 дней 23 часа - Последний визит:
Сегодня 11:27:35
ВиП написал(а):
А я вот не видел на 40В конденсаторов
Были советские, где-то попадались 1000х40в...
Поделиться202023-11-12 18:29:32
- Активный участник
- Откуда: Дер Собянино
- Зарегистрирован: 2022-03-23
- Приглашений: 0
- Сообщений: 2770
- Уважение: [+6/-2]
- Позитив: [+0/-0]
- Возраст: 70 [1954-05-22]
- Провел на форуме:
18 дней 3 часа - Последний визит:
Вчера 22:00:21
angren68 написал(а):
Конечно, могу ошибаться, но я не припомню 40 В у "импорта".
Да полно оказывается https://www.chipdip.ru/catalog/aluminum … ?x.358=jYV и по цене вполне нормальный запас.
Поделиться212023-11-12 18:36:02
- Активный участник
- Зарегистрирован: 2021-09-11
- Приглашений: 0
- Сообщений: 2132
- Уважение: [+20/-0]
- Позитив: [+0/-0]
- Провел на форуме:
1 месяц 16 дней - Последний визит:
Сегодня 11:02:43
Проверил. Реально, у серии К50-35 была линейка на 40 В.
http://www.155la3.ru/datafiles/k50_35_tu_1987.pdf
Поделиться222023-11-12 18:57:50
FDoich написал(а):
Были советские, где-то попадались 1000х40в...
В телевизорах 3УСЦТ
Поделиться232023-11-12 20:02:40
Ну замерьте что в сети какое напряжение. А там может и всё хорошо быть. Или как то так.
То же хорошо, но вопросы возникают. :_)
Поделиться242023-11-12 20:14:12
- Активный участник
- Зарегистрирован: 2021-09-11
- Приглашений: 0
- Сообщений: 2132
- Уважение: [+20/-0]
- Позитив: [+0/-0]
- Провел на форуме:
1 месяц 16 дней - Последний визит:
Сегодня 11:02:43
viczai написал(а):
То же хорошо, но вопросы возникают. :_)
1 % разницы в показаниях?
Если в абсолютных значениях, то не факт, что в Москве также. У меня 225 Вольт чаще всего в сети.
Отредактировано angren68 (2023-11-12 20:16:46)
Поделиться252023-11-12 20:27:27
213-215 Вольт сейчас вот померил .
Если через диод - то 110 вольт .
Отредактировано AZUS6 (2023-11-12 20:34:36)
Поделиться262023-11-12 20:56:46
- Активный участник
- Откуда: Дер Собянино
- Зарегистрирован: 2022-03-23
- Приглашений: 0
- Сообщений: 2770
- Уважение: [+6/-2]
- Позитив: [+0/-0]
- Возраст: 70 [1954-05-22]
- Провел на форуме:
18 дней 3 часа - Последний визит:
Вчера 22:00:21
angren68 написал(а):
viczai написал(а):
То же хорошо, но вопросы возникают. :_)
1 % разницы в показаниях?
Если в абсолютных значениях, то не факт, что в Москве также. У меня 225 Вольт чаще всего в сети.
У мене 219В.
Поделиться272023-11-12 20:58:38
- Активный участник
- Откуда: Дер Собянино
- Зарегистрирован: 2022-03-23
- Приглашений: 0
- Сообщений: 2770
- Уважение: [+6/-2]
- Позитив: [+0/-0]
- Возраст: 70 [1954-05-22]
- Провел на форуме:
18 дней 3 часа - Последний визит:
Вчера 22:00:21
viczai написал(а):
Ну замерьте что в сети какое напряжение. А там может и всё хорошо быть. Или как то так.

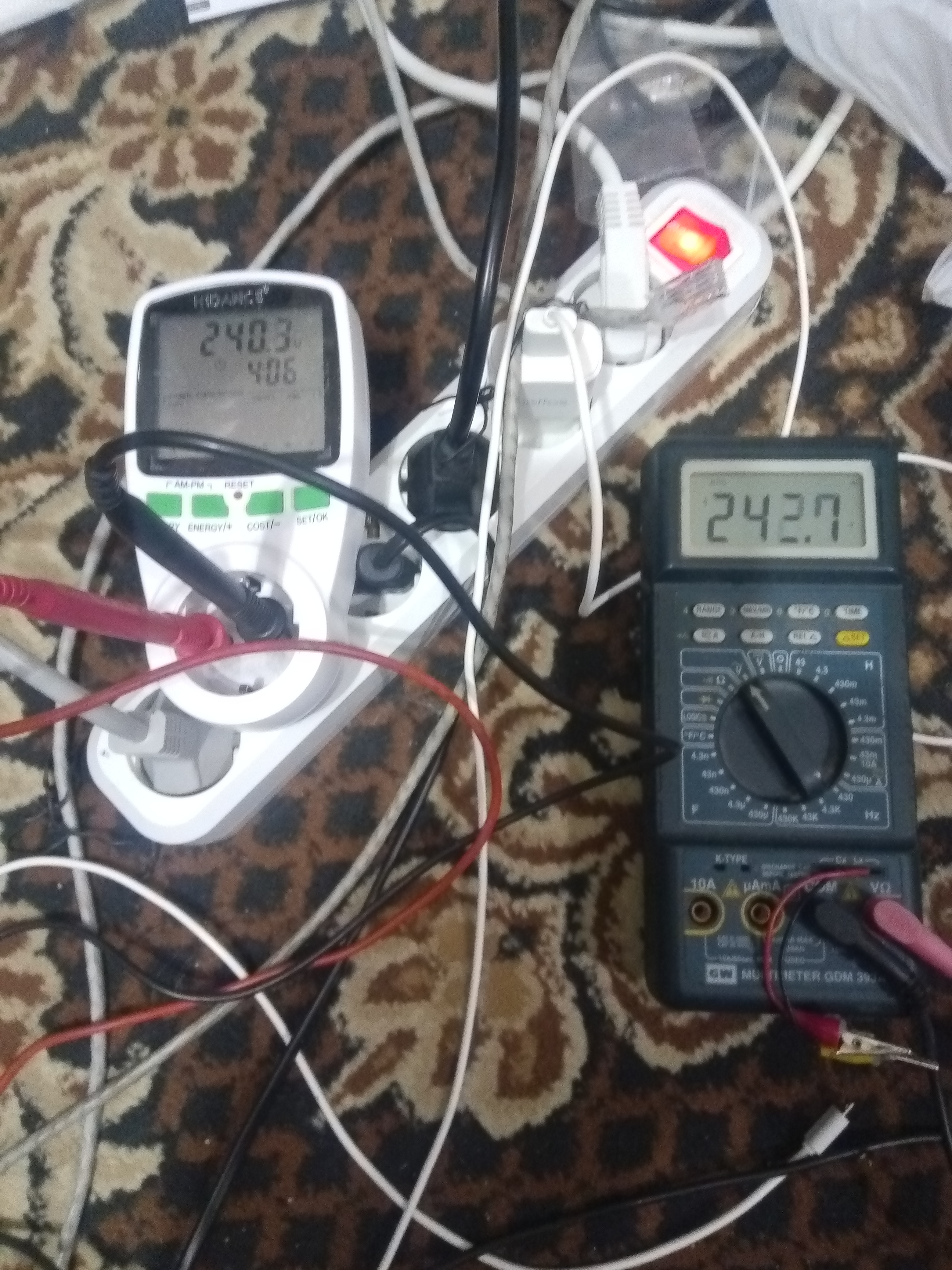

https://forumupload.ru/uploads/001b/4f/ … 781585.jpg
То же хорошо, но вопросы возникают. :_)
Чё там так много разных проводов? Прямо бардак.
Поделиться282023-11-12 21:07:58
- Активный участник
- Откуда: Салацгрива, Латвия
- Зарегистрирован: 2022-03-28
- Приглашений: 0
- Сообщений: 2649
- Уважение: [+24/-0]
- Позитив: [+3/-0]
- Пол: Мужской
- Возраст: 61 [1963-02-02]
- Провел на форуме:
18 дней 10 часов - Последний визит:
Сегодня 00:08:03
Andrew55 написал(а):
Очень обидно, когда хорошо сделанная вещь бездарно погорает именно из-за копеечной экономии на "запасе"
Или из-за бездарного применения хреновых материалов в некоторых узлах.
Писал уже про соковыжималку с её ипанутым винтом. Так вот разбирать её пришлось из-за ручки/стопора. В собранном состоянии на верхнюю часть в пазы надевалась эта металлическая ручка, которая замыкала концевые контакты для безопасности. В металлическую часть какой-то идиот придумал сделать пластмассовые вставки с выступающими осями. Причём из той белой, х*ёвой, которая со временем становится хрупкой, ломкой. На них потом крепились цилиндры с пружинами на корпус. То есть при закрытии верхней части этой ручкой, входящей в пазы, оси приподнимались вверх и замыкали контрики. Не работала выжималка потому, что видно одна ось подломилась. Потом, в процессе разборки с хрустом отломилась. Потом и вторая. Чтобы переработать нарезанную тыкву и морковь, изолентой зафиксировал контакты замкнутыми и верхнюю крышку пришлось мне придерживать руками. Оси приклеил японским клеем потом. На следующий день проверил - вроде крепко. Собрал. Начал закрывать ручкой - опять хрясь. Уже в принципе придумал как решить проблему. Соковыжималка грамотная, корпус металлический. И вот такая засада...
Поделиться292023-11-14 14:18:51
- Активный участник
- Откуда: М.о.
- Зарегистрирован: 2022-03-03
- Приглашений: 0
- Сообщений: 863
- Уважение: [+11/-0]
- Позитив: [+53/-0]
- Пол: Мужской
- Возраст: 61 [1963-01-29]
- Провел на форуме:
8 дней 23 часа - Последний визит:
Сегодня 11:27:35
angren68 написал(а):
у серии К50-35 была линейка на 40 В.
Вот вчера такой попался в разборе... Не 50-35.
Поделиться302023-12-06 22:18:02
Admin написал(а):
А двести ватт будет ли мерцать? 15- ваттная от холодильника когда то мерцала(у меня, а то сейчас "не поймёте" и скажете,а что-сейчас не мерцает?). А если две лампочки включить через два диода , чтоб мерцали в разные полупериоды,будет какой то оптический эффект?
Через диод блендер работал, который я описывал.
А насколько правомерно такое включение двигателя через диод ? сопротивление статорных обмоток ведь постоянному току меньше, и вместо уменьшения может получиться увеличение.
Диод уменьшает мощность ровно в 2 раза . Лампочка мерцает , хотя и не так заметно как 100 и менее ваттные .
Если включить 2 лампочки через 2 диода - то все равно мерцание будет видно, хотя в теории они должны компенсироваться . Что б не было видно - надо их поставить в замкнутый молочный плафон например , как были раньше светильники "таблетка" в подъездах. Не проверял . Ибо плафоны все побили в 90е , а сами основания бесполезны .
Диод последовательно с обмотками . т.е индуктивной нагрузкой включать можно. Так кто знает советский звонок "школьный " (громкого боя) - там зачем то штатно с завода катушка включена через диод Д226Б . Предположу что в целях экономии - диод дешевле , чем делать более высокоомную, и соответтвенно более дорогую катушку ..
Похожие темы
| А поговорить ... | Не про радио | 2024-08-17 |
