Драйвер для светодиодов

Страница: 1 2 3

Сообщений 1 страница 30 из 65

1

  • Автор: MSNG
  • Активный участник
  • MSNG
  • Откуда: Москва
  • Зарегистрирован: 2022-03-30
  • Приглашений: 0
  • Сообщений: 904
  • Уважение: [+12/-0]
  • Позитив: [+15/-0]
  • Пол: Мужской
  • Провел на форуме:
    3 месяца 7 дней
  • Последний визит:
    Сегодня 12:01:45

Есть такие светодиоды. Опыты показали, что оптимальный для них ток 0.25а. при напряжении 10.5в на каждом. Радиатор в этом случае греется до приемлемой температуры 30-40 град.

http://ipic.su/img/img7/fs/_01.1653807086.jpg

Хочу штук 6-8 этих светодиодов поставить в корпус от лампы. Желательно драйвер впихнуть внутрь корпуса. Но места внутри мало и большие трансформаторы не поместятся. Собственно хотелось бы получить совет по драйверу. Какой можно поставить? Может быть штуки 2-3 маленьких драйвера сделать, каждый на 2-3 светодиода? Что посоветуете? Не хочется делать отдельную коробку для драйвера…

http://ipic.su/img/img7/tn/_02.1653807189.jpg

http://ipic.su/img/img7/tn/_03.1653807211.jpg

0

2

  • Автор: FDoich
  • Активный участник
  • FDoich
  • Откуда: М.о.
  • Зарегистрирован: 2022-03-03
  • Приглашений: 0
  • Сообщений: 863
  • Уважение: [+11/-0]
  • Позитив: [+53/-0]
  • Пол: Мужской
  • Возраст: 61 [1963-01-29]
  • Провел на форуме:
    8 дней 23 часа
  • Последний визит:
    Сегодня 11:27:35

На такой ток и конденсаторный балласт проканает.

0

3

  • Автор: 61Welcome61
  • Активный участник
  • Зарегистрирован: 2022-01-23
  • Приглашений: 0
  • Сообщений: 586
  • Уважение: [+4/-2]
  • Позитив: [+2/-5]
  • Провел на форуме:
    13 дней 14 часов
  • Последний визит:
    2023-07-23 19:41:21
FDoich написал(а):

На такой ток и конденсаторный балласт проканает.

Нет, не проканает. Нужен драйвер со стабилизацией тока.

0

4

  • Автор: FDoich
  • Активный участник
  • FDoich
  • Откуда: М.о.
  • Зарегистрирован: 2022-03-03
  • Приглашений: 0
  • Сообщений: 863
  • Уважение: [+11/-0]
  • Позитив: [+53/-0]
  • Пол: Мужской
  • Возраст: 61 [1963-01-29]
  • Провел на форуме:
    8 дней 23 часа
  • Последний визит:
    Сегодня 11:27:35

Так ёмкость и будет ограничивать ток. Только кондёрчик потребуется на 5-6 микрофарад.

0

5

  • Автор: 61Welcome61
  • Активный участник
  • Зарегистрирован: 2022-01-23
  • Приглашений: 0
  • Сообщений: 586
  • Уважение: [+4/-2]
  • Позитив: [+2/-5]
  • Провел на форуме:
    13 дней 14 часов
  • Последний визит:
    2023-07-23 19:41:21
FDoich написал(а):

Так ёмкость и будет ограничивать ток. Только кондёрчик потребуется на 5-6 микрофарад.

Он всего лишь будет одним из элементов делителя напряжения, но никак не стабилизации величины тока, проходящего через диоды.

0

6

  • Автор: FDoich
  • Активный участник
  • FDoich
  • Откуда: М.о.
  • Зарегистрирован: 2022-03-03
  • Приглашений: 0
  • Сообщений: 863
  • Уважение: [+11/-0]
  • Позитив: [+53/-0]
  • Пол: Мужской
  • Возраст: 61 [1963-01-29]
  • Провел на форуме:
    8 дней 23 часа
  • Последний визит:
    Сегодня 11:27:35

Сами практически пробовали?

0

7

  • Автор: Andrew55
  • Активный участник
  • Зарегистрирован: 2021-09-08
  • Приглашений: 0
  • Сообщений: 2593
  • Уважение: [+19/-0]
  • Позитив: [+3/-0]
  • Провел на форуме:
    10 дней 12 часов
  • Последний визит:
    Сегодня 10:56:49

Время драйверов ушло в историю!
Сейчас, чтобы подключить светодиод(ы) к 220, требуется диодный мост и единственная микросхема (например, PT4516).

https://forumupload.ru/uploads/001b/4f/36/11/t938694.jpg

Это не единственная такая микросхема - легион их.

Отредактировано Andrew55 (2022-05-29 12:26:10)

0

8

  • Автор: FDoich
  • Активный участник
  • FDoich
  • Откуда: М.о.
  • Зарегистрирован: 2022-03-03
  • Приглашений: 0
  • Сообщений: 863
  • Уважение: [+11/-0]
  • Позитив: [+53/-0]
  • Пол: Мужской
  • Возраст: 61 [1963-01-29]
  • Провел на форуме:
    8 дней 23 часа
  • Последний визит:
    Сегодня 11:27:35

В данном случае, с 8-ю светиками, не пойдёт, это уже обогреватель получится.

Отредактировано FDoich (2022-05-29 13:01:51)

0

9

  • Автор: Admin
  • Администратор
  • Admin
  • Откуда: Казахстан , Костанайская обл.
  • Зарегистрирован: 2021-08-21
  • Приглашений: 0
  • Сообщений: 2763
  • Уважение: [+3/-0]
  • Позитив: [+4/-0]
  • Пол: Мужской
  • Возраст: 61 [1963-07-18]
  • Отношение к алкоголю: Безразличен
  • Отношение к табаку: Не курю и никогда не курил
  • Провел на форуме:
    1 месяц 19 дней
  • Последний визит:
    Сегодня 11:17:37

Пробел тоже знак
Молчание тоже ответ
Муравей тоже насекомое
... ....... .... .......
и микросхема тоже драйвер.
Микросхема наверно помех будет давать мама не горюй. Или она не ШИМ ?
Вообще рекомендовал бы светодиоды питать пониженным-пусть будет током. увеличив их количество пропорционально уменьшению светимости. Снижается нагрев, увеличивается срок службы, повышается КПД, если драйвер ёмкость, не резистор.И не нужна строгая стабилизация. Одна беда - если ёмкость пробьётся светодиодам каюк. Две последовательно ставить. Или индуктивность можно наверно. Ей не свойственно пробиваться, свойственно обрываться,а это не смертельно.

0

10

  • Автор: 61Welcome61
  • Активный участник
  • Зарегистрирован: 2022-01-23
  • Приглашений: 0
  • Сообщений: 586
  • Уважение: [+4/-2]
  • Позитив: [+2/-5]
  • Провел на форуме:
    13 дней 14 часов
  • Последний визит:
    2023-07-23 19:41:21
Andrew55 написал(а):

Время драйверов ушло в историю!

Тот же драйвер, только в другом исполнении, более современный. На максимальный ток 60 мА. Можно параллелить, но нужно следить за перегревом.
Пишут, что якобы устойчив к EMI, но вот насколько -неизвестно.
Из опыта применения разных светодиодных светильников за последние 6 лет - имеем под сотню в промзоне и в офисных помещениях. Дохнут как раз драйверы. Уже по второму кругу меняем драйверы, а светики умирали всего пару раз, штучно.

Отредактировано 61Welcome61 (2022-05-29 13:45:24)

0

11

  • Автор: Andrew55
  • Активный участник
  • Зарегистрирован: 2021-09-08
  • Приглашений: 0
  • Сообщений: 2593
  • Уважение: [+19/-0]
  • Позитив: [+3/-0]
  • Провел на форуме:
    10 дней 12 часов
  • Последний визит:
    Сегодня 10:56:49
Admin написал(а):

если драйвер ёмкость, не резистор

Ёмкость обманчива. Через нее импульсный ток гораздо более больше среднего. Для светодиода может оказаться смертельно.

0

12

  • Автор: Andrew55
  • Активный участник
  • Зарегистрирован: 2021-09-08
  • Приглашений: 0
  • Сообщений: 2593
  • Уважение: [+19/-0]
  • Позитив: [+3/-0]
  • Провел на форуме:
    10 дней 12 часов
  • Последний визит:
    Сегодня 10:56:49
61Welcome61 написал(а):

На максимальный ток 60 мА

Я привел в пример первую попавшуюся микросхему - просто протянул руку, взял с полки сгоревшую лампочку, лупу 7х ...
Кстати, сгоревших лампочек было много, но во всех - крякнувший светодиод, микросхемы живые. Часто помогает простое закорачивание дохлого светика, но уже лень ремонтом заниматься - цены на китайские лампочки пока позволяют покупать новые. Единственное правило - никогда не брать лампочки более 10 Вт.

0

13

  • Автор: FDoich
  • Активный участник
  • FDoich
  • Откуда: М.о.
  • Зарегистрирован: 2022-03-03
  • Приглашений: 0
  • Сообщений: 863
  • Уважение: [+11/-0]
  • Позитив: [+53/-0]
  • Пол: Мужской
  • Возраст: 61 [1963-01-29]
  • Провел на форуме:
    8 дней 23 часа
  • Последний визит:
    Сегодня 11:27:35

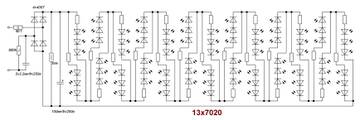

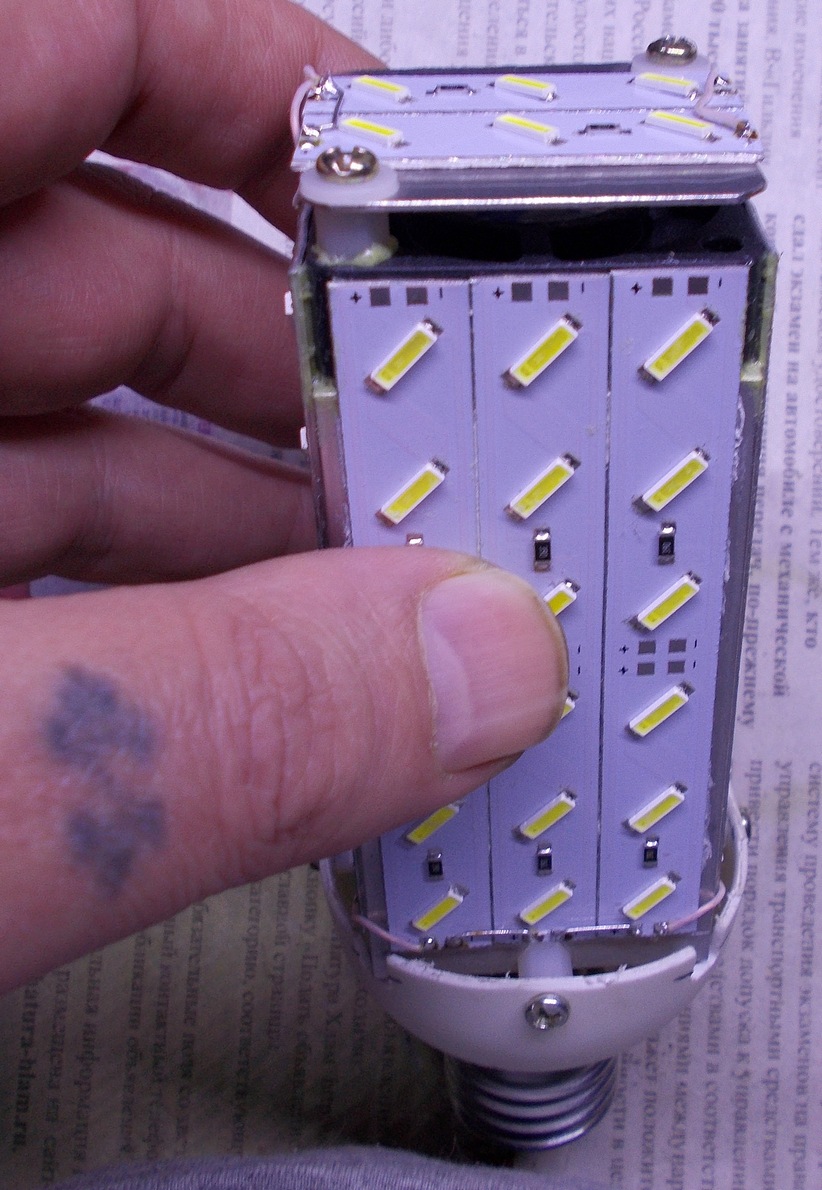

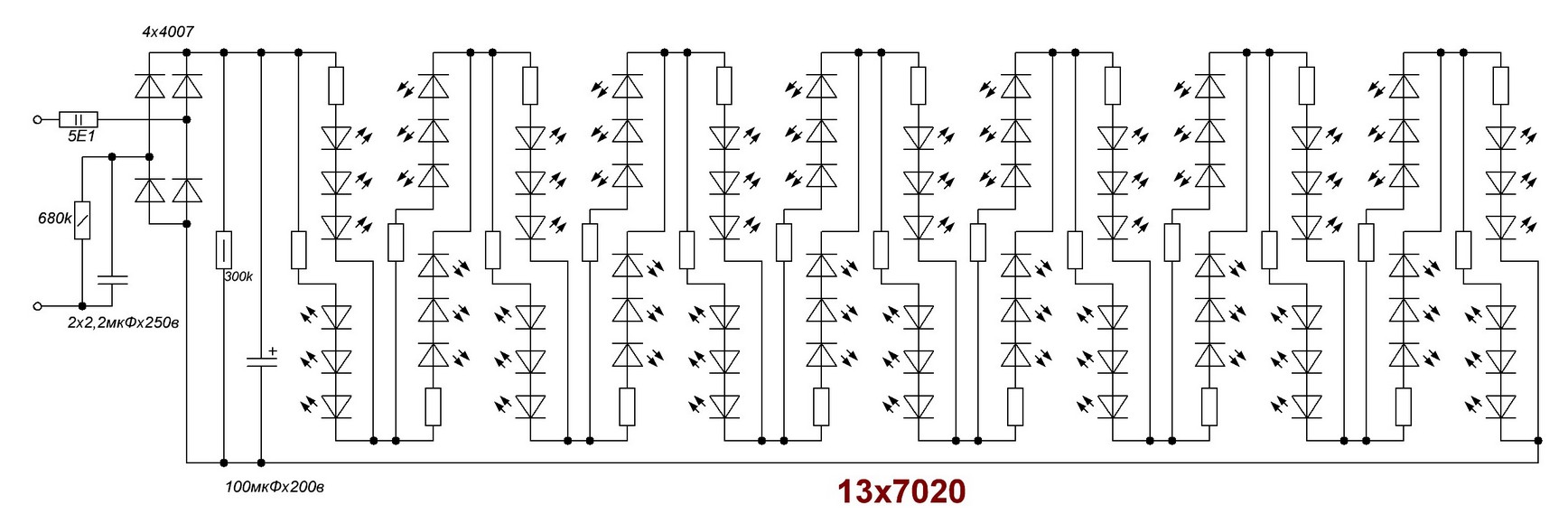

Ещё в 14-м году делал пару лампочек для кап. ремонта в квартире. Одну потом подарил, вторая где-то лежит.
https://forumupload.ru/uploads/001b/4f/36/22/t85605.jpg
https://forumupload.ru/uploads/001b/4f/36/22/t645599.jpg

0

14

  • Автор: Admin
  • Администратор
  • Admin
  • Откуда: Казахстан , Костанайская обл.
  • Зарегистрирован: 2021-08-21
  • Приглашений: 0
  • Сообщений: 2763
  • Уважение: [+3/-0]
  • Позитив: [+4/-0]
  • Пол: Мужской
  • Возраст: 61 [1963-07-18]
  • Отношение к алкоголю: Безразличен
  • Отношение к табаку: Не курю и никогда не курил
  • Провел на форуме:
    1 месяц 19 дней
  • Последний визит:
    Сегодня 11:17:37
Andrew55 написал(а):

Ёмкость обманчива

А если ёмкость + индуктивность (фильтр-пробку)? И регулировать расстройкой по частоте

0

15

  • Автор: DWD
  • Активный участник
  • Зарегистрирован: 2021-09-20
  • Приглашений: 0
  • Сообщений: 80
  • Уважение: [+0/-4]
  • Позитив: [+4/-2]
  • Провел на форуме:
    1 день 2 часа
  • Последний визит:
    2023-12-20 14:56:10

Сейчас понаделали драйверов, но большинство из них линейные стабилизаторы и без ёмких конденсаторов сильно мигают. к тому же на малые токи. Мощность вытягивают только за счёт большого количества последовательных светодиодов.
По этому на токи от сотни мА и выше лучше ставить импульсные преобразователи. Есть микросхемы специально для таких целей.
Не на много сложнее и дороже простых решений, но больше КПД и стабильный ток.

0

16

  • Автор: 61Welcome61
  • Активный участник
  • Зарегистрирован: 2022-01-23
  • Приглашений: 0
  • Сообщений: 586
  • Уважение: [+4/-2]
  • Позитив: [+2/-5]
  • Провел на форуме:
    13 дней 14 часов
  • Последний визит:
    2023-07-23 19:41:21
FDoich написал(а):

Ещё в 14-м году делал пару лампочек для кап. ремонта в квартире.

Жуть! они же мерцают и светоотдача от них постоянно меняется.

Отредактировано 61Welcome61 (2022-05-29 17:58:02)

0

17

  • Автор: MSNG
  • Активный участник
  • MSNG
  • Откуда: Москва
  • Зарегистрирован: 2022-03-30
  • Приглашений: 0
  • Сообщений: 904
  • Уважение: [+12/-0]
  • Позитив: [+15/-0]
  • Пол: Мужской
  • Провел на форуме:
    3 месяца 7 дней
  • Последний визит:
    Сегодня 12:01:45

Приглянулся вот такой вариант.

http://ipic.su/img/img7/fs/_05.1653841506.jpg

В этой схеме использованы диоды 1 ватт (8 шт). У меня немного помощнее. Не понимаю, как рассчитать для тока 0.25а. Транзисторы само-собой потолще поставлю, а как ток 0.25а получить?

0

18

  • Автор: FDoich
  • Активный участник
  • FDoich
  • Откуда: М.о.
  • Зарегистрирован: 2022-03-03
  • Приглашений: 0
  • Сообщений: 863
  • Уважение: [+11/-0]
  • Позитив: [+53/-0]
  • Пол: Мужской
  • Возраст: 61 [1963-01-29]
  • Провел на форуме:
    8 дней 23 часа
  • Последний визит:
    Сегодня 11:27:35
61Welcome61 написал(а):

Жуть! они же мерцают и светоотдача от них постоянно меняется.

Фигню говорите...

MSNG написал(а):

Не понимаю, как рассчитать для тока 0.25а.

Тот, что 56 Ом подбирать в минус. Но "13001" будет хорошей печкой, прикиньте, сколь мощи на нём оседать будет.
Ещё один вариантик пробовал в прошлом году: https://www.belza.cz/ledlight/leddriver2.htm

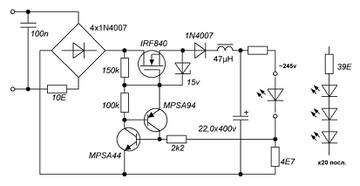

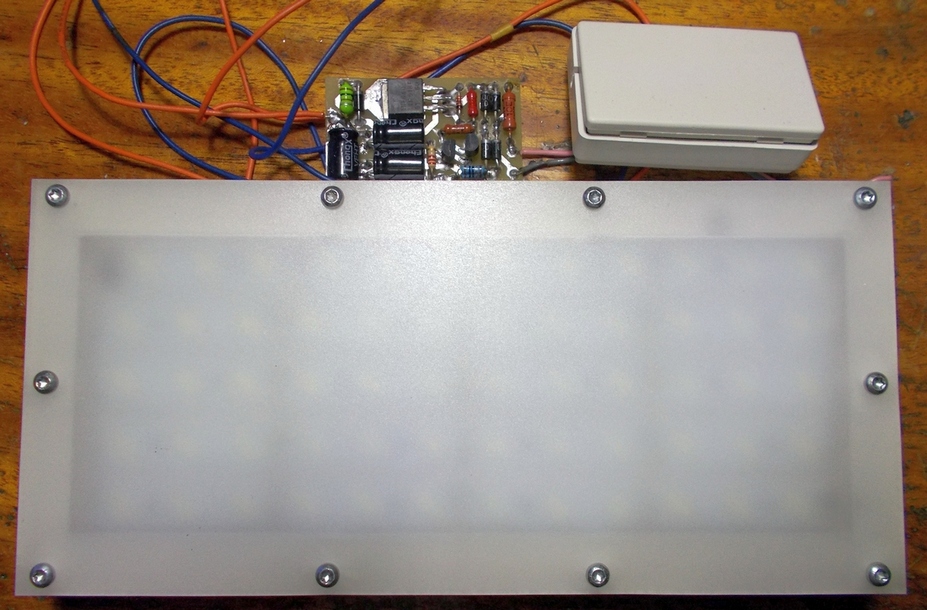

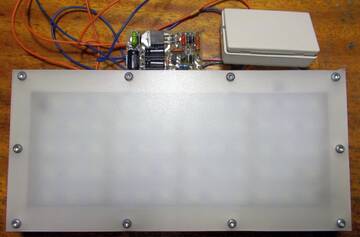

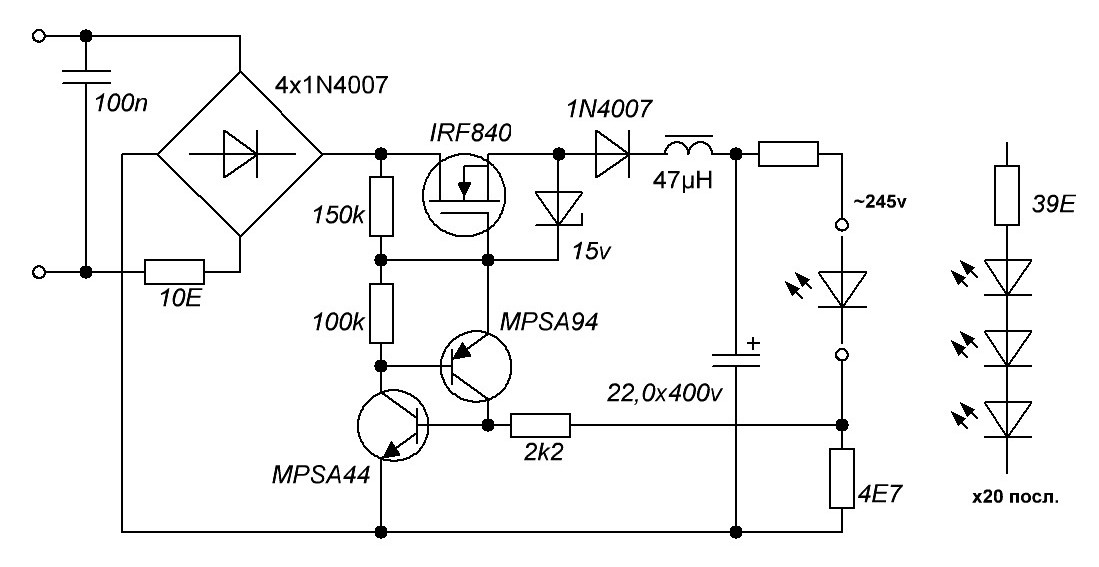

https://forumupload.ru/uploads/001b/4f/36/22/t894983.jpg
https://forumupload.ru/uploads/001b/4f/36/22/t882967.jpg

Отредактировано FDoich (2022-05-29 21:22:14)

0

19

  • Автор: 61Welcome61
  • Активный участник
  • Зарегистрирован: 2022-01-23
  • Приглашений: 0
  • Сообщений: 586
  • Уважение: [+4/-2]
  • Позитив: [+2/-5]
  • Провел на форуме:
    13 дней 14 часов
  • Последний визит:
    2023-07-23 19:41:21
FDoich написал(а):

Фигню говорите...

Да ничуть. Проверьте нормальными приборами вашу лампочку. Производителей ламп и светильников трудно обвинить в желании выпускать очень сложные  и нашпигованные деталями схемные решения просто так, что бы было. Скорее наоборот. Но определенные требования в любом случае они должны соблюдать.
Например вот это
" Т Р Е Б О В А Н И Я  к осветительным устройствам и электрическим лампам,
используемым в цепях переменного тока в целях освещения" от 20 июля 2011 г. № 602
а также ГОСТ Р 54350-2011 - Приборы осветительные. Светотехнические требования и методы испытаний.

0

20

  • Автор: FDoich
  • Активный участник
  • FDoich
  • Откуда: М.о.
  • Зарегистрирован: 2022-03-03
  • Приглашений: 0
  • Сообщений: 863
  • Уважение: [+11/-0]
  • Позитив: [+53/-0]
  • Пол: Мужской
  • Возраст: 61 [1963-01-29]
  • Провел на форуме:
    8 дней 23 часа
  • Последний визит:
    Сегодня 11:27:35

Я стараюсь не спорить с людьми, имеющими высшее образование, неважно в какой области, и всегда внимательно прислушиваюсь к их высказываниям. Но я всё же более практик... Вы наверняка видели мою подпись на Казусе.

0

21

  • Автор: DWD
  • Активный участник
  • Зарегистрирован: 2021-09-20
  • Приглашений: 0
  • Сообщений: 80
  • Уважение: [+0/-4]
  • Позитив: [+4/-2]
  • Провел на форуме:
    1 день 2 часа
  • Последний визит:
    2023-12-20 14:56:10
MSNG написал(а):

Приглянулся вот такой вариант.

FDoich написал(а):

Тот, что 56 Ом подбирать в минус.

Можно рассчитать по формуле:
0,55В/0,25А=2,2 Ом.
Резистор на мощность 0,55В*0,25А=0,14Вт.

FDoich написал(а):

Но "13001" будет хорошей печкой, прикиньте, сколь мощи на нём оседать будет.

Вот именно!
Если без ограничения сетевого тока, то на нём будет падать напряжение 310В-(6...8шт.*10,5В)=310В-63...84В=226В...247В. Что при токе 0,25А даст мгновенную мощность 226В...247В*0,25А=57...62Вт.
Транзистор сгорит мгновенно!
Ограничение по току конденсатором на входе несколько смягчит положение, но, поверьте, не на много. Это уже давно пройденный всеми (кто в теме) этап.
К тому же, от пульсаций Вы ни куда не уйдёте - мигать будут светики прилично, так как электролита на 2мкФ/400В очень мало! Из практики - туда сотню-другую мкФ поставить, то пульсации немного уменьшаться. Но чем больше ёмкость, тем больше действующее падение напряжения на транзисторе и больше мощность на нём.

Короче, мой совет - идите в сторону импульсного драйвера. Больше ни чего не поможет!

Отредактировано DWD (2022-05-30 21:04:16)

0

22

  • Автор: 61Welcome61
  • Активный участник
  • Зарегистрирован: 2022-01-23
  • Приглашений: 0
  • Сообщений: 586
  • Уважение: [+4/-2]
  • Позитив: [+2/-5]
  • Провел на форуме:
    13 дней 14 часов
  • Последний визит:
    2023-07-23 19:41:21
DWD написал(а):

Короче, мой совет - идите в сторону импульсного драйвера.

Так товарищ ответил ВСЕМ  много лет назад и  намного лет вперед: "Выслушаю всех. Сделаю по-своему." А всякие НИОКР, публикации, ГОСТ, ISO, Application Notes - это так, ни о чем...

Отредактировано 61Welcome61 (2022-05-31 07:11:42)

0

23

  • Автор: FDoich
  • Активный участник
  • FDoich
  • Откуда: М.о.
  • Зарегистрирован: 2022-03-03
  • Приглашений: 0
  • Сообщений: 863
  • Уважение: [+11/-0]
  • Позитив: [+53/-0]
  • Пол: Мужской
  • Возраст: 61 [1963-01-29]
  • Провел на форуме:
    8 дней 23 часа
  • Последний визит:
    Сегодня 11:27:35
61Welcome61 написал(а):

Так товарищ ответил ВСЕМ

Только товарищ сам с удовольствием использует импульсные питатели и драйверы СД для освещения в жилых помещениях. :idea:

0

24

  • Автор: MSNG
  • Активный участник
  • MSNG
  • Откуда: Москва
  • Зарегистрирован: 2022-03-30
  • Приглашений: 0
  • Сообщений: 904
  • Уважение: [+12/-0]
  • Позитив: [+15/-0]
  • Пол: Мужской
  • Провел на форуме:
    3 месяца 7 дней
  • Последний визит:
    Сегодня 12:01:45

Попробовал в микрокапе-10 схему с гасящим конденсатором. В принципе работает. Микрокап почему-то не понимает светодиоды с напряжением больше 7.5 вольт. Пришлось поставить 11 шт чтобы получить нужное мне напряжение 84 вольта (8шт по 10.5в).
Гасящий конденсатор 5 мкф. Ток диодов 0.24а, пульсации небольшие, средняя мощность на транзисторе около 3 ватт. Думаю, теперь стоит и в железе попробовать….  o.O

http://ipic.su/img/img7/tn/_01.1654009984.jpg

http://ipic.su/img/img7/tn/_03.1654010007.jpg

0

25

  • Автор: FDoich
  • Активный участник
  • FDoich
  • Откуда: М.о.
  • Зарегистрирован: 2022-03-03
  • Приглашений: 0
  • Сообщений: 863
  • Уважение: [+11/-0]
  • Позитив: [+53/-0]
  • Пол: Мужской
  • Возраст: 61 [1963-01-29]
  • Провел на форуме:
    8 дней 23 часа
  • Последний визит:
    Сегодня 11:27:35

Как продвигается?

0

26

  • Автор: MSNG
  • Активный участник
  • MSNG
  • Откуда: Москва
  • Зарегистрирован: 2022-03-30
  • Приглашений: 0
  • Сообщений: 904
  • Уважение: [+12/-0]
  • Позитив: [+15/-0]
  • Пол: Мужской
  • Провел на форуме:
    3 месяца 7 дней
  • Последний визит:
    Сегодня 12:01:45

Никак. Конденсаторов высоковольтных маленьких нет, а те, что есть, в корпус не помещаются. Буду делать импульсный в отдельной коробке.
Эту схему попробую на макете, тогда отвечу. Пока некогда, на огороде ковыряюсь, много работы…

0

27

  • Автор: ВиП
  • Активный участник
  • ВиП
  • Откуда: Дер Собянино
  • Зарегистрирован: 2022-03-23
  • Приглашений: 0
  • Сообщений: 2770
  • Уважение: [+6/-2]
  • Позитив: [+0/-0]
  • Возраст: 70 [1954-05-22]
  • Провел на форуме:
    18 дней 3 часа
  • Последний визит:
    Вчера 22:00:21

А чё там можно попробовать вместо PT6985-D? Чёт их в Дипе нет, а искать по всей Москве совсем не в кайф. Али не предлагать.

0

28

  • Автор: FDoich
  • Активный участник
  • FDoich
  • Откуда: М.о.
  • Зарегистрирован: 2022-03-03
  • Приглашений: 0
  • Сообщений: 863
  • Уважение: [+11/-0]
  • Позитив: [+53/-0]
  • Пол: Мужской
  • Возраст: 61 [1963-01-29]
  • Провел на форуме:
    8 дней 23 часа
  • Последний визит:
    Сегодня 11:27:35

С какой целью интересуетесь?

0

29

  • Автор: 61Welcome61
  • Активный участник
  • Зарегистрирован: 2022-01-23
  • Приглашений: 0
  • Сообщений: 586
  • Уважение: [+4/-2]
  • Позитив: [+2/-5]
  • Провел на форуме:
    13 дней 14 часов
  • Последний визит:
    2023-07-23 19:41:21
ВиП написал(а):

Чёт их в Дипе нет, а искать по всей Москве совсем не в кайф.

Есть другие места
https://efind.ru/offer/PT6985-D

0

30

  • Автор: ВиП
  • Активный участник
  • ВиП
  • Откуда: Дер Собянино
  • Зарегистрирован: 2022-03-23
  • Приглашений: 0
  • Сообщений: 2770
  • Уважение: [+6/-2]
  • Позитив: [+0/-0]
  • Возраст: 70 [1954-05-22]
  • Провел на форуме:
    18 дней 3 часа
  • Последний визит:
    Вчера 22:00:21
FDoich написал(а):

С какой целью интересуетесь?

[size=16]Да вот такие светильники начали тухнуть. Линейки светятся нормально если от БП напругу подать, а целиком от сети нет. Напруга маленькая. Тот что на фотке не в счёт.
https://s1.hostingkartinok.com/uploads/thumbs/2022/09/8e35365a162aaa3462a237ba69db49bc.png
Чёт ipic.su ошибку выдаёт.

Отредактировано ВиП (2022-09-13 18:15:31)

0

Страница: 1 2 3

Вы здесь » Форум про радио и не только » Источники питания » Драйвер для светодиодов

создать форум
