Измеритель RLC-2
Страница: 1
Сообщений 1 страница 12 из 12
Поделиться12021-08-30 18:58:05
Поделиться22023-07-08 18:46:41

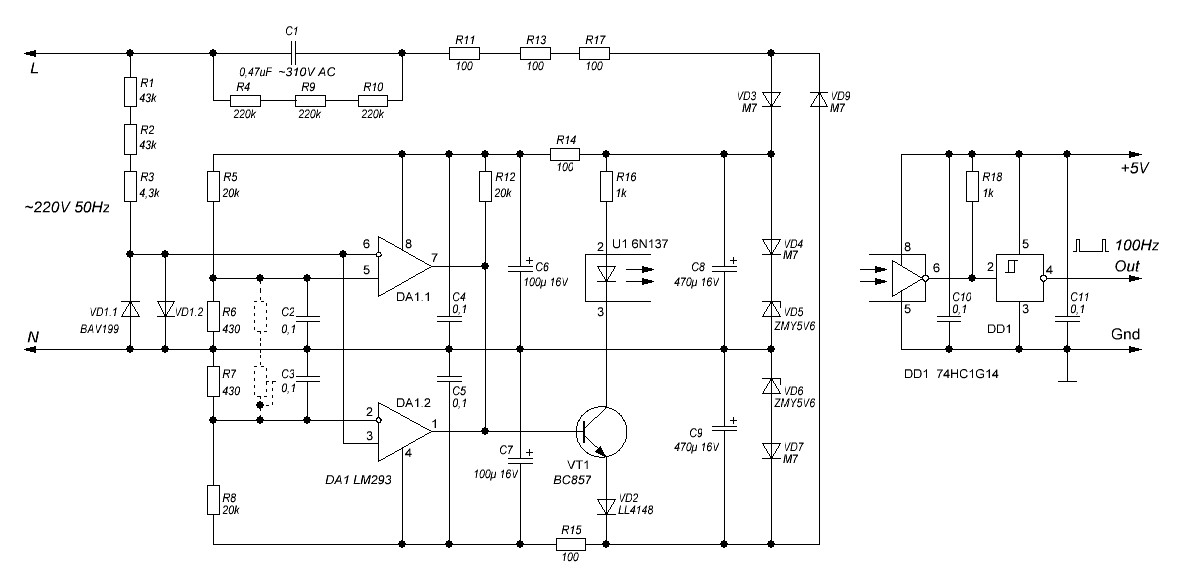

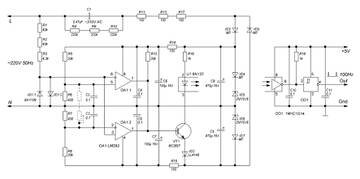

Здравия всем! Поднятая на форуме pro-radio.online тема синхронизации измерений в RLC-2 с сетью канула в Лету, не завершившись ничем. К сожалению, у меня нет сейчас прибора, чтобы проверить её в работе. Сама схема работает, при номиналах R6, R7 430 Ом выдаёт импульсы около 5 мкс, думаю, их можно уиеньшить раза в 4.

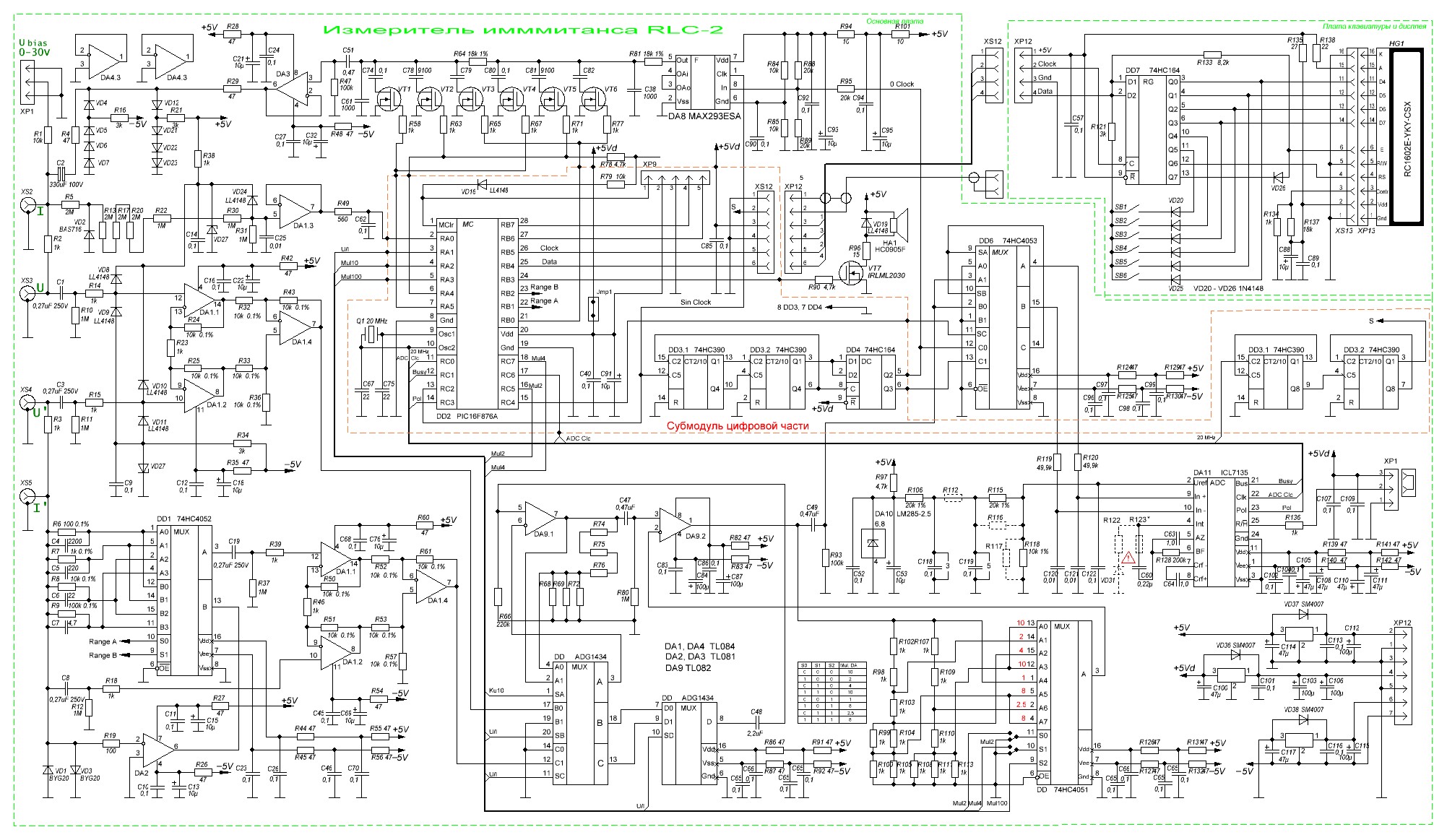

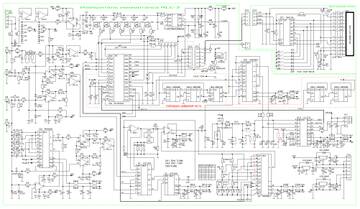

Ещё я наваял схему основной платы с кучей нужных и не очень изменений. Схема пока "не причёсана", выложу чуть позже, хотелось бы услышать компетентное мнение коллег перед заказом плат.
Поделиться32023-07-09 21:10:55
- Активный участник
- Зарегистрирован: 2021-09-11
- Приглашений: 0
- Сообщений: 2132
- Уважение: [+20/-0]
- Позитив: [+0/-0]
- Провел на форуме:
1 месяц 16 дней - Последний визит:
Сегодня 11:02:43
Зашёл ненадолго. Поддержать человека. Но по теме ничего не скажу. В башке другое. Родной брат вчера умер.
Поделиться42023-07-09 21:46:14
Схема пока всё ещё сырая, могут быть неточности, дисплей будет четырёхстрочный. На плате дисплея изменений нет. Основные изменения:
выходной электролит заменён на неполярный (подключить к измерителю заряженный конденсатор можно в любой полярности);
изменены цепи защиты;
Ку=5 реаоизуется не во второй ступени ИУ а в первой (для улучшения КОСС);
отдельные фильтры по питанию для каждого ОУ, для ключей - двойные;
переключатель ток-напряжение для лучшей развязки стал двухступенчатым;
делители напряжения в масштабирующих усилителях выполнены на резисторах одного номинала;
добавлена синхронизация измерений с напряжением питающей сети;
добавлена возможность введения 4-й частоты измерения (20 или 25 кГц) , но это требует изменения программы;
в масштабирующем усилителе добавлены новые коэффициенты усиления (для уменьшения погрешности дискретизации, но их использование тоже требует изменения программы.
Так что последние два пункта - это задел на будущее.
