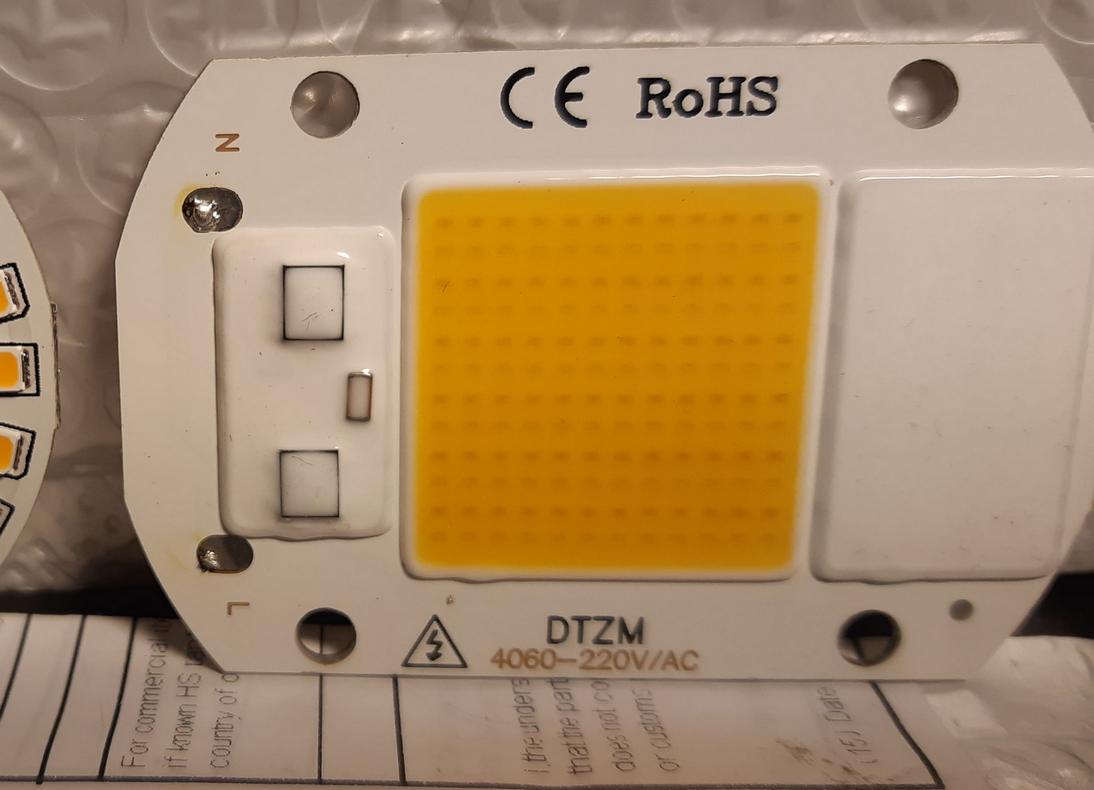

Алюминиевая подложка сильно греется и её надо монтировать на теплоотвод. Если этот теплоотвод будет иметь гальваническую связь с металлической арматурой лампы, то надо озаботиться, чтобы она была электробезопасна для человека. Поэтому и указано положение выводов L и N. Конечно, сама подложка не имеет гальванической связи с элементами схема, но её электропрочность нигде не нормирована.

А не понял, а вы?

Дошли руки до экспериментов. Что одной плате что второй подключение фазы и нуля до фени. Светят так и так. Фаза на подложке не появляется при любом способе подключения.
Греются суки ого-го. Секунд через 10 палец невозможно удержать. Надо думать над теплоотводом. Что их так разогревает? Преобразователи? Ведь, как писал, светодиодные ленты на самоклеющейся основе не греются совсем.

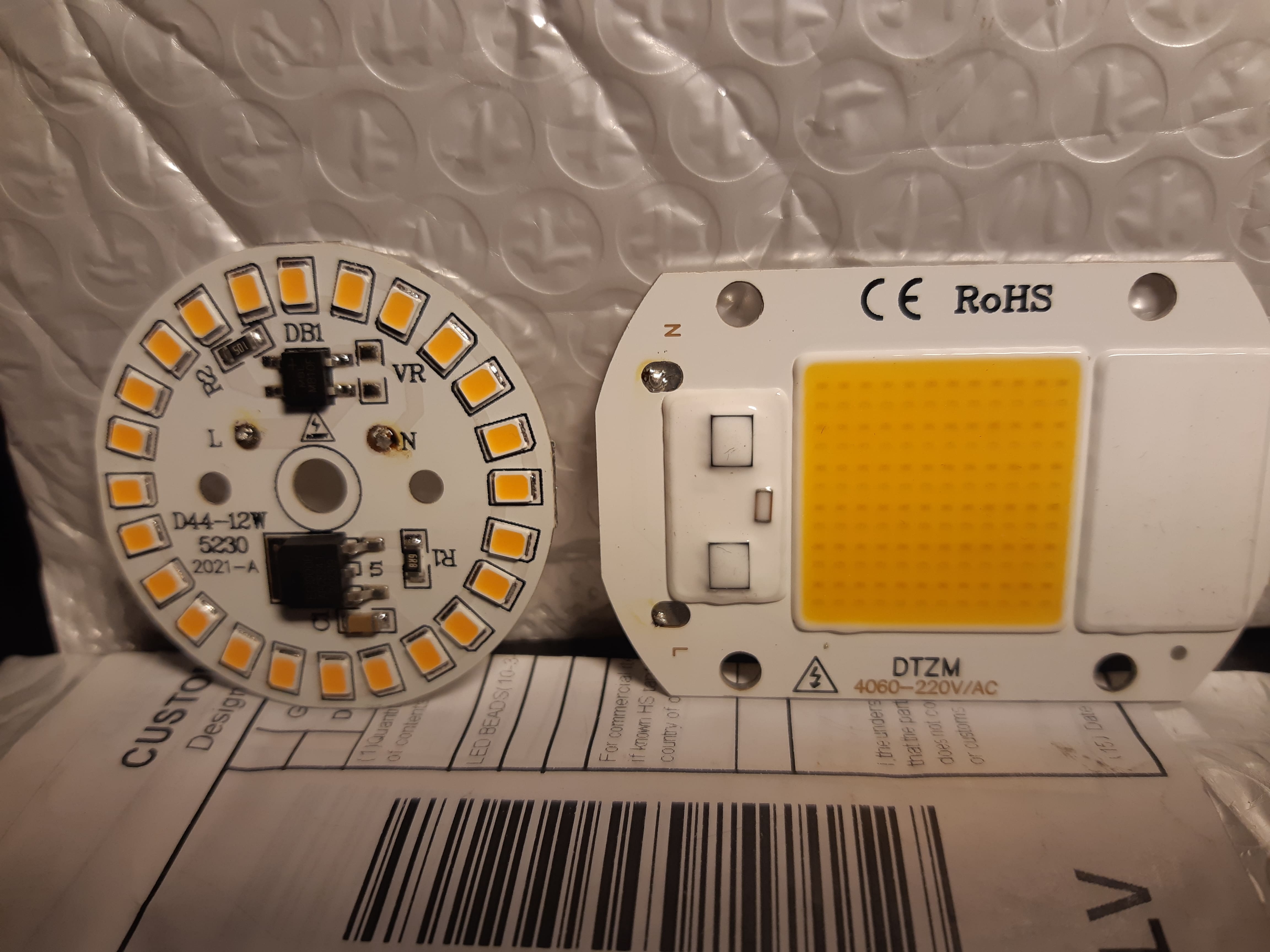

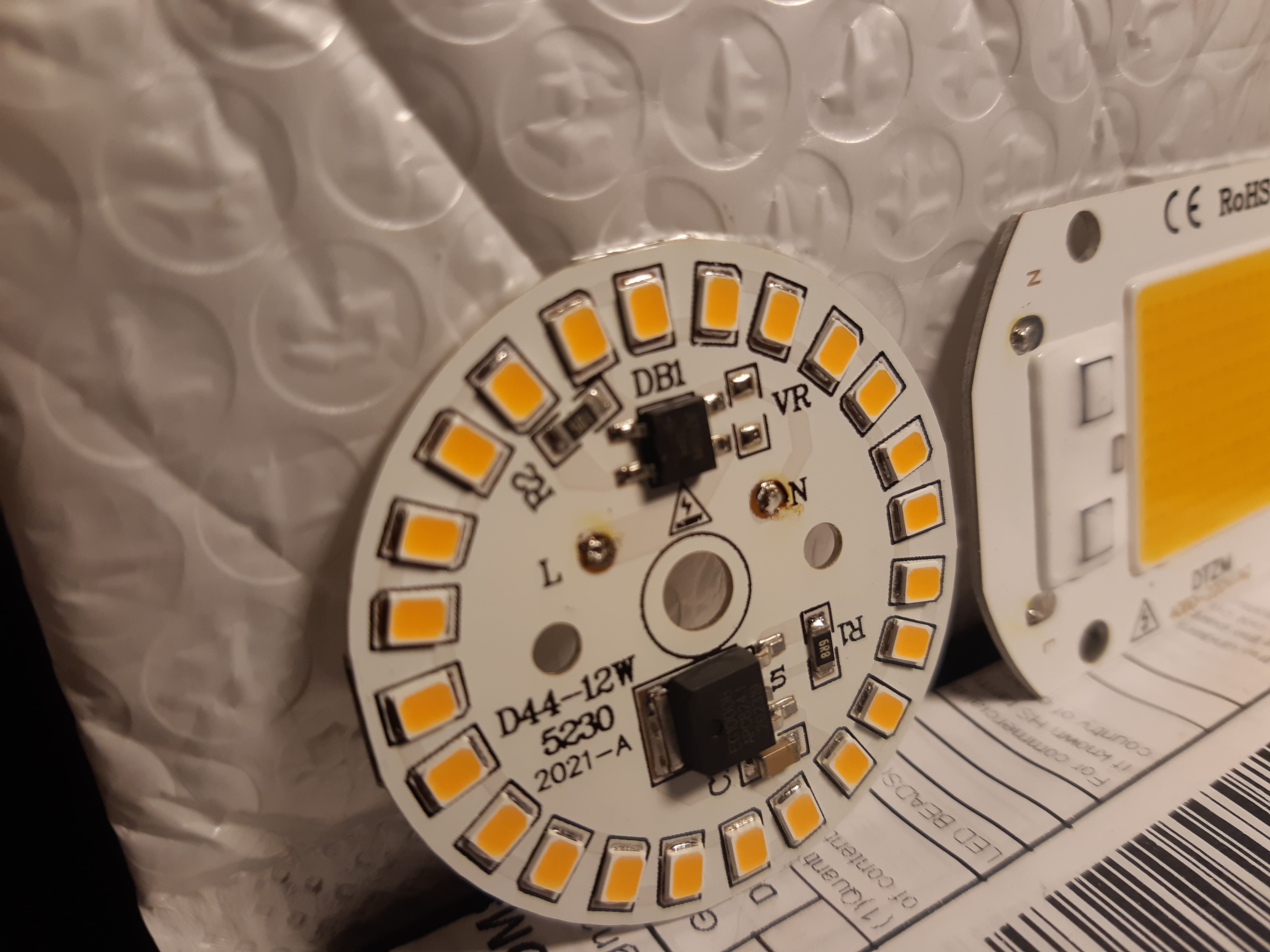

На круглой платке 2 корпуса - с 3 и 4 ногами. Нет на ней восьминожек.    На второй - х.з. сколько ног, так как залиты чем-то белым, напоминающим сопли термопистолета.
Так что фиг знает как

Отредактировано SerSer (2023-12-29 20:31:00)

Основной разогрев от светодиодов, т.к. они сверхъяркие. А на лентах обычные и нагрев у них значительно меньше. Если в сверхъярких уменьшить ток питания, то они перейдут в разряд обычных и будут греться незначитально. Пробуйте. Кстати, лампы что у Сергея сильно мерцают с частотой 100 Гц, т.к. там нет накопительного конденсатора после выпрямительного моста. Чтобы избавиться от мерцания нужно питать эти платы с диодами от постоянного напряжения. Для этого надо взять ещё один выпрямительный мост, нагрузить его на накопительный (фильтрующий) конденсатор и от него запитать плату. Но при этом яркость (и нагрев) сильно в возрастут, т.к. она уже будет питься напряжением около 300 В.

Для этого надо лезть в плату, а это чревато! Надёжнее делать доработку снаружи а лишнее напряжение гасить известными способами, например, питая светильник через гасящий конденсатор с параллельным резистором. У меня на даче так питается наружный светильник.

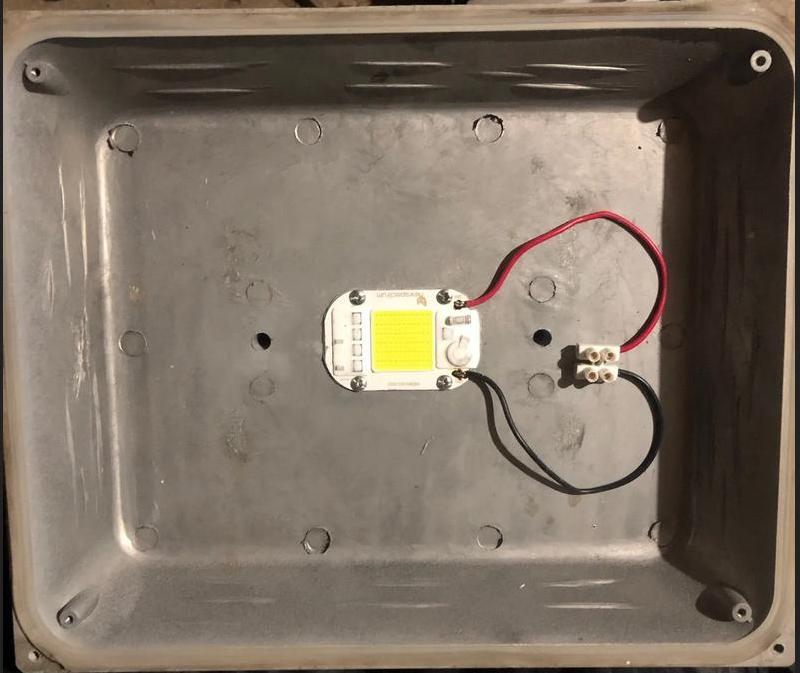

Ну что по фоткам сказал бы я? Та огромная блямба справа однозначно требует большого радиатора, благо, что на ней уже есть четыре крепёжных отверстия, и проблем не возникнет, при наличии металла.
Да и левый, также нужно снабдить радиатором, разбираться с заменой/подбором резистора - это при наличии соответствующих приблуд, коих у вас явно нет. Тот же чип-резистор с платы на алюминиевом радиаторе довольно сложно /нереально снять обычным паяльником.

Так они рассчитывались под реальные нагрузки. Одно дело для нагрузки в 10 мА, другое - для нагрузки в 50 мА... Расчёты элементарны, и в открытом доступе.
Типа: Я БЫ вам посчитал БЫ, но мне надо знать то-то и то-то... А навскидку писать - это к экспериментаторам! Я тоже несколько такого рода, но я должен понимать ТЗ.

Отредактировано angren68 (2023-12-30 00:00:40)

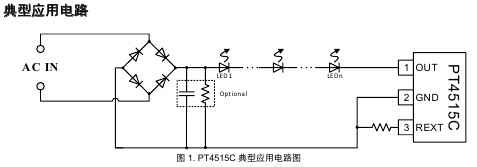

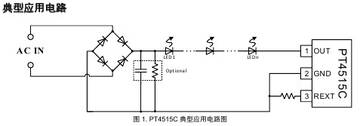

В лампочках обычно ставят PT4515. Ток до 60 мА при входе ~220, фильтрующий конденсатор в даташите нарисован сразу после мостика, помечен как "optional". Ток светодиодов I (mA) = 600 (mV) / R ext (Ohm).

Вроде бы имеет защиту от падения напряжения на микросхеме свыше 80 В (сбрасывает ток) - там все слишком по-китайски, трудно дословно перевести.

Отредактировано Andrew55 (2023-12-30 01:24:53)

Да здесь достаточно иметь тестер, чтоб измерять напряжение на фильтрующем электролите при подключённой плате с диодами. Гасящий конденсатор достаточен с рабочим напряжением 250 В, а его ёмкость будет определять яркость свечения диодов. Можете начать с 100 нФ и дальше до 470 нФ. Главное, чтобы не превысить напряжение на фильтрующем электролите 220 В. Но я его никогда и измерял. Мне не нужна номинальная яркость от светодиодов. Эта плата стоит в декоративном светильнике. Использовал плёночный гасящий конденсатор. Ёмкость не помню, теперь смогу посмотреть только при открытии нового дачного сезона.

Отредактировано ВиНи (2023-12-30 11:38:53)

Лампочка 9 Вт вообще почти холодная.

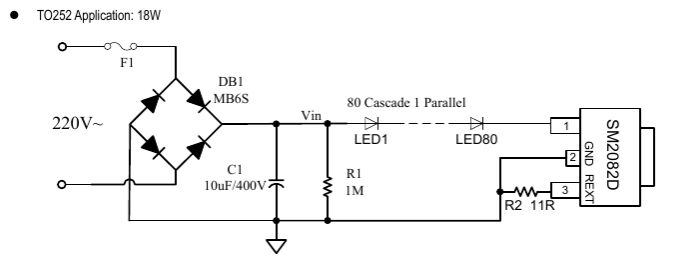

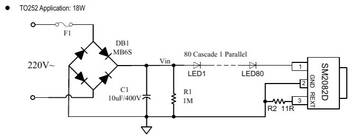

В даташите при 11ом уже 18 ватт. А у него получается почти в 2 раза больше.

Не такая уж она и горячая. В закрытом корпусе работает.

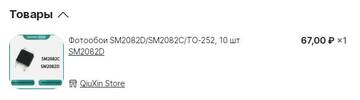

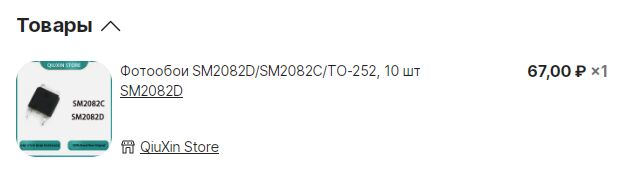

Я уже заказал у китайцев десяток SM2082D. Буду их мучить.    Из этих хреновин блоки питания можно делать. Надо будет попробовать. (И. Нечаев,  Р-05-19.)

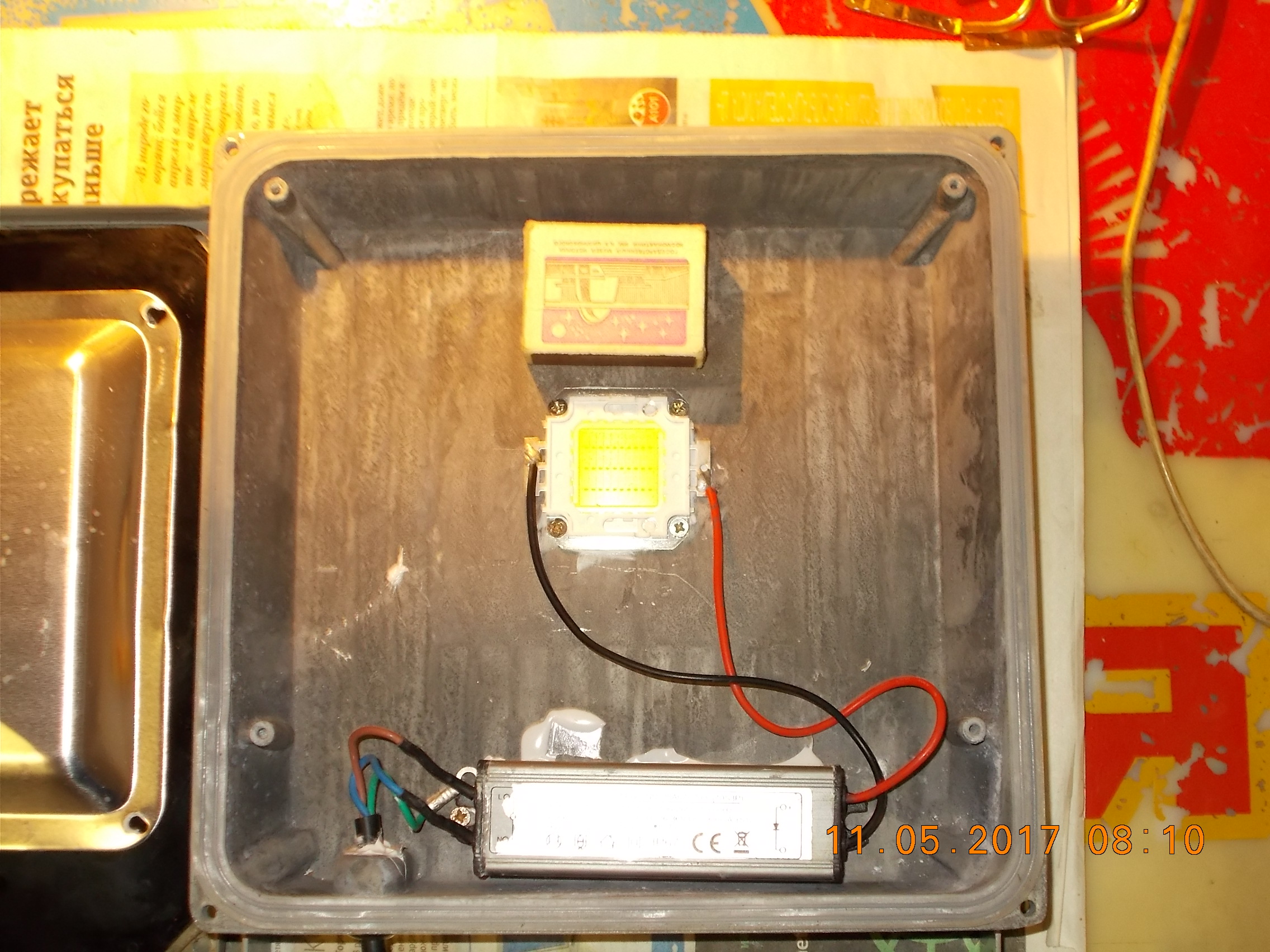

Ну тады рассказывай как вот те 30Вт зажечь без той приблуды.

Я такое даже в страшном сне не надумаю купить... я у AZUS6а учится буду... я экономить буду.
