Ага нашёл  https://pro-radio.online/repair/2280-36 … 2/05-43-05
Продублирую сюда

ВиНи22.05.2008, 05:43
Ну вот и обещанное.

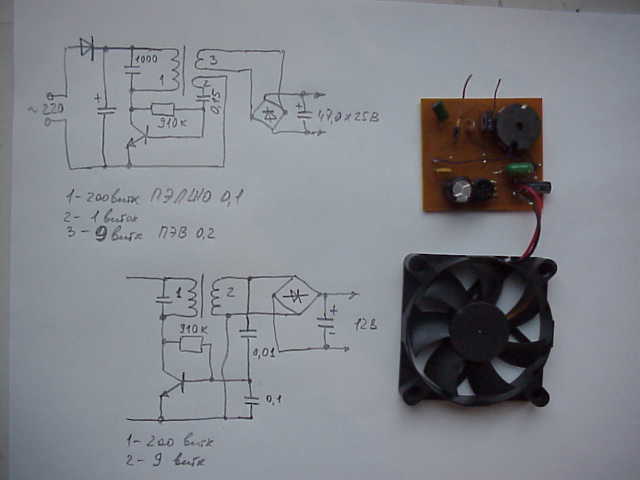

Первая (верхняя) схема для случая, когда нужна гальваническая развязка цепи питания вентилятора от сети. Тогда на трансе мотаются три обмотки.
Вторая схема только с двумя обмотками (что гораздо приятнее). Цепь питания вентилятора гальванически связана с сетью, но кому от этого плохо?! От вентиляторной обмотки берётся и положительная обратная связь для самовозбуждения генератора.

Эти схемы рисовались давным давно. После многих лет их повторения в разных модификациях установлено, что резистор смещения 910 кОм надо соединить не с коллектором, а с положительной шиной питания 310 В. Тогда запуск происходит более устойчиво и начинается уже при питающем напряжении 30 В. Параллельный первичной обмотке конденсатор может иметь ёмкость 1000 ... 3000 пФ с рабочим напряжением не менее 630 В. На коллекторе развивается напряжение (практически синусоида с постоянным смещением 310 В) амплитудой около 600 В. Поэтому транзистор должен быть с максимальным напряжением на коллекторе около 700 В. Я использую КТ8170А1. До этого использовал MJE 13003, но наш лучше.

До 3 Вт в нагрузке никакого радиатора транзистору не нужно. Он едва теплится. Трансформатор мотался на броневом сердечнике Ф22 мм проницаемостью 1500 или 2000. И тот, и другой годятся. Но жаба душит и лень давит. В последних своих изделиях для дежурного источника я мотаю этот транс на антенном стержне М400НН Ф8 мм длиной 35 мм.

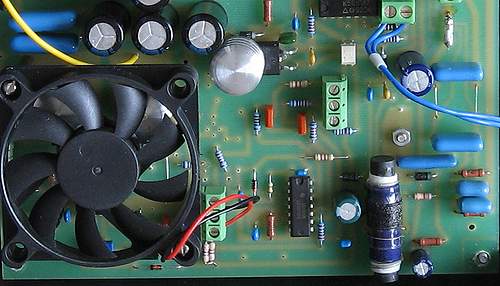

В первичной обмотке 300 витков (три ряда по 100 витков ПЭШО 0,1 без какой-либо межслойной изоляции). Во вторичной обмотке у меня 16 витков ПЭШО 0,2 мм. С неё через диод Шоттки на электролит и питание м/с IR2153 16 В. Вентилятор питается от этого же источника через резистор. Тебе для 12 В надо соответственно уменьшить витки до 12. Обмотка обратной связи состоит из одного витка. Транзистор на обратной стороне прикручен на соответствующий фольгированный участок платы (рядом со тержнем виден хвост винта с гайкой).

Такой вспомогательный источник легко может быть спрятан в спичечный коробок.

ВиНи22.05.2008, 08:13

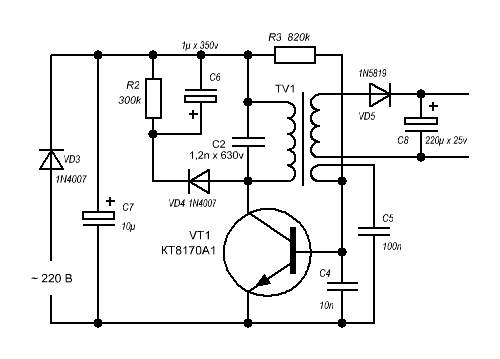

Вот точная схема дежурного источника.

Частота генерации определяется индуктивностью первичной обмотки и параллельной ей ёмкостью. При указанных мной параметрах она лежит в интервале 60...80 кГц. От нагрузки частота практически не зависит. Это генератор синусоидальных колебаний, а не блокинг, поэтому преобразование в постоянку можно делать и однополупериодным выпрямлением, и мостовой схемой, и умножением. Частоту можно менять (если надо) длиной сердечника или его перемещением внутри каркаса, т.е. изменением индуктивности первичной обмотки. Если из схемы исключить конденсатор, образующий колебательный контур в коллекторной цепи, то схема превратится в блокинг-генератор. Обратный выброс на коллекторе легко превышает допустимую величину, и транзистор выходит из строя!.

Повторюсь. От отдельной обмотки обратной связи можно легко избавиться, используя для этой цели (как показано выше) нагрузочную обмотку.

-----------------------------------------------
Заметил в первом своём сообщении неверное высказывание: "На коллекторе развивается напряжение (практически синусоида с постоянным смещением 310 В) амплитудой около 600 В." Не с амплитудой, а с размахом! Амплитуда близка к напряжению первичного источника питания (около 300 В при питании от ~ 220 В)
