Вопрос-ответ,или просто поговорить, но про радио

Сообщений 61 страница 90 из 262

61

Вообще я планировал сделать в виде насадок на щупы. Чтобы можно было снимать эти иголки. Особенно это для осциллографа подойдет, как мне кажется. Я для этого их и покупал. Иголочка должна хорошо протыкать окислы и покрытие на платах или паяльную маску. И врезаться в припой на контакте и не соскальзывать.
Ладно, что-нибудь попробую придумать…. %-)


0

62

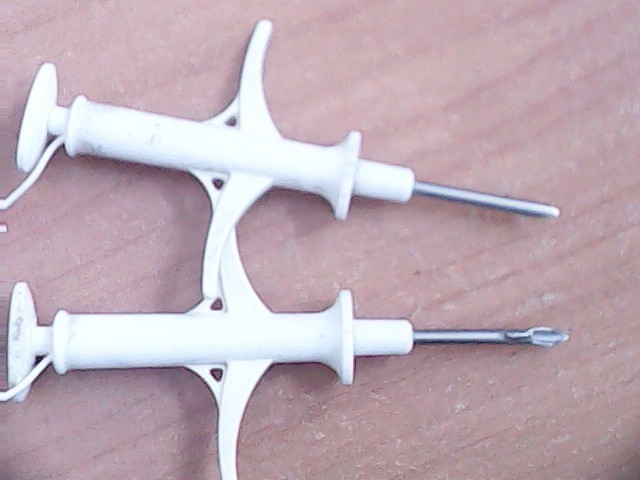

https://forumupload.ru/uploads/001b/4f/36/2/t787181.jpg
У меня обычные иголки от какой то ветеринарии.

0

63

MSNG написал(а):

в виде насадок на щупы

Для этого прекрасно подходят контакты "Молекс" от компъютерного блока питания. Вынуть из корпуса разъёма, припаять к иголкам, а сверху термоусадку.

+1

64

Сделал вот такой щуп для проверки транзисторов. В принципе это для китайского приборчика, но можно сделать разъем для подключения к любому другому тестеру.

http://ipic.su/img/img7/tn/_01.1672327148.jpg

Основа для щупа это контактная планка разрезанная на кусочки по 3 дырочки. Эти куски склеены. Внутренние контакты удалены, а в отверстия вставлены щупы-иголки. В последней части внутренние контакты остались и в них можно вставлять разъем для подключения к какому-то прибору.

http://ipic.su/img/img7/tn/_02.1672327195.jpg

Иголки надежно контачат с ножками транзистора, даже если они кривые или чем-то покрыты. В общем, для оценки работоспособности и основных параметров транзистора вполне достаточно.
В планах сделать что-то подобное для проверки смд в корпусе sot23.
Надо же эти иголки куда-то применить….   o.O

http://ipic.su/img/img7/tn/_03.1672327262.jpg

http://ipic.su/img/img7/tn/_04.1672327287.jpg

0

65

MSNG написал(а):

Сделал вот такой щуп для проверки транзисторов. В принципе это для китайского приборчика, но можно сделать разъем для подключения к любому другому тестеру.

http://ipic.su/img/img7/tn/_01.1672327148.jpg

Основа для щупа это контактная планка разрезанная на кусочки по 3 дырочки. Эти куски склеены. Внутренние контакты удалены, а в отверстия вставлены щупы-иголки. В последней части внутренние контакты остались и в них можно вставлять разъем для подключения к какому-то прибору.

http://ipic.su/img/img7/tn/_02.1672327195.jpg

Иголки надежно контачат с ножками транзистора, даже если они кривые или чем-то покрыты. В общем, для оценки работоспособности и основных параметров транзистора вполне достаточно.
В планах сделать что-то подобное для проверки смд в корпусе sot23.
Надо же эти иголки куда-то применить….   o.O

http://ipic.su/img/img7/tn/_03.1672327262.jpg

http://ipic.su/img/img7/tn/_04.1672327287.jpg

А если выводы транзистора на плате треугольником?

0

66

  Ну и что? У корпуса они все равно в линию.
Сделаю и треугольником. Иголок еще много осталось.  :D


0

67

Andrew55 написал(а):

Вызывает сомнение контакт иголочки-с-трубочкой. Там во-первых, пружинка-без-пайки, то есть, контакт по умолчанию ненадёжный. Плюс пружинка - во-первых, индуктивность, во-вторых - нагревательный элемент, если мерить ток.
А так - хреналитам делов - припаять провод и вставить (просто-на-трении или на клею) в корпус стандартного щупа.

Вы верите "Motorola"? У них в станциях GP340 и её собратьях, а это огромное количество радиостанций, именно так подключается внешняя гарнитура, разъёмы программирования, и т.д. И эти станции сертифицированы под Military... И не только Motorola, очень много серьёзных фирм такое делали для своего оборудования. Конечно, зависит от конкретного производителя аксессуара. Любую хорошую вещь запортачить несложно. Но само такое решение - очень грамотный ход, поверьте!

ВиП написал(а):

А если выводы транзистора на плате треугольником?

По-любому для корректной работы этого тестера деталь надо выпаивать из платы. А там по-барабану, можно и ноги подогнуть, как надо.

Отредактировано angren68 (2022-12-29 19:37:13)

0

68

angren68 написал(а):

ВиП написал(а):

    А если выводы транзистора на плате треугольником?

По-любому для корректной работы этого тестера деталь надо выпаивать из платы. А там по-барабану, можно и ноги подогнуть, как надо.

Это как... корпуса ТО-39, ТО-72, а если SOT-103? да хоть наш МП39... я уж молчу про ТО-3

Отредактировано ВиП (2022-12-29 20:47:01)

0

69

ВиП написал(а):

Это как... корпуса ТО-39, ТО-72, а если SOT-103? да хоть наш МП39... я уж молчу про ТО-3

Отредактировано ВиП (Сегодня 22:47:01)

Реально, вопрос не понял. Любой транзистор надо реально выпаять из платы для тестирования. А вот подключать можно как угодно. Порядок подключения выводов абсолютно не важен. Так что к любому корпусу при отсутствии переходников можно просто подпаять проводки, и вставить в САМУЮ удачную для такого применения ZIF-панель. Но нельзя изобрести такой разъём, который абсолютно ВСЕ виды транзисторов УДОБНО позволит измерить. Каждому - своё!  :D
P.S. Про наш МП39 вообще круто! Завтра выберу время, покажу измерения в своём (не китайском!) транзистортестере!
  :D

Отредактировано angren68 (2022-12-29 21:17:32)

0

70

В сети есть схемы тестеров для транзисторов, которые якобы позволяют проверять транзисторы без выпаивания. В этих схемах транзистор включается как генератор и проверяется работает он или нет. Я их не пробовал, но при желании можно разобраться и попробовать.
Я предложил просто щуп для подключения. А куда и для чего его подключать решать вам…..  ;)


0

71

MSNG написал(а):

В сети есть схемы тестеров для транзисторов, которые якобы позволяют проверять транзисторы без выпаивания. В этих схемах транзистор включается как генератор и проверяется работает он или нет. Я их не пробовал, но при желании можно разобраться и попробовать.
Я предложил просто щуп для подключения. А куда и для чего его подключать решать вам…..

Да мы все тут друг друга много лет хоть и немного, да знаем. И знаем уровень друг друга. Но зачем с годами начинать верить в несусветную чушь? Я прекрасно могу ещё поверить в тестеры емкостей, без выпаивания из схемы, поскольку малый уровень измерительного сигнала подаётся, и это ещё понять можно. Не во всех случаяхх, но в 90% сработает. Но прооверить параметры транзистора , не выпаивая его из схемы??? Фикция... Цэшкой на пробой прверить можно, и всё. Остальное - с выпайкой!
:angry:
P.S. Транзистор можно включить генератором не всегда, если есть шунтирующие цепи, а они ЕСТЬ. Тем более, в наше время, когда параллельно с транзисторам включены микроконтроллеры, и ещё много чего. Такие схемы имеют право на существование, но с огромным количеством оговорок. Они - узкоспециализированные! ИМХО.
P.P.S. А насчёт щупов подключения - великолепно. У меня несколько таких "иголок" стоят как раз в программаторе радиостанций, но там несколько другие "иголки", их и иголками то признать трудно, Наконечники шарообразные, они могут спокойно на свои контакты "заехать " сбоку, подчиняясь небольшим неровностям поверхности, и выпаяны из "моторыл". Но там это неважно, и иголки бы подошли.

Отредактировано angren68 (2022-12-29 21:57:13)

0

72

angren68 написал(а):

Но прооверить параметры транзистора , не выпаивая его из схемы???

Так там не об измерении параметров речь. Просто проверка - пробит - не пробит.

0

73

Tadas написал(а):

Так там не об измерении параметров речь. Просто проверка - пробит - не пробит.

Насчёт пробит/не пробит - обычная цэшка справится!  :D А вот посмотреть - какой коэффициент усиления у транзистора - там и нужен транзистортестер, о котором была речь. ;)
P.S. Много лет не думал, что понадобится h21 измерять. Лежал компьютерный БП, я даже о нём не думал. Родственник невзначай спросил: есть ли? Достал железку. Не работает. Но не взрываетсы, не дымит. Ради хохмы прогнал транзисторы через прибор, и глазам не поверил. У одного транзистора h21 оказался около 10 при паспортных 300. Звонился цэшкой нормально. Заменил. БП запустился! Я реально в ступор ушёл.  :crazyfun:

0

74

И видимо один из тех, что трансик с 494-й качает?

Отредактировано FDoich (2022-12-29 23:16:04)

0

75

Tadas написал(а):

angren68 написал(а):

    Но прооверить параметры транзистора , не выпаивая его из схемы???

Так там не об измерении параметров речь. Просто проверка - пробит - не пробит.

Ну так и я о том же. Измерять Н21 это уже 1 из 1000.

0

76

ВиП написал(а):

Ну так и я о том же. Измерять Н21 это уже 1 из 1000.

Так и я о том. Когда уже всё проверил, всё целое, но не работает, остаётся вариант "последнего подозренния"...

Отредактировано angren68 (2022-12-30 21:35:30)

0

77

angren68 написал(а):

ВиП написал(а):

    Ну так и я о том же. Измерять Н21 это уже 1 из 1000.

Так и я о том. Когда уже всё проверил, всё целое, но не работает, остаётся вариант "последнего подозренния"...

Отредактировано angren68 (Сегодня 21:35:30)

Я всё равно что-то в это верю с трудом. Ну было бы это аналог... но импульсы... хм.

0

78

ВиП написал(а):

Я всё равно что-то в это верю с трудом

Я тоже когда-то не верил, но когда в 90-х принесли какой-то катушечник с неисправным квазисенсорным управлением на К155 и КТ315, я тоже сначала охуевал, пока не заменил почти все 315-е. А ведь цешкой нормально звонились, хотя я сразу заметил некоторую разницу в Б-Э и Б-К переходах, сравнил с исправными новыми и уже только потом замерил Н21. Всё срослось. Хотя и не особо импульсный режим.

0

79

FDoich написал(а):

И видимо один из тех, что трансик с 494-й качает?

Отредактировано FDoich (Вчера 01:16:04)

Кстати, да, именно такой.
P.S. Почему-то не заметил сообщения раньше. Шрифт всё-таки играет роль.

0

80

https://prohelps.ru/pinout-rj45/

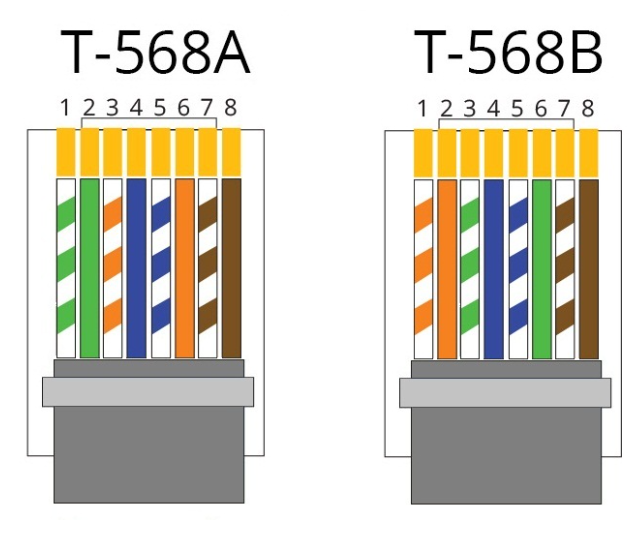

Для чего так сделано? Одна пара ( к примеру,T-568B- зелёный и бело-зелёный)https://forumupload.ru/uploads/001b/4f/36/2/t620373.png
- 3-6, а не рядом - 3-4 ?

0

81

Зачем нужен перекрестный (кроссовый) сетевой кабель? Чтобы объединить в сеть 2 компьютера без дополнительного оборудования. Обыкновенным кабелем компьютеры можно соединить только через какое-то устройство. Разветвитель, маршрутизатор, роутер… А кроссовый кабель позволяет соединить 2 компьютере напрямую, присвоить им любые IP адреса и они будут работать в такой маленькой сети. Иногда это удобно, например если надо быстро перекачать большой объем информации с одного компа на другой. Или просто нет лишних точек подключения к сети.

0

82

Admin написал(а):

https://prohelps.ru/pinout-rj45/
Для чего так сделано? Одна пара ( к примеру,T-568B- зелёный и бело-зелёный)
- 3-6, а не рядом - 3-4 ?

По моему мнению ( нигде не встречал такое объяснение, сам вывел, так сказать), это идёт из истории развития различных вариантов стандартов в связной технике. Для какой-никакой стандартизации. Представим себе ситуацию, что началось всё с телефонной розетки, типа RJ11. Там четыре контакта. Там по центральной (синей) паре идёт "линия". А по двум внешним проводам (чаще всего оранжевой паре) можно было передавать какие-либо данные, например, первые "системные" телефоны в аналоговых Мини-АТС-ках были четырёхпроводными, и по крайним проводам шли данные. В дальнейшем это перешло и к сетям. Когда их массово стали строить на "витых парах", а не на коаксиальных кабелях, как было раньше.
В случае такого применения упрощались монтажные работы при монтаже сетей. По одной витой паре до розетки у рабочего места доставлялся и Ethernet, и телефонная линия. При стандартной расцветке в монтажных работах могли принимать участие разные люди. Ошибок не возникало. Дополнительно, можно было в качестве гнезда RJ-11 для подключения телефона спокойно использовать гнездо RJ-45. Повторюсь - моё личное мнение.
P.S. Кстати, бывает и четырёхпроводная (двухпарная) "витая пара".

MSNG написал(а):

Зачем нужен перекрестный (кроссовый) сетевой кабель?

Насколько я понял автора вопроса, его смутила очерёдность, а не его перекрёстность. А так я на 100% с вами согласен. Это как в случае с соединением по СОМ - порту.

Отредактировано angren68 (2023-05-27 13:42:15)

0

83

Кабель передачи данных RJ-45 содержит 4 пары проводов, каждый из которых состоит из сплошной цветной проволоки и полоски того же цвета. Для коннектора RJ-45 предусмотрены два стандарта: T-568A и T-568B. Хотя есть 4 пары проводов, Ethernet 10BaseT / 100BaseT использует только 2 пары: оранжевый и зеленый. Остальные два цвета (синий и коричневый) могут использоваться для второй линии Ethernet или для телефонных соединений. Два стандарта проводки используются для создания перекрестного кабеля (T-568A на одном конце и T-568B на другом конце) или прямого кабеля (T-568B или T-568A с обоих концов).

0

84

Одна пара используется для передачи (1,2 контакты, как правило оранжевый и бело-оранжевый провода) и одна пара для приема (3,6 контакты, как правило зеленый и бело-зеленый провода). На активном сетевом оборудовании - наоборот*. Нетрудно заметить, что пропущена центральная пара контактов: 4, 5. Эту пару специально оставили свободной: если в ту же розетку вставить RJ11, то он займет как раз свободные контакты. Таким образом можно использовать один кабели и одну розетку, для LAN и, например, телефона.
*Перекрестный обжим не используется давно, все современные сетевые карты и свитчи лет 20 умеют авто MDI/MDX.

0

85

Почти про радио...

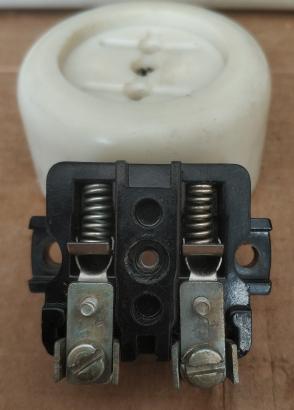

Вот как купить таких несколько? Чтоб именно такая конструкция. Нескольких фирм и НЕфирм приобретал - разбираешь и грустно становится. А на фотке СССР-овская. Что, не делают сейчас так?
https://forumupload.ru/uploads/001b/4f/36/26/t254342.jpg

Отредактировано prusony (2023-06-08 10:54:36)

0

86

https://www.google.com/search?q=Розетка шнайдер&oq=Розетка шнайдер&gs_lcrp=EgZjaHJvbWUyBggAEEUYOTIHCAEQABiABDIHCAIQABiABDIHCAMQABiABDIHCAQQABiABDIHCAUQABiABDIHCAYQABiABDIHCAcQABiABDIHCAgQABiABDIHCAkQABiABNIBCDgwNDJqMGo3qAIAsAIA&sourceid=chrome&ie=UTF-8
Немец натуральный. Из последнего что есть достойного. А про сов, я думаю тут никто не поможет. Китай не предлагать то же понятно. Себе домой только Шнайдер или АББ. Нет  значит не трогаю. Пусть лежит. Пока появится в продаже.

0

87

...только я всегда эти розетки пропаивал вот тут:
https://forumupload.ru/uploads/001b/4f/36/11/t766918.jpg
Ну, и - сейчас их все евреизировать пришлось, сверлом на 4.5 мм.

0

88

prusony написал(а):

Вот как купить таких несколько? Чтоб именно такая конструкция. Нескольких фирм и НЕфирм приобретал - разбираешь и грустно становится.

На развалах у дедов, которые сидят со всяким барахлом.
И сейчас есть нормальные розетки, очень современные и вполне надежные. Так что фанатеть особенно причин нет.

0

89

Andrew55 написал(а):

пропаивал вот тут

Я просто шкуркой все поверхности проводящие зачищал. С 90-х в гараже несколько таких...

0

90

viczai написал(а):

А про сов, я думаю тут никто не поможет.

Я тоже. 5 штук таких отправились на помойку после ремонта. Правда были "под коробку".

0
