нефиг звонить. Даташит надо смотреть

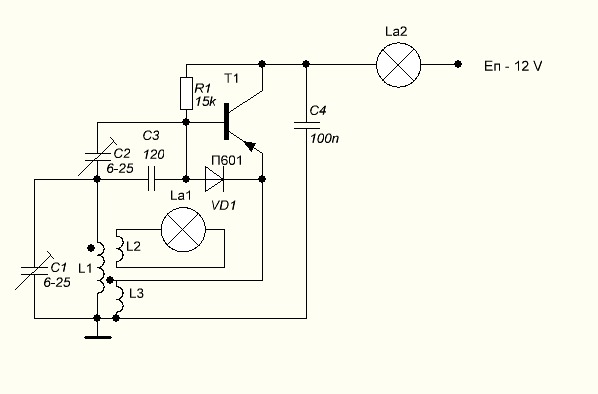

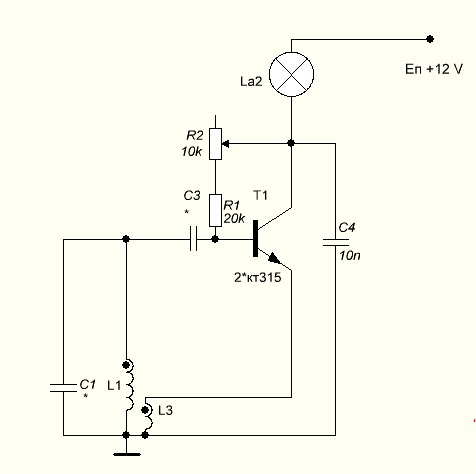

Мне думается, при возникновении генерации в данной схеме ток станет больше. Это будет из-за того, что наличествует диод база-эмиттер, который только повышает угол отсечки транзистора до почти 180 градусов и увеличивает нагрев транзистора. Он не нужен. Бояться пробоя эмиттерного перехода не следует.

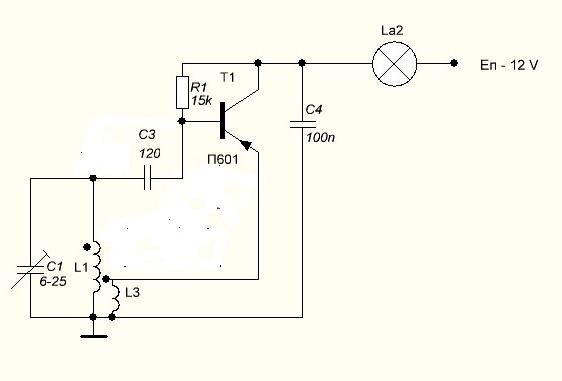

Я в такой схеме всегда включал эмиттер к отводу от L1, чтобы не морочиться с лишней катушкой L3.

Ну дык, если у вас известно количество витков L3 - так от стольки витков и отвод. Если это число таки требует подбора - удобнее, конечно, подбирать на отдельной катушке (а потом уже сделать отвод).
А "поведение" тока определяется величиной R1 - можно ведь загнать транзистор и в режим A (без отсечки), тогда ток (средний, разумеется) вообще не будет зависеть от наличия/отсутствия генерации.
А зачем такой раритетный транзистор???

Отредактировано Andrew55 (2022-11-27 15:06:03)

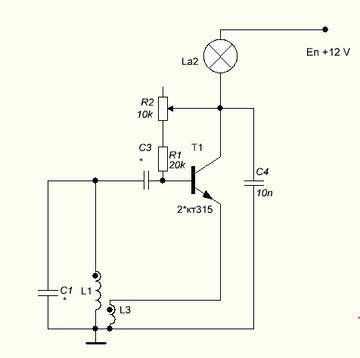

Описанное поведение генератора нетрудно понять. Для работы автогенератора необходимо создать в каскаде положительную обратную связь (ПОС) с коэффициентом К_ос передачи больше единицы. Упрощённо, этот суммарный коэффициент определяется произведением трёх других коэффициентов:

• коэффициент трансформации катушки связи в контурную катушку (при единичном коэффициенте магнитного потокосцепления катушек равен отношению полного числа витков контурной катушки к числу витков катушки связи),

• коэффициент передачи по напряжению эмиттерного повторителя,

• коэффициент ёмкостной связи контура с входом усилительного каскада, который грубо можно считать отношением емкости связи С₃ к суммарной ёмкости С₃ + С_вх, где С_вх - входная ёмкость усилительного каскада. Здесь, по науке, конечно надо учитывать не только ёмкостное входное сопротивление, а полное, но для понятия сути работы это усложнение можно опустить.

А теперь можно "играть" компонентами схемы и наблюдать результат. Если уменьшать число витков катушки связи, будет возрастать ПОС за счёт увеличения коэффициента трансформации катушки связи в контурную катушку. Значит увеличится угол отсечки, увеличится мощность генерации и мощность рассеяния. Для задающего генератора это не здорово и уменьшить мощность можно уменьшением ёмкостной связи контура с каскадом, т.е. уменьшением ёмкости связи С₃. Таким образом уменьшится влияние транзистора на колебательный контур и повысится стабильность частоты генерации. Казалось бы, в стремлении повышения стабильности частоты можно довести число витков катушки связи до одного и даже меньше. Но здесь ждёт другое ограничение - уменьшается магнитное потокосцепление контурной катушки с катушкой обратной связи. Так что, во всём надо искать компромисс.

Вытачивал из стеклотекстолита. К иголочкам многожильный медный провод в самой мягкой изоляции. Вставлял в сквозное отверстие и заливал эпоксидкой. На щупы  "натягивал" цветные термоусадки.

  Иголки – сталь. А корпус что-то вроде латуни.
Понятно что способов много можно придумать. Осталось только выбрать более подходящий….
Я вообще думал сделать в виде насадок на щупы. Что бы можно было снимать или ставить когда надо. Для осциллографа например.


А фиг его знает.
Насчет иголок. Цвет серый, но не магнитятся. Какой-то металл.
