Вопрос-ответ,или просто поговорить, но про радио

Так апериодический каскад тоже в определенной степени резонансный (только в более широкой полосе), т.е. "добротность" похуже.
И, кстати, там далеко не "весь спектр выделится", а только набор продуктов преобразования вх. сигнала и гетеродина, их мощных гармоник и их интермодуляции. Остальные будет сильно ослаблены.
И тут беда в другом: низкая ПЧ 100кГц - в настоящее время огромная "дыра" для проникновения сигналов всяких инверторов, БП, систем освещения и т.п. Частоты 35...100 кГц - давно "любимый" диапазон всяких преобразователей.

Отредактировано f300 (2025-04-15 12:55:19)

0

Поделиться4862025-04-15 13:10:45

Автор: Admin
Администратор
Откуда: Казахстан , Костанайская обл.
Зарегистрирован: 2021-08-21
Приглашений: 0
Сообщений: 3629
Уважение: [+4/-0]
Позитив: [+13/-0]
Пол: Мужской
Возраст: 61 [1963-07-18]
Отношение к алкоголю: Безразличен
Отношение к табаку: Не курю и никогда не курил
Провел на форуме:
2 месяца 3 дня
Последний визит:
Сегодня 12:38:16

Ну и не 100 кГц у цепочки R11 C12. Тут больше похоже на "дифференцирующую цепь", которая выделит более высокие частоты. Конечно, более высокие частоты хуже усилятся и счётной детектор их хуже посчитает. Ну и селективность УВЧ -имеет смысл применить там полевой транзистор, их тогда не было, да и у меня тогда, или регенеративный умножитель добротности, мой любимый способ.
Я ставил вместо R 11 контура на разные частоты, и получалось две зеркальные настройки рядом, которые контур УВЧ никак не разделяет, и можно было на него забить,как раз там поставить апериодичнский каскад. Для вещательных станций полоса пропускания была маловата, и они проходили с искажениями, а для служебных станций на 57 МГц самое то.
С повышением частоты ПЧ контура качество улучшилось, но громкость падала.C15 и C16 делал переменными для постройки под разные значения ПЧ.

0

Поделиться4872025-04-15 13:46:41

Автор: f300
Активный участник
Откуда: Минск
Зарегистрирован: 2025-02-19
Приглашений: 0
Сообщений: 142
Уважение: [+2/-0]
Позитив: [+1/-0]
Пол: Мужской
Провел на форуме:
1 день 19 часов
Последний визит:
Сегодня 08:48:05

Так там ведь четко написано, что максимальное усиление УПЧ - на 100 кГц. И к тому же R11C12 - это не элементы апериодического каскада, а смесителя. А С12 - разделительная емкость.
И вообще ИМХО - не стоит практически теребенькать сейчас схемотехнику, которая основывалась на элементной базе и ЭМО тех времен.
И еще - "простые" схемы, как правило, всегда сложны в настройке и повторяемости

Отредактировано f300 (2025-04-15 13:54:47)

0

Поделиться4882025-04-15 14:03:38

Автор: Admin
Администратор
Откуда: Казахстан , Костанайская обл.
Зарегистрирован: 2021-08-21
Приглашений: 0
Сообщений: 3629
Уважение: [+4/-0]
Позитив: [+13/-0]
Пол: Мужской
Возраст: 61 [1963-07-18]
Отношение к алкоголю: Безразличен
Отношение к табаку: Не курю и никогда не курил
Провел на форуме:
2 месяца 3 дня
Последний визит:
Сегодня 12:38:16

Тут да, написано. Это схема с журнала "Радио"не помню какого-то 60х или 70х годов прошлого века. А я её первый раз увидел в девяностых годах в книге не меньшей ветхости, называлась "Радиоприёмеые устройства" Там она была почти без комментариев.
Книга та кстати из библиотеки, и у меня её украли и до сих пор в ту библиотеку должен.
А что до теребеньканья, то причину уже указывал в первых постах этой серии
Вопрос-ответ,или просто поговорить, но про радио

f300 написал(а):

настройке и повторяемости

А главное- сложны в пользовании

0

Поделиться4892025-04-15 15:13:48

Автор: viczai
Активный участник
Откуда: ЮжУрал
Зарегистрирован: 2022-05-06
Приглашений: 0
Сообщений: 1651
Уважение: [+3/-14]
Позитив: [+2/-0]
Провел на форуме:
2 месяца 0 дней
Последний визит:
Сегодня 12:37:38

Ну да наверно вот такие радиостанции ловить. :_)
https://russian.rt.com/russia/news/1464 … sudnyi-den

0

Поделиться4902025-04-15 15:27:34

Автор: Admin
Администратор
Откуда: Казахстан , Костанайская обл.
Зарегистрирован: 2021-08-21
Приглашений: 0
Сообщений: 3629
Уважение: [+4/-0]
Позитив: [+13/-0]
Пол: Мужской
Возраст: 61 [1963-07-18]
Отношение к алкоголю: Безразличен
Отношение к табаку: Не курю и никогда не курил
Провел на форуме:
2 месяца 3 дня
Последний визит:
Сегодня 12:38:16

Ну да. Раньше было больше такого, и на КВ и на УКВ

0

Поделиться4912025-04-15 15:34:50

Автор: f300
Активный участник
Откуда: Минск
Зарегистрирован: 2025-02-19
Приглашений: 0
Сообщений: 142
Уважение: [+2/-0]
Позитив: [+1/-0]
Пол: Мужской
Провел на форуме:
1 день 19 часов
Последний визит:
Сегодня 08:48:05

viczai написал(а):

Ну да наверно вот такие радиостанции ловить. :_)

Не люблю такие дурковатые картинки

0

Поделиться4922025-04-15 16:03:43

Автор: viczai
Активный участник
Откуда: ЮжУрал
Зарегистрирован: 2022-05-06
Приглашений: 0
Сообщений: 1651
Уважение: [+3/-14]
Позитив: [+2/-0]
Провел на форуме:
2 месяца 0 дней
Последний визит:
Сегодня 12:37:38

Комиксы. :_)

Отредактировано viczai (2025-04-15 16:23:25)

0

Поделиться4932025-04-16 11:39:29

Автор: Admin
Администратор
Откуда: Казахстан , Костанайская обл.
Зарегистрирован: 2021-08-21
Приглашений: 0
Сообщений: 3629
Уважение: [+4/-0]
Позитив: [+13/-0]
Пол: Мужской
Возраст: 61 [1963-07-18]
Отношение к алкоголю: Безразличен
Отношение к табаку: Не курю и никогда не курил
Провел на форуме:
2 месяца 3 дня
Последний визит:
Сегодня 12:38:16

LLL_MMM написал(а):

ТДА7021

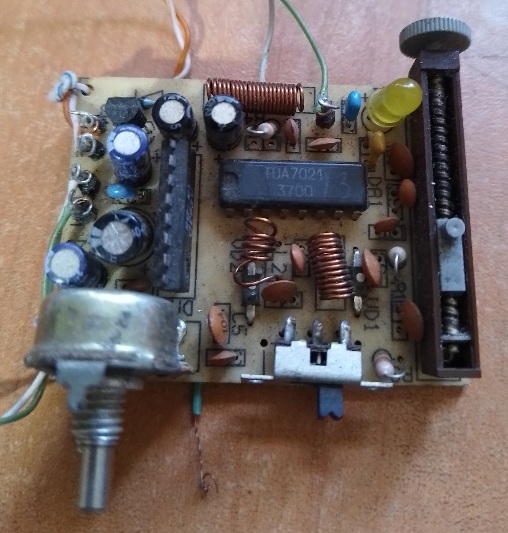

Есть такая даже на плате
А можно ли её повысить, скажем, до 144 МГц ? И сможет ли узкополосную ЧМ принимать.
А сбоку припёку- используемая наполовину A283D.Неплохо бы её на отдельную плату и использовать полностью, для АМ. Хотя есть сведения что она только до 12,5 МГЦ
https://dzen.ru/a/ZUZzg43_DkueiMsH

0

Поделиться4942025-04-16 12:45:43

Автор: f300
Активный участник
Откуда: Минск
Зарегистрирован: 2025-02-19
Приглашений: 0
Сообщений: 142
Уважение: [+2/-0]
Позитив: [+1/-0]
Пол: Мужской
Провел на форуме:
1 день 19 часов
Последний визит:
Сегодня 08:48:05

Admin написал(а):

ТДА7021

Пишут, что эксперименты показали, что она может устойчиво работать в диапазоне 30...170 МГц. И узкополосные может принимать.
https://www.qrz.ru/schemes/contribute/u … a7021.html

Отредактировано f300 (2025-04-16 12:49:19)

0

Поделиться4952025-04-16 21:05:53

Автор: Admin
Администратор
Откуда: Казахстан , Костанайская обл.
Зарегистрирован: 2021-08-21
Приглашений: 0
Сообщений: 3629
Уважение: [+4/-0]
Позитив: [+13/-0]
Пол: Мужской
Возраст: 61 [1963-07-18]
Отношение к алкоголю: Безразличен
Отношение к табаку: Не курю и никогда не курил
Провел на форуме:
2 месяца 3 дня
Последний визит:
Сегодня 12:38:16

А кабель "колокольчиковый", которым тюнер с телевизором соединяют видео и аудио, , какое сопротивление имеет, не годится заместо РК-75 ? (иногда желателен тонкий кабель)

0

Поделиться4962025-04-16 21:17:13

Автор: f300
Активный участник
Откуда: Минск
Зарегистрирован: 2025-02-19
Приглашений: 0
Сообщений: 142
Уважение: [+2/-0]
Позитив: [+1/-0]
Пол: Мужской
Провел на форуме:
1 день 19 часов
Последний визит:
Сегодня 08:48:05

Admin написал(а):

А кабель "колокольчиковый", которым тюнер с телевизором соединяют видео и аудио, , какое сопротивление имеет, не годится заместо РК-75 ? (иногда желателен тонкий кабель)

Заместо рк-75 куда? В качестве кабеля снижения?

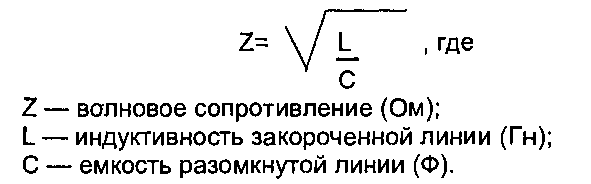

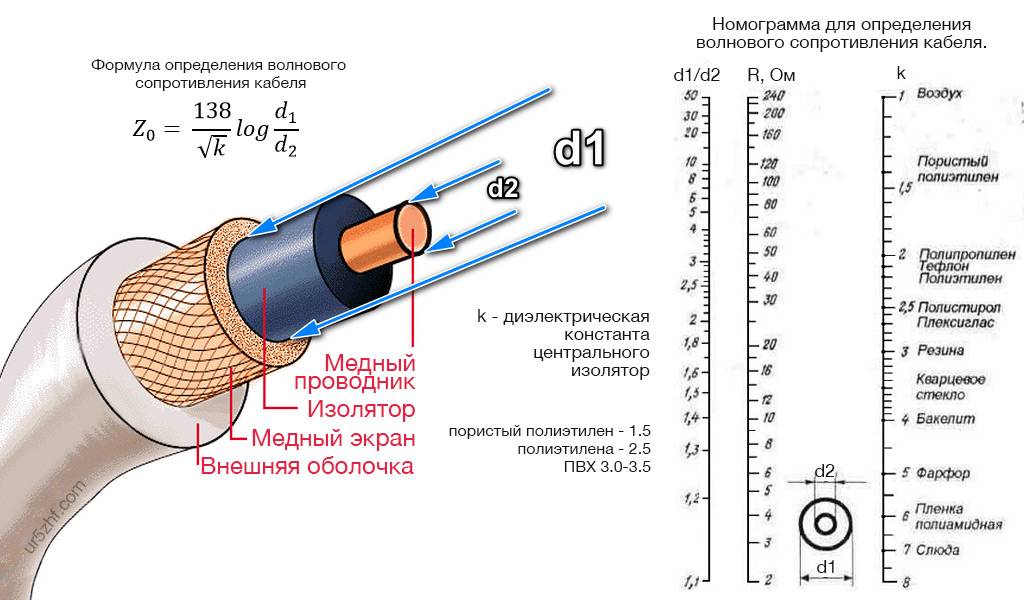

Для видеоподключения там может быть и 50, и 75. У тонкого коаксиала может быть и 100. А для аудио -вообще говорить о волновом сопротивлении бессмысленно.
А колокольчиковый - Вы имеете ввиду тюльпаны(RCA)?

Отредактировано f300 (2025-04-16 21:28:05)

0

Поделиться4972025-04-16 21:36:52

Автор: Admin
Администратор
Откуда: Казахстан , Костанайская обл.
Зарегистрирован: 2021-08-21
Приглашений: 0
Сообщений: 3629
Уважение: [+4/-0]
Позитив: [+13/-0]
Пол: Мужской
Возраст: 61 [1963-07-18]
Отношение к алкоголю: Безразличен
Отношение к табаку: Не курю и никогда не курил
Провел на форуме:
2 месяца 3 дня
Последний визит:
Сегодня 12:38:16

Чтобы небольшим кусочком соединить антенный вход с гнездом антенны, или тем что вместо него.
Ну да, "тюльпаны".
А то кабель получается чуть не больше платы.

0
