Устроить на инверторе ШИМ по аноду магнетрона несложно. А как быть с накалом?

Так она любая микроволновка работает в режиме ШИМ. Только низкочастотного. Типо, 3 секунды жарит, потом 27 отдыхает - получается 10%.
Какая принципиальная разница сделать ШИМ более высокочастотным?

Видится одно преимущество - меньше масса питания.
Для накала - может быть отдельный инвертор стоит? Или небольшой трансформатор?
Может Amir  просветит, раз микроволновка под рукой?

Отредактировано Tadas (2022-04-13 13:40:17)

Так тогда смысл не в ШИМе, а в ВЧ-блоке питания.

Отредактировано Andrew55 (2022-04-13 13:39:23)

Инвертор.

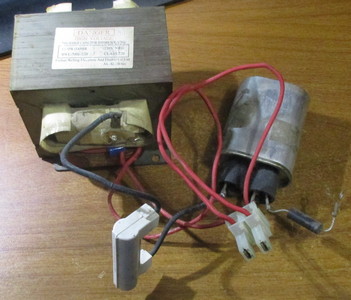

Ну да! Замена громоздкого 50 Гц транса на импульсный источник питания. Но он одновременно позволяет гибче управлять магнетроном.
------------
Всё это уже пошло по второму кругу.

Отредактировано ВиНи (2022-04-13 13:48:59)

Управление по первичной стороне трансформатора. Значит и накал прерывистый при мощности менее 100%.

Отредактировано Tadas (2022-04-13 13:59:12)

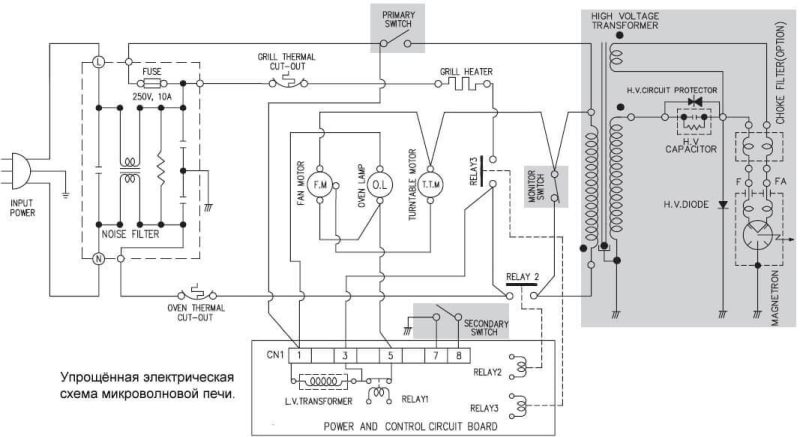

Оно скрывается под названием "Power and control cirсuit board".

Да нет, у меня электронные, управляемые в одной печке энкодером, в другой - клавиатурой (в обоих средняя мощность отображается на дисплее, в одной - в ваттах, в другой - в процентах). Но есть и самые простейшие, за 3-4 т. р., какие в офисах обычно ставят - там вообще никаких дисплеев, 2 крутилки (мощность/время) и все. Возможно там и вообще никакой электроники нет; по крайней мере, тикание механического таймера отчетливо слышно (как в советской стиральной машинке).

Отредактировано Andrew55 (2022-04-13 14:32:07)

2 крутилки - первая задает мощность (среднюю, именно задает скважность работы), вторая - просто таймер. По окончании интервала таймера - звякает механический же звонок, как в пишущей машинке по окончании строки. Ну а в электронной - там музыка играет, пока дверь не откроешь.
В механической напротив деления "20%" стоит метка "Размораживание" - простенько и со вкусом. В электронной для размораживания надо задать вес размораживаемого продукта (при этом будет те же 20%, но автоматически выставится требуемое время).

Отредактировано Andrew55 (2022-04-13 14:41:52)

Существует китайский механический регулятор мощности (точнее, тока). Представляет собой биметаллический термостат, в который встроен маленький нагреватель, питающийся током нагрузки. Ручкой фактически задается температура биметаллической пластины, и термостат ее поддерживает включая и выключая ток через нагрузку, и, соответственно, через собственный нагреватель тоже. Чем выше эта температура задана - тем пластина быстрее остывает, и тем больше средний ток требуется для поддержания температуры. А проградуирована ручка в значениях мощности в условных 1-2-3... Период "щелкания" порядка минуты, для микроволновки слишком грубо, а, например, для электроплитки самото.

Отредактировано Andrew55 (2022-04-13 16:35:24)

Надо сравнить магнетроны. Возможно они разные и это может объяснить причину незапуска.

... а вот тут весёлые ребята сделали СВЧ-ружьё из деревянного костыля, двух магнетронов, консервной банки, батареи конденсаторов и электрошокера. Если не врут - одним выстрелом выводит из строя всю электронику - от камер наблюдения до автомобиля.
Но, по-моему, врут.

В таком виде, как происходит обсуждение этого вопроса на разных форумах, получить достоверного ответа невозможно. Для грамотного ответа надо знать отсутствующие параметры магнетронов, используемых в различных модификациях СВЧ-печей. Это прежде всего пороговое анодное напряжение и величина напряжения накала катода. Могу вполне допустить, что напряжение накала катода у них одинаковое (но не факт). Тогда остаётся только различие в величине порогового анодного напряжения (напряжение резонатора). Но этих данных никто не приводит.
