Здесь обратной связи нет. только насос работает на 24В, поэтому наверное сделали такой насос.
Как это работает?
Сообщений 31 страница 40 из 40
Поделиться322023-05-27 20:01:10
Три фазы соединены между собой звездой или треугольником. Не разобрав невозможно определить. Все обмотки между собой прозваниваются.
Поделиться332023-05-27 20:03:21

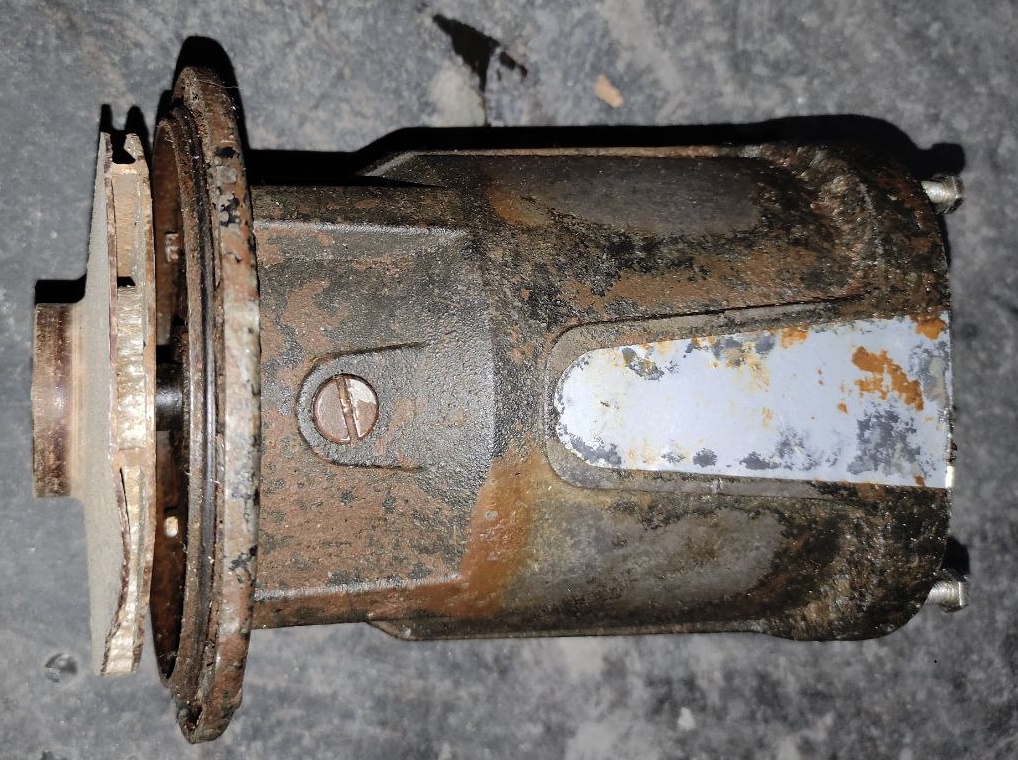

Второе фото. Шилдик стерся.
Поделиться362023-05-27 20:09:10

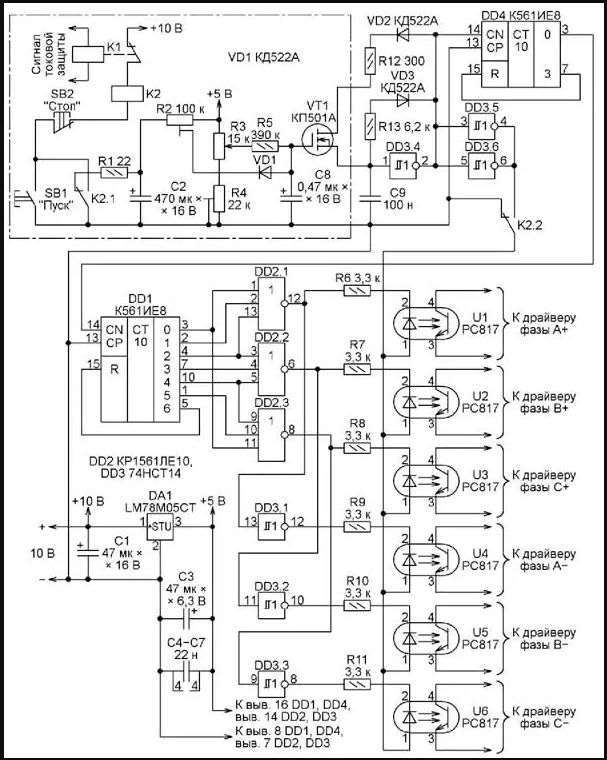

По этой схеме можно управлять?
Поделиться372023-05-27 20:39:24
Я не уверен, что этот движок трехфазный на 24В.
Поделиться382023-05-27 21:06:19
- Активный участник
- Откуда: Москва
- Зарегистрирован: 2022-03-30
- Приглашений: 0
- Сообщений: 745
- Уважение: [+12/-0]
- Позитив: [+11/-0]
- Пол: Мужской
- Провел на форуме:
2 месяца 20 дней - Последний визит:
Сегодня 10:28:35
Вообще-то конечно надо определить что это за мотор.
Похож на бесколлекторный (бесщеточный BLDC) и обмотки соединены треугольником. Это судя по схеме ключей и плате управления.
Анвар написал(а):
По этой схеме можно управлять?
Скорее всего эта схема не подойдет. Посмотрите фильм, думаю поймете почему. (Dead time)
Отредактировано MSNG (2023-05-27 21:08:50)
Поделиться392023-05-28 07:16:27
- Активный участник
- Зарегистрирован: 2021-09-11
- Приглашений: 0
- Сообщений: 1652
- Уважение: [+12/-0]
- Позитив: [+0/-0]
- Провел на форуме:
1 месяц 5 дней - Последний визит:
Сегодня 12:15:21
Анвар написал(а):
Три фазы соединены между собой звездой или треугольником. Не разобрав невозможно определить. Все обмотки между собой прозваниваются.
Измеритель индуктивности надобно заиметь, коль с такими ремонтами приходится сталкиваться.
Хотя... Я неправ. Он тоже не поможет отличить соединения в случае с тремя выводами.
Отредактировано angren68 (2023-05-28 07:18:55)
Поделиться402023-05-28 22:00:22
- Активный участник
- Откуда: Москва
- Зарегистрирован: 2022-03-30
- Приглашений: 0
- Сообщений: 745
- Уважение: [+12/-0]
- Позитив: [+11/-0]
- Пол: Мужской
- Провел на форуме:
2 месяца 20 дней - Последний визит:
Сегодня 10:28:35
Анвар написал(а):
Три фазы соединены между собой звездой или треугольником. Не разобрав невозможно определить. Все обмотки между собой прозваниваются.
Наверное соединены треугольником. Большой роли это не играет. В любом случае мотор будет работать с разными драйверами.
При соединении звездой обычно у мотора 4 вывода. Четвертый вывод это общая точка обмоток и туда можно подать питание (но у некоторых моторов при соединении обмоток звездой и этот вывод отсутствует). Общая точка обмоток расширяет возможности и можно применить простые схемы драйверов. Например такие.
