Всё же интересно, что ИИ имел ввиду, дорисовывая эту непонятную деталь к в целом весьма правдоподобному портрету.
Беседы с искусственным интеллектом или я спросил у ИИ
Сообщений 121 страница 150 из 238
Поделиться1222025-02-01 14:41:48
SSh написал(а):
Если вы говорите о чем-то другом, уточните, пожалуйста, контекст!
Какой к чёрту контекст. Речь об этой непонятной хреновине.
https://forumupload.ru/uploads/001b/4f/36/8/t444950.jpg
Сие бестолковому интеллекту не ведомо.
Andrew55 написал(а):
через системную пищалку
неужели через неё возможно что то воспроизводить кроме писка
У меня, в компе на работе, вместо пищалки стоит динамик и вполне себе нормально базарит.
Поделиться1232025-02-01 14:44:32
Всё же интересно, что ИИ имел ввиду, дорисовывая эту непонятную деталь к в целом весьма правдоподобному портрету.
Да это там скорпион за пазухой. https://ru.wikipedia.org/wiki/Скорпионы
Поделиться1242025-02-01 15:58:32
...показываю сегодня, на основе вашей аватарки. Правда описание было "работает с осциллографом", которого на сгенерированном изображении нет, но само изображение, в отличии от моего, по-моему получилось похожим
Да, похоже на меня до сорокалетнего. А на восемьдесят совсем не тянет. Жена сказала, что не похож.
А где можно поиграть с этой программой? Я могу по ссылке в неё войти?
Поделиться1252025-02-01 16:37:29
Да, вот ссылка. Там у них лимит на уже не помню, то-ли 3 то-ли 5 изображений в день, но для того, чтоб поиграться вполне подойдет.
Отредактировано SSh (2025-02-01 16:40:07)
Поделиться1262025-02-01 16:55:06
Спасибо за ссылку, буду пробовать.
Поделиться1272025-02-01 17:03:23

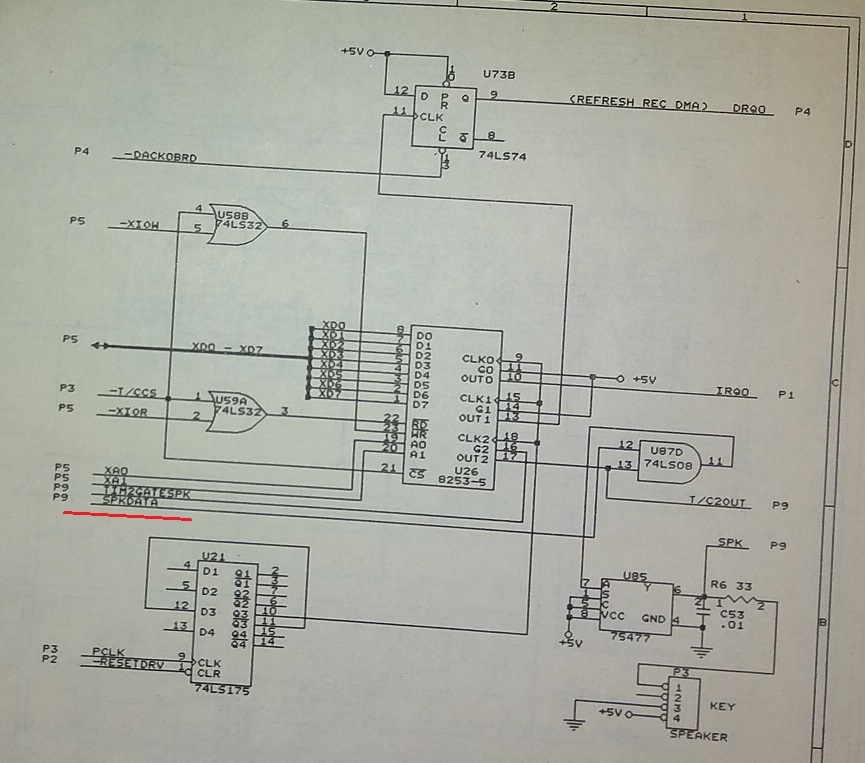

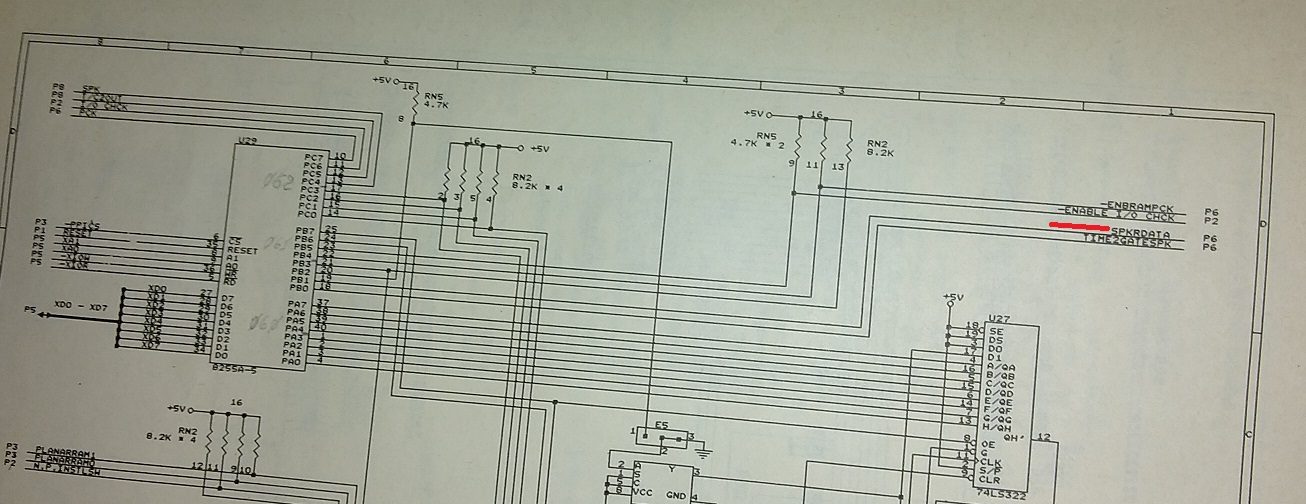

неужели через неё возможно что то воспроизводить кроме писка
Прекрасно можно - ШИМом порта РВ1 8255 Только очень мешают запросы ПДП каждые 15 мкс для регенерации динамической памяти. А пищалка - третий делитель 8253 Унылый "одноголосый синтезатор".
Отредактировано LLL_MMM (2025-02-01 17:06:50)
Поделиться1282025-02-01 18:33:33
Прочитал, пронудил ихние правила.Дрож по телу. Именно так- без мягкого знака, в мужском роде. Ничего нельзя. Не декомпилировать, не копировать, НЕ ПЕРЕВОДИТЬ, не коллекционировать ...не, не, не. И в заключение- нам ничего нельзя, а им всё можно
Поделиться1292025-02-01 19:06:11
А что про это скажет ИИ (индивид идиот)? https://dzen.ru/a/ZMwiWilvySANYCpe
Поделиться1302025-02-01 19:18:22
В наше кляузное время надо по-возможности обширнее подстраховаться. А то всегда найдется какой-нибуть ублюдок который, воспользовавшись какой-нибуть недоработкой, начнет качать права и требовать компенсацию. Или подделает что-нибуть... Да мало-ли что... Обычным пользователям ничего не грозит, да и мало кто читает эти правила. Я, например, практически никогда
Поделиться1312025-02-01 19:28:55
Я тоже. Пуганая ворона куста боится.Будем стараться читать и ничего не " нарушать", но скулить будем на каждом перекрёстке.
Поделиться1332025-02-01 21:02:30
ВиНи написал(а):
буду пробовать.
https://forumupload.ru/uploads/001b/4f/ … 393423.jpg
Откуда он столько волосьев набрал?
https://forumupload.ru/uploads/001b/4f/ … 732637.jpg
А слабо в аватарку вставить? Верхняя самый девке в пору раз.
Волосья то ещё ладно, а вот шапочку сохраните... передадите внукам или правнукам.
Отредактировано ВиП (2025-02-01 21:04:37)
Поделиться1342025-02-01 21:23:41
А что про это скажет ИИ (индивид идиот)? https://dzen.ru/a/ZMwiWilvySANYCpe
Так это же "Компанец", жалкое подобие левой руки Петрика или Болотова.
Поделиться1352025-02-01 22:02:38
Волосья то ещё ладно, а вот шапочку сохраните... передадите внукам или правнукам.
Да не ладно. Не растёт у меня столько волосьев на шее .
А шапчонка не того, не глядится. Схрена он (ИИ) на шлеме четыре рога вместо двух присобачил?
Короче - либо он тупой либо...
Вроде же всё понятно написал - "Свирепый викинг с большой рыжей бородой. На голове железный ШЛЕМ с ДВУМЯ рогами".
А он за своё...
Рисунков викингов что ли бл****ь никогда не видел? В инете же полно.
Всё, на сегодня патроны кредиты закончились...
Отредактировано SerSer (2025-02-01 22:12:35)
Поделиться1362025-02-01 22:24:42
ВиП написал(а):
Волосья то ещё ладно, а вот шапочку сохраните... передадите внукам или правнукам.
Да не ладно. Не растёт у меня столько волосьев на шее
.
А шапчонка не того, не глядится. Схрена он (ИИ) на шлеме четыре рога вместо двух присобачил?
Короче - либо он тупой либо...
Вроде же всё понятно написал - "Свирепый викинг с большой рыжей бородой. На голове железный ШЛЕМ с ДВУМЯ рогами".
А он за своё...
https://forumupload.ru/uploads/001b/4f/ … 949855.jpg
Рисунков викингов что ли бл****ь никогда не видел? В инете же полно.
Всё, на сегодня патроны кредиты закончились...
Первый солиднее... надо в аватарку вставлять.
Поделиться1372025-02-01 22:32:04
Ой, блин... Откуда-то из далёкого-далёкого детства вспомнилось:
Художник, художник, художник молодой,
Нарисуй мне девочку с разорванной...
Поделиться1382025-02-01 22:58:27
Художник, художник, художник молодой,
Нарисуй мне девочку с разорванной...
Ну за это уж точъно заикаться даже низзя . С ...... разорванной, да ещё и девочку. Порнография, жестокость и дети...Сразу по IP забанят и запрос направят в ФБР.
Поделиться1392025-02-02 00:51:03
надо в аватарку вставлять.
Да я было уже, но потом сразу сменил .
Поделиться1402025-02-02 07:17:40
След. этап - сгенерировать какой-нибуть простой код, скажем для ESP32
Попробовал, правда пока не тестировал.
Microsoft Copiplot AI, запрос: "написать программу web сервера для esp32"
Ответ:
Конечно! Давайте напишем простую программу для веб-сервера на ESP32 с использованием библиотеки Arduino. Вот пример кода:
Код:#include <WiFi.h> #include <WebServer.h> const char* ssid = "your_SSID"; // Укажите свой SSID const char* password = "your_PASSWORD"; // Укажите свой пароль WebServer server(80); // Создаем сервер на порту 80 void handleRoot() { server.send(200, "text/plain", "Hello, ESP32!"); } void setup() { Serial.begin(115200); WiFi.begin(ssid, password); while (WiFi.status() != WL_CONNECTED) { delay(1000); Serial.println("Connecting to WiFi..."); } Serial.println("Connected to WiFi"); Serial.print("IP address: "); Serial.println(WiFi.localIP()); server.on("/", handleRoot); server.begin(); Serial.println("HTTP server started"); } void loop() { server.handleClient(); }
Этот код создает простой веб-сервер на ESP32. После подключения к Wi-Fi, он открывает сервер на порту 80 и при доступе к корневому адресу (/) возвращает текст "Hello, ESP32!". Не забудьте заменить your_SSID и your_PASSWORD на ваши реальные данные. Удачи с вашим проектом!
Поделиться1412025-02-02 07:23:39
А вот, что выдал DeepSeek
Для создания простого веб-сервера на ESP32 можно использовать Arduino IDE и библиотеку WiFi для подключения к Wi-Fi, а также библиотеку WebServer для обработки HTTP-запросов. Ниже приведен пример кода для создания простого веб-сервера, который будет отвечать на запросы и отображать HTML-страницу.
Шаги:
Установите Arduino IDE.
Установите поддержку ESP32 в Arduino IDE (если еще не установлена).
Подключите ESP32 к компьютеру.
Скопируйте и вставьте следующий код в Arduino IDE.
Пример кода:
Код:#include <WiFi.h> #include <WebServer.h> // Замените на свои данные Wi-Fi const char* ssid = "your_SSID"; // Название вашей Wi-Fi сети const char* password = "your_PASSWORD"; // Пароль от вашей Wi-Fi сети WebServer server(80); // Создаем объект веб-сервера на порту 80 // HTML-страница, которая будет отправляться клиенту const char* html = R"rawliteral( <!DOCTYPE HTML> <html> <head> <meta name="viewport" content="width=device-width, initial-scale=1"> <title>ESP32 Web Server</title> </head> <body> <h1>Hello from ESP32!</h1> <p>This is a simple web server running on ESP32.</p> </body> </html> )rawliteral"; // Обработчик для корневого URL "/" void handleRoot() { server.send(200, "text/html", html); // Отправляем HTML-страницу клиенту } // Обработчик для несуществующих URL void handleNotFound() { server.send(404, "text/plain", "404: Not Found"); } void setup() { Serial.begin(115200); // Подключаемся к Wi-Fi WiFi.begin(ssid, password); Serial.println("Connecting to WiFi..."); // Ожидание подключения к Wi-Fi while (WiFi.status() != WL_CONNECTED) { delay(1000); Serial.print("."); } Serial.println("\nConnected to WiFi"); Serial.print("IP Address: "); Serial.println(WiFi.localIP()); // Выводим IP-адрес ESP32 // Настраиваем обработчики запросов server.on("/", handleRoot); // Обработчик для корневого URL server.onNotFound(handleNotFound); // Обработчик для несуществующих URL // Запускаем сервер server.begin(); Serial.println("HTTP server started"); } void loop() { server.handleClient(); // Обрабатываем входящие запросы }
Пояснение:
WiFi.begin(ssid, password): Подключаем ESP32 к Wi-Fi сети.
WebServer server(80): Создаем веб-сервер на порту 80 (стандартный порт для HTTP).
server.on("/", handleRoot): Указываем, что при запросе корневого URL ("/") будет вызываться функция handleRoot, которая отправляет HTML-страницу клиенту.
server.onNotFound(handleNotFound): Указываем, что при запросе несуществующего URL будет вызываться функция handleNotFound, которая отправляет сообщение "404: Not Found".
server.handleClient(): В основном цикле программы обрабатываем входящие запросы.
Как использовать:
Загрузите код на ESP32.
Откройте монитор порта в Arduino IDE, чтобы увидеть IP-адрес ESP32.
Введите этот IP-адрес в браузере, и вы увидите HTML-страницу, которую отправляет ESP32.
Дополнительно:
Вы можете расширить функциональность сервера, добавив обработку других URL и отправку различных данных (например, показаний датчиков).
Для работы с HTTPS можно использовать библиотеку WiFiClientSecure.
Этот пример демонстрирует базовую функциональность веб-сервера на ESP32. Вы можете адаптировать его под свои нужды.
Поделиться1422025-02-02 07:30:49
Ну, и до кучи, ChatGPT
Для создания веб-сервера на ESP32 можно использовать среду разработки Arduino IDE и библиотеку WiFi. Ниже представлен пример простого веб-сервера, который позволяет управлять двумя светодиодами, подключенными к выводам GPIO 4 и GPIO 5.
Необходимые компоненты:
Плата ESP32
Два светодиода
Два резистора на 220 Ом
Соединительные провода
Макетная плата
Схема подключения:
Подключите аноды светодиодов к выводам GPIO 4 и GPIO 5 через резисторы 220 Ом.
Катоды светодиодов соедините с общим проводом (GND).
Пример кода:
Код:#include <WiFi.h> #include <WebServer.h> // Укажите SSID и пароль вашей сети Wi-Fi const char* ssid = "Ваш_SSID"; const char* password = "Ваш_пароль"; // Создаем объект веб-сервера на порту 80 WebServer server(80); // Определяем пины для светодиодов const int led1Pin = 4; const int led2Pin = 5; // Переменные для хранения состояния светодиодов bool led1State = LOW; bool led2State = LOW; // Функция для обработки главной страницы void handleRoot() { String html = "<html>\ <head>\ <title>ESP32 Web Server</title>\ </head>\ <body>\ <h1>Управление светодиодами</h1>\ <p>Светодиод 1 - <a href=\"/led1/on\">Включить</a> | <a href=\"/led1/off\">Выключить</a></p>\ <p>Светодиод 2 - <a href=\"/led2/on\">Включить</a> | <a href=\"/led2/off\">Выключить</a></p>\ </body>\ </html>"; server.send(200, "text/html", html); } // Функции для управления светодиодами void handleLed1On() { led1State = HIGH; digitalWrite(led1Pin, led1State); handleRoot(); } void handleLed1Off() { led1State = LOW; digitalWrite(led1Pin, led1State); handleRoot(); } void handleLed2On() { led2State = HIGH; digitalWrite(led2Pin, led2State); handleRoot(); } void handleLed2Off() { led2State = LOW; digitalWrite(led2Pin, led2State); handleRoot(); } void setup() { // Инициализируем последовательный порт Serial.begin(115200); // Настраиваем пины светодиодов как выходы pinMode(led1Pin, OUTPUT); pinMode(led2Pin, OUTPUT); // Подключаемся к Wi-Fi сети Serial.print("Подключение к "); Serial.println(ssid); WiFi.begin(ssid, password); while (WiFi.status() != WL_CONNECTED) { delay(500); Serial.print("."); } Serial.println(""); Serial.println("WiFi подключен."); Serial.print("IP адрес: "); Serial.println(WiFi.localIP()); // Определяем маршруты для веб-сервера server.on("/", handleRoot); server.on("/led1/on", handleLed1On); server.on("/led1/off", handleLed1Off); server.on("/led2/on", handleLed2On); server.on("/led2/off", handleLed2Off); // Запускаем веб-сервер server.begin(); Serial.println("HTTP сервер запущен."); } void loop() { // Обрабатываем входящие HTTP-запросы server.handleClient(); }
Описание кода:
Подключаем библиотеки WiFi.h и WebServer.h.
Указываем SSID и пароль вашей Wi-Fi сети.
Создаем объект веб-сервера на порту 80.
Определяем пины для светодиодов и переменные для хранения их состояния.
В функции setup() инициализируем последовательный порт, настраиваем пины светодиодов как выходы, подключаемся к Wi-Fi сети и определяем маршруты для обработки HTTP-запросов.
В функции loop() обрабатываем входящие HTTP-запросы с помощью метода server.handleClient().
После загрузки этого кода на ESP32 и подключения к вашей Wi-Fi сети, вы можете получить IP-адрес устройства из последовательного монитора. Перейдя по этому IP-адресу в браузере, вы увидите веб-страницу с возможностью управления двумя светодиодами.
Для более подробного изучения создания веб-серверов на ESP32 рекомендуется ознакомиться с Уроком 1. Веб-сервер ESP32 (ESP8266) в среде Arduino IDE.
Также полезным будет видеоурок по этой теме:
https://www.youtube.com/watch?v=Ls4jHDs_Vug
---------------------------------------------------------------
По-моему, этот и выиграл
Поделиться1432025-02-02 09:02:09
Надо-же... погонял ChatGPT по различным вопросам программирования контроллеров, результаты впечатляют. Я, не являясь профессиональным программистом, часто использую контроллеры и, соответственно, пишу для них программки. Возникла задача работы с CAN-шинами, ну там, фильтрация данных, изменение скорости передаачи и т.д. Помучался некоторое время с этим вопросом, что-то получилось, что-то нет, ну и забросил, занявшись более актуальными заботами. И вот, только что дал задание вышеупомянутому AI, и тот, буквально через несколько секунд выдал листинг, причем с комментариями, и на ту и на другую задачу, попутно предложив, если есть необходимость, немного усложнить, а именно, добавить возможность гибкой перестройки параметров через WiFi. Вот такие дела...
Может для профессионального программиста такая возможность и не актуальна, но для меня очень и очень полезна
Надо будет, кстати, показать сыну и зятю, они как-раз программисты, интересно их мнение...
Поделиться1442025-02-02 17:31:26
4 последних поста в ту же кучу что и предлагалось для викзая. Столько баланды читать совсем не в кайф.
Поделиться1452025-02-02 18:41:54
А вот, что выдал DeepSeek
Для создания простого веб-сервера на ESP32 можно использовать.......
Получается он обобщил все, что нашел в сети по этой теме. Т.е. фактически я и сам могу это сделать, только на это уйдет больше времени.
А вот если предложить ему сделать что-то, чего заведомо в сети нет. Как он с такой задачей справится?
Ну вот к примеру: написать программу для проигрывания мелодии чижик-пыжик на МК ATTINY85. Справится?
В РФ ChatGPT недоступен. Можно как-то подключиться, но сложно и хлопотно. Сейчас пробую к DeepSeek получить доступ. Но что-то на наши яндекс-адреса тоже не регистрирует. Надо что-то придумать.
Поделиться1472025-02-02 19:14:24
проигрывания мелодии чижик-пыжик на МК ATTINY85
Пробуем...
Для проигрывания мелодии "Чижик-Пыжик" на микроконтроллере ATtiny85 можно использовать библиотеку TinyTone или вручную управлять генерацией звука через PWM.
Вот пример кода, который воспроизводит мелодию через пьезодинамик, подключённый к выводу PB1 (ножка 6) ATtiny85:
Код:#define BUZZER 1 // PB1 (ножка 6 ATtiny85) void playTone(int frequency, int duration) { int delayValue = 1000000 / frequency / 2; // Период тона long cycles = (long) duration * frequency / 1000; // Количество циклов for (long i = 0; i < cycles; i++) { digitalWrite(BUZZER, HIGH); delayMicroseconds(delayValue); digitalWrite(BUZZER, LOW); delayMicroseconds(delayValue); } } void playMelody() { int melody[] = { 392, 440, 392, 330, 392, 440, 392, 330, 392, 494, 440, 392, 330, 392, 494, 440, 392, 330 }; int duration[] = { 300, 300, 300, 300, 300, 300, 300, 300, 600, 300, 300, 300, 300, 600, 300, 300, 300, 600 }; for (int i = 0; i < 18; i++) { playTone(melody[i], duration[i]); delay(50); // Пауза между нотами } } void setup() { pinMode(BUZZER, OUTPUT); } void loop() { playMelody(); delay(2000); // Пауза перед повторением }
Подключение:
PB1 (ножка 6) → через резистор 100Ω к + пьезодинамика
GND ATtiny85 → - пьезодинамика
Этот код использует простую генерацию частот для воспроизведения мелодии. Можно также использовать библиотеку TinyTone для оптимизации.
Если нужно что-то доработать или использовать другую библиотеку – спрашивайте!
P.S. Последняя строчка тоже из ответа ChatGPT. Мой только смайлик...
Отредактировано SSh (2025-02-02 19:18:46)
Поделиться1482025-02-02 19:24:23
В РФ ChatGPT недоступен.
А с телеграм-ботом? Он так и называется "RussiaChatGPTBot. Сайт - chataibot.ru
Поделиться1492025-02-02 19:30:51
Попросил DeepSeek создать программу реализации генератора, стабилизированного от GPS, для микроконтроллера STM32F103.
Creating a GPS Disciplined Oscillator (GPSDO) using an STM32F103 microcontroller involves integrating a GPS module to receive precise timing signals and disciplining a local oscillator (e.g., a TCXO or OCXO) to maintain high accuracy. Below is a high-level guide and example code to help you get started.
Key Components
STM32F103 Microcontroller: Acts as the main controller.GPS Module: Provides 1PPS (Pulse Per Second) and time/date information.
Local Oscillator (TCXO/OCXO): Provides a stable frequency reference.
Phase Detector: Compares the GPS 1PPS signal with the local oscillator.
Control Loop: Adjusts the oscillator frequency based on the phase difference.
Steps to Implement GPSDO
Initialize the STM32F103:Set up GPIOs, timers, and interrupts.
Configure UART for communication with the GPS module.
Read GPS Data:
Parse NMEA sentences from the GPS module to extract 1PPS and time/date information.
Phase Detection:
Use a timer to measure the phase difference between the GPS 1PPS signal and the local oscillator.
Control Loop:
Implement a PID (Proportional-Integral-Derivative) control algorithm to adjust the oscillator frequency.
Output Disciplined Signal:
Output the disciplined frequency signal via a GPIO or DAC.
Example Code
Below is a simplified example of how to implement a GPSDO using the STM32F103.c
Copy
#include "stm32f10x.h"
#include <stdio.h>
#include <string.h>// GPS UART Configuration
#define GPS_UART USART2
#define GPS_BAUDRATE 9600// Timer for 1PPS measurement
#define TIMER TIM2// PID Control Parameters
#define KP 1.0
#define KI 0.1
#define KD 0.01// Global Variables
volatile uint32_t phase_error = 0;
volatile uint32_t last_1pps_time = 0;
volatile uint32_t oscillator_frequency = 10000000; // 10 MHz// Function Prototypes
void GPIO_Init(void);
void UART_Init(void);
void Timer_Init(void);
void PID_Control(void);
void Adjust_Oscillator(uint32_t adjustment);int main(void) {
// Initialize peripherals
GPIO_Init();
UART_Init();
Timer_Init();while (1) {
// Main loop
PID_Control();
}
}// GPIO Initialization
void GPIO_Init(void) {
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);// Configure UART pins (PA2 - TX, PA3 - RX)
GPIO_InitTypeDef GPIO_InitStruct;
GPIO_InitStruct.GPIO_Pin = GPIO_Pin_2 | GPIO_Pin_3;
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStruct);
}// UART Initialization
void UART_Init(void) {
RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2, ENABLE);USART_InitTypeDef USART_InitStruct;
USART_InitStruct.USART_BaudRate = GPS_BAUDRATE;
USART_InitStruct.USART_WordLength = USART_WordLength_8b;
USART_InitStruct.USART_StopBits = USART_StopBits_1;
USART_InitStruct.USART_Parity = USART_Parity_No;
USART_InitStruct.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
USART_InitStruct.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
USART_Init(GPS_UART, &USART_InitStruct);USART_Cmd(GPS_UART, ENABLE);
}// Timer Initialization
void Timer_Init(void) {
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);TIM_TimeBaseInitTypeDef TIM_InitStruct;
TIM_InitStruct.TIM_Period = 0xFFFFFFFF;
TIM_InitStruct.TIM_Prescaler = SystemCoreClock / 1000000 - 1; // 1 MHz timer
TIM_InitStruct.TIM_ClockDivision = 0;
TIM_InitStruct.TIM_CounterMode = TIM_CounterMode_Up;
TIM_TimeBaseInit(TIMER, &TIM_InitStruct);TIM_Cmd(TIMER, ENABLE);
}// PID Control Algorithm
void PID_Control(void) {
static uint32_t integral = 0;
static uint32_t last_error = 0;uint32_t error = phase_error;
integral += error;
uint32_t derivative = error - last_error;uint32_t adjustment = (uint32_t)(KP * error + KI * integral + KD * derivative);
Adjust_Oscillator(adjustment);last_error = error;
}// Adjust Oscillator Frequency
void Adjust_Oscillator(uint32_t adjustment) {
// Implement logic to adjust the oscillator (e.g., via DAC or PWM)
oscillator_frequency += adjustment;
}// Interrupt Handler for 1PPS Signal
void EXTI0_IRQHandler(void) {
if (EXTI_GetITStatus(EXTI_Line0) != RESET) {
uint32_t current_time = TIM_GetCounter(TIMER);
phase_error = current_time - last_1pps_time - 1000000; // 1 second in microseconds
last_1pps_time = current_time;
EXTI_ClearITPendingBit(EXTI_Line0);
}
}// UART Interrupt Handler for GPS Data
void USART2_IRQHandler(void) {
if (USART_GetITStatus(GPS_UART, USART_IT_RXNE) != RESET) {
char data = USART_ReceiveData(GPS_UART);
// Parse NMEA sentences here
}
}
Explanation
GPIO and UART Initialization: Sets up communication with the GPS module.Timer Initialization: Configures a timer to measure the phase difference.
PID Control: Implements a simple PID control loop to adjust the oscillator frequency.
Interrupt Handlers:
EXTI0_IRQHandler: Captures the 1PPS signal and calculates the phase error.
USART2_IRQHandler: Parses GPS data (NMEA sentences).
Next Steps
Calibrate the Control Loop: Tune the PID parameters (KP, KI, KD) for optimal performance.Add DAC/PWM Output: Use a DAC or PWM to control the oscillator frequency.
Enhance GPS Parsing: Implement full NMEA sentence parsing for better accuracy.
Test and Validate: Test the system with a GPS module and measure the disciplined oscillator's accuracy.
This is a basic implementation. Depending on your requirements, you may need to add features like temperature compensation, advanced filtering, or logging.
New chat
Однако, при ближайшем рассмотрении, это только заготовка.
Отредактировано Tadas (2025-02-02 19:53:20)
Похожие темы
Открытие транзистора | Прочее | 2025-02-12 |
Покупки на AliExpress и в других магазинах | Прочее | 2025-04-01 |
