Я вот тоже вроде созрел на зимних "каникулах"
.
ВиП, если приведу параметры шурика и размеры батарейного отсека сможете дать уже реализованную схему с платкой из своих архивов, чтобы без DipTrace и расчёта транса?
Пожалуйста.
БП для шуруповерта в котором сдох аккумулятор
Сообщений 271 страница 280 из 280
Поделиться2712026-02-16 21:20:40
- Активный участник
- Откуда: Салацгрива, Латвия
- Зарегистрирован: 2022-03-28
- Приглашений: 0
- Сообщений: 4727
- Уважение: [+54/-1]
- Позитив: [+4/-0]
- Пол: Мужской
- Возраст: 63 [1963-02-02]
- Провел на форуме:
30 дней 5 часов - Последний визит:
Вчера 23:28:31
Поделиться2722026-02-16 21:28:28
- Активный участник
- Зарегистрирован: 2025-02-16
- Приглашений: 0
- Сообщений: 318
- Уважение: [+10/-0]
- Позитив: [+5/-0]
- Провел на форуме:
6 часов 54 минуты - Последний визит:
Сегодня 02:22:09
Про трансформатор.
А нельзя ли упростить ?
Допустим моторчик известен.
Для грубого подсчёта 15 А максимум при 12 В.
Сердечник не меньше какого сечения должен быть ?
Вторичка не тоньше какого диаметра ?
И совсем заумный вопрос - а не литцендрат ли те программки предлагают при такой частоте ?
Поделиться2732026-02-17 00:44:12
- Активный участник
- Зарегистрирован: 2025-02-16
- Приглашений: 0
- Сообщений: 318
- Уважение: [+10/-0]
- Позитив: [+5/-0]
- Провел на форуме:
6 часов 54 минуты - Последний визит:
Сегодня 02:22:09
41667,24 написал(а):
Там есть предложения скачать с Радиокота.
Вы пользовались этим: Flyback-Lite_2.2.exe ?
Отредактировано Alex_C (2026-02-17 00:47:34)
Поделиться2742026-02-17 08:03:56
- Активный участник
- Откуда: Дер Собянино
- Зарегистрирован: 2022-03-23
- Приглашений: 0
- Сообщений: 4486
- Уважение: [+19/-13]
- Позитив: [+0/-0]
- Возраст: 71 [1954-05-22]
- Провел на форуме:
29 дней 4 часа - Последний визит:
Сегодня 12:42:31
SerSer написал(а):
Я вот тоже вроде созрел на зимних "каникулах"
ВиП, если приведу параметры шурика и размеры батарейного отсека сможете дать уже реализованную схему с платкой из своих архивов, чтобы без DipTrace и расчёта транса?
Пожалуйста.
Нет. Нужна реальная конфигурация платы, которая "ляжет" в отсек, они все разные, а уж потом расставлять компоненты.
Поделиться2752026-02-17 08:25:24
- Активный участник
- Откуда: Дер Собянино
- Зарегистрирован: 2022-03-23
- Приглашений: 0
- Сообщений: 4486
- Уважение: [+19/-13]
- Позитив: [+0/-0]
- Возраст: 71 [1954-05-22]
- Провел на форуме:
29 дней 4 часа - Последний визит:
Сегодня 12:42:31
Alex_C написал(а):
Про трансформатор.
А нельзя ли упростить ?
Допустим моторчик известен.
Для грубого подсчёта 15 А максимум при 12 В.
Сердечник не меньше какого сечения должен быть ?
Вторичка не тоньше какого диаметра ?И совсем заумный вопрос - а не литцендрат ли те программки предлагают при такой частоте ?
Не надо ничего упрощать. 15А это с излишком, я рассчитывал не более 10А, отсюда и диаметр вторички выползает.
При частоте 40...50кГц никакой литцендрат не нужен... одножильный нужного диаметра.
По поводу трансформатора. Я посмотрю свои расчеты и попробую дать цифры.
Для расчёта трансформатора я использовал программу ExcellenIT_8.0, а для определения R и C для задания частоты на микросхеме IR2153 Fred2153.
На всякий случай покопайтесь на Радиокоте и попробуйте всё-таки найти где скачать разлисные программы для различных расчётов, я в своё время скачал 16 шт, а вот как бы это перебросить не знаю.
Разговор продолжим.
P.S. На всякий случай скажите какие сердечники у есть или могут быть. Я пользовал различные типа кольцевые R 28x16x9 2000HM, R 31x18.5x7 2000HM, R 32х21х6 M87, и др. ER 32x21x11 M27 и т.д.
Отредактировано ВиП (2026-02-17 11:49:20)
Поделиться2762026-02-17 12:32:44
- Активный участник
- Откуда: Салацгрива, Латвия
- Зарегистрирован: 2022-03-28
- Приглашений: 0
- Сообщений: 4727
- Уважение: [+54/-1]
- Позитив: [+4/-0]
- Пол: Мужской
- Возраст: 63 [1963-02-02]
- Провел на форуме:
30 дней 5 часов - Последний визит:
Вчера 23:28:31
41681,24 написал(а):
Нужна реальная конфигурация платы, которая "ляжет" в отсек, они все разные, а уж потом расставлять компоненты.

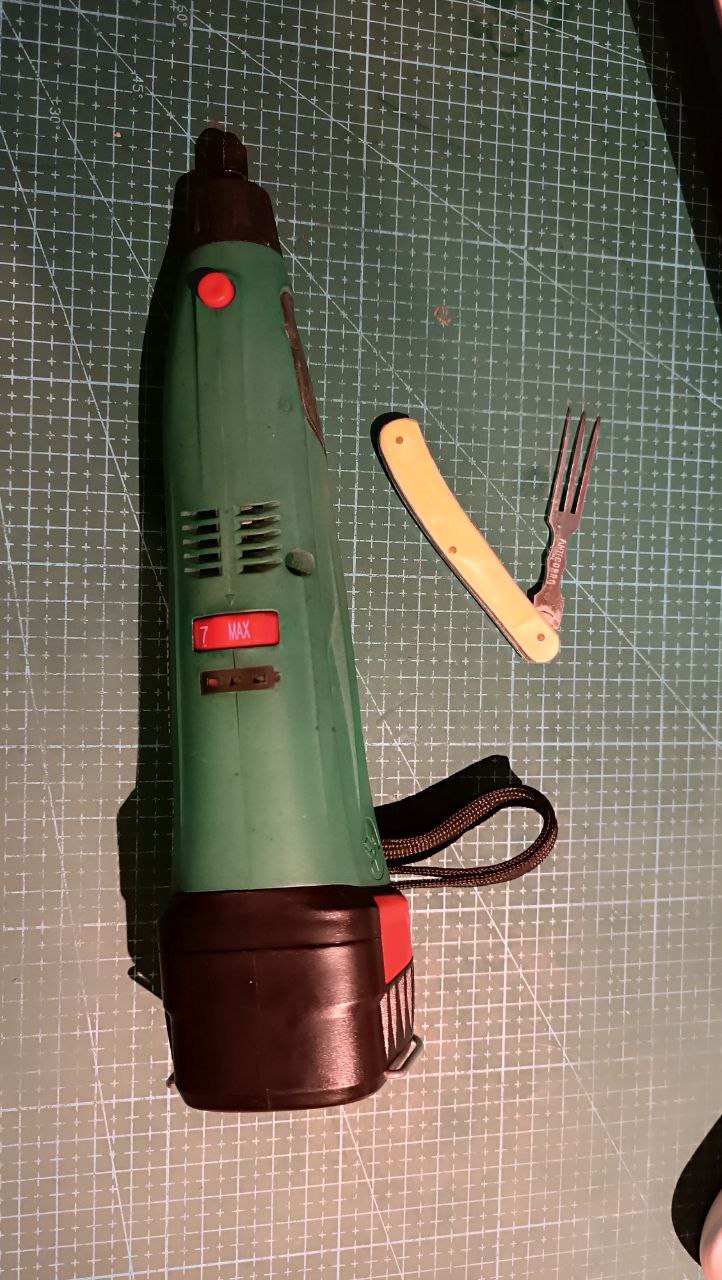

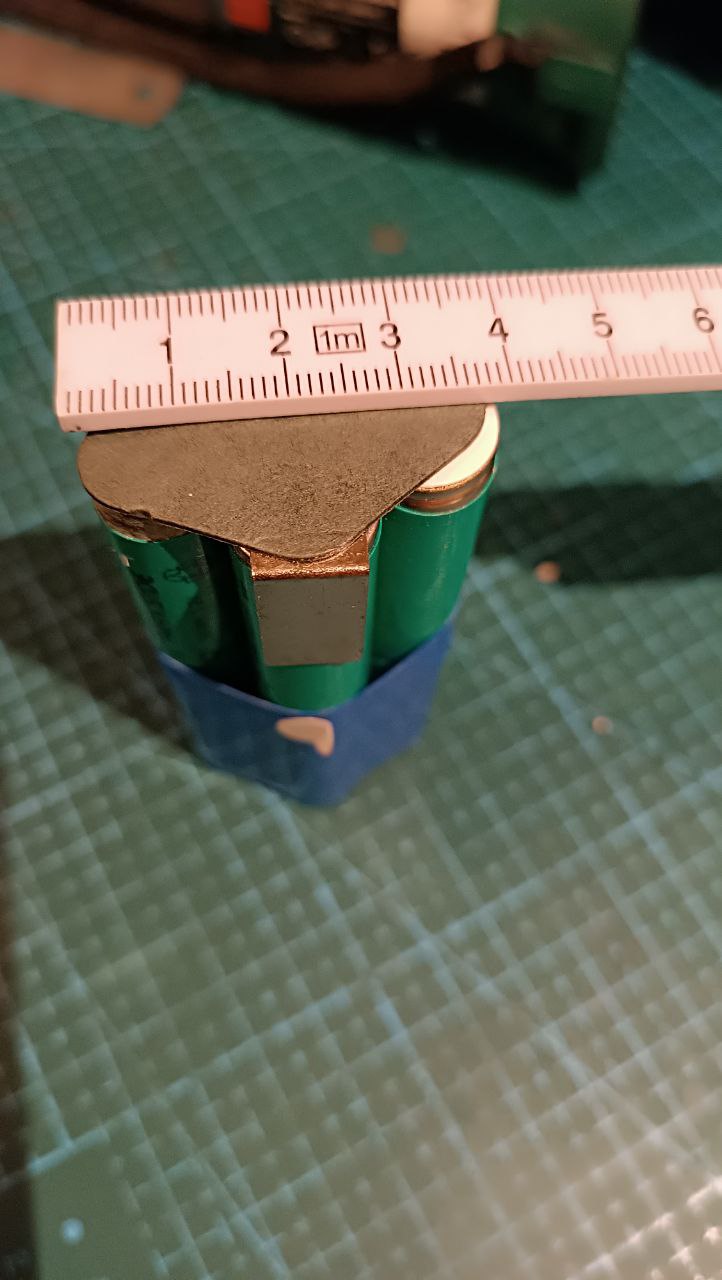

Это ясно, что разные. Я имел ввиду что отсек (габариты моего) может совпасть с уже реализованным вами. Тогда задача упрощается до минимума. Просто поделиться уже реализованной платой и какие деталюшки нужны.
Поделиться2772026-02-17 12:39:27
- Активный участник
- Откуда: Дер Собянино
- Зарегистрирован: 2022-03-23
- Приглашений: 0
- Сообщений: 4486
- Уважение: [+19/-13]
- Позитив: [+0/-0]
- Возраст: 71 [1954-05-22]
- Провел на форуме:
29 дней 4 часа - Последний визит:
Сегодня 12:42:31
SerSer написал(а):
41681,24 написал(а):
Нужна реальная конфигурация платы, которая "ляжет" в отсек, они все разные, а уж потом расставлять компоненты.
Это ясно, что разные. Я имел ввиду что отсек (габариты моего) может совпасть с уже реализованным вами. Тогда задача упрощается до минимума. Просто поделиться уже реализованной платой и какие деталюшки нужны.
А начертить требуемую конфигурацию можно? С указанными размерами. Тогда и поглядим.
Поделиться2782026-02-17 15:18:57
- Активный участник
- Откуда: Салацгрива, Латвия
- Зарегистрирован: 2022-03-28
- Приглашений: 0
- Сообщений: 4727
- Уважение: [+54/-1]
- Позитив: [+4/-0]
- Пол: Мужской
- Возраст: 63 [1963-02-02]
- Провел на форуме:
30 дней 5 часов - Последний визит:
Вчера 23:28:31
41694,24 написал(а):
Тогда и поглядим.
Спасибо! На днях спущусь в подвал. Там этот ящичек покоится.
Поделиться2792026-02-21 21:24:44
- Активный участник
- Откуда: Дер Собянино
- Зарегистрирован: 2022-03-23
- Приглашений: 0
- Сообщений: 4486
- Уважение: [+19/-13]
- Позитив: [+0/-0]
- Возраст: 71 [1954-05-22]
- Провел на форуме:
29 дней 4 часа - Последний визит:
Сегодня 12:42:31
И тишина, а мне вообще до фени.
Поделиться2802026-02-21 21:42:06
- Активный участник
- Откуда: Салацгрива, Латвия
- Зарегистрирован: 2022-03-28
- Приглашений: 0
- Сообщений: 4727
- Уважение: [+54/-1]
- Позитив: [+4/-0]
- Пол: Мужской
- Возраст: 63 [1963-02-02]
- Провел на форуме:
30 дней 5 часов - Последний визит:
Вчера 23:28:31
Большой пардон. Не было времени. Так бывает
.
