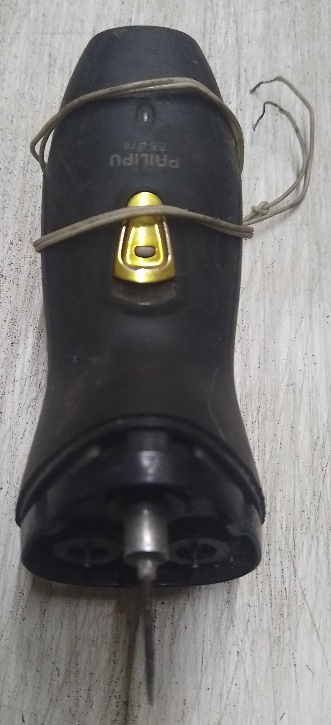

А у меня такая, если сильно нужно сверлить.

Есть в школе какие-нибудь знакомые? Там небось валяюся ненужные микроскопы. Мне из школы принесли.
Хотел сначала из фотоувеличителя сделать, был такой, в чемоданчике. Но больно громоздко.

Может, тогда и сверлить-то незачем, всё купить можно.

Когда-то мне тоже это нравилось. Сначала рисовал платы иголочкой и краской, потом принтером и утюгом, позже ламинатор подключился к изготовлению плат. Но теперь вспоминаю все это как страшный сон. Фоторезистом я никогда не пользовался, но по моему это еще более геморойно, чем ЛУТ.

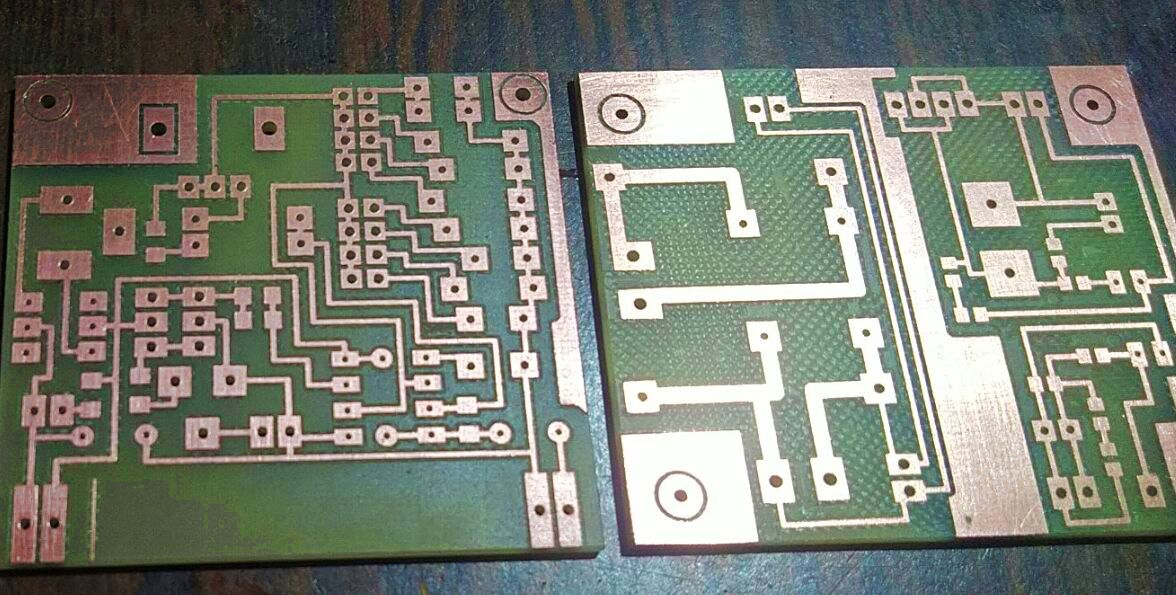

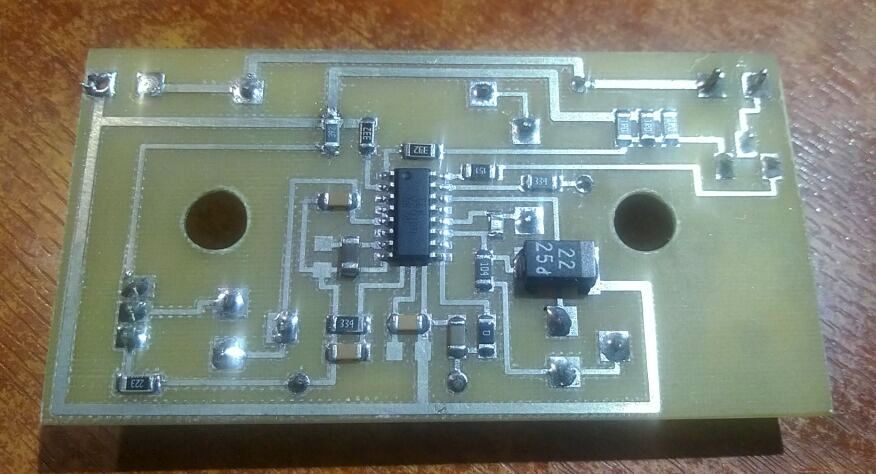

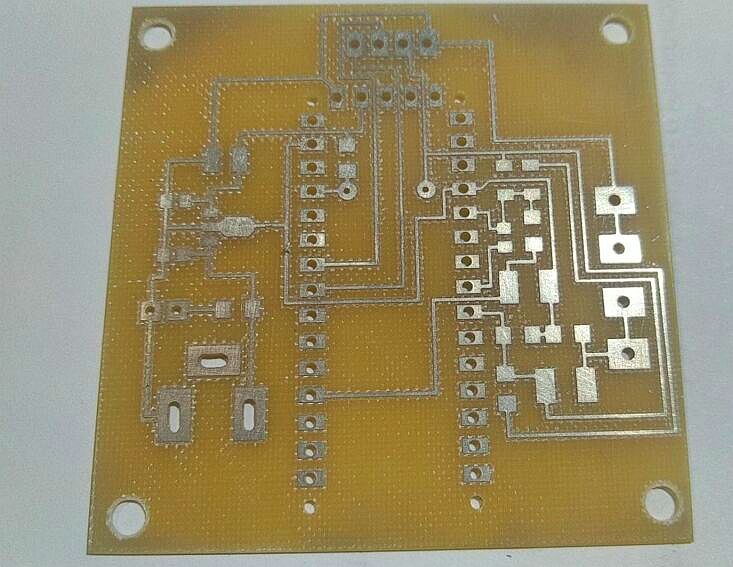

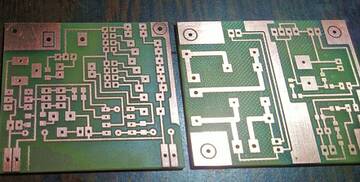

В итоге купил у китайцев станочек 3018, поколдовал над ним и теперь уверенно могу сказать, что это лучший вариант для плат. Да и не только для плат. На чпу можно вырезать детали для корпусов и вообще для дома что-то сделать. Поэтому всем и советую, если есть желание и возможность, то чпу это лучшее решение для самодельщиков.

Цена 10-15К в зависимости от комплектации. На распродажах будет дешевле. Есть конечно и дорогие и очень дорогие. Еще 2-3 тысячи придется добавить для доработки, чтобы довести до нужной кондиции. Ну и старания и руку конечно приложить. Но главное это желание. Нет ничего невозможного.

В итоге за 1-2 часа получаем нужную плату, без лишних телодвижений и усилий.

Отредактировано MSNG (Сегодня 09:39:29)

Как нарисуете в редакторе, так и сделает. Мне нравятся квадратики.

Не, не осуждаю. Если привыкли и получается, то все хорошо.

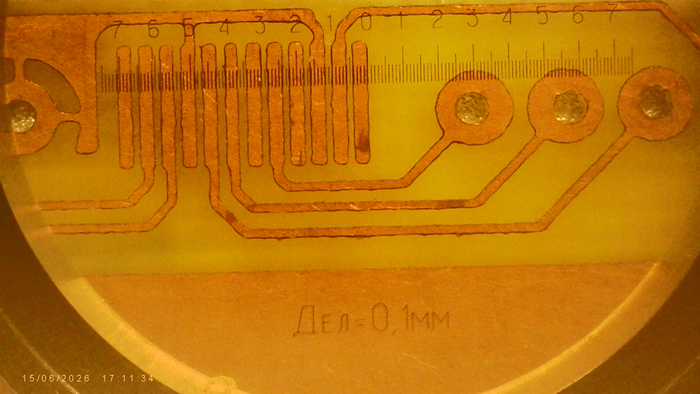

Тут еще такой момент. Электроника мельчает в размерах. И лутом мне уже было сложно делать мелкие дорожки, более плотный монтаж. Напрягает когда какая-нибудь дорожка на плате не пропечатается. Приходится переделывать. Да и избавиться от процесса травления тоже хотелось. В общем стал искать способы более простого и стабильного изготовления плат. Ну и нашел – чпу.
Стружки при фрезеровке практически нет. Стружка только если вырезать фрезой плату по контуру. Но я этого не делаю. У меня своя технология…

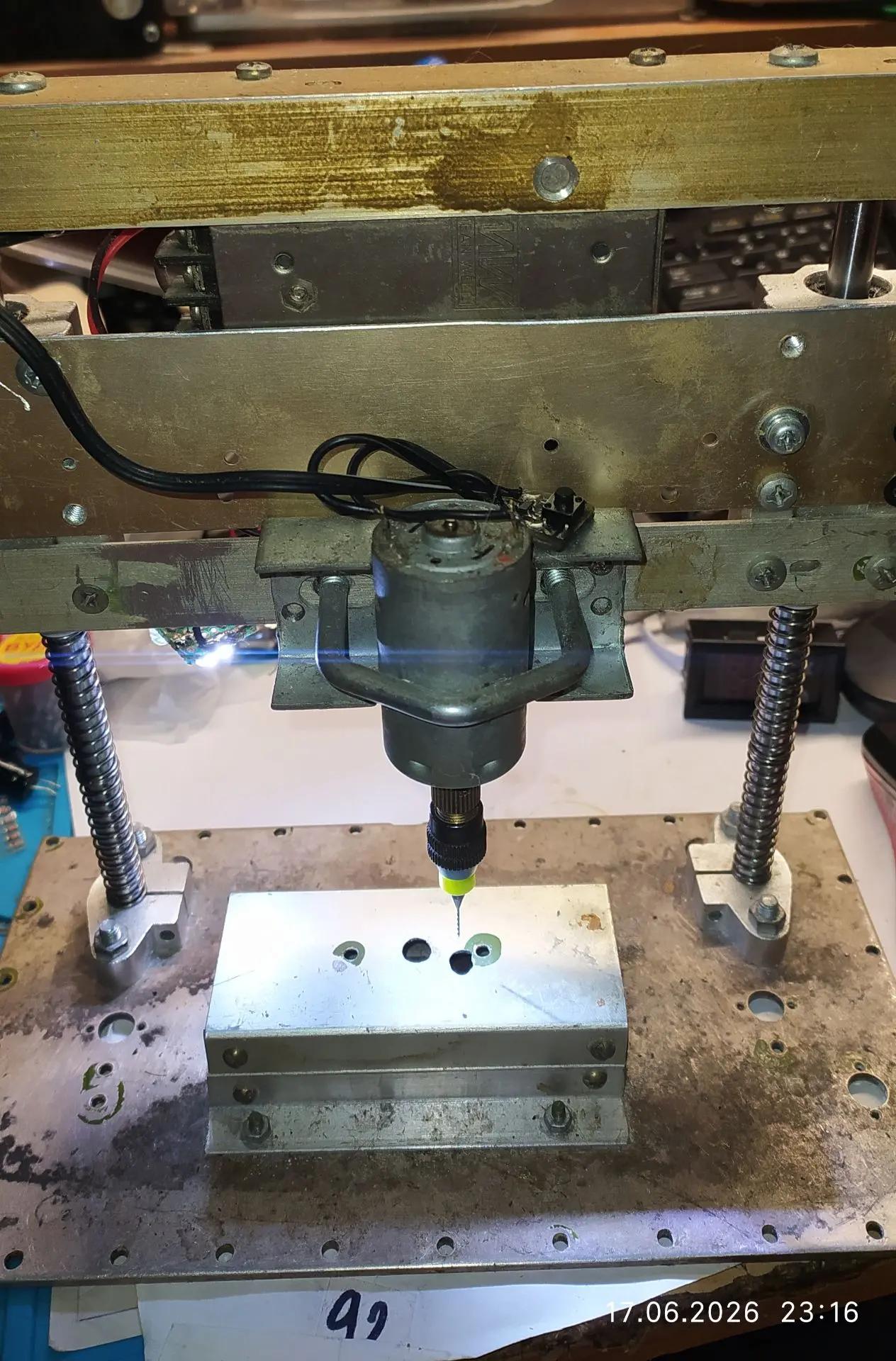

какие там 3018... Вот правильный станочек для аматоров

Отредактировано f300 (Сегодня 11:34:29)

Всё это есть из станков уровня про вот здесь, и за смешные деньги.
https://www.rezonit.ru/pcb/
https://pselectro.ru/calculate-cost/
И чего не хватает для полного комплекта изготовления то же есть. 5000 рэ после этого всего смешные деньги. Это берут за работу инженера по подготовке платы для работы на станке. А как Вы хотели. За 300рэ никто такое делать не будет. Как в кетае. В китае ничего не стоит такое, только там в оплату возьмут идею вашей разработки. Итого где то на лям ням ням плюс минус заказ в китае. Эт так напоминание что китай за бесплатно не работает. А то заманухи типа дешево. Щас.
И ещё почему Новосиб предлагаю, там нет таких очередей как в московских аналогичных. Уже натрахались с московскими очередями на платоизготовление. Радиолюбитель, встань в конец очереди. А после Новосиба плевались на кетайские ванючие платки. Аж глаза режет их ацетон. А новосиб сладковатый запах. Т.е очищают "евро ацетоном".  ИМХО. Ну его на ... их кетайскую экологию экономия на всём и на здоровье в первую очередь.
"Евроацетон" это вероятно изопропиловый высшей очистки. Это так смешное определение переводим на нормальный технологичный язык. А то без юмора скушна, аж паять и разводить самим платы захочется.:_)

Отредактировано viczai (Сегодня 12:01:29)

А ссылочку на эти лазерные маркеры не дадите?

В осенне зимний период я придумываю, где взять денежков на весенне-летний период

Отредактировано f300 (Сегодня 12:08:43)

А чё там осмысливать. Чё там не понятного, инженер на "новосибирском" языке(это русский) мало того что спросит чего там любитель имел в виду, так ещё и профессионально досоветуют чего нибудь. А не на китайском. Там даже девочка на онлайне заказе поддержке шарит очень даже профессионально. Марина её зовут. :_) А то станок станок. Марина вот это станок. :_) Не при дамах будет сказано. Ну по крайней мере в позитивном ключе юмор понимаем.:_)

Отредактировано viczai (Сегодня 12:21:46)

Спасибо. Не забывайте, сейчас весенне-летний период. Бюджет фиксированный
