Разобрал электросчетчик (бытовой). Внутри какая-то схема не понятная и сам счетчик с циферками. К счетчику идут 2 провода. Явно внутри что-то типа моторчика. Собственно интересует, как этот моторчик крутить, чтобы счетчик считал? Импульсами или напряжением? Ломать окончательно не хочется, хочу сам счетчик применить.
Моторчика там быть не должно. Счётчик работает от импульсов, которые подаются на электромагнит, связанный с храповиком. Это только мои предположения.
Так и есть - шаговый мотор, запускается импульсами 5 В
Я на автомобиле разбирал спиодометр - останавливался при переходе через 4 нуля, и запускался, если подтолкнуть иголкой за зубчатое колесо (чтобы проскочил точку с максимумом нагрузки). Там был именно шаговый двигатель. Сейчас рядом лежит дохлый электросчетчик, но у него ЖКИ-индикатор.
Отредактировано Andrew55 (2022-05-17 11:56:40)
Разобрал электросчетчик (бытовой). Внутри какая-то схема не понятная и сам счетчик с циферками. К счетчику идут 2 провода. Явно внутри что-то типа моторчика. Собственно интересует, как этот моторчик крутить, чтобы счетчик считал? Импульсами или напряжением? Ломать окончательно не хочется, хочу сам счетчик применить.
Вам подарить такие или мож сразу эл.счётчики в сборе ящиками?
Исходя из принципа действия, однозначно там что-то шаговое. А исходя из того, что всего два провода - скорее всего соленоид с собачкой и храповое колесо, как в шаговом искателе. Попробовать подать 5 Вольт. Должно сщёлкнуть один раз.
Есть, правда, и шаговые двигатели с двумя проводами (например, в кварцевых часах), но они сильно маломощные. А вот какой двигатель стоит во вторичных часах (как на вокзале) - не знаю, там он тоже с двумя проводами.
Отредактировано Andrew55 (2022-05-18 12:57:31)
Да что-то не крутится пока.
Счетчик работает на мс AD7755. У нее есть выходы для подключения шагового моторчика из расчета 100 имп за 1 квт. Т.е частота импульсов довольно маленькая и крутиться будет очень медленно. Я пробовал импульсы с частотой 30-50 гц - не работает. Похоже бесполезный для меня счетчик…
Сама микруха довольно интересная. Содержит два АЦП и цифровой выход для индикаторов. Самогонщики (милейшие люди
) на своем форуме предлагают разные варианты применения этой микрухи. Регуляторы мощности и разные вольтметры-амперметры. Я особо не вникал, но кому интересно:
https://forum.homedistiller.ru/index.php?topic=365953.0
100 имп на кВт-ч - это 10 имп на 1 цифру последнего барабана. Должно быть заметно вполне.
100 имп = 1 оборот барабана. В час. 1квт.
Ну да. Но последний б-рабан разделен на 100 делений. Получается, 1 импульс - 1 деление. При 1 кВт - импульс каждые полминуты (36 с).
Выходы F1 и F2 - разнополярные что ли (чередующиеся)? Или это просто 2 провода одного выхода?
_____________________________________

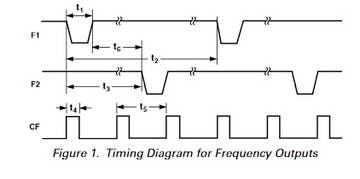

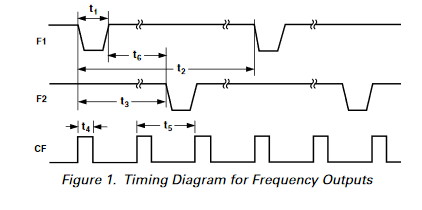

А... Посмотрел даташит, импульсы появляются на F1 и F2 поочередно. То есть, будет работать как соленоид, так и шаговый двигатель:
Тогда если соленоид - должен щелкать просто от подачи 5 В на каждый импульс, а если ШД - каждый следующий импульс должен быть противоположной полярности.
