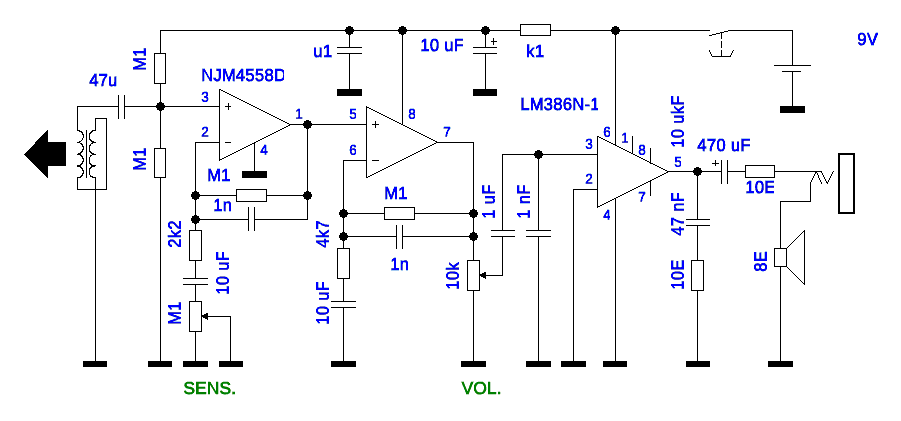

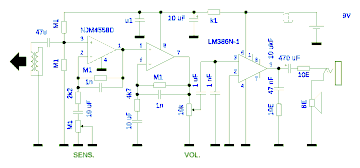

Ну собственно вот схема. Особенного ничего. Может кому пригодится.
Изюминка в датчике - он сделан из трансформатора , который в модеме на входе обычно, это старые диал-апы и адсл-ы, транс-р нужно аккуратно разобрать и все ШЭ-пластинки развернуть в одну сторону, потом обмотки соединить в фазе.
Наверно вторая изюминка в том что это всё реально работает. Оговорка важная - "пистолет" слышит провода тем лучше, чем сильней они под нагрузкой, утюг 1 кВт подключаем , и провод
можно в бетонной стене услышать на глубине под 15 см. Т12 паяльник - провод цык-цык-цык где-то слышно с 8 см если на наушник. Неплохо слышен провод если на него подать генератор 1 кГц, естественно сначала отключить от фазы 220В !!
Сдвоенный ОУ и УНЧ тоже выпаял из того же модема.

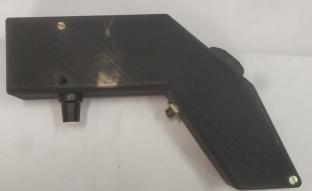

Макет на соплях увидел коллега на работе, он за одно владелец 3Д принтера, и мне сваял корпус в кач бартэра за рабочую платку...

Отредактировано prusony (2025-02-17 16:20:49)

0

Поделиться22025-02-17 16:24:35

Автор: SSh
Активный участник
Откуда: Армения
Зарегистрирован: 2023-06-12
Приглашений: 0
Сообщений: 2746
Уважение: [+16/-0]
Позитив: [+0/-1]
Пол: Мужской
Возраст: 67 [1957-05-27]
Отношение к табаку: Не курю
Провел на форуме:
1 месяц 29 дней
Последний визит:
2025-02-22 12:21:20

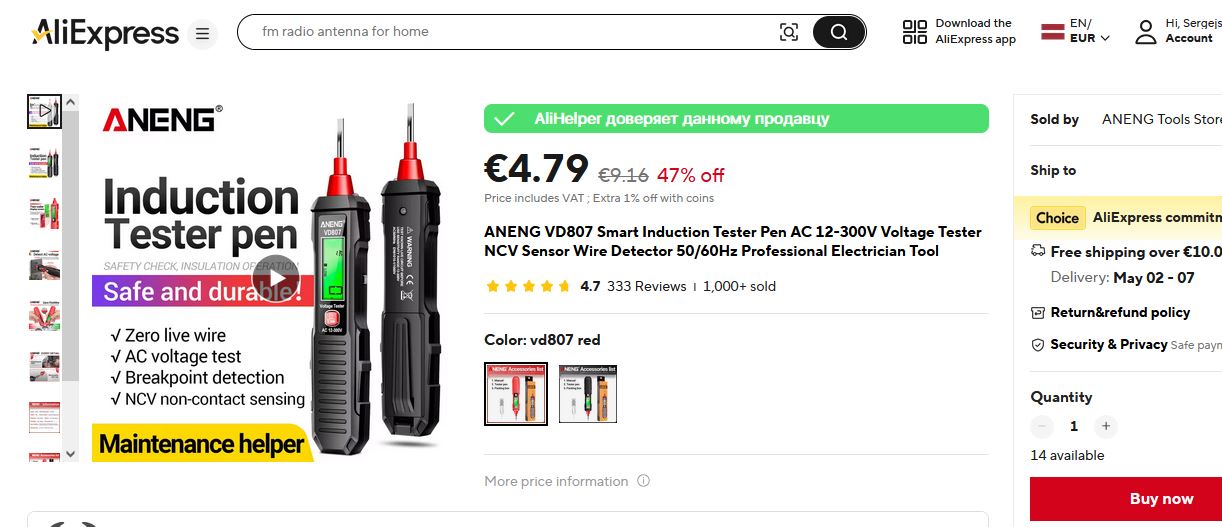

А как по сравнению с встроенными практически во все современные мультиметры режимом NCV?

0

Поделиться32025-02-17 16:35:49

Автор: prusony
Активный участник
Откуда: Беларусь.
Зарегистрирован: 2022-03-30
Приглашений: 0
Сообщений: 450
Уважение: [+4/-0]
Позитив: [+2/-0]
Отношение к алкоголю: На 99.999 % трезвенник.
Отношение к табаку: Бросил лет 10 назад.
Провел на форуме:
3 дня 10 часов
Последний визит:
Сегодня 18:16:52

Эту схему и собрал именно потому что встройки в мультиметры выбесили. Они пищат и мыргают на всё, особенно если проводов много рядом. Так еще ж купил FNIRSI WD-02 , он тоже как-то не пошел лично мне.
Ну и дело в том, что уже лет 30 назад был собран почти такой , но датчик был из магнитофонной головки, какого-то лампового магнитофона, одно-дорожечного, он много раз выручал, а тут наш сис-админ выкидал штук 20 модемов, я их подобрал, ну и.....

0

Поделиться42025-02-17 16:46:49

Автор: Alex_C
Активный участник
Зарегистрирован: 2025-02-16
Приглашений: 0
Сообщений: 88
Уважение: [+1/-0]
Позитив: [+4/-0]
Провел на форуме:
Не определено
Последний визит:
2025-04-22 21:40:56

prusony написал(а):

Изюминка в датчике - он сделан из трансформатора

Два трансформатора в коробочке ?
По схеме вроде один ?

Отредактировано Alex_C (2025-02-18 00:28:06)

0

Поделиться52025-02-17 19:15:16

Автор: ВиП
Активный участник
Откуда: Дер Собянино
Зарегистрирован: 2022-03-23
Приглашений: 0
Сообщений: 3206
Уважение: [+9/-3]
Позитив: [+0/-0]
Возраст: 70 [1954-05-22]
Провел на форуме:
20 дней 19 часов
Последний визит:
Сегодня 20:03:57

prusony написал(а):

Ну собственно вот схема. Особенного ничего. Может кому пригодится.
Изюминка в датчике - он сделан из трансформатора , который в модеме на входе обычно, это старые диал-апы и адсл-ы,

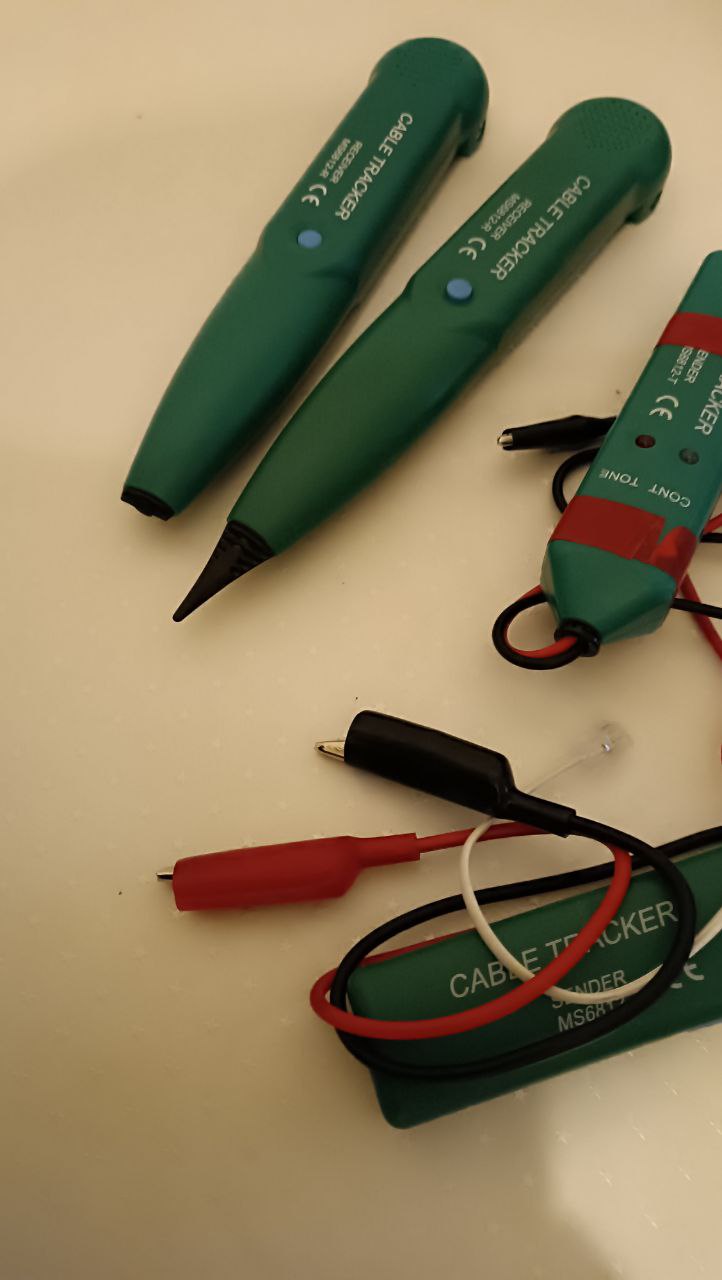

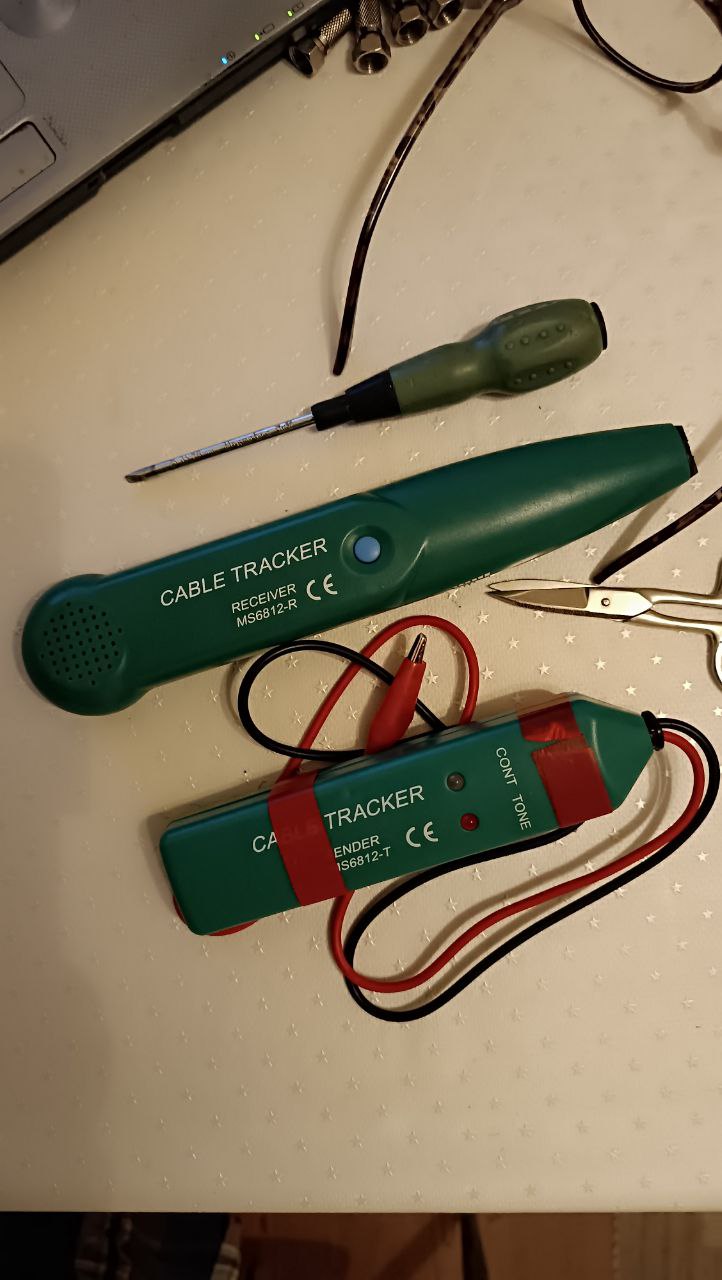

Такие пойдут?

Кому надо, подарю... вроде и ещё есть какой-то.

0

Поделиться62025-02-17 19:50:25

Автор: MSNG
Активный участник
Откуда: Москва
Зарегистрирован: 2022-03-30
Приглашений: 0
Сообщений: 1117
Уважение: [+15/-0]
Позитив: [+18/-0]
Пол: Мужской
Провел на форуме:
3 месяца 29 дней
Последний визит:
Сегодня 19:28:03

prusony написал(а):

Может кому пригодится.

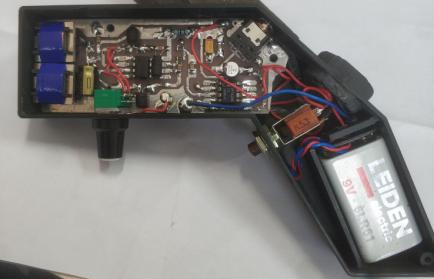

Несколько лет назад делал искатель на двух полевых транзисторах и батарейке крона. Он вполне справился со своей работой. Если конечно такой прибор нужен регулярно, то наверное стоит сделать что-то подобное. Для разового применения вполне достаточно индикаторной отвертки или тестера с NCV.

0

Поделиться72025-02-18 07:49:20

Автор: prusony
Активный участник
Откуда: Беларусь.
Зарегистрирован: 2022-03-30
Приглашений: 0
Сообщений: 450
Уважение: [+4/-0]
Позитив: [+2/-0]
Отношение к алкоголю: На 99.999 % трезвенник.
Отношение к табаку: Бросил лет 10 назад.
Провел на форуме:
3 дня 10 часов
Последний визит:
Сегодня 18:16:52

Alex_C написал(а):

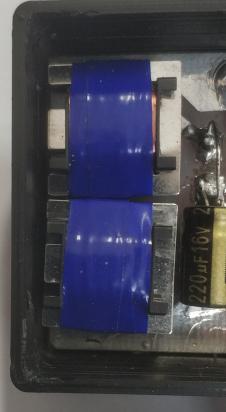

Два трансформатора в коробочке ?
По схеме вроде один ?

Да, в схеме один, модемов много на разбор подкинули, думал увеличится глубина обнаружения, если два тр-ра последовательно - разницы практически не заметил (параллельно тоже пробовал).
На схеме еще неточность - возле 5-й ножки LM386 букавки лишние - 10 мкФ.

MSNG написал(а):

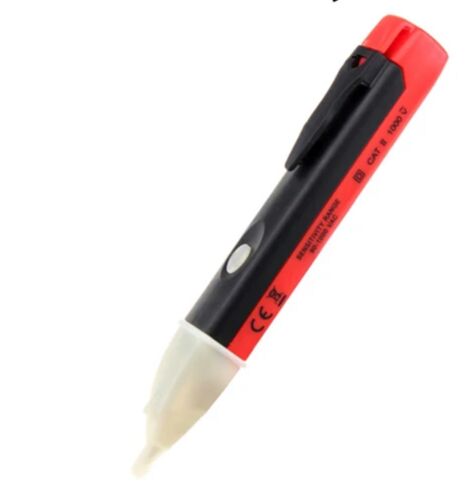

Для разового применения вполне достаточно индикаторной отвертки

Во, отметим разнообразие отзывов, вам это не пригодилось. )

ВиП написал(а):

Такие пойдут?

Сильно похоже что пойдут. Иногда трансик собран с пропиткой лаком или клеем, вот там нужно без нервов разбирать, греть и выбивать особенно первую Ш-пластинку, они из пермалоя оч мягкие.

0

Поделиться82025-02-18 09:12:16

Автор: LLL_MMM
Активный участник
Откуда: Москва
Зарегистрирован: 2023-07-26
Приглашений: 0
Сообщений: 2674
Уважение: [+8/-2]
Позитив: [+0/-0]
Пол: Мужской
Провел на форуме:
3 месяца 9 дней
Последний визит:
Вчера 23:03:37

prusony написал(а):

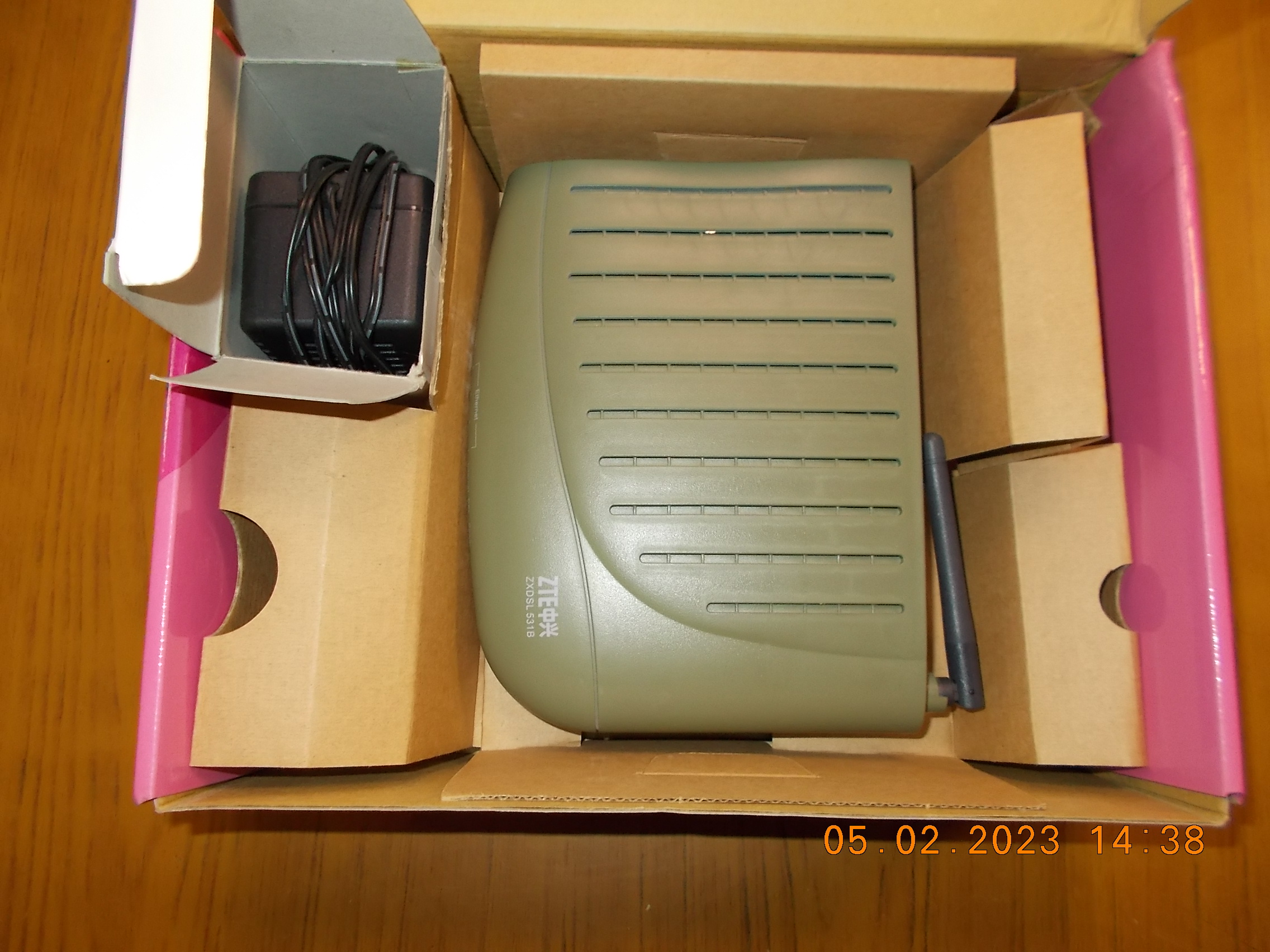

старые диал-апы и адсл-ы, транс-р нужно аккуратно разобрать и все ШЭ-пластинки развернуть в одну сторону, потом обмотки соединить в фазе.

АДСЛы? Там небольшой транс на сплошном Ш феррите, наподобие тех, что стояли между драйвером и выходным транзистором строчной развёртки в кинескопных тв. И рассчитан он на частоты от 26 КГц.

0

Поделиться92025-03-11 22:43:36

Автор: Alex_C
Активный участник
Зарегистрирован: 2025-02-16
Приглашений: 0
Сообщений: 88
Уважение: [+1/-0]
Позитив: [+4/-0]
Провел на форуме:
Не определено
Последний визит:
2025-04-22 21:40:56

Чтобы новую тему не городить, спрошу здесь.

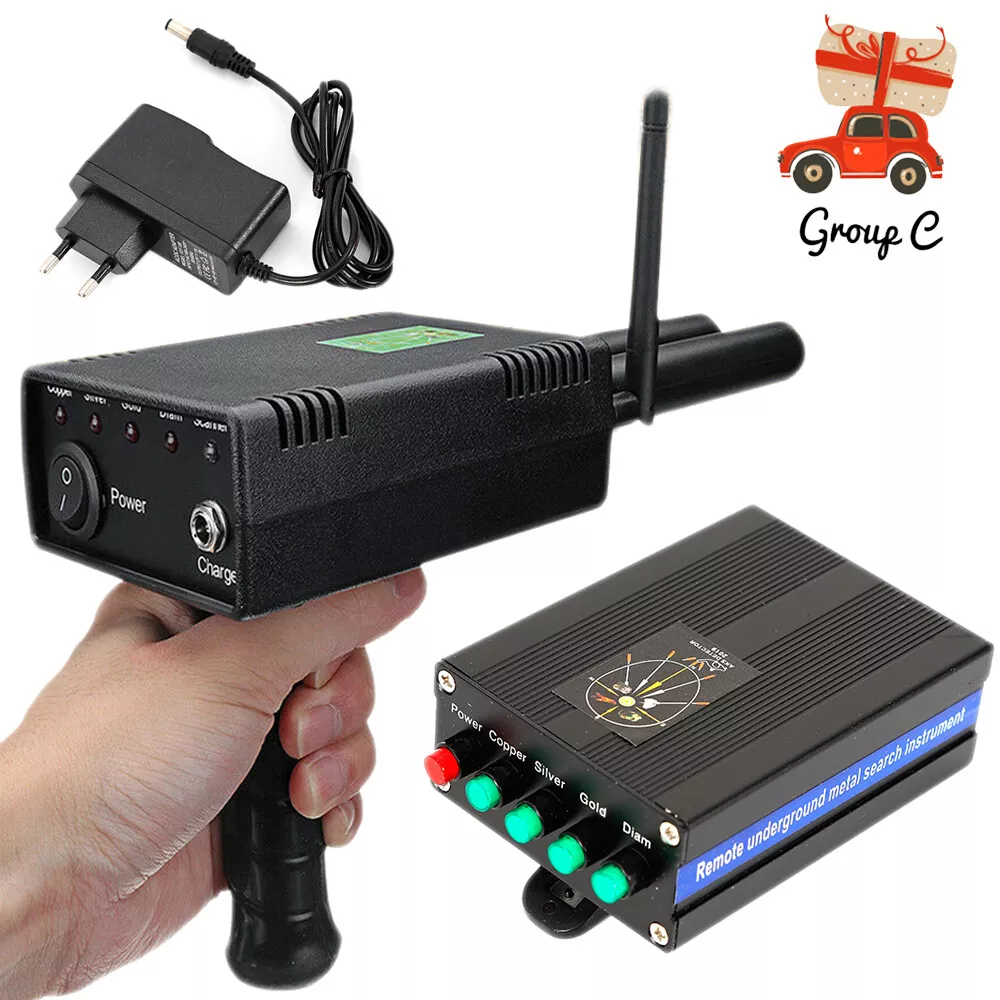

Попалось мне такое описание (на немецком) металл детектора:
__________________________
Item specifics

Maximale Detektionstiefe
20 Meter

Suchbereich
1000 Meter

Energie
12 V 1000 ~ 1600 mAh

Übertragungsfrequenz
5,6-6 kHz

Signalfrequenz
360-440Hz

Erkennungsart
Gold, Silber, Kupfer, Durchm

Alarmmodus
Das "Tropfen-Tropfen" -Läuten einer Glocke

Gewicht
2,9 kg
__________________________

Две антеннки, ооочень длинноволновый передатчик-приёмник ?

Отредактировано Alex_C (2025-03-11 22:44:50)

0

Поделиться102025-03-11 22:49:15

Автор: Tadas
Активный участник
Зарегистрирован: 2021-08-30
Приглашений: 0
Сообщений: 1099
Уважение: [+25/-0]
Позитив: [+48/-10]
Пол: Мужской
Возраст: 75 [1949-09-24]
Провел на форуме:
1 месяц 3 дня
Последний визит:
Сегодня 13:59:27

Туфта

Максимальная глубина обнаружения
20 метров

Область поиска
1000 метров

Энергия
12 В 1000 ~ 1600 мАч

Частота передачи
5,6-6 кГц

Частота сигнала
360-440 Гц

Идентификационный тип
Золото, серебро, медь, диам

Режим тревоги
"Капельный" звон колокола

Вес
2,9 кг

0

Поделиться112025-03-11 22:58:53

Автор: Alex_C
Активный участник
Зарегистрирован: 2025-02-16
Приглашений: 0
Сообщений: 88
Уважение: [+1/-0]
Позитив: [+4/-0]
Провел на форуме:
Не определено
Последний визит:
2025-04-22 21:40:56

Ну так продают же, и покупают.
Смешно конечно, но за сотню баксов.

Может это метры какие-нибудь китайские ?

Особенно втащило Durchm, типа алмазы/диаманты...

Отредактировано Alex_C (2025-03-11 23:00:47)

0

Поделиться122025-03-11 23:30:00

Автор: Alex_C
Активный участник
Зарегистрирован: 2025-02-16
Приглашений: 0
Сообщений: 88
Уважение: [+1/-0]
Позитив: [+4/-0]
Провел на форуме:
Не определено
Последний визит:
2025-04-22 21:40:56

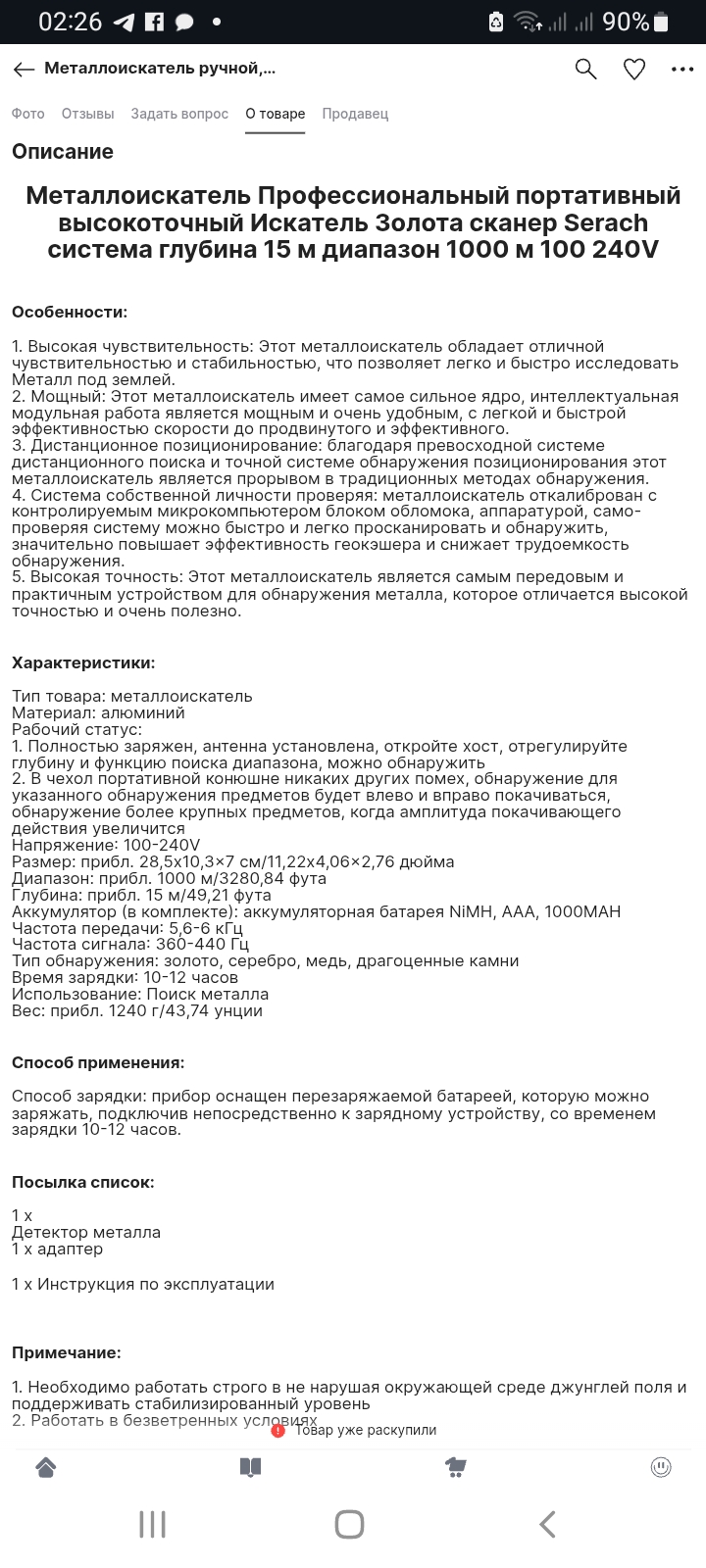

Вот ещё похожая хрень.

Раньше против крыс комаров баловались.
Ставки поднимаются.

0

Поделиться132025-03-12 00:36:28

Автор: Admin
Администратор
Откуда: Казахстан , Костанайская обл.
Зарегистрирован: 2021-08-21
Приглашений: 0
Сообщений: 3629
Уважение: [+4/-0]
Позитив: [+13/-0]
Пол: Мужской
Возраст: 61 [1963-07-18]
Отношение к алкоголю: Безразличен
Отношение к табаку: Не курю и никогда не курил
Провел на форуме:
2 месяца 3 дня
Последний визит:
Сегодня 18:13:00

Alex_C написал(а):

хрень

https://aliexpress.ru/item/100500603429 … c2rusMsite

Откройте хост
в чехол портативной конюшне
в не нарушая оркружающей среде джунглей поля

0

Поделиться142025-03-12 09:10:41

Автор: angren68
Активный участник
Зарегистрирован: 2021-09-11
Приглашений: 0
Сообщений: 2349
Уважение: [+23/-0]
Позитив: [+2/-0]
Провел на форуме:
1 месяц 21 день
Последний визит:
Сегодня 19:44:56

Мне тоже кажется, что туфта это... Они бы хоть с "драгоценными камнями" не палились.

0

Поделиться152025-03-12 13:26:36

Автор: prusony
Активный участник
Откуда: Беларусь.
Зарегистрирован: 2022-03-30
Приглашений: 0
Сообщений: 450
Уважение: [+4/-0]
Позитив: [+2/-0]
Отношение к алкоголю: На 99.999 % трезвенник.
Отношение к табаку: Бросил лет 10 назад.
Провел на форуме:
3 дня 10 часов
Последний визит:
Сегодня 18:16:52

Ну может если это даймонд в оправе, оправу увидит дитехтор этот но не на 20 метров, это дурдом вообще. Давно как-то хотел собрать , изучал вопрос, искатель (не проводки, живу в Борисове, тут Наполеон по легенде ...лей получил, убегал и типа назакапывал )).) , так вот хорошие экземляры чуют обручальное золотое кольцо на грубине полметра примерно, но 20 метров...., это не немец, а наехавший к ним кто-то заработать хочет ))

0

Поделиться162025-03-12 13:38:57

Автор: Tadas
Активный участник
Зарегистрирован: 2021-08-30
Приглашений: 0
Сообщений: 1099
Уважение: [+25/-0]
Позитив: [+48/-10]
Пол: Мужской
Возраст: 75 [1949-09-24]
Провел на форуме:
1 месяц 3 дня
Последний визит:
Сегодня 13:59:27

Те, которые работают на несколько метров стоят подороже.

0

Поделиться172025-04-09 13:51:58

Автор: prusony
Активный участник
Откуда: Беларусь.
Зарегистрирован: 2022-03-30
Приглашений: 0
Сообщений: 450
Уважение: [+4/-0]
Позитив: [+2/-0]
Отношение к алкоголю: На 99.999 % трезвенник.
Отношение к табаку: Бросил лет 10 назад.
Провел на форуме:
3 дня 10 часов
Последний визит:
Сегодня 18:16:52

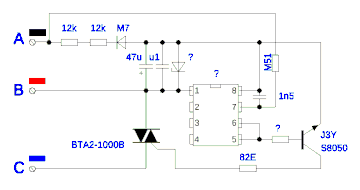

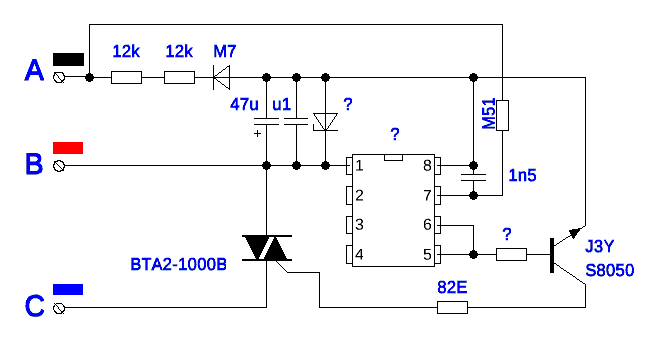

Встроил на торцовку плавный пуск, работает, купил еще один с целью вскрыть... Вскрыл почти, правда повредил деталюхи, вот схема, мож кто угадает что за микрушка ??

Отредактировано prusony (2025-04-09 13:53:26)

0

Поделиться182025-04-09 14:23:15

Автор: f300
Активный участник
Откуда: Минск
Зарегистрирован: 2025-02-19
Приглашений: 0
Сообщений: 142
Уважение: [+2/-0]
Позитив: [+1/-0]
Пол: Мужской
Провел на форуме:
1 день 19 часов
Последний визит:
Сегодня 08:48:05

похоже на 555

0

Поделиться192025-04-09 14:35:26

Автор: prusony
Активный участник
Откуда: Беларусь.
Зарегистрирован: 2022-03-30
Приглашений: 0
Сообщений: 450
Уважение: [+4/-0]
Позитив: [+2/-0]
Отношение к алкоголю: На 99.999 % трезвенник.
Отношение к табаку: Бросил лет 10 назад.
Провел на форуме:
3 дня 10 часов
Последний визит:
Сегодня 18:16:52

Вряд-ли...

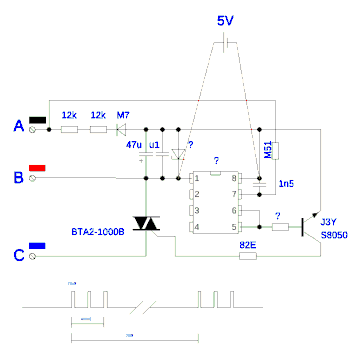

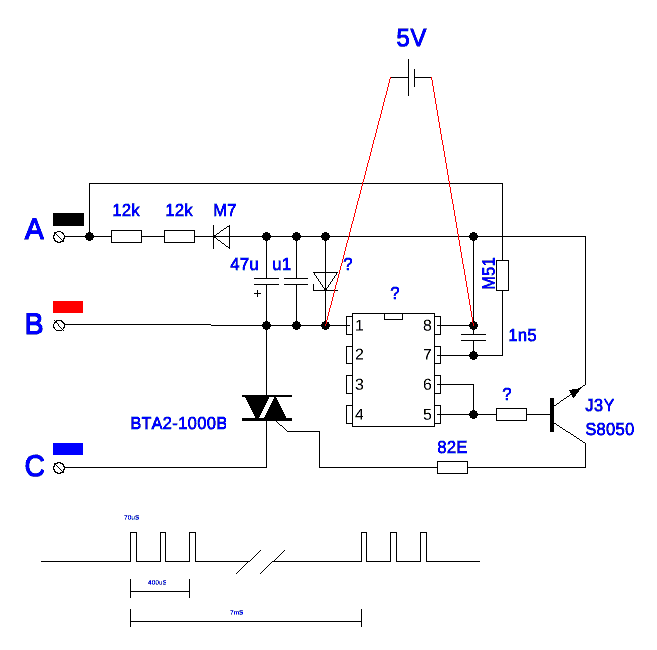

Подал 5В как на картинке, вот что получается. Какой-то процык похоже.
Сразу после подачи питания пауза 3 сек, потом пошли тройки импульсов. Если проводком прикоснуться к 7-й ноге начинается хаос. Скоп подключен к 5-6 ножкам.

Отредактировано prusony (2025-04-09 14:37:23)

0

Поделиться202025-04-09 14:52:04

Автор: MSNG
Активный участник
Откуда: Москва
Зарегистрирован: 2022-03-30
Приглашений: 0
Сообщений: 1117
Уважение: [+15/-0]
Позитив: [+18/-0]
Пол: Мужской
Провел на форуме:
3 месяца 29 дней
Последний визит:
Сегодня 19:28:03

prusony написал(а):

Какой-то процык похоже.

Скорее всего так и есть.
Для инструмента есть микрухи U2010 U2008. Вообще это регуляторы мощности, но у них есть функция плавного пуска. В принципе можно регулятор не использовать, а использовать только плавный пуск.

0

Поделиться212025-04-09 14:57:37

Автор: f300
Активный участник
Откуда: Минск
Зарегистрирован: 2025-02-19
Приглашений: 0
Сообщений: 142
Уважение: [+2/-0]
Позитив: [+1/-0]
Пол: Мужской
Провел на форуме:
1 день 19 часов
Последний визит:
Сегодня 08:48:05

Тогда может К1182ПМ1Р1 (в dip-8 или so-8)/ Простой фазовый регулятор.

Отредактировано f300 (2025-04-09 15:18:48)

0

Поделиться222025-04-09 15:08:27

Автор: prusony
Активный участник
Откуда: Беларусь.
Зарегистрирован: 2022-03-30
Приглашений: 0
Сообщений: 450
Уважение: [+4/-0]
Позитив: [+2/-0]
Отношение к алкоголю: На 99.999 % трезвенник.
Отношение к табаку: Бросил лет 10 назад.
Провел на форуме:
3 дня 10 часов
Последний визит:
Сегодня 18:16:52

Спасибо!
Да, надо что-то из этих выбрать.
Готовая коробочка китайская работает, но вечно проблема куда её прикрутить, даже в торцовку не влезла, прилепил с боку. А если что своё вставлять можно электронику в ручку всунуть, а симистор где-то к корпусу (фланец конкретного BTA2-1000B изолирован от выводов.)

0

Поделиться232025-04-09 15:19:40

Автор: f300
Активный участник
Откуда: Минск
Зарегистрирован: 2025-02-19
Приглашений: 0
Сообщений: 142
Уважение: [+2/-0]
Позитив: [+1/-0]
Пол: Мужской
Провел на форуме:
1 день 19 часов
Последний визит:
Сегодня 08:48:05

А в каком корпусе чип?

0

Поделиться242025-04-09 15:45:34

Автор: prusony
Активный участник
Откуда: Беларусь.
Зарегистрирован: 2022-03-30
Приглашений: 0
Сообщений: 450
Уважение: [+4/-0]
Позитив: [+2/-0]
Отношение к алкоголю: На 99.999 % трезвенник.
Отношение к табаку: Бросил лет 10 назад.
Провел на форуме:
3 дня 10 часов
Последний визит:
Сегодня 18:16:52

SOIC-8

0

Поделиться252025-04-21 17:35:25

Автор: Alex_C
Активный участник
Зарегистрирован: 2025-02-16
Приглашений: 0
Сообщений: 88
Уважение: [+1/-0]
Позитив: [+4/-0]
Провел на форуме:
Не определено
Последний визит:
2025-04-22 21:40:56

prusony написал(а):

Изюминка в датчике - он сделан из

Кто знает, что было в кончике пробника.

Дал напарнику попользоваться, а он гад, уронил на бетон с четырёх метровой высоты. Кончик был на конце пробника, сантиметра два длинной - так и не нашли. И прибор не работает.

Четыре года комплектик служил верой и правдой. Редко но приходилось искать проводульки. В одном шкафу вешается генератор, а в другом, метрах этак за сто пятьдесят находится пара.

Можно конечно новый комплект заказать. Но ждать. Да и куда отправлять, я сейчас в командировке.

Может отремонтировать можно ?

0

Поделиться262025-04-22 21:40:10

Автор: Alex_C
Активный участник
Зарегистрирован: 2025-02-16
Приглашений: 0
Сообщений: 88
Уважение: [+1/-0]
Позитив: [+4/-0]
Провел на форуме:
Не определено
Последний визит:
2025-04-22 21:40:56

Принесли мне рабочий комплект.
У местного манагера завалялся.
Но сегодня уж сил нет разбираться.

0

Поделиться272025-04-23 15:51:56

Автор: MSNG
Активный участник
Откуда: Москва
Зарегистрирован: 2022-03-30
Приглашений: 0
Сообщений: 1117
Уважение: [+15/-0]
Позитив: [+18/-0]
Пол: Мужской
Провел на форуме:
3 месяца 29 дней
Последний визит:
Сегодня 19:28:03

Купил вот такой детектор проводки за 120 руб. Пикает, моргает, фазу показывает, ноль от фазы отличает, все бесконтактно. Собственно купил чтобы обрывы в проводах искать. На даче иногда удлинители разные рвутся у газонокосилок, насосов, у инструмента. А эта фиговина четко определяет место обрыва. Ну и заодно проводку в стенах показать может. И естественно фонарик встроенный.
