31

  • Автор: SSh
  • Активный участник
  • SSh
  • Откуда: Армения
  • Зарегистрирован: 2023-06-12
  • Приглашений: 0
  • Сообщений: 2746
  • Уважение: [+15/-0]
  • Позитив: [+0/-1]
  • Пол: Мужской
  • Возраст: 67 [1957-05-27]
  • Отношение к табаку: Не курю
  • Провел на форуме:
    1 месяц 29 дней
  • Последний визит:
    Вчера 12:21:20

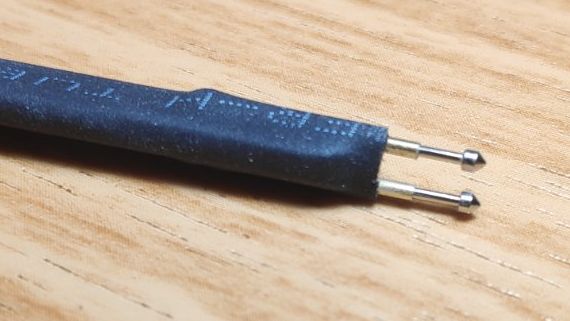

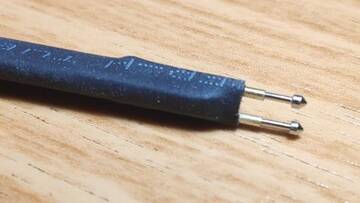

Все, не откладывая в долгий ящик, спаял щупы. Полоска двухстороннего стеклотекстолита, на один конец с двух сторон напаяны погопины, с другого идут провода. Простейший разъем Кельвина готов...  :) Пока запихнул это дело в термоусадку, может в понедельник заскочу в канцтовары, подберу подходящие ручки. Ждем разъемы...  ;)
https://forumupload.ru/uploads/001b/4f/36/43/t458592.jpg
Думаю также соорудить что-то наподобие кроватки для 14500/18650/21700.

angren68 написал(а):

А WB российский у вас как работает?

Нормально, срок доставки обычно от 4 до 10 дней. Пунктов выдачи тоже полно. Пару раз товар не доходил, если был оплачен заранее, деньги быстро возвращали на счет. Недавно впервые заказал и с Озон-а, обещали сначала доставить 18 февраля, потом передвинули на 19. Посмотрим, как и этот маркетплейс работает...

Отредактировано SSh (2025-02-15 14:50:41)

0

32

  • Автор: FDoich
  • Активный участник
  • FDoich
  • Откуда: М.о.
  • Зарегистрирован: 2022-03-03
  • Приглашений: 0
  • Сообщений: 970
  • Уважение: [+11/-0]
  • Позитив: [+57/-0]
  • Пол: Мужской
  • Возраст: 62 [1963-01-29]
  • Провел на форуме:
    10 дней 5 часов
  • Последний визит:
    Сегодня 19:18:27
SSh написал(а):

Думаю также соорудить что-то наподобие кроватки для 14500/18650/21700

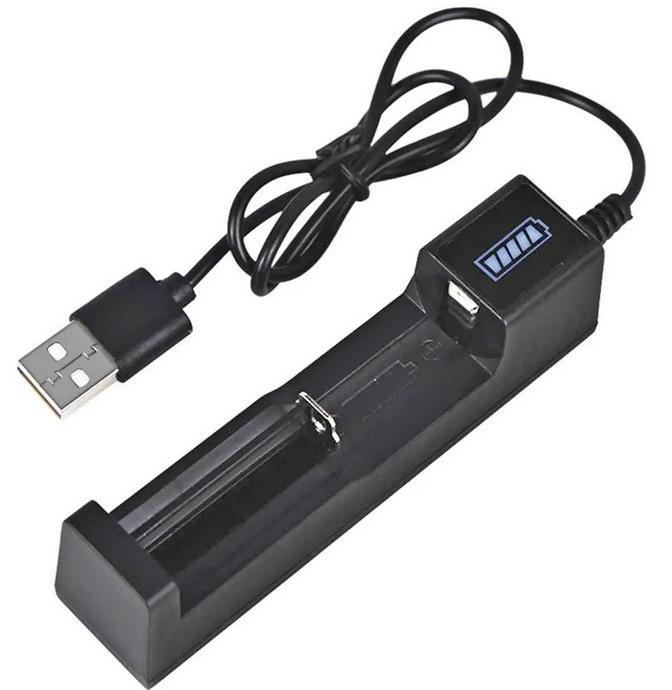

В прошлом году прикупил пару таких зарядок по 50 руб. Для 21700 можно "нарастить" на несколько мм, если не влезут. Раньше подобные брал "сетевые"...
https://forumupload.ru/uploads/001b/4f/36/22/t179269.jpg

0

33

  • Автор: SSh
  • Активный участник
  • SSh
  • Откуда: Армения
  • Зарегистрирован: 2023-06-12
  • Приглашений: 0
  • Сообщений: 2746
  • Уважение: [+15/-0]
  • Позитив: [+0/-1]
  • Пол: Мужской
  • Возраст: 67 [1957-05-27]
  • Отношение к табаку: Не курю
  • Провел на форуме:
    1 месяц 29 дней
  • Последний визит:
    Вчера 12:21:20

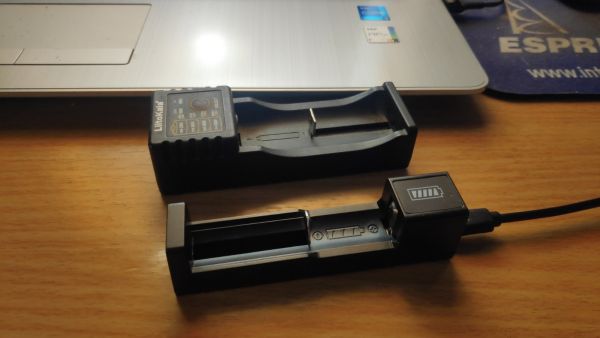

Есть у меня всякие-разные, и такие как на фото и несколько других, но по здравому размышлению, думаю все-таки сделать с нуля что-то более подходящее ии опять-же с четырехпроводной схемой соединения
https://forumupload.ru/uploads/001b/4f/36/43/t458680.jpg
P.S.Зарядку как на вашем фото наращивать не надо, 21700 впритык, но туда помещается, в отличии от верхней на моем.

0

34

  • Автор: FDoich
  • Активный участник
  • FDoich
  • Откуда: М.о.
  • Зарегистрирован: 2022-03-03
  • Приглашений: 0
  • Сообщений: 970
  • Уважение: [+11/-0]
  • Позитив: [+57/-0]
  • Пол: Мужской
  • Возраст: 62 [1963-01-29]
  • Провел на форуме:
    10 дней 5 часов
  • Последний визит:
    Сегодня 19:18:27

У меня вот тоже в одну Lii-500 21700 влазят, а в купленную  года через два не хочут... :D

0

35

  • Автор: SSh
  • Активный участник
  • SSh
  • Откуда: Армения
  • Зарегистрирован: 2023-06-12
  • Приглашений: 0
  • Сообщений: 2746
  • Уважение: [+15/-0]
  • Позитив: [+0/-1]
  • Пол: Мужской
  • Возраст: 67 [1957-05-27]
  • Отношение к табаку: Не курю
  • Провел на форуме:
    1 месяц 29 дней
  • Последний визит:
    Вчера 12:21:20

А я уже накидал чертежик  :)

0

36

  • Автор: FDoich
  • Активный участник
  • FDoich
  • Откуда: М.о.
  • Зарегистрирован: 2022-03-03
  • Приглашений: 0
  • Сообщений: 970
  • Уважение: [+11/-0]
  • Позитив: [+57/-0]
  • Пол: Мужской
  • Возраст: 62 [1963-01-29]
  • Провел на форуме:
    10 дней 5 часов
  • Последний визит:
    Сегодня 19:18:27

Дело за малым... :)

0

37

  • Автор: SSh
  • Активный участник
  • SSh
  • Откуда: Армения
  • Зарегистрирован: 2023-06-12
  • Приглашений: 0
  • Сообщений: 2746
  • Уважение: [+15/-0]
  • Позитив: [+0/-1]
  • Пол: Мужской
  • Возраст: 67 [1957-05-27]
  • Отношение к табаку: Не курю
  • Провел на форуме:
    1 месяц 29 дней
  • Последний визит:
    Вчера 12:21:20
FDoich написал(а):

Дело за малым...

Как только возникнет охота травить...  ;)

0

38

  • Автор: SSh
  • Активный участник
  • SSh
  • Откуда: Армения
  • Зарегистрирован: 2023-06-12
  • Приглашений: 0
  • Сообщений: 2746
  • Уважение: [+15/-0]
  • Позитив: [+0/-1]
  • Пол: Мужской
  • Возраст: 67 [1957-05-27]
  • Отношение к табаку: Не курю
  • Провел на форуме:
    1 месяц 29 дней
  • Последний визит:
    Вчера 12:21:20
SSh написал(а):

FDoich написал(а):

    Дело за малым...

Как только возникнет охота травить...  ;)

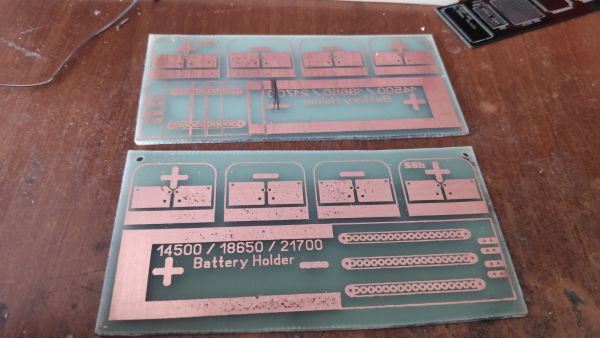

Возникла... Причем с самого утра, но... вот что значит давно не заниматься чем-либо... забыл отзеркалить  :D И, хотя по большому счету это ни на что не влияло, все-таки распечатал и вытравил заново  :)
https://forumupload.ru/uploads/001b/4f/36/43/t400086.jpg

Осталось разрезать на отдельные детальки и спаять...

0

39

  • Автор: SSh
  • Активный участник
  • SSh
  • Откуда: Армения
  • Зарегистрирован: 2023-06-12
  • Приглашений: 0
  • Сообщений: 2746
  • Уважение: [+15/-0]
  • Позитив: [+0/-1]
  • Пол: Мужской
  • Возраст: 67 [1957-05-27]
  • Отношение к табаку: Не курю
  • Провел на форуме:
    1 месяц 29 дней
  • Последний визит:
    Вчера 12:21:20
FDoich написал(а):

Дело за малым... :)

Как в воду глядели  :)

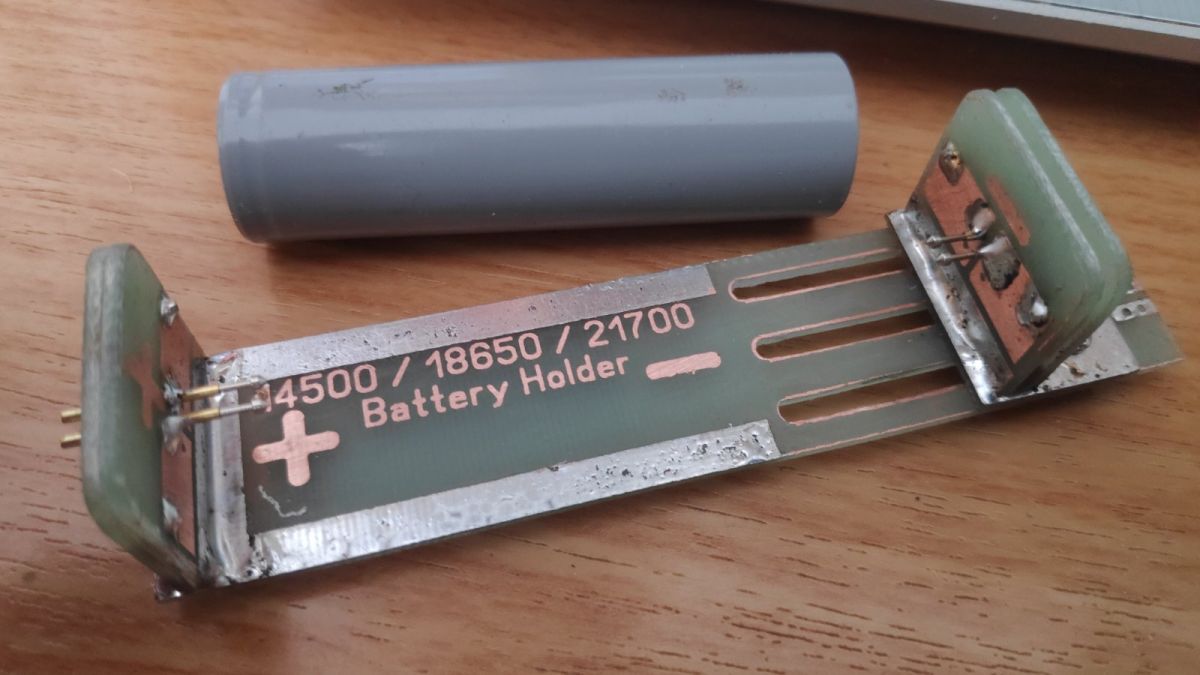

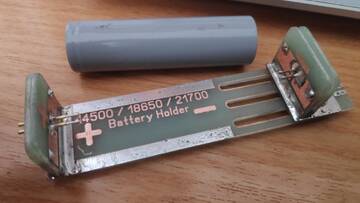

Кроватка готова. Под аккумуляторы 14500, 18650 и 21700, соединения - двухпроводные на обоих полюсах. Осталось промыть ацетоном и кое-где покрыть лаком. Ну и после того как получу GX12-ые, подпаять провода.
https://forumupload.ru/uploads/001b/4f/36/43/t607076.jpg

+1

40

  • Автор: FDoich
  • Активный участник
  • FDoich
  • Откуда: М.о.
  • Зарегистрирован: 2022-03-03
  • Приглашений: 0
  • Сообщений: 970
  • Уважение: [+11/-0]
  • Позитив: [+57/-0]
  • Пол: Мужской
  • Возраст: 62 [1963-01-29]
  • Провел на форуме:
    10 дней 5 часов
  • Последний визит:
    Сегодня 19:18:27

Крутяк! А чем фиксируется подвижная часть?

0

41

  • Автор: MSNG
  • Активный участник
  • MSNG
  • Откуда: Москва
  • Зарегистрирован: 2022-03-30
  • Приглашений: 0
  • Сообщений: 1059
  • Уважение: [+13/-0]
  • Позитив: [+18/-0]
  • Пол: Мужской
  • Провел на форуме:
    3 месяца 23 дня
  • Последний визит:
    Сегодня 19:19:39

А не проще под каждый размер свою сделать? Зачем тут универсальность?
А вообще красиво. Молодца! :)

0

42

  • Автор: SSh
  • Активный участник
  • SSh
  • Откуда: Армения
  • Зарегистрирован: 2023-06-12
  • Приглашений: 0
  • Сообщений: 2746
  • Уважение: [+15/-0]
  • Позитив: [+0/-1]
  • Пол: Мужской
  • Возраст: 67 [1957-05-27]
  • Отношение к табаку: Не курю
  • Провел на форуме:
    1 месяц 29 дней
  • Последний визит:
    Вчера 12:21:20

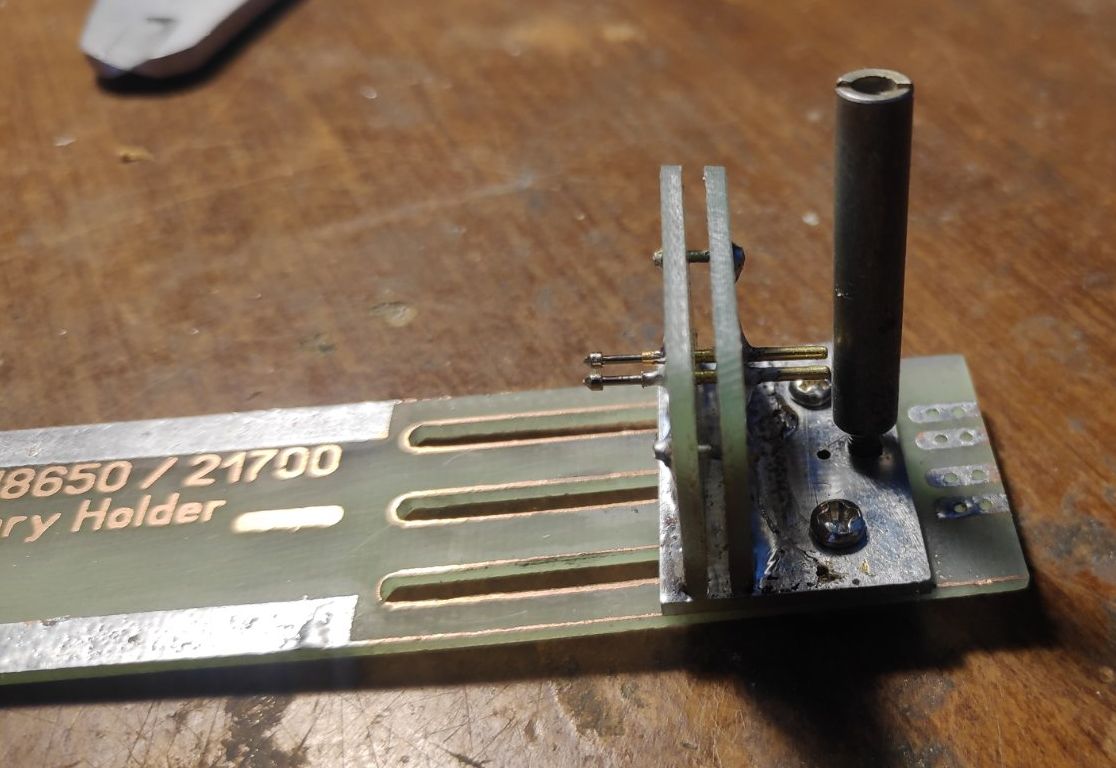

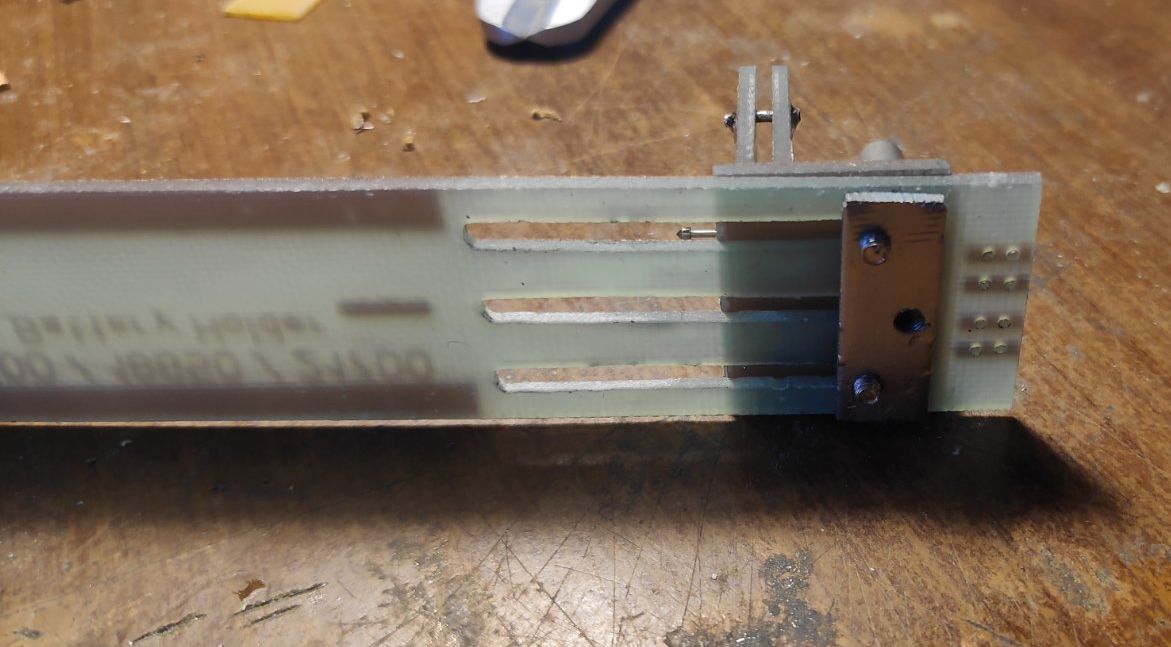

В основании выпиленены 3 паза, крайние служат в качестве направляющих, средний - фиксатор. Снизу установлена пластинка с 3-мя отверстиями М2,5, в крайние ввинчены винты, так, чтоб каретка свободно перемещалась, а в среднее - колонка с резьбой на конце. Соответственно, ослабляя или закручивая колонку отпускаем или фиксируем каретку  :) Если надо проверить много аккумуляторов одного размера, то каретку двигать не надо, ход иголочек погопинов позволяет легко устанавливать и снимать проверяемые элементы с зафиксированным положением каретки.
https://forumupload.ru/uploads/001b/4f/36/43/t353148.jpg
https://forumupload.ru/uploads/001b/4f/36/43/t118628.jpg

0

43

  • Автор: FDoich
  • Активный участник
  • FDoich
  • Откуда: М.о.
  • Зарегистрирован: 2022-03-03
  • Приглашений: 0
  • Сообщений: 970
  • Уважение: [+11/-0]
  • Позитив: [+57/-0]
  • Пол: Мужской
  • Возраст: 62 [1963-01-29]
  • Провел на форуме:
    10 дней 5 часов
  • Последний визит:
    Сегодня 19:18:27

Ок. В принципе и фоток было бы достаточно. :idea:

0

44

  • Автор: SSh
  • Активный участник
  • SSh
  • Откуда: Армения
  • Зарегистрирован: 2023-06-12
  • Приглашений: 0
  • Сообщений: 2746
  • Уважение: [+15/-0]
  • Позитив: [+0/-1]
  • Пол: Мужской
  • Возраст: 67 [1957-05-27]
  • Отношение к табаку: Не курю
  • Провел на форуме:
    1 месяц 29 дней
  • Последний визит:
    Вчера 12:21:20
FDoich написал(а):

В принципе и фоток было бы достаточно.

Может кому-то и описание понадобится..
На днях должны и разъемы доехать, тогда сразу полностью закончу и щупы кроватку. Вообще эти погопины отличная вещь, чего только я с ними не сварганил...  :) И стоят даже не копейки а еще дешевле  :)

0

45

  • Автор: SSh
  • Активный участник
  • SSh
  • Откуда: Армения
  • Зарегистрирован: 2023-06-12
  • Приглашений: 0
  • Сообщений: 2746
  • Уважение: [+15/-0]
  • Позитив: [+0/-1]
  • Пол: Мужской
  • Возраст: 67 [1957-05-27]
  • Отношение к табаку: Не курю
  • Провел на форуме:
    1 месяц 29 дней
  • Последний визит:
    Вчера 12:21:20
SSh написал(а):

Вообще эти погопины отличная вещь

Но, как оказалось, не для миллиомметров... Их переходное сопротивление мало того, что приблизительно равно 10...30 мОм, так еще и плавает в зависимости от нажатия.  :(
Получил я нужные разъемы (GX12), подпаял и, вынужденно, жестко пропаял иголочки у этих пинов. Теперь измерения нормализовались, хотя сам процесс стал не таким удобным, как с подпружиненными контактами. Но я уже вроде придумал, что надо делать...  :)

0

46

  • Автор: angren68
  • Активный участник
  • angren68
  • Зарегистрирован: 2021-09-11
  • Приглашений: 0
  • Сообщений: 2250
  • Уважение: [+20/-0]
  • Позитив: [+2/-0]
  • Провел на форуме:
    1 месяц 19 дней
  • Последний визит:
    Сегодня 16:33:35
SSh написал(а):

Но, как оказалось, не для миллиомметров... Их переходное сопротивление мало того, что приблизительно равно 10...30 мОм

Абсолютно так. Тоже с этим столкнулся. Причём у меня ещё больше разброс был. Но я думал, что мне неудачные попадались, да и Вы постоянно про них положительно отзывались. Решил, что у вас получше экземпляры.

SSh написал(а):

Но я уже вроде придумал, что надо делать...

Поделитесь, пожалуйста.

0

47

  • Автор: SSh
  • Активный участник
  • SSh
  • Откуда: Армения
  • Зарегистрирован: 2023-06-12
  • Приглашений: 0
  • Сообщений: 2746
  • Уважение: [+15/-0]
  • Позитив: [+0/-1]
  • Пол: Мужской
  • Возраст: 67 [1957-05-27]
  • Отношение к табаку: Не курю
  • Провел на форуме:
    1 месяц 29 дней
  • Последний визит:
    Вчера 12:21:20

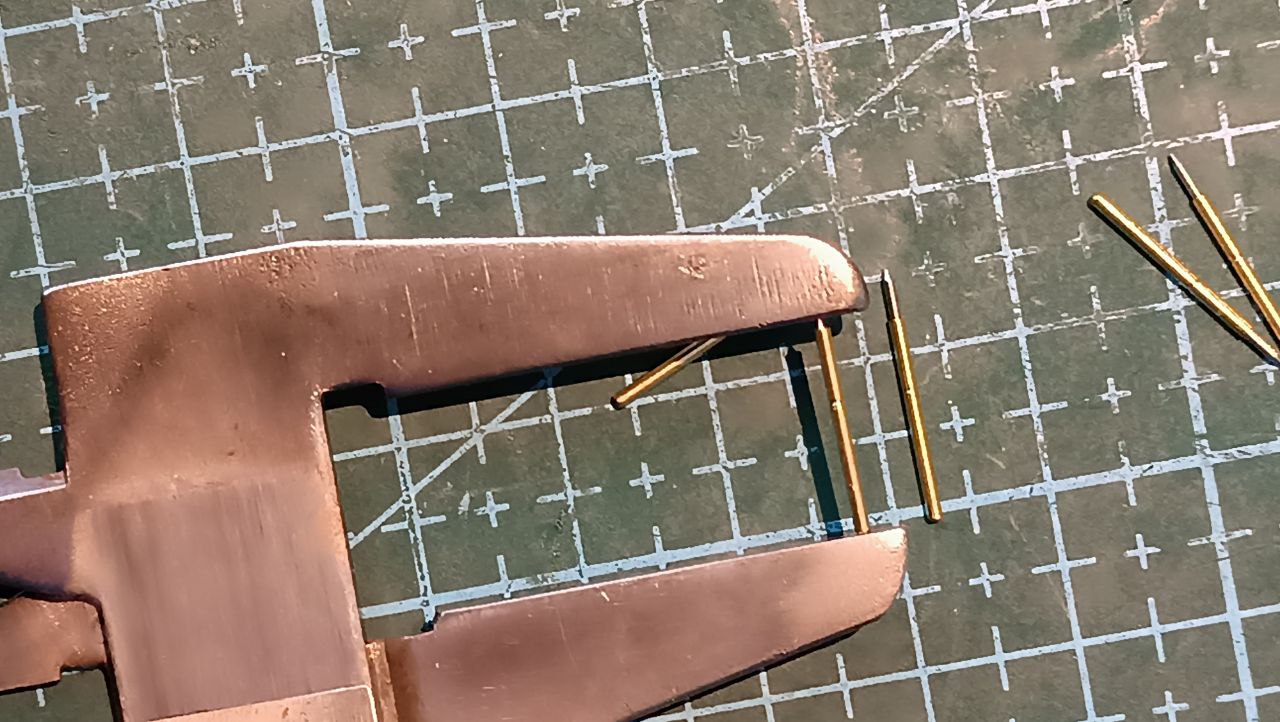

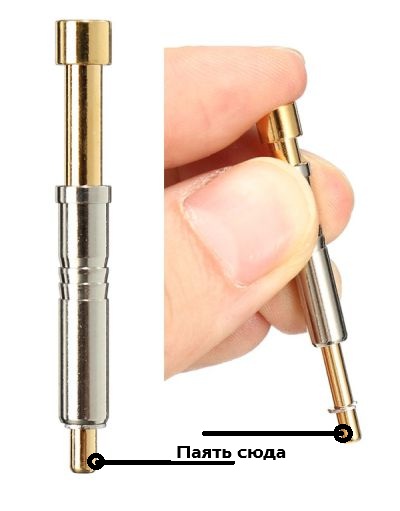

Существуют погопины у которых шток проходит насквозь через трубку-корпус и выходит сзади. Думаю заказать такие пины и провода подпаивать к выступающей задней части. Вот, например, типа таких

angren68 написал(а):

Вы постоянно про них положительно отзывались.

До сих пор их переходное сопротивление не играло никакой роли и они отлично себя зарекомендовали в различных колодках для программирования от ESP8266 до Arduino Nano. Я даже спаял несколько таких и часто ими пользуюсь. Ими-же удобно цепляться к выводам SMD элементов, распаянных на плате, для чего у меня тоже есть особый щуп, да мало-ли где...
Напр. собираюсь спаять щуп для проверки транзистортестером SMD транзисторов, сейчас использую один подобный, тоже самодельный, но думаю, с подвижными контактами будет сподручней.

0

48

  • Автор: Alex_C
  • Участник
  • Alex_C
  • Зарегистрирован: 2025-02-16
  • Приглашений: 0
  • Сообщений: 27
  • Уважение: [+1/-0]
  • Позитив: [+1/-0]
  • Провел на форуме:
    Не определено
  • Последний визит:
    2025-02-21 19:43:47
SSh написал(а):

Вот, например, типа таких

Какой бы ювелир взялся подпаять МГТФку от пяточки к иголочке, да так, чтобы ход иголки не нарушился.
Там же внешняя обойма с развальцовкой, а внутри пружинка спиральная ?

0

49

  • Автор: SSh
  • Активный участник
  • SSh
  • Откуда: Армения
  • Зарегистрирован: 2023-06-12
  • Приглашений: 0
  • Сообщений: 2746
  • Уважение: [+15/-0]
  • Позитив: [+0/-1]
  • Пол: Мужской
  • Возраст: 67 [1957-05-27]
  • Отношение к табаку: Не курю
  • Провел на форуме:
    1 месяц 29 дней
  • Последний визит:
    Вчера 12:21:20
Alex_C написал(а):

подпаять

Какие проблемы?  :) В крайнем случае есть у меня знакомый автоэлектрик, так если глянуть как в мозгах машины подпаяны проводки, так там вообще с ума сойти можно. Но под микроскопом и при некоторой сноровке все паяется... Я сейчас на все 100 не могу утверждать что сам и спаяю, глаза уже не те.  :sceptic:

Alex_C написал(а):

Там же внешняя обойма с развальцовкой, а внутри пружинка спиральная ?

Да.

+1

50

  • Автор: prusony
  • Активный участник
  • Откуда: Беларусь.
  • Зарегистрирован: 2022-03-30
  • Приглашений: 0
  • Сообщений: 406
  • Уважение: [+4/-0]
  • Позитив: [+2/-0]
  • Отношение к алкоголю: На 99.999 % трезвенник.
  • Отношение к табаку: Бросил лет 10 назад.
  • Провел на форуме:
    3 дня 0 часов
  • Последний визит:
    Сегодня 19:28:17
SSh написал(а):

Какие проблемы?   В крайнем случае есть у меня знакомый автоэлектрик, так если глянуть как в мозгах машины подпаяны проводки, так там вообще с ума сойти можно. Но под микроскопом и при некоторой сноровке все паяется... Я сейчас на все 100 не могу утверждать что сам и спаяю, глаза уже не те.

Да.

Мне 63, уже очки +2...+3 обязательны, а вот когда купил МБС-10 - второе рождение, любую микро пайку без проблем. МОладеж на работе ходит - "Саша запаяй...."

0

51

  • Автор: SSh
  • Активный участник
  • SSh
  • Откуда: Армения
  • Зарегистрирован: 2023-06-12
  • Приглашений: 0
  • Сообщений: 2746
  • Уважение: [+15/-0]
  • Позитив: [+0/-1]
  • Пол: Мужской
  • Возраст: 67 [1957-05-27]
  • Отношение к табаку: Не курю
  • Провел на форуме:
    1 месяц 29 дней
  • Последний визит:
    Вчера 12:21:20

У меня китайский, совсем простенький, но во многих случаях помогает. Собрался было покупать МБС9, но по здравому размышлению решил, что мне он не нужен, да и места на столе нет. Я такими мелкими делами не занимаюсь, а если приспичит говорил уже, есть знакомый, даю ему, он паяет... :)

0

52

  • Автор: MSNG
  • Активный участник
  • MSNG
  • Откуда: Москва
  • Зарегистрирован: 2022-03-30
  • Приглашений: 0
  • Сообщений: 1059
  • Уважение: [+13/-0]
  • Позитив: [+18/-0]
  • Пол: Мужской
  • Провел на форуме:
    3 месяца 23 дня
  • Последний визит:
    Сегодня 19:19:39
SSh написал(а):

Напр. собираюсь спаять щуп для проверки транзистортестером SMD транзисторов, сейчас использую один подобный, тоже самодельный, но думаю, с подвижными контактами будет сподручней.

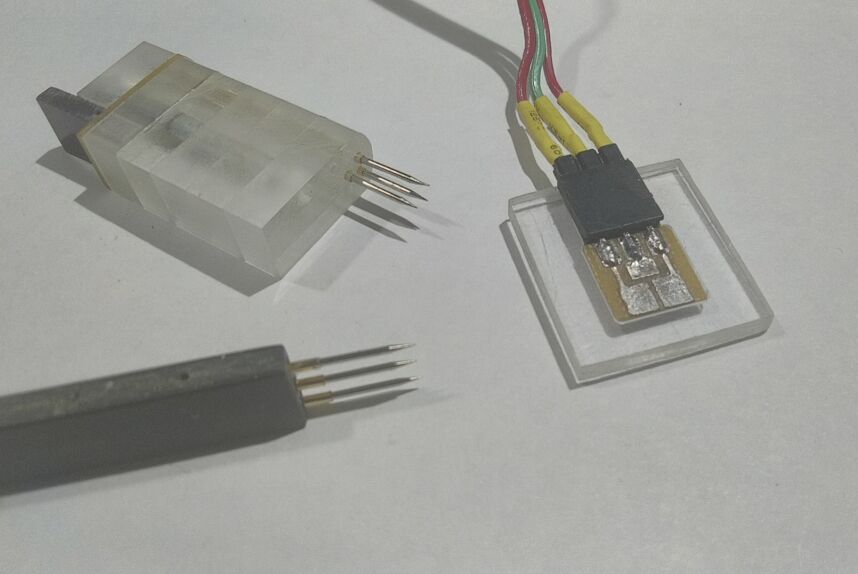

Не, не будет. С иголочками для смд неудобно. Лучше просто плата с контактными площадками которая подключается к тестеру.

https://forumupload.ru/uploads/001b/4f/36/27/t469933.jpg

0

53

  • Автор: Alex_C
  • Участник
  • Alex_C
  • Зарегистрирован: 2025-02-16
  • Приглашений: 0
  • Сообщений: 27
  • Уважение: [+1/-0]
  • Позитив: [+1/-0]
  • Провел на форуме:
    Не определено
  • Последний визит:
    2025-02-21 19:43:47
SSh написал(а):

Какие проблемы?

Я имел в виду внутри пружинки проводок пропустить.
Этож надо разобрать, припаять, и снова развальцевать.

По ссылке, самые большие, наверное можно усовершенствовать.
А в торец пина кусок швейной иглы впаять...

0

54

  • Автор: SSh
  • Активный участник
  • SSh
  • Откуда: Армения
  • Зарегистрирован: 2023-06-12
  • Приглашений: 0
  • Сообщений: 2746
  • Уважение: [+15/-0]
  • Позитив: [+0/-1]
  • Пол: Мужской
  • Возраст: 67 [1957-05-27]
  • Отношение к табаку: Не курю
  • Провел на форуме:
    1 месяц 29 дней
  • Последний визит:
    Вчера 12:21:20

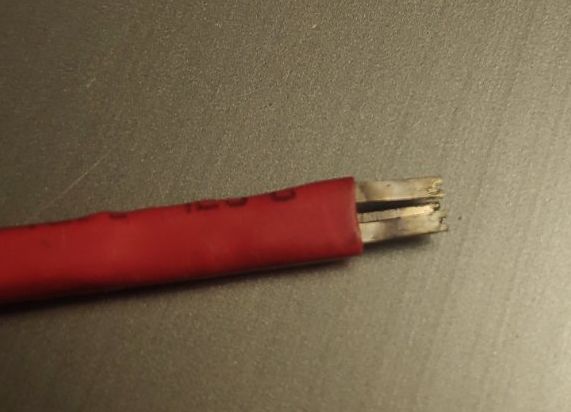

Не знаю... Плата мне как-то не зашла... Вместо неё спаял вот такой щуп, 3 плоских ножки с небольшими прорезями, которые как-бы одеваются на выводы SOT23.
https://forumupload.ru/uploads/001b/4f/36/43/t136550.jpg

0

55

  • Автор: SSh
  • Активный участник
  • SSh
  • Откуда: Армения
  • Зарегистрирован: 2023-06-12
  • Приглашений: 0
  • Сообщений: 2746
  • Уважение: [+15/-0]
  • Позитив: [+0/-1]
  • Пол: Мужской
  • Возраст: 67 [1957-05-27]
  • Отношение к табаку: Не курю
  • Провел на форуме:
    1 месяц 29 дней
  • Последний визит:
    Вчера 12:21:20
Alex_C написал(а):

Я имел в виду внутри пружинки проводок пропустить.
Этож надо разобрать, припаять, и снова развальцевать.

Нет, конечно, все не так... У показанных на ссылке с одной стороны трубочки-корпуса торчит сама игла-контакт, с другой хвостовик, к которому и подпаивается провод. Ничего разбирать не надо  :)

0

56

  • Автор: Alex_C
  • Участник
  • Alex_C
  • Зарегистрирован: 2025-02-16
  • Приглашений: 0
  • Сообщений: 27
  • Уважение: [+1/-0]
  • Позитив: [+1/-0]
  • Провел на форуме:
    Не определено
  • Последний визит:
    2025-02-21 19:43:47
SSh написал(а):

все не так...

Но хвостовик и игла электрически соединены через трубочку с трением ?

0

57

  • Автор: SSh
  • Активный участник
  • SSh
  • Откуда: Армения
  • Зарегистрирован: 2023-06-12
  • Приглашений: 0
  • Сообщений: 2746
  • Уважение: [+15/-0]
  • Позитив: [+0/-1]
  • Пол: Мужской
  • Возраст: 67 [1957-05-27]
  • Отношение к табаку: Не курю
  • Провел на форуме:
    1 месяц 29 дней
  • Последний визит:
    Вчера 12:21:20

Хвостовик это продолжение самой иглы, выведенное с противоположной стороны корпуса.

0

58

  • Автор: Alex_C
  • Участник
  • Alex_C
  • Зарегистрирован: 2025-02-16
  • Приглашений: 0
  • Сообщений: 27
  • Уважение: [+1/-0]
  • Позитив: [+1/-0]
  • Провел на форуме:
    Не определено
  • Последний визит:
    2025-02-21 19:43:47

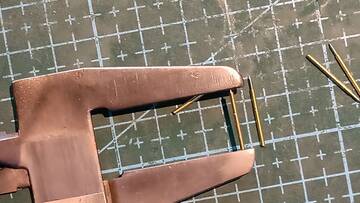

У меня такие.
https://forumupload.ru/uploads/001b/4f/36/67/t472128.jpg

Их проблема - в трущемся контакте.
Переходное сопротивление плавает.

Отредактировано Alex_C (2025-02-20 18:21:51)

0

59

  • Автор: SSh
  • Активный участник
  • SSh
  • Откуда: Армения
  • Зарегистрирован: 2023-06-12
  • Приглашений: 0
  • Сообщений: 2746
  • Уважение: [+15/-0]
  • Позитив: [+0/-1]
  • Пол: Мужской
  • Возраст: 67 [1957-05-27]
  • Отношение к табаку: Не курю
  • Провел на форуме:
    1 месяц 29 дней
  • Последний визит:
    Вчера 12:21:20
Alex_C написал(а):

У меня такие.

И у меня, плюс еще такие-же но с утолщениями, видны на фото, на игле. А нужны такие:
https://forumupload.ru/uploads/001b/4f/36/43/t574944.jpg
Видно, что подвижный контакт проходит сквозь весь корпус и выходит на противоположном конце. Вот туда и подпаиваемся...

0

60

  • Автор: Alex_C
  • Участник
  • Alex_C
  • Зарегистрирован: 2025-02-16
  • Приглашений: 0
  • Сообщений: 27
  • Уважение: [+1/-0]
  • Позитив: [+1/-0]
  • Провел на форуме:
    Не определено
  • Последний визит:
    2025-02-21 19:43:47
SSh написал(а):

А нужны такие:

Класс !
Буду заказывать.

0

Страница:   1 2 3

создать форум
