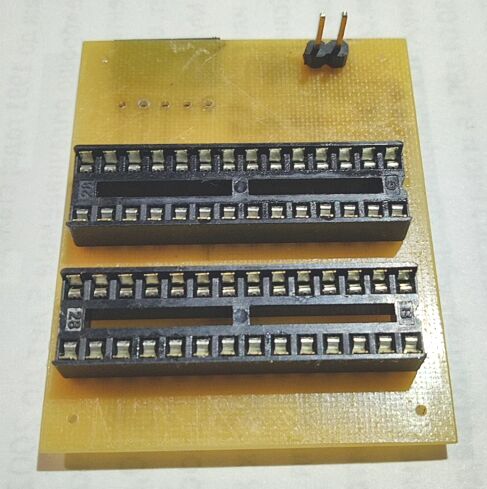

Спаял доктора фьюзов для меги_8. Говорят их можно вылечить. Попробую….

Года 2 назад купил у китайцев парочку таких микрух, недавно проверил, а они нихрена не читаются и не пишутся. Стал искать, как с этим бороться и нашел тему на казусе: https://forum.cxem.net/index.php?/topic … ор-фьюзов/

В общем буду пробовать. Но уже осенью. Сейчас на грядки. Пора помидоры\огурцы садить. Рассада уже почти на метр вымахала. %-)

Может кто-то уже занимался лечением МК. Поделитесь опытом….

Отредактировано MSNG (2024-05-08 18:54:41)

0

Поделиться22024-05-08 19:09:34

Автор: viczai
Активный участник
Откуда: Южурал
Зарегистрирован: 2022-05-06
Приглашений: 0
Сообщений: 1315
Уважение: [+2/-14]
Позитив: [+2/-0]
Провел на форуме:
1 месяц 16 дней
Последний визит:
Вчера 20:36:08

Ну так там для нормальных микросхем. Или чё. Т.е. купить нормальные не в кетае. А то что вы их поднимите 90% гарантии что нет. Не пессимист, но кто озадачивался подобным выкидывал и покупал от нормального поставщика. Сразу говорю помогаю, не потратить зря время. Но если времени много и нужен результат другой, а именно проверить кетаЯ ну тогда пожалуста. Будет интересно и проверить чё будить. Электронная рулетка. Я ставлю на зеро. :_)
https://www.youtube.com/watch?v=XaM4dp2 … MrGiorgi02

Отредактировано viczai (2024-05-08 19:14:42)

0

Поделиться32024-05-08 19:21:04

Автор: MSNG
Активный участник
Откуда: Москва
Зарегистрирован: 2022-03-30
Приглашений: 0
Сообщений: 893
Уважение: [+12/-0]
Позитив: [+13/-0]
Пол: Мужской
Провел на форуме:
3 месяца 6 дней
Последний визит:
Вчера 22:47:39

viczai написал(а):

купить нормальные не в кетае.

А что это меняет? Они все равно в Китае сделаны. Нарваться можно где угодно. Я ведь тоже покупал с надеждой, что микрухи рабочие. А по отзывам у всех продавцов дохлые есть в продаже. Но их лечат. Почему бы не попробовать?

Отредактировано MSNG (2024-05-08 19:21:41)

0

Поделиться42024-05-08 19:28:43

Автор: SSh
Активный участник
Откуда: Армения
Зарегистрирован: 2023-06-12
Приглашений: 0
Сообщений: 2049
Уважение: [+7/-0]
Позитив: [+0/-0]
Пол: Мужской
Возраст: 67 [1957-05-27]
Отношение к табаку: Не курю
Провел на форуме:
1 месяц 14 дней
Последний визит:
Сегодня 05:36:33

MSNG написал(а):

Говорят их можно вылечить.

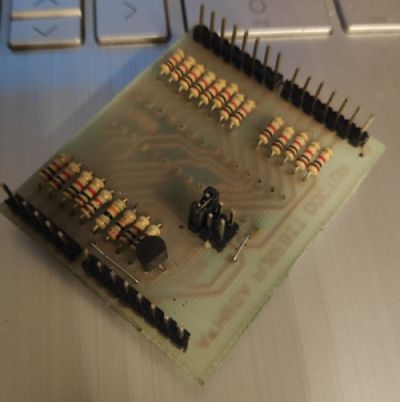

Можно. Лечил неоднократно... Плату сделал в виде шилда для Arduino Uno. Восстанавливает 8, 168 и 328-е меги, выбираются джампером. Панелька для микросхемы впаяна со стороны дорожек.

0

Поделиться52024-05-08 19:56:18

Автор: angren68
Активный участник
Зарегистрирован: 2021-09-11
Приглашений: 0
Сообщений: 2106
Уважение: [+18/-0]
Позитив: [+0/-0]
Провел на форуме:
1 месяц 16 дней
Последний визит:
Вчера 23:02:31

MSNG написал(а):

Спаял доктора фьюзов для меги_8. Говорят их можно вылечить. Попробую….

Лечатся те, которые фьюзами заблокированы. Лечатся реально, без проблем. Много восстановлено. Ещё один плюс - не боишься убить контроллер неправильной установкой фьюзов. У меня аж две версии. На DIP Atmega8, и на Atmega168 (TQFP32), их у меня кучка...

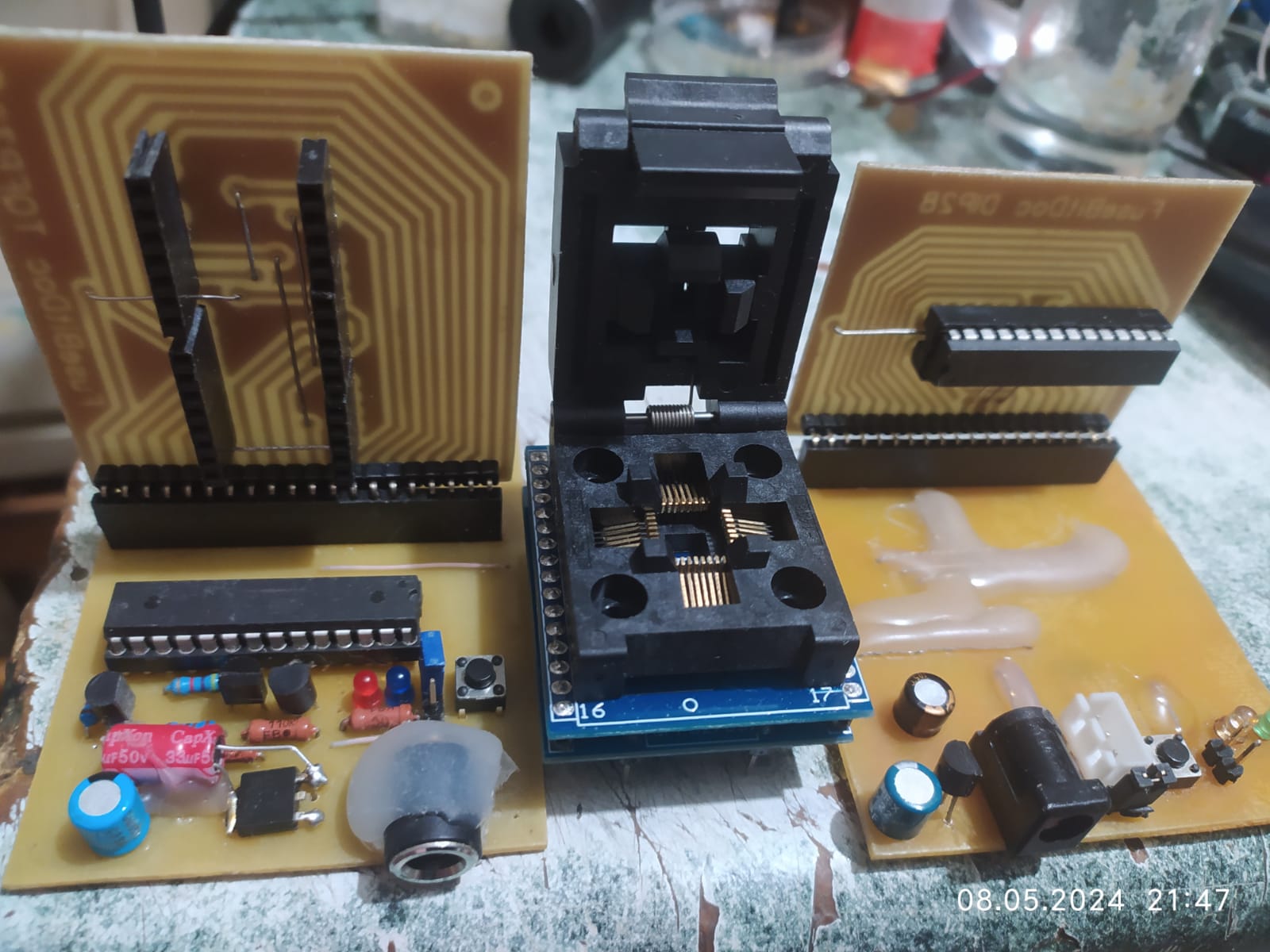

Вот они. Слева - на DIP, справа - на TQFP32. В середине - переходник с TQFP32 на DIP32. Разъёмы для плат с микрухами идентичны...

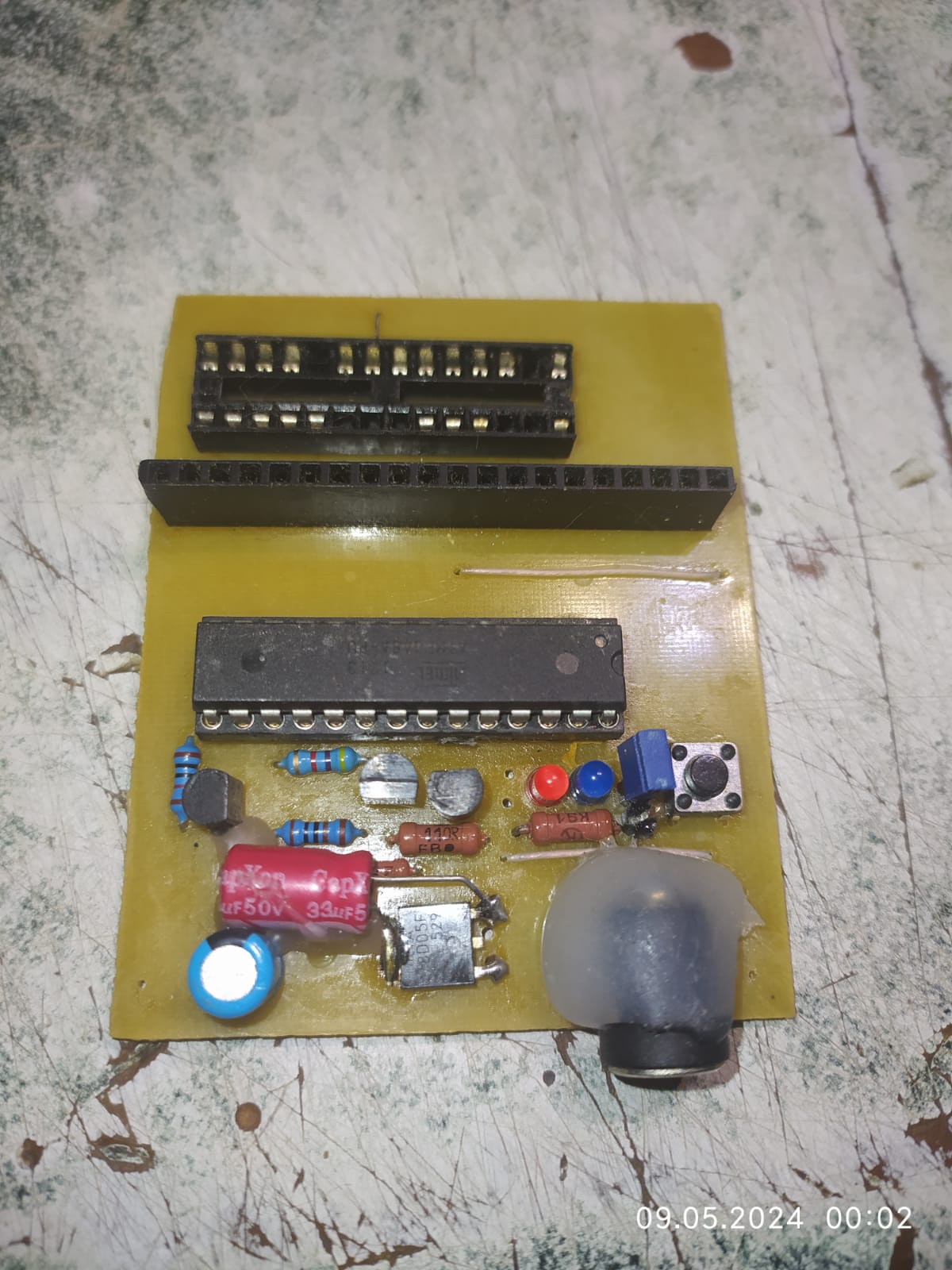

На плате с DIP контроллером есть панелька для "прямого" лечения Atmega8/48?88, и т.д. Я с ними, в-основном, работаю. Есть разъём, куда можно подключать платы - переходники для остальной "толпы" микросхем.

MSNG написал(а):

Спаял доктора фьюзов для меги_8. Может кто-то уже занимался лечением МК. Поделитесь опытом….

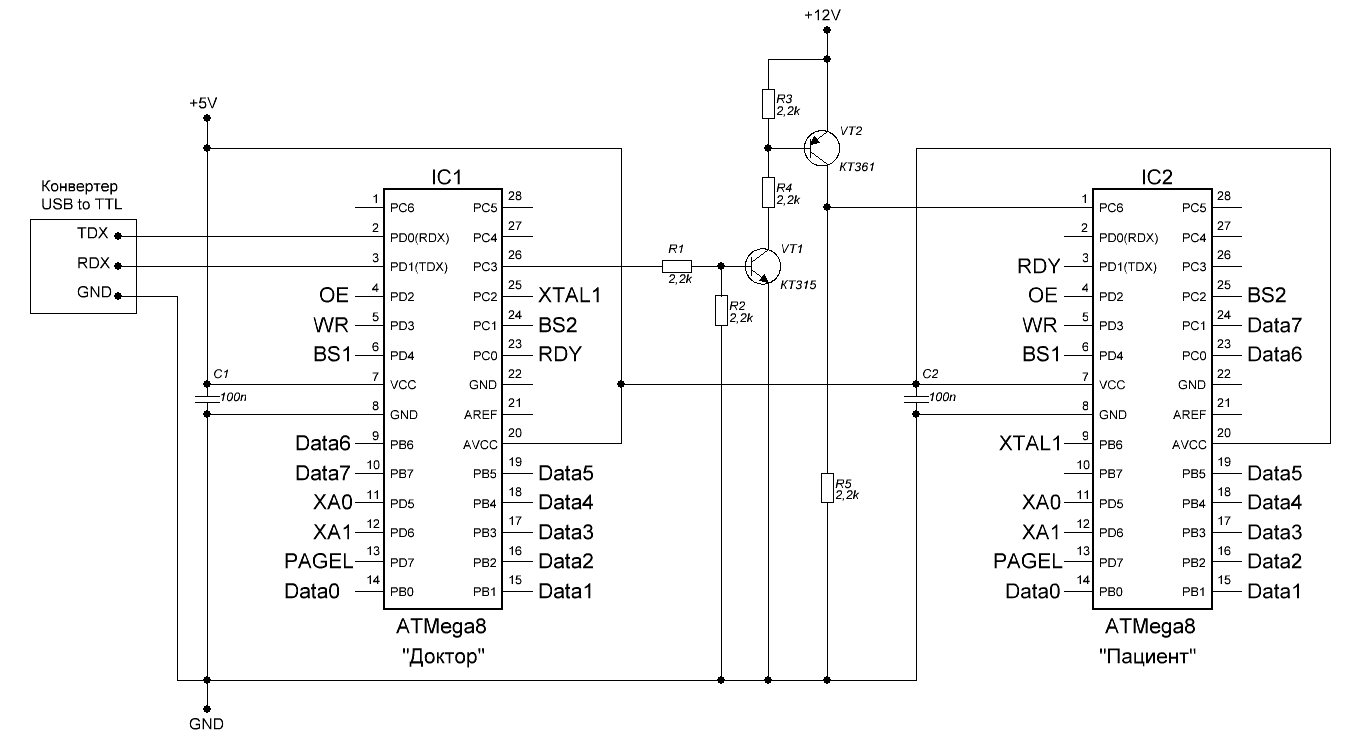

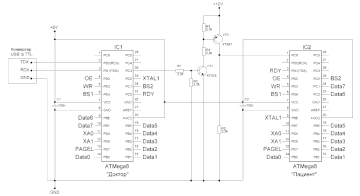

Скажу прямым текстом сразу - свою плату выбрасывайте сразу, она однозначно нерабочая. Вы невнимательно отнеслись к публикации. Внимательно присмотритесь:

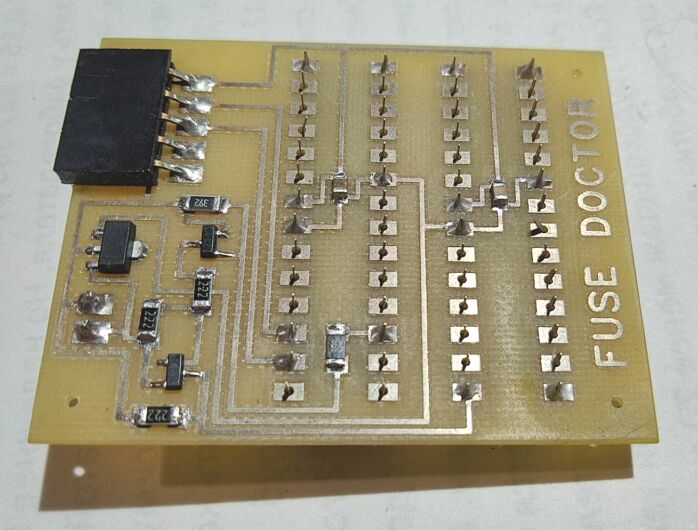

Человек не стал соединять линиями одноимённые сети. Посчитайте, сколько дорожек отсутствует у Вас... Ещё на вами данной схеме отсутствует вариант полного стиранмя при необходимости. Урезанная версия первоисточника. Отсутствуют токоограничивающие резисторы, вдобавок...

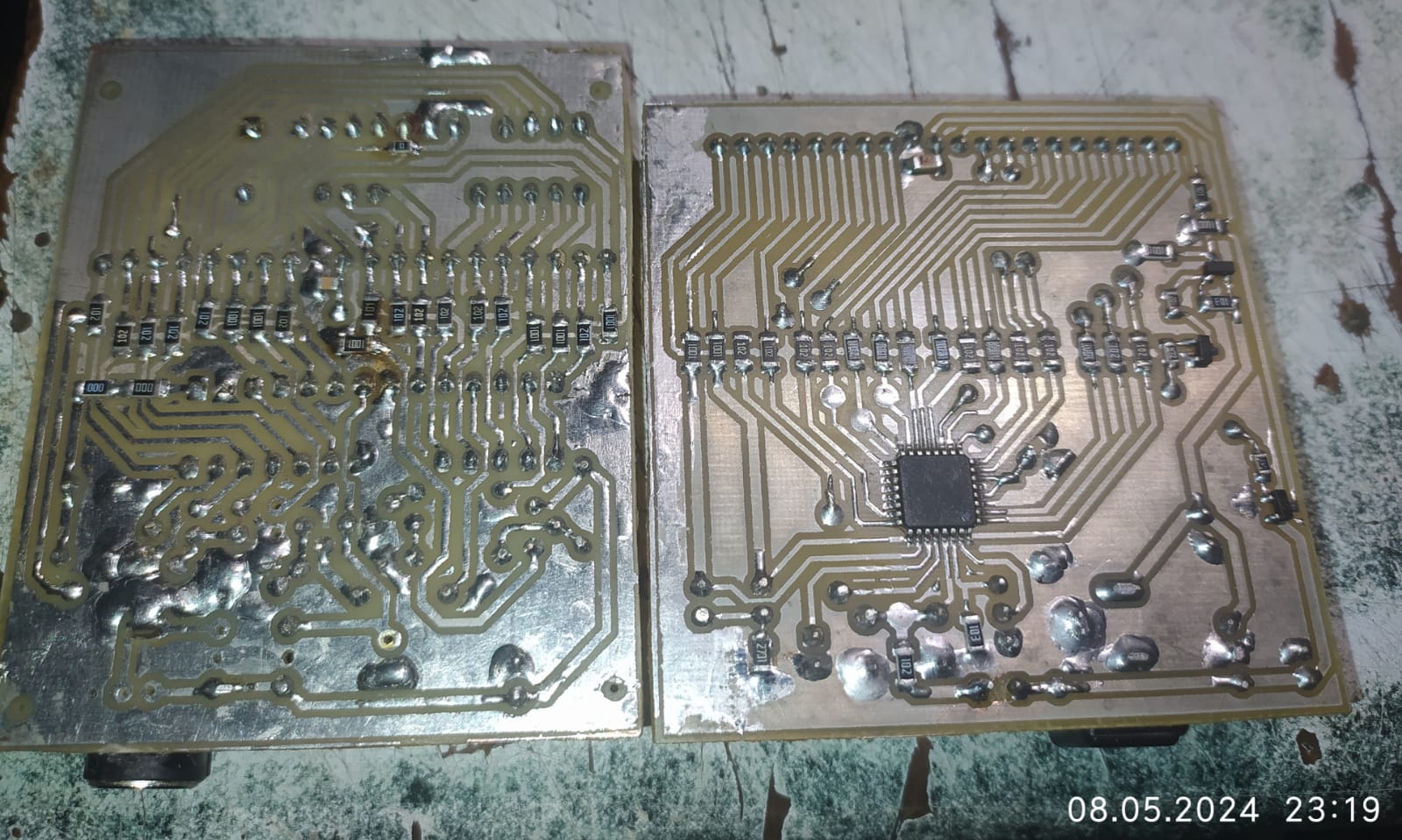

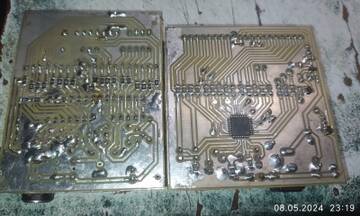

Вот вид "снизу" на моих "докторов".

Если работаете c DipTrace, могу скинуть схему и плату. Сами доработаете под свои детали. Как болванка, сойдёт.

Отредактировано angren68 (2024-05-08 22:11:00)

+1

Поделиться62024-05-08 22:54:27

Автор: MSNG
Активный участник
Откуда: Москва
Зарегистрирован: 2022-03-30
Приглашений: 0
Сообщений: 893
Уважение: [+12/-0]
Позитив: [+13/-0]
Пол: Мужской
Провел на форуме:
3 месяца 6 дней
Последний визит:
Вчера 22:47:39

angren68 написал(а):

Скажу прямым текстом сразу - свою плату выбрасывайте сразу, она однозначно нерабочая. Вы невнимательно отнеслись к публикации. Внимательно присмотритесь:

Человек не стал соединять линиями одноимённые сети. Посчитайте, сколько дорожек отсутствует у Вас... Ещё на вами данной схеме отсутствует вариант полного стиранмя при необходимости. Урезанная версия первоисточника. Отсутствуют токоограничивающие резисторы, вдобавок...

Вот где засада!!! Это еще и одноименные сети соединить? Ну я и сел в лужу…
Еще подумал такая схема не большая, удобная. Надо быстренько сделать. На простоту и повелся.
Спасибо что научили.
Пока соединю проводками и резисторами. Мне всего-то надо пару микрух попробовать восстановить. Не получится – тогда буду думать. Все равно до осени ничего не буду делать.
Спасибо.

0

Поделиться72024-05-09 07:01:14

Автор: SSh
Активный участник
Откуда: Армения
Зарегистрирован: 2023-06-12
Приглашений: 0
Сообщений: 2049
Уважение: [+7/-0]
Позитив: [+0/-0]
Пол: Мужской
Возраст: 67 [1957-05-27]
Отношение к табаку: Не курю
Провел на форуме:
1 месяц 14 дней
Последний визит:
Сегодня 05:36:33

angren68 написал(а):

могу скинуть схему и плату

Кстати, да. Если кого заинтересует мой вариант - шильд для Arduino Uno, без дополнительного контроллера на плате, его роль выполняет ардуина, то мою разводку (одностороннюю) в Sprint Layout тоже могу скинуть. После прошивки сам шилд можно снять и закинуть куда-нибуть до следующей возникшей необходимости

0

Поделиться82024-05-09 09:33:17

Автор: MSNG
Активный участник
Откуда: Москва
Зарегистрирован: 2022-03-30
Приглашений: 0
Сообщений: 893
Уважение: [+12/-0]
Позитив: [+13/-0]
Пол: Мужской
Провел на форуме:
3 месяца 6 дней
Последний визит:
Вчера 22:47:39

Вот тут целая коллекция докторов. Есть разные варианты. Есть из чего выбрать.
http://www.getchip.net/posts/059-isprav … it-doctor/
Связался, блин, с этими МК на старости лет, вот теперь забот прибавилось.

Кстати, пока разбирался с платами этих докторов, попробовал Sprint Layout-6. Вернее попробовал конвертировать из него в ДипТрейс. Честно говоря просто офигел до чего этот Sprint Layout неудобная программа по сравнению с диптрейсом. Может я конечно поверхностно с ней ознакомился, но мне дико не понравилось.

0

Поделиться92024-05-09 09:50:48

Автор: angren68
Активный участник
Зарегистрирован: 2021-09-11
Приглашений: 0
Сообщений: 2106
Уважение: [+18/-0]
Позитив: [+0/-0]
Провел на форуме:
1 месяц 16 дней
Последний визит:
Вчера 23:02:31

MSNG написал(а):

Вот тут целая коллекция докторов. Есть разные варианты. Есть из чего выбрать.
http://www.getchip.net/posts/059-isprav … it-doctor/
Связался, блин, с этими МК на старости лет, вот теперь забот прибавилось.

Кстати, пока разбирался с платами этих докторов, попробовал Sprint Layout-6. Вернее попробовал конвертировать из него в ДипТрейс. Честно говоря просто офигел до чего этот Sprint Layout неудобная программа по сравнению с диптрейсом. Может я конечно поверхностно с ней ознакомился, но мне дико не понравилось.

Да уж. Конвертировать из SL6 в DT -та ещё работёнка! И от степени владения SL практически ничего не зависит. Я как DT освоил, SL держу только для того, чтобы видеть чужие платы из интернета, и только. Сам платы разрабатываю/делаю исключительно в DT, там хоть не ошибёшься.
P.S. Как здесь файл прикрепить? Хотел прикрепить свою "болванку", упрощённый вариант, без преобразователя для компьютера.У меня Atmega8 в DIP, а с ней нет смысла возиться с выводом информации на комп. Может, на яндекс диск?
