Разрабатываю блок питания с регулировкой тока и напряжения на ШИМ контроллер SG3525 LM324
Разрабатываю блок питания с регулировкой тока и напряжения
Страница: 1
Сообщений 1 страница 21 из 21
Поделиться22021-10-13 17:26:36
- Активный участник
- Откуда: Москва
- Зарегистрирован: 2021-08-30
- Приглашений: 0
- Сообщений: 900
- Уважение: [+16/-0]
- Позитив: [+5/-13]
- Пол: Мужской
- Возраст: 79 [1945-05-01]
- Провел на форуме:
19 дней 9 часов - Последний визит:
2024-11-16 20:32:56
Когда разработаете, не забудьте поделиться.
Поделиться32021-10-18 09:34:20
То, что на SG3525 - это уже информация. А вот при чём здесь LM324?
Отредактировано DWD (2021-10-18 09:36:31)
Поделиться52021-10-18 13:28:10
В сейчас делаю его в железе
Поделиться72021-10-18 13:38:25
https://youtu.be/sQRxSKs0a7s
Мой Ютуб канал я там публикую видео о проделанной работе
Отредактировано Михаил Даминев (2021-10-18 13:39:27)
Поделиться82021-10-18 22:01:19
- Активный участник
- Откуда: Москва
- Зарегистрирован: 2021-08-30
- Приглашений: 0
- Сообщений: 900
- Уважение: [+16/-0]
- Позитив: [+5/-13]
- Пол: Мужской
- Возраст: 79 [1945-05-01]
- Провел на форуме:
19 дней 9 часов - Последний визит:
2024-11-16 20:32:56
Какая мощность источника и для каких целей делается?
Поделиться92021-10-19 04:38:21
400ватт только для проверки платы управления силовая часть платы стандартная
Поделиться102021-10-19 10:06:47
Индикация вольтметр амперметр ваттметр будет на дисплее TFT 2.4д и INA226 она будет изменить тока и напряжения
Поделиться112021-10-19 10:53:37
- Активный участник
- Откуда: Москва
- Зарегистрирован: 2021-08-30
- Приглашений: 0
- Сообщений: 900
- Уважение: [+16/-0]
- Позитив: [+5/-13]
- Пол: Мужской
- Возраст: 79 [1945-05-01]
- Провел на форуме:
19 дней 9 часов - Последний визит:
2024-11-16 20:32:56
Знаки препинания ещё в школе не проходили? И на том спасибо, что буквы знаете
. Интересно узнать причину выбора SG3525. А чем TL494 не угодила? В ней и операционники есть, и не пришлось бы использовать LM324. По-моему, избыточно наворочено. Пока так и нет ответа на вопрос - ЗАЧЕМ?
Поделиться122021-10-20 00:30:16
- Активный участник
- Откуда: Москва
- Зарегистрирован: 2021-08-30
- Приглашений: 0
- Сообщений: 900
- Уважение: [+16/-0]
- Позитив: [+5/-13]
- Пол: Мужской
- Возраст: 79 [1945-05-01]
- Провел на форуме:
19 дней 9 часов - Последний визит:
2024-11-16 20:32:56

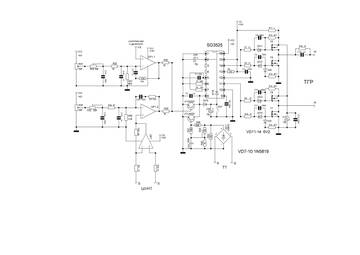

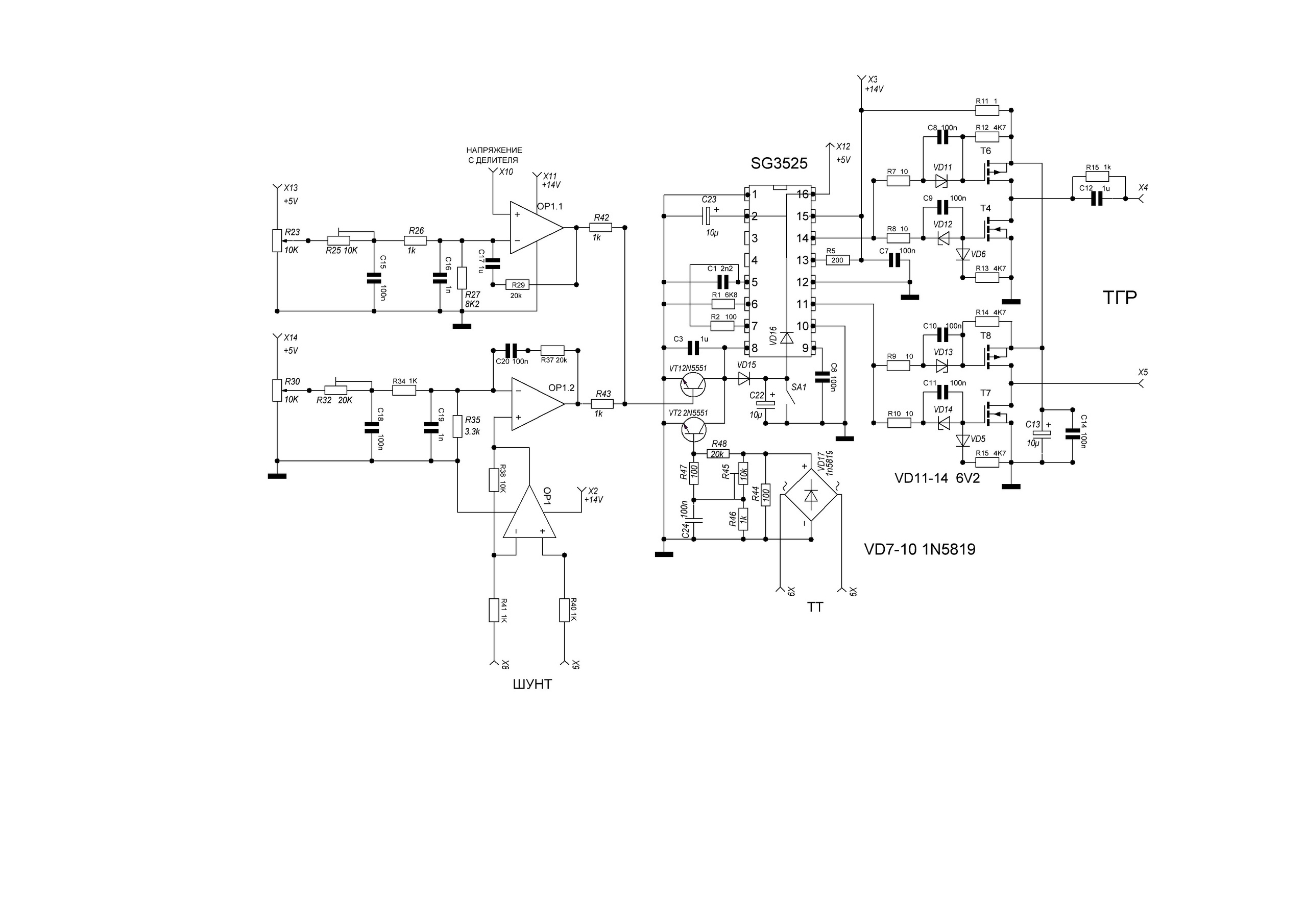

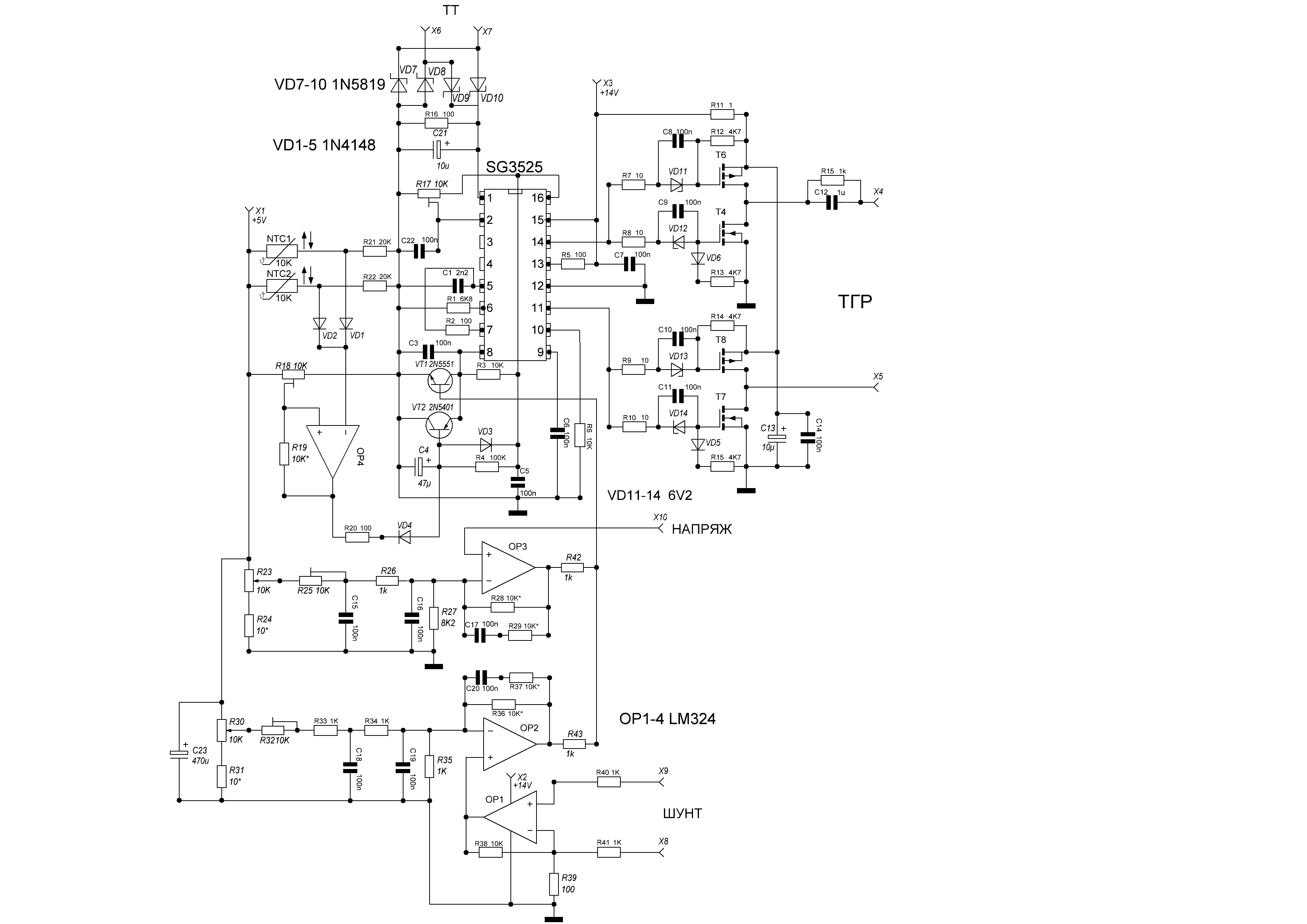

Посмотрел техническое описание на SG3525A и посчитал её родственницей с TL494. Обе позволяют подключать к выходам непосредственно согласующий трансформатор (ТГР) для раскачки силовых транзисторов полумоста.
Почему так не сделали? Подумали, что не хватит мощности для раскачки (перезаряда ёмкостей затворов) силовых транзисторов, или смакетировали вживую и убедились в этом.
Допустим, как-то убедились и надо умощнять выходы SG3525A. Почему не использовали простые составные эмиттерные повторители на комплементарных МОП-транзисторах (кстати, УГО транзисторов верхних плечей изображено неверно, поправьте), а выбрали ключи с общими стоками на комплементарных транзисторах с кучей дополнительных элементов?
Какую роль выполняют стабилитроны VD11-VD14 вкупе с конденсаторами C8-C11? Готов додумывать, что стабилитроны используются для защиты затворов от пробоя. Но такое возможно только в случае питания SG3525A напряжением выше напряжения пробоя упомянутых затворов. Тогда сразу следующий вопрос: а зачем питать таким напряжением? Незачем! Значит причина в другом, и я её нашёл. Эти цепочки ускоряют разряд затворных ёмкостей, т.е. ускоряют закрытие транзисторов. Оригинальное решение. Вы где-то нашли эту схему, или сами придумали? Отсюда следующий вопрос.
Какое у вас образование? Вы любитель, или имеете радиоэлектронное образование? Всегда приятно общаться с грамотным человеком
.
Отредактировано ВиНи (2021-10-20 00:34:28)
Поделиться132021-10-20 10:49:45
- Активный участник
- Откуда: Москва
- Зарегистрирован: 2021-08-30
- Приглашений: 0
- Сообщений: 900
- Уважение: [+16/-0]
- Позитив: [+5/-13]
- Пол: Мужской
- Возраст: 79 [1945-05-01]
- Провел на форуме:
19 дней 9 часов - Последний визит:
2024-11-16 20:32:56

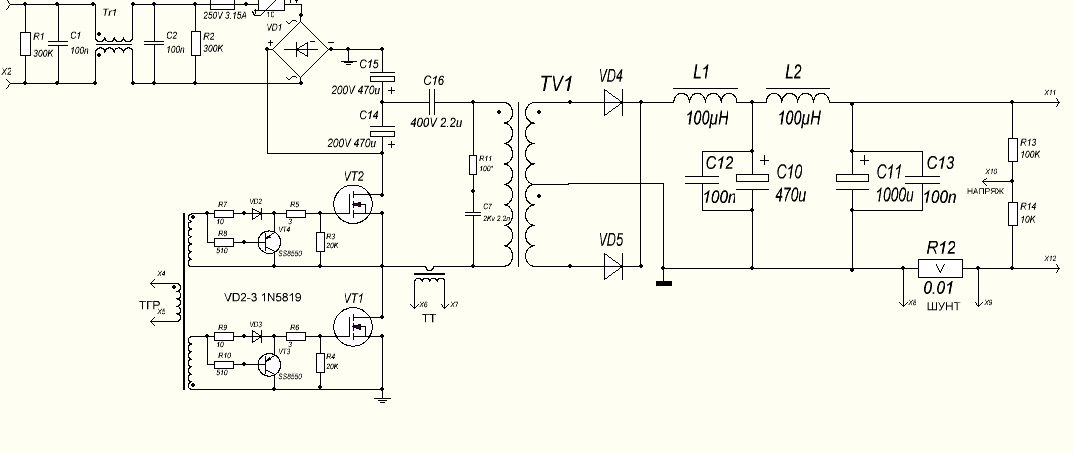

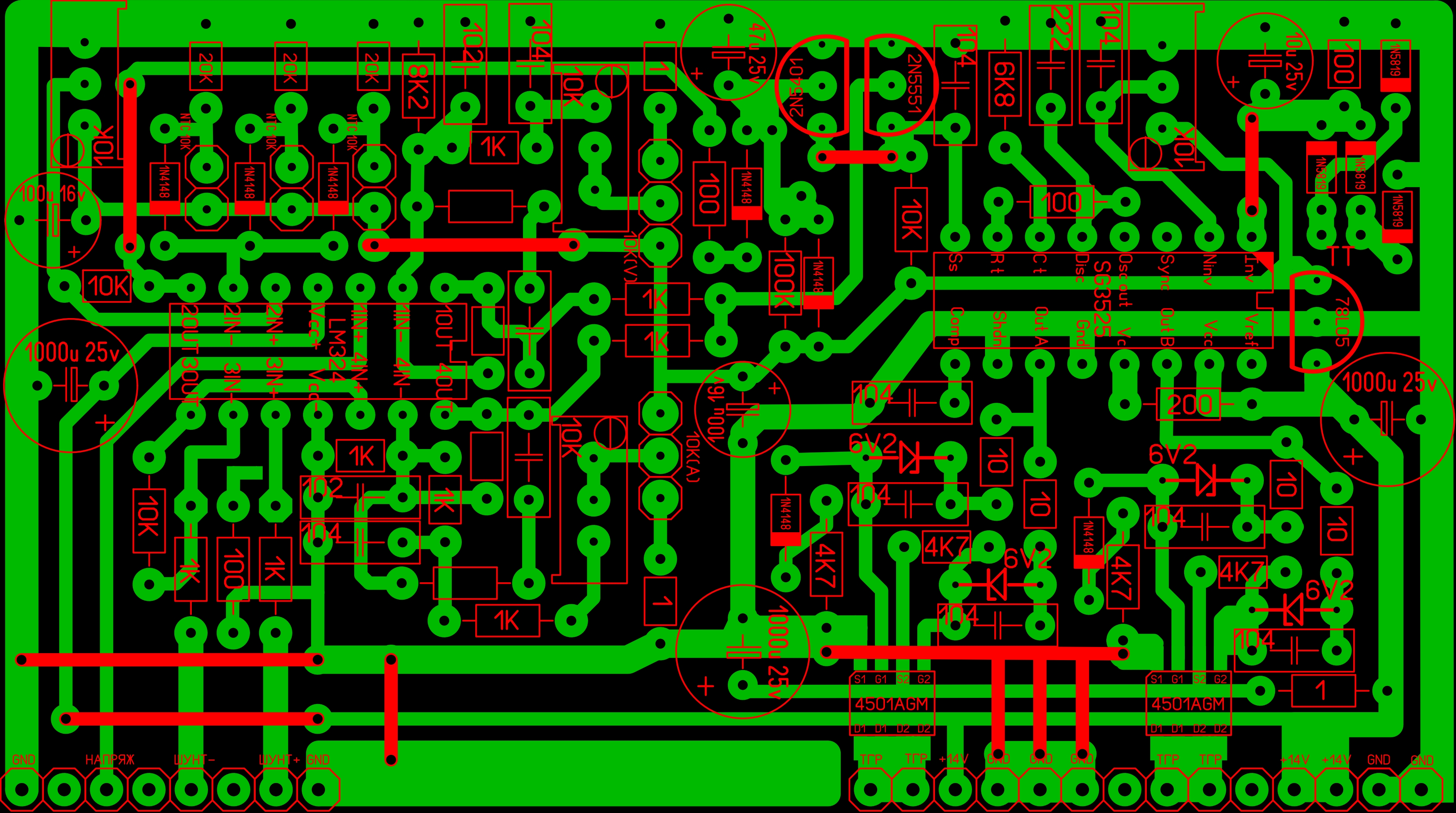

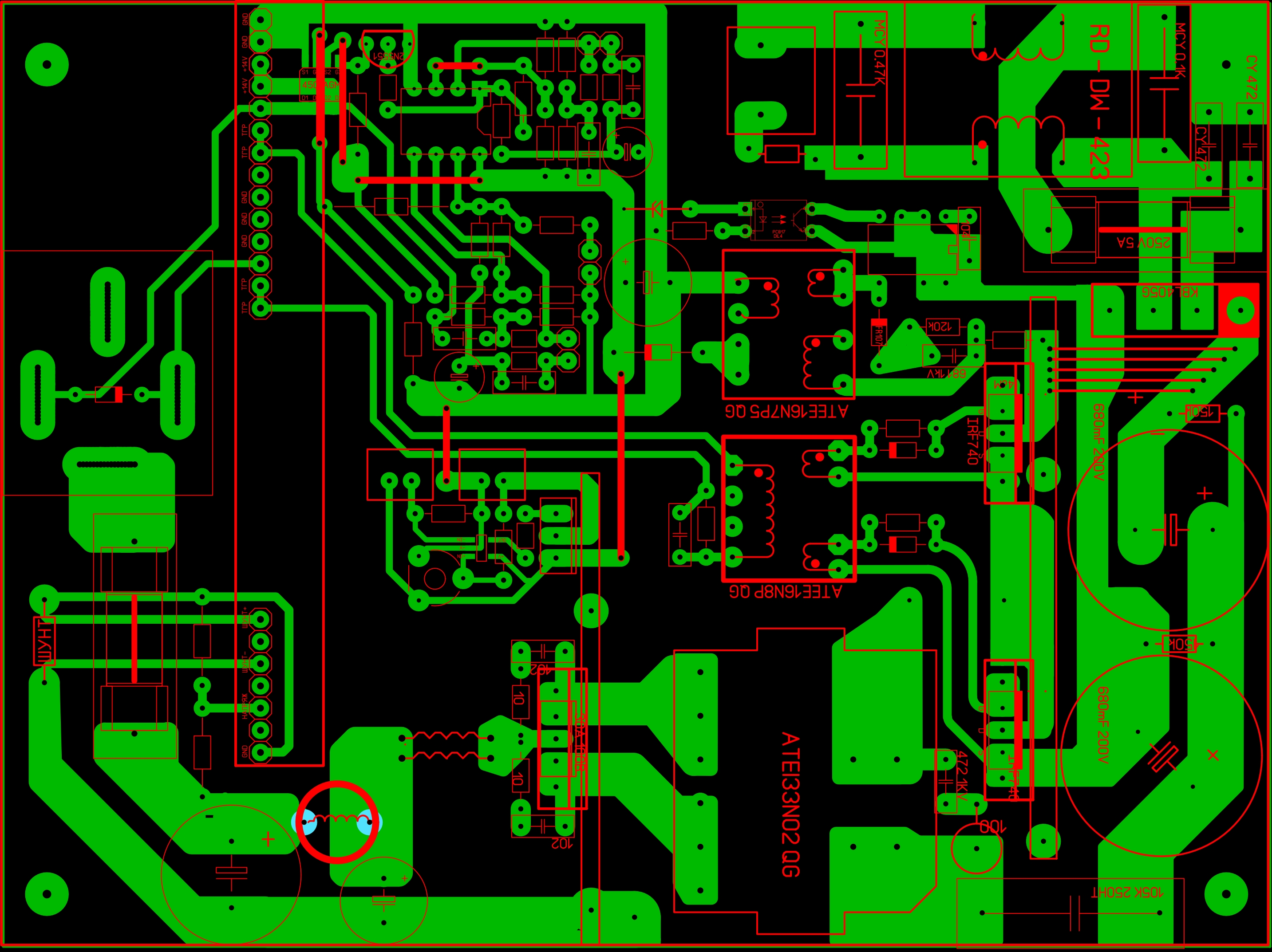

Сейчас посмотрел внимательнее печатную плату и увидел, что в качестве силовых транзисторов используются IRF740. Отличные транзисторы, но такой витиеватой обвязки не требуют. По-моему, вполне достаточно подключить первичную обмотку ТГР к выходам SG3525A. И на 400 Вт с этими транзисторами не стоит рассчитывать. На такой мощности они будут работать печками.
Похоже, при проектировании вы макетированием не занимались и сразу заложили в платы максимально сложный вариант. Я на такое исполнение не клюну. Свои изделия я сначала макетирую (бывает, по частям) с целью минимизации/оптимизации схемы, её удешевления и уменьшения трудозатрат. Чего и вам желаю придерживаться. А пока ваш вариант сродни золотому унитазу .
Отредактировано ВиНи (2021-10-20 10:51:51)
Поделиться142021-10-20 13:01:41
Здравствуйте я не заказывал курсы радиотехники, отдельно спасибо Махонину Сергею Григорьевичу за хороший вклад за обучение меня радио электроникой. Почему выбрал ШИМ контроллер Sg3532 она более устойчива работает в плане минимальном ШИМ модуляции нет пропусков, а TL494 не может этим по хвастаться, было у меня около пяти штук разных производителей ни одна не могла хорошо работает, только одну нашел ШИМ контроллер с донорской плату с БП от ПК. На счёт платы управления и силовой часть платы он разработан под силовые трансформаторы в разных корпусах. Схема была проверена на макетный платах.
Поделиться152021-10-20 13:25:40
Плата управления сегодня была проверена пока работает нормально, выходная частота ШИМ сигнала была усилена P-N канал полевыми транзисторами, контролирует прохождения тока по первичной обмотки трансформатора в качестве измерителя трансформатор тока, стабилизация выходного напряжения через делитель на резисторах приходит на вход операционного усилителя, контролирует выходной ток, в качестве датчика тока используется шунт, и также всё приходит на операционной усилитель включенном по дифференциальной схемы чтобы более точнее измерять подение напряжения на шунте, и также на плате управления есть защита от превышения температуры на радиаторах в качестве измерителя термо резисторы, эту схему я сделал после предыдущего проекта источника питания на 4000ватт.
Поделиться162021-10-20 13:27:21
Много нужно писать о данном проекте
Отредактировано Михаил Даминев (2021-10-20 13:34:56)
Поделиться172021-10-20 14:27:40
- Активный участник
- Откуда: Москва
- Зарегистрирован: 2021-08-30
- Приглашений: 0
- Сообщений: 900
- Уважение: [+16/-0]
- Позитив: [+5/-13]
- Пол: Мужской
- Возраст: 79 [1945-05-01]
- Провел на форуме:
19 дней 9 часов - Последний визит:
2024-11-16 20:32:56
Спасибо, Михаил. Я всё понял. Какой-то конкретной задачи у вашего ИП нет. Просто, чтобы был лабораторный источник. Так?
Поделиться182021-10-20 15:54:36
Можно сказать что так
Поделиться192021-10-20 15:56:35
С этой платой управления можно использовать не только в мало мощный БП так и с большой мощности в мостовой схеме БП
Поделиться202021-11-21 19:56:58

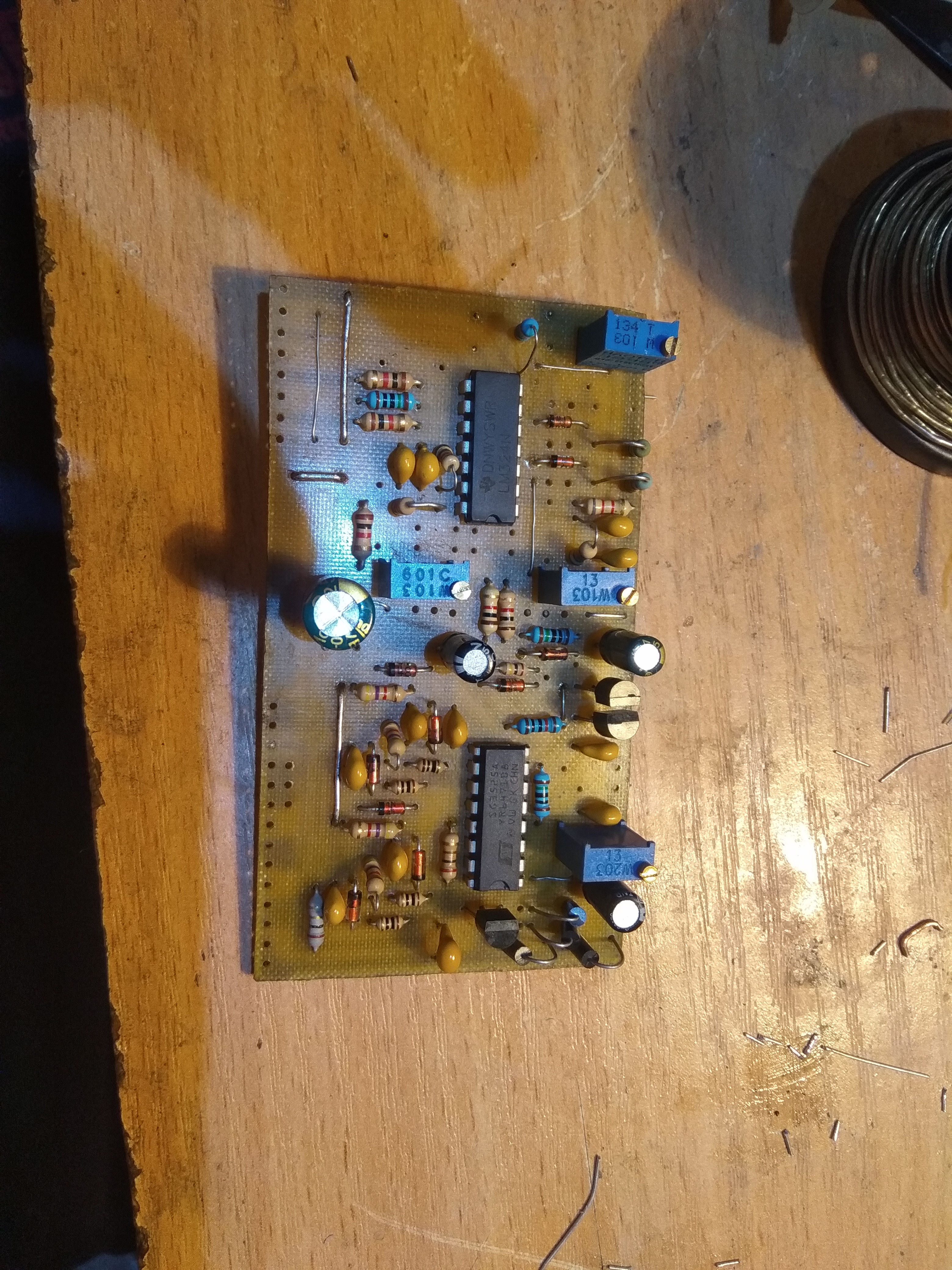

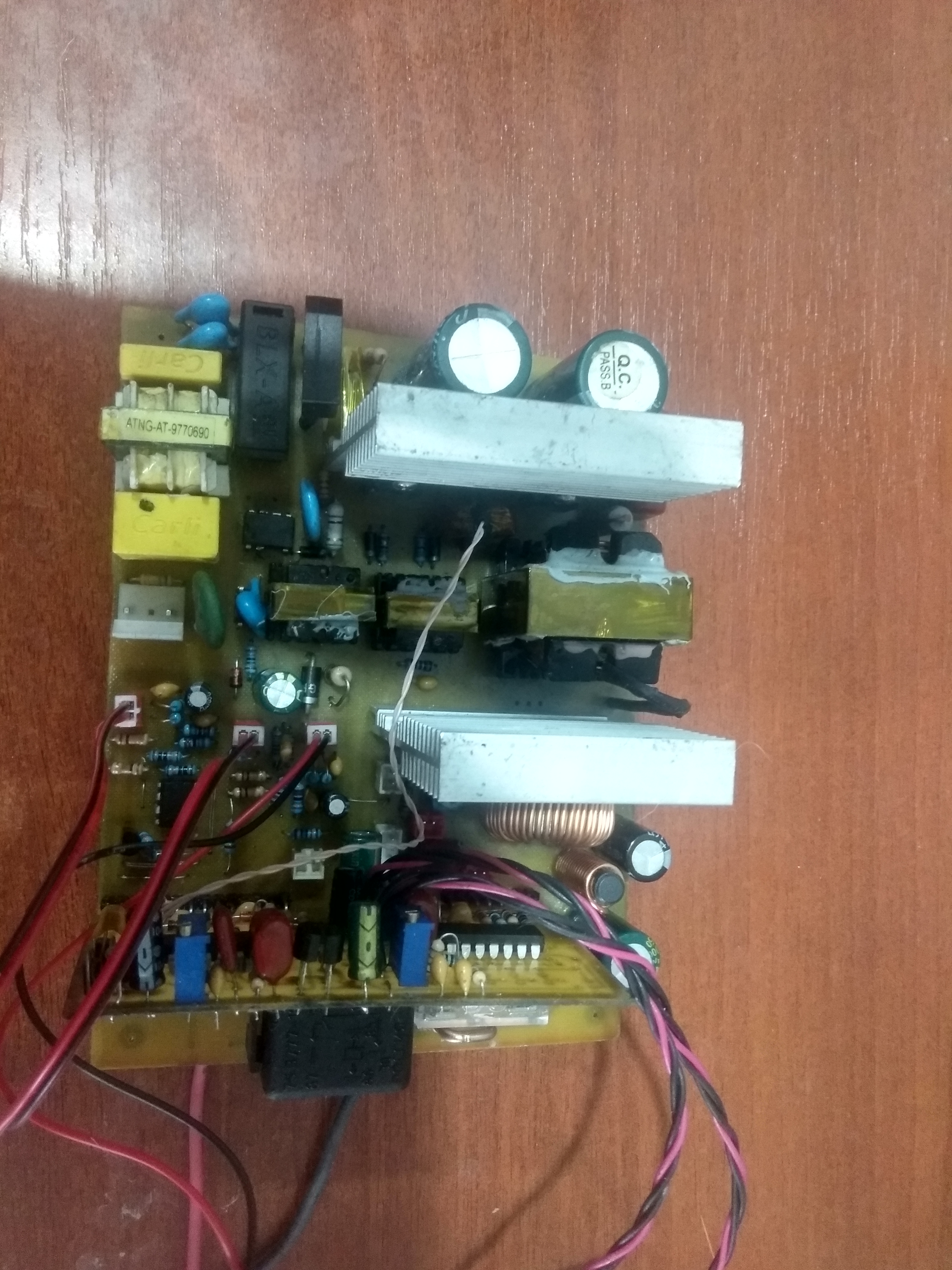

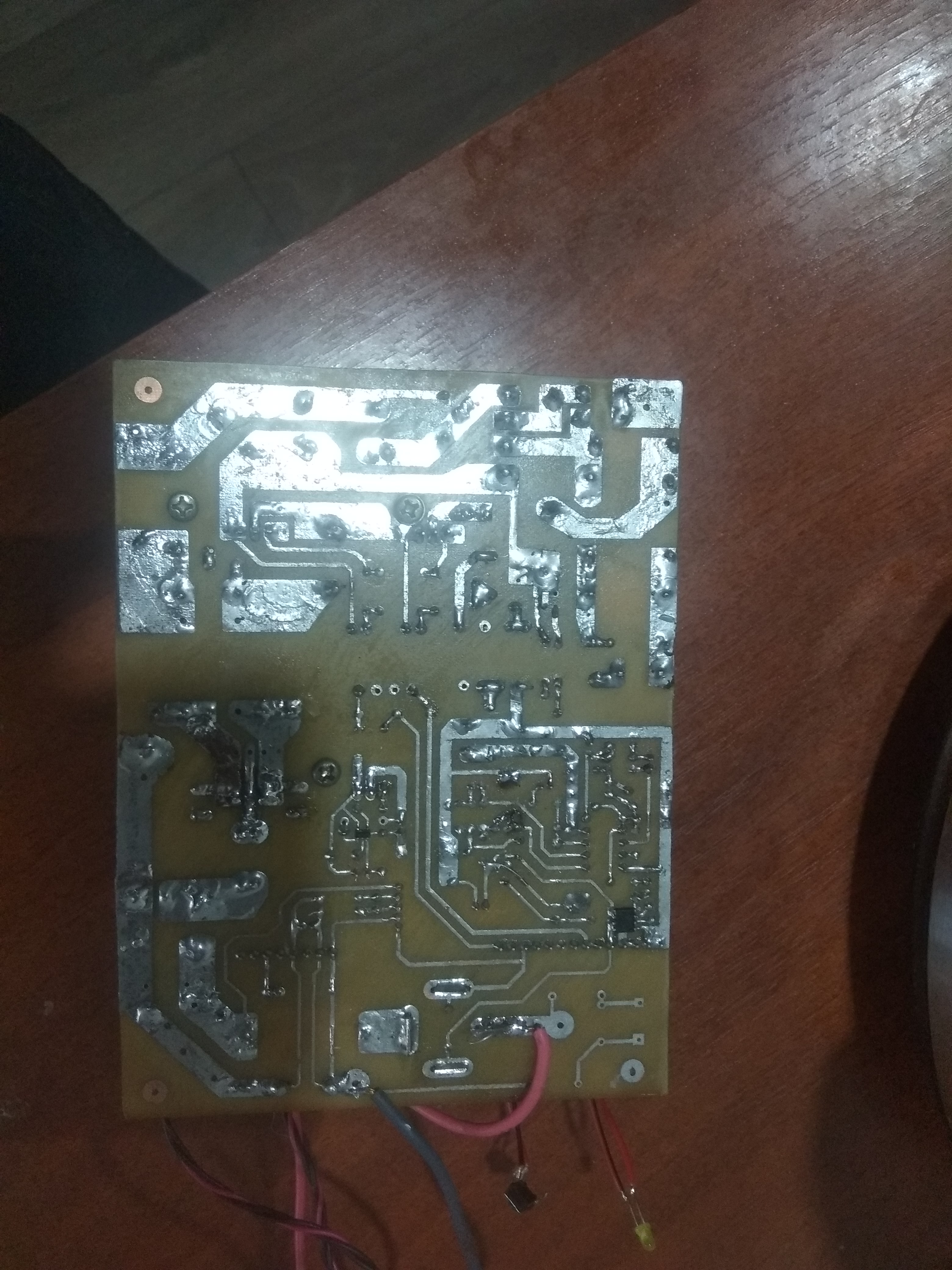

Запуск платы и настройка прошло успешно, некоторые детали были убраны, и некоторые нужно было увеличить номиналы, расчет БП, напряжение 30в ток 10а, регулировка напряжения от 0.2в до 30в на плате управления есть подстрочный резистор можно подстроить +-10в, ток от 0.3а до 10ана плате управления есть подстрочный резистор можно подстроить +-5а, шунт установлен 2мОм, регулировка тока и напряжения охватывает весь диапазон переадресованного резистора
Поделиться212022-01-05 11:44:58
Источник питания на SG3525 LM358 LM321с регулировкой тока и напряжения, с защитой от превышения мощности БП происходит огроничение в качестве изменения ТТ, за от перегрева две, первая при нагреве радиатора мощность БП падает в два раза при охлаждении радиатора мощность БП плавно повышается SA2, второе при нагреве радиатора происходит полное отключения БП, при охлаждении радиатора происходит плавный пуск SA1. При первом включении БП происходит плавный пуск. https://drive.google.com/folderview?id= … gM-ieP59_g
https://youtu.be/DFMzunP7VwE
Отредактировано Михаил Даминев (2022-01-05 11:46:19)
