А кадровой ничего не будет без отклоняющей системы ? От строчной никакие вторичные напряжения не формируются?вроде бывает такое. И защиты-перемычки от отключения отклоняющей системы , как это было в ламповых, тоже нет ?
Помогите опознать деталь/элемент.
Сообщений 91 страница 112 из 112
Поделиться912025-07-01 06:43:02
- Администратор
- Откуда: Казахстан , Костанайская обл.
- Зарегистрирован: 2021-08-21
- Приглашений: 0
- Сообщений: 3823
- Уважение: [+4/-0]
- Позитив: [+14/-0]
- Пол: Мужской
- Возраст: 61 [1963-07-18]
- Отношение к алкоголю: Безразличен
- Отношение к табаку: Не курю и никогда не курил
- Провел на форуме:
2 месяца 7 дней - Последний визит:
Сегодня 11:48:02
Поделиться922025-07-01 09:08:40
Кадровой должно быть пофиг - это всего лишь "специальный" УНЧ. Но м.б. нюанс - проц управления может при вкл отключаться в дежурный режим. В некоторых тв со стр тр-ра бралось питание на кадровую. На видеоусилители - без вариантов, как добавка к напряжению питания строчной. Были тв, что питание на УНЧ и даже на радиотракт тоже бралось со строчного тр-ра, так что сетевой БП давал только 115 В на строчную и 5 В на проц управления, но это очень редко.
А перемычку на разъёме можно и самому посмотреть. В наших УСЦТ была. В импортных вроде нет. В мониторах CGA/EGA и VGA, если забывали подключить ОС - строчный транзистор обычно пробивался)
Отредактировано LLL_MMM (2025-07-01 09:09:01)
Поделиться932025-07-01 09:44:25
- Администратор
- Откуда: Казахстан , Костанайская обл.
- Зарегистрирован: 2021-08-21
- Приглашений: 0
- Сообщений: 3823
- Уважение: [+4/-0]
- Позитив: [+14/-0]
- Пол: Мужской
- Возраст: 61 [1963-07-18]
- Отношение к алкоголю: Безразличен
- Отношение к табаку: Не курю и никогда не курил
- Провел на форуме:
2 месяца 7 дней - Последний визит:
Сегодня 11:48:02
В этом экземпляре вообще почему то три вывода на отклоняющцю на общем разъёме, а четвёртый как раз на строчный трансформатор- отдельным штырьком.
Поделиться942025-07-01 10:05:34
Интересный вариант. Обычно "горячий" конец строчной ОК был дальше на разъёме, и одновременно как ключ.
Поделиться952025-07-01 10:19:22
- Администратор
- Откуда: Казахстан , Костанайская обл.
- Зарегистрирован: 2021-08-21
- Приглашений: 0
- Сообщений: 3823
- Уважение: [+4/-0]
- Позитив: [+14/-0]
- Пол: Мужской
- Возраст: 61 [1963-07-18]
- Отношение к алкоголю: Безразличен
- Отношение к табаку: Не курю и никогда не курил
- Провел на форуме:
2 месяца 7 дней - Последний визит:
Сегодня 11:48:02
Штырёк и есть дальше на разъёме,, но продублирован отдельным штырьком.
Поделиться962025-07-01 16:16:55
- Администратор
- Откуда: Казахстан , Костанайская обл.
- Зарегистрирован: 2021-08-21
- Приглашений: 0
- Сообщений: 3823
- Уважение: [+4/-0]
- Позитив: [+14/-0]
- Пол: Мужской
- Возраст: 61 [1963-07-18]
- Отношение к алкоголю: Безразличен
- Отношение к табаку: Не курю и никогда не курил
- Провел на форуме:
2 месяца 7 дней - Последний визит:
Сегодня 11:48:02

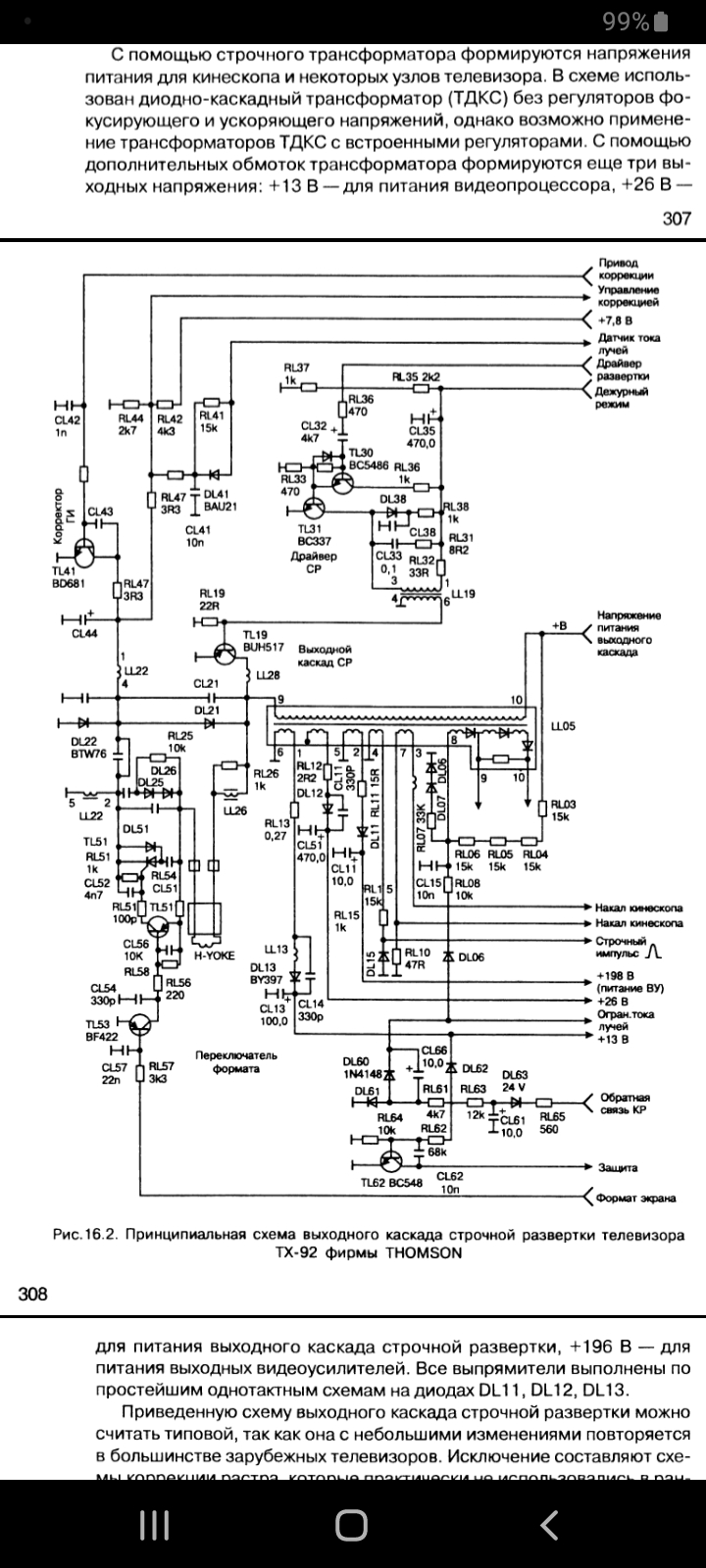

Если выходной транзистор строчной развёртки выбрать с меньшим коэффициентов усиления, выходное напряжение уменьшится или нет ?

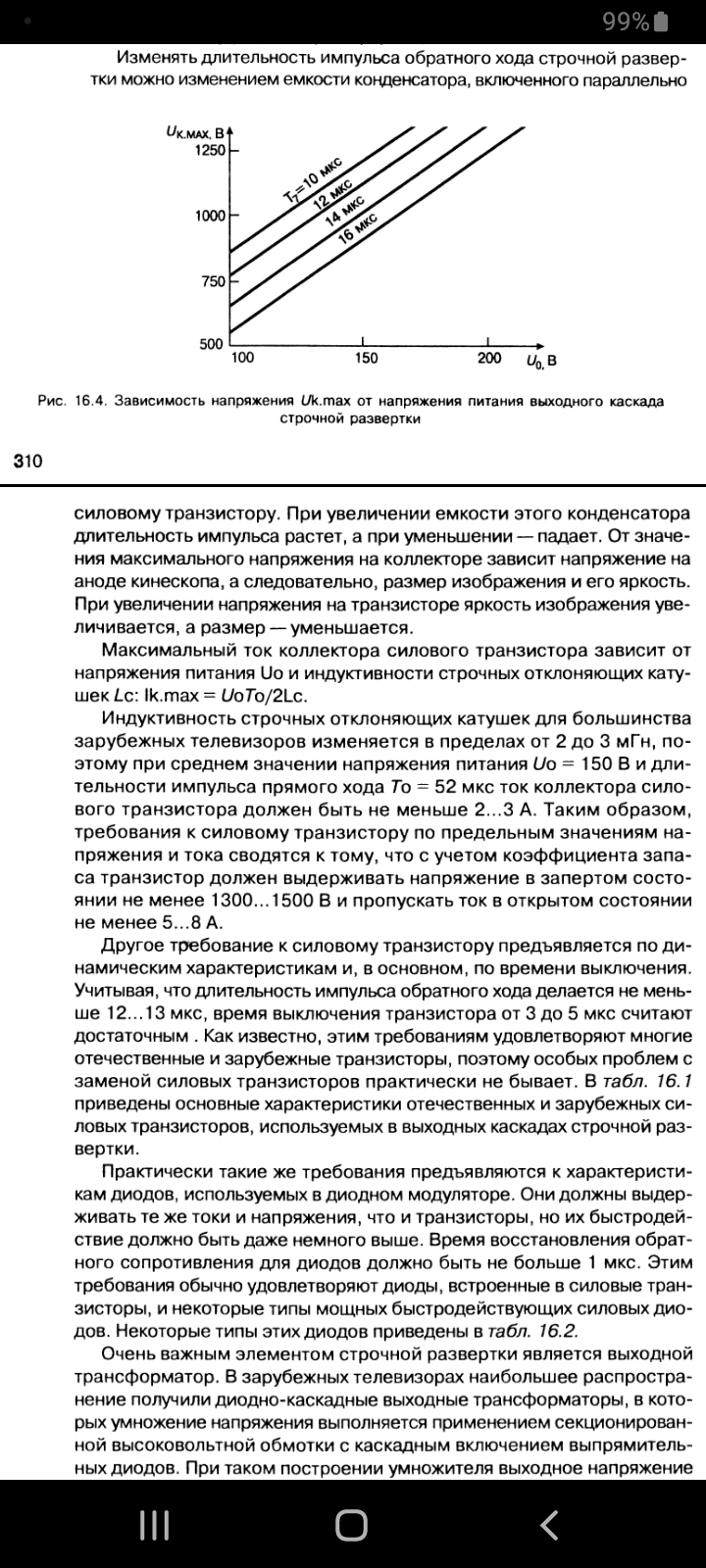

Здесь написано что выходное напряжение можно скорректировать конденсатором
Какой это хотя бы по этому фрагменту
Прямо параллельного силовому транзистора не вижу.
Поделиться972025-07-01 16:47:31
Admin написал(а):
Если выходной транзистор строчной развёртки выбрать с меньшим коэффициентов усиления, выходное напряжение уменьшится или нет ?
Абсолютно пофиг) Всегда и везде меняли на BU508 А у них разброс...
https://static.chipdip.ru/lib/537/DOC038537163.pdf
https://static.chipdip.ru/lib/449/DOC018449178.pdf
Поделиться982025-07-01 17:03:46
- Активный участник
- Откуда: Москва
- Зарегистрирован: 2022-03-30
- Приглашений: 0
- Сообщений: 1155
- Уважение: [+17/-0]
- Позитив: [+18/-0]
- Пол: Мужской
- Провел на форуме:
4 месяца 1 день - Последний визит:
Сегодня 09:30:34
У этих транзисторов вообще коэф. усиления маленькие и не влияют в общем-то на работу.
А зачем менять напряжение? Что не так?
Строчник вырабатывает разные напряжения для питания накала, усилителей. Все эти напряжения изменятся и будет еще больше проблем.
Поделиться992025-07-01 17:38:28
- Администратор
- Откуда: Казахстан , Костанайская обл.
- Зарегистрирован: 2021-08-21
- Приглашений: 0
- Сообщений: 3823
- Уважение: [+4/-0]
- Позитив: [+14/-0]
- Пол: Мужской
- Возраст: 61 [1963-07-18]
- Отношение к алкоголю: Безразличен
- Отношение к табаку: Не курю и никогда не курил
- Провел на форуме:
2 месяца 7 дней - Последний визит:
Сегодня 11:48:02
MSNG написал(а):
Что не так?
Кажется что "высокое" слишком высокое. Е..шит порой с присоски на отклоняющую систему аж. Хотел заснять но так не каждый раз. И общий размер вроде как чуть чуть уменьшен.
И - очередной раз так шивануло- и сгорел транзистор. Не от повышенного ли напряжения.
Вот и думаю ставить 2310FX (с платы монитора, того самого, что я когда то хотел адаптировать под телевизорный кинескоп) или искать D1651C, что стоял.Хотя он паяный, не факт что родной. Первый мощнее по току, но слабее по напряжению КЭ .
А отчего такая разница, КЭ 700 В, а КБ 1500 В ?
Поделиться1002025-07-01 17:51:12
- Активный участник
- Откуда: Москва
- Зарегистрирован: 2022-03-30
- Приглашений: 0
- Сообщений: 1155
- Уважение: [+17/-0]
- Позитив: [+18/-0]
- Пол: Мужской
- Провел на форуме:
4 месяца 1 день - Последний визит:
Сегодня 09:30:34
Если высокое слишком высокое, то картинка на экране будет маленькая. Если картинка по размеру экрана, значит напряжение в норме.
Присоску можно попробовать поменять, от монитора взять. Эти резинки пересыхают и начинают пробиваться.
Поделиться1012025-07-01 18:02:42
- Администратор
- Откуда: Казахстан , Костанайская обл.
- Зарегистрирован: 2021-08-21
- Приглашений: 0
- Сообщений: 3823
- Уважение: [+4/-0]
- Позитив: [+14/-0]
- Пол: Мужской
- Возраст: 61 [1963-07-18]
- Отношение к алкоголю: Безразличен
- Отношение к табаку: Не курю и никогда не курил
- Провел на форуме:
2 месяца 7 дней - Последний визит:
Сегодня 11:48:02
Ну может на полсантиметра меньше экрана.
И ещё. Минуты две проходит после выключения., и на присоске нет напряжения совершенно.
А другой телевизор - часа через два куснул чувчтвительно.
Поделиться1022025-07-01 18:16:51
- Активный участник
- Откуда: Москва
- Зарегистрирован: 2022-03-30
- Приглашений: 0
- Сообщений: 1155
- Уважение: [+17/-0]
- Позитив: [+18/-0]
- Пол: Мужской
- Провел на форуме:
4 месяца 1 день - Последний визит:
Сегодня 09:30:34
Старое уже все, пересохшее, в проводник превращается.
И провод высоковольтный пробивать может и в умножителе утечки наверное.
На кинескопе должно быть графитовое покрытие на задней поверхности. Есть такое? Оно как раз для стекания заряда. Некоторые умельцы его смывают, считая что это грязь и тогда будет искра на корпус пробивать.
Поделиться1032025-07-01 18:43:13
- Администратор
- Откуда: Казахстан , Костанайская обл.
- Зарегистрирован: 2021-08-21
- Приглашений: 0
- Сообщений: 3823
- Уважение: [+4/-0]
- Позитив: [+14/-0]
- Пол: Мужской
- Возраст: 61 [1963-07-18]
- Отношение к алкоголю: Безразличен
- Отношение к табаку: Не курю и никогда не курил
- Провел на форуме:
2 месяца 7 дней - Последний визит:
Сегодня 11:48:02
MSNG написал(а):
Есть такое?
Есть. Но этот "умелец" не смывал, но действительно его немного потёр.Или разлилось что то. Но не на всей поверхности.
Да, ка бы и умножитель (ТДКС) следом не полетел, а то от него можно наверное и кинескоп потерять. Тем более сейчас почему то перед присоской не ставят резистор 1 МОм, как в старых советских. Был такой случай в молодости. Из за пробитого "столбика " пошла переменка, и прогорело там где присоска соединяется - потеря вакуума.А резистора не было или удалили.
Люди уже давно повыбрасывали такие телевизоры, а кто то ещё их смотрит. Маленький, чтобы брать на выезды спутниковые антенны настраивать.
Поделиться1042025-07-01 19:28:20
- Активный участник
- Откуда: Москва
- Зарегистрирован: 2021-08-30
- Приглашений: 0
- Сообщений: 1102
- Уважение: [+23/-0]
- Позитив: [+6/-13]
- Пол: Мужской
- Возраст: 80 [1945-05-01]
- Провел на форуме:
23 дня 12 часов - Последний визит:
Сегодня 12:24:23
MSNG написал(а):
На кинескопе должно быть графитовое покрытие на задней поверхности. Есть такое? Оно как раз для стекания заряда.
Это покрытие вкупе с внутренним ускоряющим электродом в виде металлического напыления (зеркальный слой) образует высоковольтный накопительный конденсатор, дополнительно снижающий пульсации высокого напряжения. Внешнее покрытие должно обязательно соединяться с общим проводом (шасси).
Поделиться1052025-07-01 19:35:23
- Активный участник
- Откуда: Москва
- Зарегистрирован: 2022-03-30
- Приглашений: 0
- Сообщений: 1155
- Уважение: [+17/-0]
- Позитив: [+18/-0]
- Пол: Мужской
- Провел на форуме:
4 месяца 1 день - Последний визит:
Сегодня 09:30:34
Да, там обычно пружины касаются покрытия и крепятся на корпус.
Поделиться1062025-07-01 19:40:12
- Администратор
- Откуда: Казахстан , Костанайская обл.
- Зарегистрирован: 2021-08-21
- Приглашений: 0
- Сообщений: 3823
- Уважение: [+4/-0]
- Позитив: [+14/-0]
- Пол: Мужской
- Возраст: 61 [1963-07-18]
- Отношение к алкоголю: Безразличен
- Отношение к табаку: Не курю и никогда не курил
- Провел на форуме:
2 месяца 7 дней - Последний визит:
Сегодня 11:48:02
Естественно, соединяется проводом с фишкой на штырёк на разъёме горловины кинескопа.
Поделиться1072025-07-01 19:42:50
- Администратор
- Откуда: Казахстан , Костанайская обл.
- Зарегистрирован: 2021-08-21
- Приглашений: 0
- Сообщений: 3823
- Уважение: [+4/-0]
- Позитив: [+14/-0]
- Пол: Мужской
- Возраст: 61 [1963-07-18]
- Отношение к алкоголю: Безразличен
- Отношение к табаку: Не курю и никогда не курил
- Провел на форуме:
2 месяца 7 дней - Последний визит:
Сегодня 11:48:02
MSNG написал(а):
пружины
Это в "старых советских".А в современных буржуйских и шасси металлической как такового нет.
Поделиться1082025-07-01 19:45:24
- Администратор
- Откуда: Казахстан , Костанайская обл.
- Зарегистрирован: 2021-08-21
- Приглашений: 0
- Сообщений: 3823
- Уважение: [+4/-0]
- Позитив: [+14/-0]
- Пол: Мужской
- Возраст: 61 [1963-07-18]
- Отношение к алкоголю: Безразличен
- Отношение к табаку: Не курю и никогда не курил
- Провел на форуме:
2 месяца 7 дней - Последний визит:
Сегодня 11:48:02
А не, есть пружинки, только поменьше и помягче чем в советских.
Поделиться1092025-07-02 06:04:50
- Администратор
- Откуда: Казахстан , Костанайская обл.
- Зарегистрирован: 2021-08-21
- Приглашений: 0
- Сообщений: 3823
- Уважение: [+4/-0]
- Позитив: [+14/-0]
- Пол: Мужской
- Возраст: 61 [1963-07-18]
- Отношение к алкоголю: Безразличен
- Отношение к табаку: Не курю и никогда не курил
- Провел на форуме:
2 месяца 7 дней - Последний визит:
Сегодня 11:48:02
prusony написал(а):
LLL_MMM написал(а):
1 КОм зелёный ПЭВЛампочку накаливания на 100 Вт.
А лампочку в цепь питания HOT (так называется строчный транзистор у спецов, не знаю общеизвестно это сокращение или нет) можно ставить ? Хуже не сделаешь? И поможет ли , от чего они вылетают, не только от тока наверно.
В сетевое питание ставят, и то одни приветствуют другие не. Особенно в более современных "умных" устройствах.
Поделиться1102025-07-02 13:07:03
- Администратор
- Откуда: Казахстан , Костанайская обл.
- Зарегистрирован: 2021-08-21
- Приглашений: 0
- Сообщений: 3823
- Уважение: [+4/-0]
- Позитив: [+14/-0]
- Пол: Мужской
- Возраст: 61 [1963-07-18]
- Отношение к алкоголю: Безразличен
- Отношение к табаку: Не курю и никогда не курил
- Провел на форуме:
2 месяца 7 дней - Последний визит:
Сегодня 11:48:02
prusony написал(а):
Начните с блока питания.
112 В питание строчной с 100 ваттной лампочкой нагрузкой
Поделиться1112025-07-02 14:17:44
- Активный участник
- Откуда: Беларусь.
- Зарегистрирован: 2022-03-30
- Приглашений: 0
- Сообщений: 500
- Уважение: [+6/-0]
- Позитив: [+3/-0]
- Отношение к алкоголю: На 99.999 % трезвенник.
- Отношение к табаку: Бросил лет 10 назад.
- Провел на форуме:
3 дня 14 часов - Последний визит:
Сегодня 11:33:12
112 сильно похоже что БП исправен, Вы там писали что и +18 есть, остальные тоже напруги гляньте - наверно будут 12 и 5 В.
Дальше чинить строчную... , сначала транзистор тот самый НОТ.
Да Вы сами всё знаете.
(За собой так же замечал, вроде всё знаешь, но всё равно надо спросить... Советовать то легче, чем руками.)
Отредактировано prusony (2025-07-02 14:18:09)
Поделиться1122025-07-02 15:11:02
- Администратор
- Откуда: Казахстан , Костанайская обл.
- Зарегистрирован: 2021-08-21
- Приглашений: 0
- Сообщений: 3823
- Уважение: [+4/-0]
- Позитив: [+14/-0]
- Пол: Мужской
- Возраст: 61 [1963-07-18]
- Отношение к алкоголю: Безразличен
- Отношение к табаку: Не курю и никогда не курил
- Провел на форуме:
2 месяца 7 дней - Последний визит:
Сегодня 11:48:02
хорошо, гляну, хоть и трудновато их мерить, не выведены, на электролитах мерить надо, есть риск ткнуть не туда,смотря другим глазом в мультиметр. Или подпаиваться каждый раз.
prusony написал(а):
Да Вы сами всё знаете.
(За собой так же замечал, вроде всё знаешь, но всё равно надо спросить...
Ну да. Эти риски надоели во времена, когда занимался этим плотно.Был бы он мой- плевать бы и чихать.
Зря раздербанил ещё один телевизор, там оказался D1555, по параметрам ещё слабее чем 2310FX ,с монитора. Так что остановлюсь наверно на последнем. Хотя хозяин поехал за оригиналом или аналогом.
Хотя телевизор побольше, G8253YN2, тот самый про который я на том форуме писал что динамики изуродованы кем то или чем то. Почему то гоогле самого телевизора не находит,даже изображения, только пульты. Зато нашёл мою тему https://pro-radio.online/misc/14345
