Помогите опознать деталь/элемент.

Страница:   1 2 3

Сообщений 31 страница 60 из 69

31

  • Автор: ВиП
  • Активный участник
  • ВиП
  • Откуда: Дер Собянино
  • Зарегистрирован: 2022-03-23
  • Приглашений: 0
  • Сообщений: 3193
  • Уважение: [+9/-3]
  • Позитив: [+0/-0]
  • Возраст: 70 [1954-05-22]
  • Провел на форуме:
    20 дней 18 часов
  • Последний визит:
    2025-03-24 18:23:45
Amir написал(а):

Сколько контактов в разъеме?
Видно, что на средней и нижней зарядках цветные провода подпаяны наоборот. К разным выводам?

Ох, Андрей... глянь на дату фото... с тех пор и валяются в ящике... кто ж на них смотрел, а вспомнил только потому что искал нужную фотку и наткнулся на это.

AZUS6 написал(а):

ВиП написал(а):

    Чё эт такое и куда их сунуть?

отдать AZUS6,  куда ж  еще ..

Да приезжай в ЮАО.  :D

0

32

  • Автор: SSh
  • Активный участник
  • SSh
  • Откуда: Армения
  • Зарегистрирован: 2023-06-12
  • Приглашений: 0
  • Сообщений: 2746
  • Уважение: [+16/-0]
  • Позитив: [+0/-1]
  • Пол: Мужской
  • Возраст: 67 [1957-05-27]
  • Отношение к табаку: Не курю
  • Провел на форуме:
    1 месяц 29 дней
  • Последний визит:
    2025-02-22 12:21:20

Что за деталь? Правильно-ли я понимаю, что это ТВС - защитный диод? Размеры 5х8мм, прозвнивается как 100 пФ конденсатор, но показания прибора плавают
https://forumupload.ru/uploads/001b/4f/36/43/t465759.jpg

0

33

  • Автор: Amir
  • Активный участник
  • Зарегистрирован: 2022-04-12
  • Приглашений: 0
  • Сообщений: 459
  • Уважение: [+2/-0]
  • Позитив: [+10/-0]
  • Провел на форуме:
    8 дней 3 часа
  • Последний визит:
    Сегодня 10:39:40

https://pdf1.alldatasheet.com/datasheet … J130C.html
в конце - таблица маркировок
BHH - SMCJ130(C)

0

34

  • Автор: SSh
  • Активный участник
  • SSh
  • Откуда: Армения
  • Зарегистрирован: 2023-06-12
  • Приглашений: 0
  • Сообщений: 2746
  • Уважение: [+16/-0]
  • Позитив: [+0/-1]
  • Пол: Мужской
  • Возраст: 67 [1957-05-27]
  • Отношение к табаку: Не курю
  • Провел на форуме:
    1 месяц 29 дней
  • Последний визит:
    2025-02-22 12:21:20

Спс  :)

0

35

  • Автор: Amir
  • Активный участник
  • Зарегистрирован: 2022-04-12
  • Приглашений: 0
  • Сообщений: 459
  • Уважение: [+2/-0]
  • Позитив: [+10/-0]
  • Провел на форуме:
    8 дней 3 часа
  • Последний визит:
    Сегодня 10:39:40

Нзчт!
:D

0

36

  • Автор: LLL_MMM
  • Активный участник
  • Откуда: Москва
  • Зарегистрирован: 2023-07-26
  • Приглашений: 0
  • Сообщений: 2543
  • Уважение: [+8/-2]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Провел на форуме:
    3 месяца 6 дней
  • Последний визит:
    Сегодня 10:43:46

Если в маркировке S - FSR, то это Шоттки.

0

37

  • Автор: angren68
  • Активный участник
  • angren68
  • Зарегистрирован: 2021-09-11
  • Приглашений: 0
  • Сообщений: 2291
  • Уважение: [+21/-0]
  • Позитив: [+2/-0]
  • Провел на форуме:
    1 месяц 20 дней
  • Последний визит:
    Сегодня 09:22:21
ВиП написал(а):

Искал тут сейчас даташиты на разные деталюшки и чёт на одной споткнулся.
FSR16C40CT в некоторых местах кажет как Шотку, а в других как быстрый... хотелось бы узнать истину.
Например: https://datasheet4u.com/datasheet-pdf/T … ?id=869286
https://www.radioradar.net/datasheet_se … r.pdf.html
Всяких вариантов много и не могу понять истину. Подскажите.

Смотрите цэшкой в режиме проверки диодов. Там сразу видно, Шоттки, или обычный.

0

38

  • Автор: FDoich
  • Активный участник
  • FDoich
  • Откуда: М.о.
  • Зарегистрирован: 2022-03-03
  • Приглашений: 0
  • Сообщений: 990
  • Уважение: [+11/-0]
  • Позитив: [+61/-0]
  • Пол: Мужской
  • Возраст: 62 [1963-01-29]
  • Провел на форуме:
    10 дней 10 часов
  • Последний визит:
    Сегодня 09:10:08

Шоттки низковольтные большинство...

0

39

  • Автор: ВиП
  • Активный участник
  • ВиП
  • Откуда: Дер Собянино
  • Зарегистрирован: 2022-03-23
  • Приглашений: 0
  • Сообщений: 3193
  • Уважение: [+9/-3]
  • Позитив: [+0/-0]
  • Возраст: 70 [1954-05-22]
  • Провел на форуме:
    20 дней 18 часов
  • Последний визит:
    2025-03-24 18:23:45
FDoich написал(а):

Шоттки низковольтные большинство...

Я понял.
Всё... вопрос снят!!!

0

40

  • Автор: angren68
  • Активный участник
  • angren68
  • Зарегистрирован: 2021-09-11
  • Приглашений: 0
  • Сообщений: 2291
  • Уважение: [+21/-0]
  • Позитив: [+2/-0]
  • Провел на форуме:
    1 месяц 20 дней
  • Последний визит:
    Сегодня 09:22:21

Кто-нибудь держал в руках такое чудо?

0

41

  • Автор: SerSer
  • Активный участник
  • SerSer
  • Откуда: Салацгрива, Латвия
  • Зарегистрирован: 2022-03-28
  • Приглашений: 0
  • Сообщений: 3276
  • Уважение: [+28/-0]
  • Позитив: [+4/-0]
  • Пол: Мужской
  • Возраст: 62 [1963-02-02]
  • Провел на форуме:
    22 дня 2 часа
  • Последний визит:
    Сегодня 00:33:43

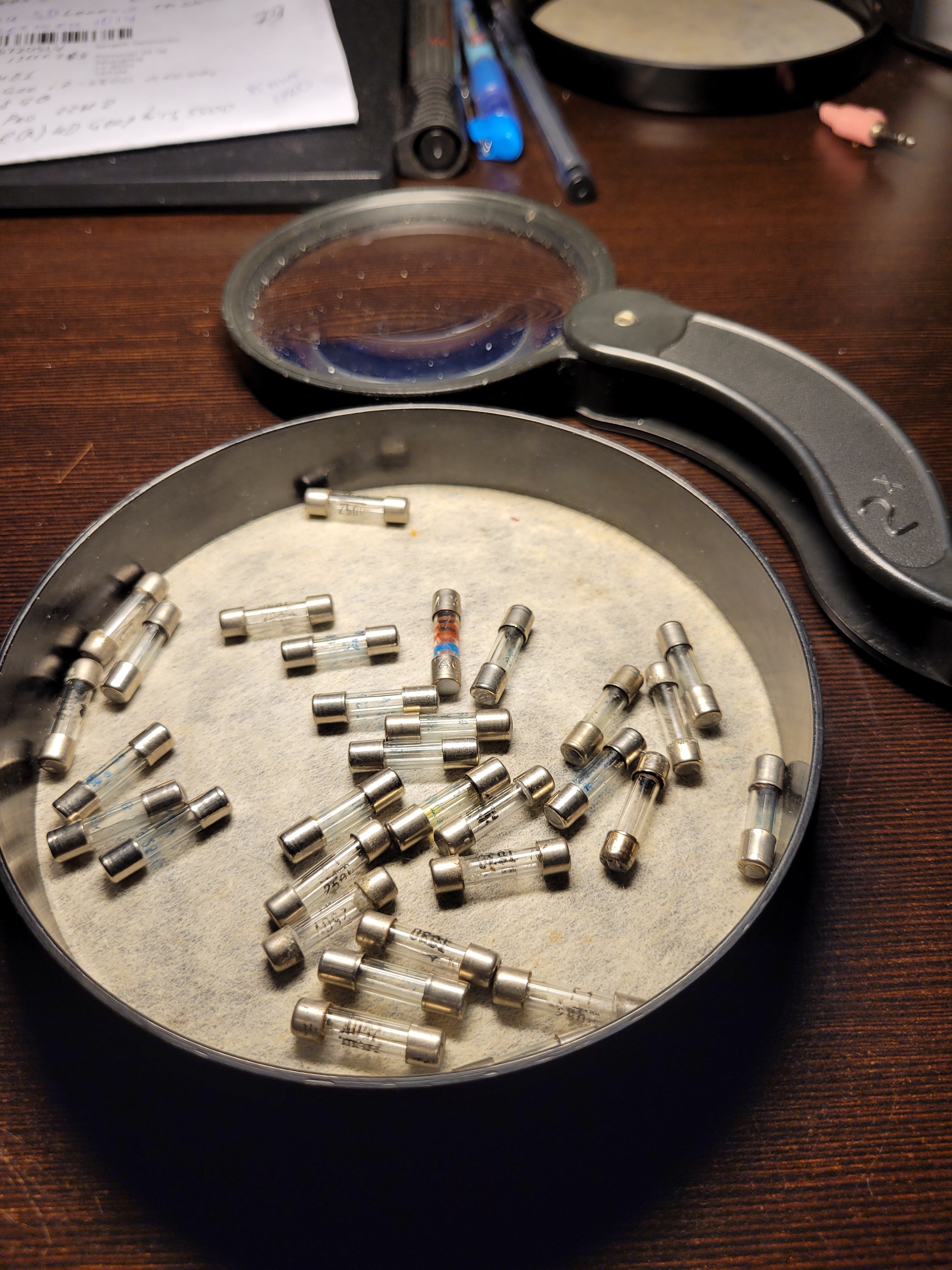

Сегодня в какие-то веки понадобился предохранитель в 1.25А. Ну я - в свои загашники. Наверное как-то не было нужды и они до сих пор лежат в целлофановом мешке, не "расфасованные". Из-за этого ругал себя на чём свет стоит, зыря в лупу. 3, 5, 0.16, 4... Не знаю сколько перебрал, пока нашёл на 1А. При этом отбросил в крышку с маркировкой синей краской - она практически или стёрлась или облупилась - невозможно ничего прочитать. Только надпись 250В хорошо сохранилась на всех. К ним же подбросил с надписью черной краской, так как не уверен - Т630 - это вроде 630мА?
https://forumupload.ru/uploads/001b/4f/36/25/t563322.jpg

Отредактировано SerSer (2025-02-12 22:41:04)

0

42

  • Автор: Amir
  • Активный участник
  • Зарегистрирован: 2022-04-12
  • Приглашений: 0
  • Сообщений: 459
  • Уважение: [+2/-0]
  • Позитив: [+10/-0]
  • Провел на форуме:
    8 дней 3 часа
  • Последний визит:
    Сегодня 10:39:40

Все верно, 630 мА!
Можно проверить экспериментально!
;)

0

43

  • Автор: SerSer
  • Активный участник
  • SerSer
  • Откуда: Салацгрива, Латвия
  • Зарегистрирован: 2022-03-28
  • Приглашений: 0
  • Сообщений: 3276
  • Уважение: [+28/-0]
  • Позитив: [+4/-0]
  • Пол: Мужской
  • Возраст: 62 [1963-02-02]
  • Провел на форуме:
    22 дня 2 часа
  • Последний визит:
    Сегодня 00:33:43

А сегодня в одном аппарате (радиоприёмник СВ-ДВ) хотел посмотреть на сколько же стоит предохранитель. Опять бл*ть краской... Но хоть не стёрлось.
Написано 6Т500 или 67500 и снизу - 91. 91 это год, наверное. А номинал? Предположу 0.5А. Верно?

0

44

  • Автор: FDoich
  • Активный участник
  • FDoich
  • Откуда: М.о.
  • Зарегистрирован: 2022-03-03
  • Приглашений: 0
  • Сообщений: 990
  • Уважение: [+11/-0]
  • Позитив: [+61/-0]
  • Пол: Мужской
  • Возраст: 62 [1963-01-29]
  • Провел на форуме:
    10 дней 10 часов
  • Последний визит:
    Сегодня 09:10:08

Верно.

0

45

  • Автор: viczai
  • Активный участник
  • Откуда: ЮжУрал
  • Зарегистрирован: 2022-05-06
  • Приглашений: 0
  • Сообщений: 1609
  • Уважение: [+3/-14]
  • Позитив: [+2/-0]
  • Провел на форуме:
    1 месяц 29 дней
  • Последний визит:
    Сегодня 09:45:43

Косвенное подтверждение от ...
https://otvet.mail.ru/question/84632162

Отредактировано viczai (2025-02-21 07:29:58)

0

46

  • Автор: SSh
  • Активный участник
  • SSh
  • Откуда: Армения
  • Зарегистрирован: 2023-06-12
  • Приглашений: 0
  • Сообщений: 2746
  • Уважение: [+16/-0]
  • Позитив: [+0/-1]
  • Пол: Мужской
  • Возраст: 67 [1957-05-27]
  • Отношение к табаку: Не курю
  • Провел на форуме:
    1 месяц 29 дней
  • Последний визит:
    2025-02-22 12:21:20
SerSer написал(а):

Сегодня в какие-то веки понадобился предохранитель

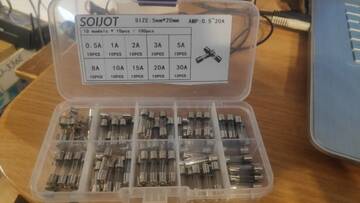

Мне пару лет назад тоже впервые за много лет понадобился предохранитель аж на 30А взамен сгоревшего в мультиметре. Недолго думая, выписал набор с али и, пока посылка шла, нашел нужный. Рассмотрел маркировку на своих, начинается с буквы "F", но без цифр впереди. Как я понял, "Т" означает медленный - Time Lag, "F" - Fast - быстродействующий, а вот с первой цифрой непонятка, можно было-бы предположить, что это диаметр, так нет, диаметр показанных 5мм.
https://forumupload.ru/uploads/001b/4f/36/43/t581392.jpg

0

47

  • Автор: SSh
  • Активный участник
  • SSh
  • Откуда: Армения
  • Зарегистрирован: 2023-06-12
  • Приглашений: 0
  • Сообщений: 2746
  • Уважение: [+16/-0]
  • Позитив: [+0/-1]
  • Пол: Мужской
  • Возраст: 67 [1957-05-27]
  • Отношение к табаку: Не курю
  • Провел на форуме:
    1 месяц 29 дней
  • Последний визит:
    2025-02-22 12:21:20

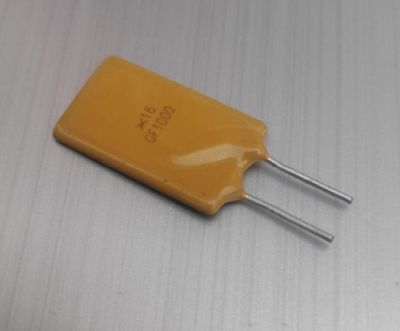

Раз уж речь зашла о предохранителях, то (хотя думаю, что все об этом знают, но все-таки, мало-ли что...) существуют и самовосстанавливающиеся, применение которых в некоторых случаях может быть предпочтительней чем обычных плавких...
https://forumupload.ru/uploads/001b/4f/36/43/t728395.jpg

0

48

  • Автор: viczai
  • Активный участник
  • Откуда: ЮжУрал
  • Зарегистрирован: 2022-05-06
  • Приглашений: 0
  • Сообщений: 1609
  • Уважение: [+3/-14]
  • Позитив: [+2/-0]
  • Провел на форуме:
    1 месяц 29 дней
  • Последний визит:
    Сегодня 09:45:43

У нас уже отказались от них. Полностью. После 2 раз могут уже не работать. Потому что проконтролировать ток кз нереально сколько пролетело. Расчётно всё хорошо. А в реалии всё что угодно. Раз. На 24 Вольта, ну хорошо. На 220 Вольт их не бывает. Но при таких токах любой проводник это индуктивность и при токе 100 Ампер иголки с конденсатора будет 100 Вольт и конечно же выше. И всё 2 раза может и сработает. Полностью отказались. И Вам посоветую то же. Лучше плавкий предохран. Лучше медный расчётный проводничок=почти_жучок. А с этих, схемы улетают на раз два три.:_) Да это моё мнение, и не навязываю. Но проходили не однократно и меняли на плавкие. Тогда всё спокойно. В Багдаде в схеме всё спокойно.:_)
Доп для повышения настроения. https://www.youtube.com/watch?v=_3u-N5cwkTU&ab_channel=РЕКСКВЕР:озвучка

Отредактировано viczai (2025-02-21 11:17:07)

0

49

  • Автор: SSh
  • Активный участник
  • SSh
  • Откуда: Армения
  • Зарегистрирован: 2023-06-12
  • Приглашений: 0
  • Сообщений: 2746
  • Уважение: [+16/-0]
  • Позитив: [+0/-1]
  • Пол: Мужской
  • Возраст: 67 [1957-05-27]
  • Отношение к табаку: Не курю
  • Провел на форуме:
    1 месяц 29 дней
  • Последний визит:
    2025-02-22 12:21:20
viczai написал(а):

И Вам посоветую то же.

У меня таких вообще нигде не стоит. Несколько штук как-то попались уже не помню откуда, но точно не покупал, так и валяются без дела  :)

0

50

  • Автор: MSNG
  • Активный участник
  • MSNG
  • Откуда: Москва
  • Зарегистрирован: 2022-03-30
  • Приглашений: 0
  • Сообщений: 1104
  • Уважение: [+15/-0]
  • Позитив: [+18/-0]
  • Пол: Мужской
  • Провел на форуме:
    3 месяца 27 дней
  • Последний визит:
    Сегодня 10:28:42

А на какой ток ставить предохр для блока питания ПК(400вт)+ монитор? :rolleyes:

0

51

  • Автор: LLL_MMM
  • Активный участник
  • Откуда: Москва
  • Зарегистрирован: 2023-07-26
  • Приглашений: 0
  • Сообщений: 2543
  • Уважение: [+8/-2]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Провел на форуме:
    3 месяца 6 дней
  • Последний визит:
    Сегодня 10:43:46

А это смотря какой ПК. У меня материнка на 310-м чипсете с процем Интел 3-9100 на максимальном стресс-тесте всего 60 Вт потребляет) Так что и 0,5 А у меня при работе в Офисе не перегорит)

0

52

  • Автор: viczai
  • Активный участник
  • Откуда: ЮжУрал
  • Зарегистрирован: 2022-05-06
  • Приглашений: 0
  • Сообщений: 1609
  • Уважение: [+3/-14]
  • Позитив: [+2/-0]
  • Провел на форуме:
    1 месяц 29 дней
  • Последний визит:
    Сегодня 09:45:43

400Вт +50Вт монитор. 450/220=2A_максимальный рабочий ток. Умножаем на 3 (а можно на 2, можно) получаем 6Ампер. Выбираем макс ток срабатывания 10Ампер предохранитель. А можно 5, можно. Но это рекомендации. Ставите 5А, сгорел, ставите 10А. Вся метода. Кому не убедил, пользуйтесь своей.:_)

+1

53

  • Автор: SSh
  • Активный участник
  • SSh
  • Откуда: Армения
  • Зарегистрирован: 2023-06-12
  • Приглашений: 0
  • Сообщений: 2746
  • Уважение: [+16/-0]
  • Позитив: [+0/-1]
  • Пол: Мужской
  • Возраст: 67 [1957-05-27]
  • Отношение к табаку: Не курю
  • Провел на форуме:
    1 месяц 29 дней
  • Последний визит:
    2025-02-22 12:21:20

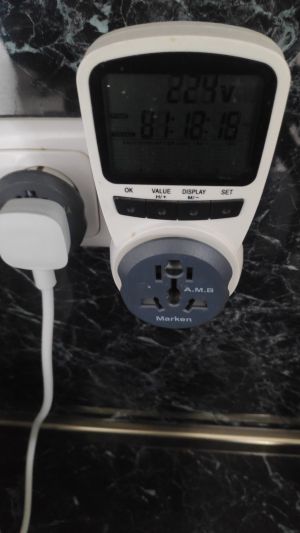

Или включаем через измеритель наподобие этого и считываем показания  :) Преимущество такого метода состоит в том, что этот ваттметр измеряет и запоминает не только текущее потребление, но и максимальное, скажем скачок при включении.
https://forumupload.ru/uploads/001b/4f/36/43/t614211.jpg

0

54

  • Автор: ВиП
  • Активный участник
  • ВиП
  • Откуда: Дер Собянино
  • Зарегистрирован: 2022-03-23
  • Приглашений: 0
  • Сообщений: 3193
  • Уважение: [+9/-3]
  • Позитив: [+0/-0]
  • Возраст: 70 [1954-05-22]
  • Провел на форуме:
    20 дней 18 часов
  • Последний визит:
    2025-03-24 18:23:45
SSh написал(а):

SerSer написал(а):

    Сегодня в какие-то веки понадобился предохранитель

Мне пару лет назад тоже впервые за много лет понадобился предохранитель аж на 30А взамен сгоревшего в мультиметре. Недолго думая, выписал набор с али

А мне понадобился то доехал в Чип и Дип и купил.... какое на хер али. :( Затрахали вы все с этим али. :(

0

55

  • Автор: prusony
  • Активный участник
  • prusony
  • Откуда: Беларусь.
  • Зарегистрирован: 2022-03-30
  • Приглашений: 0
  • Сообщений: 420
  • Уважение: [+4/-0]
  • Позитив: [+2/-0]
  • Отношение к алкоголю: На 99.999 % трезвенник.
  • Отношение к табаку: Бросил лет 10 назад.
  • Провел на форуме:
    3 дня 3 часа
  • Последний визит:
    Сегодня 09:12:42
viczai написал(а):

После 2 раз могут уже не работать.

На материнках по ЮСБ порту стоЯт - полезно там.
У меня программаторов несколько, во всех стоят, иногда нужно внутривенно(внутрисхемно) что-то прошить - а вдруг процык по питанию в КЗ-у ушел, программатору гамон может быть.
Ну в общем если токи ДО одного Ампера, и перегрузка короткая, то штука полезная, а дальше уже и не знаю. Похоже - они САМОразрушаются если длительная перегрузка....

0

56

  • Автор: MSNG
  • Активный участник
  • MSNG
  • Откуда: Москва
  • Зарегистрирован: 2022-03-30
  • Приглашений: 0
  • Сообщений: 1104
  • Уважение: [+15/-0]
  • Позитив: [+18/-0]
  • Пол: Мужской
  • Провел на форуме:
    3 месяца 27 дней
  • Последний визит:
    Сегодня 10:28:42

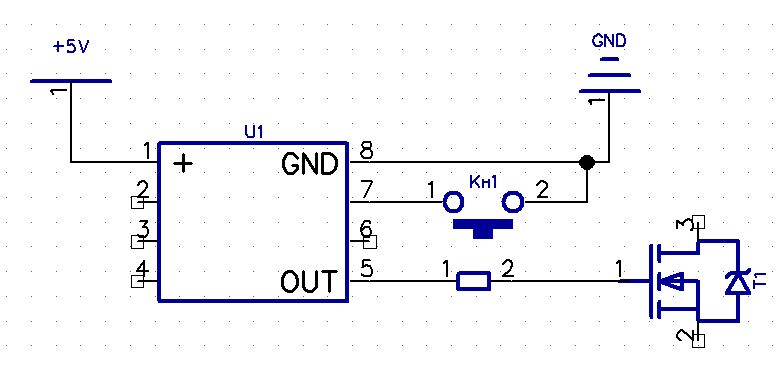

Что за микросхемка такая? Выполняет функции таймера. Корпус MSOP-8. Установлена в сушилке для ногтей с УФ диодами. На ножки 1 и 8 подается питание 5в. При нажатии на кнопку на выводе 5 появляется 1 и включает диоды на 1 минуту. Через минуту диоды выключаются. Маркировки на корпусе вообще нет. Видимо очень секретная микруха. Остальные выводы микросхемы не используются.

https://forumupload.ru/uploads/001b/4f/36/27/t15303.jpg

0

57

  • Автор: angren68
  • Активный участник
  • angren68
  • Зарегистрирован: 2021-09-11
  • Приглашений: 0
  • Сообщений: 2291
  • Уважение: [+21/-0]
  • Позитив: [+2/-0]
  • Провел на форуме:
    1 месяц 20 дней
  • Последний визит:
    Сегодня 09:22:21
MSNG написал(а):

Что за микросхемка такая? Выполняет функции таймера. Корпус MSOP-8. Установлена в сушилке для ногтей с УФ диодами. На ножки 1 и 8 подается питание 5в. При нажатии на кнопку на выводе 5 появляется 1 и включает диоды на 1 минуту. Через минуту диоды выключаются. Маркировки на корпусе вообще нет. Видимо очень секретная микруха. Остальные выводы микросхемы не используются.

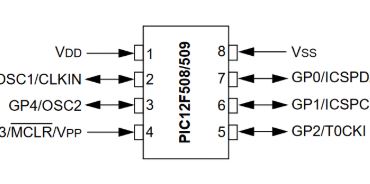

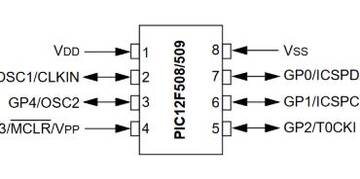

Времязадающих цепей в обвязке нет. Ради такого пустяка разрабатывать что-то сверхузкоспециализированное глупо. Да ещё и в корпус восьминогий. Похоже на какой-нибудь копеечный микроконтроллер, типа чего-нибудь такого. В таком варианте на производстве можно будет и детали добавлять, и время менять. ИМХО.
https://forumupload.ru/uploads/001b/4f/36/12/t46795.jpg

Отредактировано angren68 (2025-02-27 17:31:35)

0

58

  • Автор: MSNG
  • Активный участник
  • MSNG
  • Откуда: Москва
  • Зарегистрирован: 2022-03-30
  • Приглашений: 0
  • Сообщений: 1104
  • Уважение: [+15/-0]
  • Позитив: [+18/-0]
  • Пол: Мужской
  • Провел на форуме:
    3 месяца 27 дней
  • Последний визит:
    Сегодня 10:28:42
angren68 написал(а):

Похоже на какой-нибудь копеечный микроконтроллер

Вот этого я и опасался. Хотел увеличить время, думал может к каким-то ногам можно будет подпаять конденсатор. Придется включить диоды без таймера, пусть горят постоянно. Затрахался уже на кнопку каждую минуту нажимать.
ЗЫ. Это я маску на плате сушу если что, а не ногти….   :)

0

59

  • Автор: angren68
  • Активный участник
  • angren68
  • Зарегистрирован: 2021-09-11
  • Приглашений: 0
  • Сообщений: 2291
  • Уважение: [+21/-0]
  • Позитив: [+2/-0]
  • Провел на форуме:
    1 месяц 20 дней
  • Последний визит:
    Сегодня 09:22:21
MSNG написал(а):

Вот этого я и опасался. Хотел увеличить время, думал может к каким-то ногам можно будет подпаять конденсатор. Придется включить диоды без таймера, пусть горят постоянно. Затрахался уже на кнопку каждую минуту нажимать.
ЗЫ. Это я маску на плате сушу если что, а не ногти….

Проще собрать простенький таймер, или на светодиоды (в смысле самодельную "люстру") переходить. Хотя... Там надо будет на 20-30 сек. (у меня примерно так) выключать лампу. Хотя это проще. ;)

Отредактировано angren68 (2025-02-27 19:01:15)

0

60

  • Автор: MSNG
  • Активный участник
  • MSNG
  • Откуда: Москва
  • Зарегистрирован: 2022-03-30
  • Приглашений: 0
  • Сообщений: 1104
  • Уважение: [+15/-0]
  • Позитив: [+18/-0]
  • Пол: Мужской
  • Провел на форуме:
    3 месяца 27 дней
  • Последний визит:
    Сегодня 10:28:42

У меня не меньше часа сохнет маска. Может паста такая (старая уже), может светодиоды не той системы, но сохнет не меньше часа.

0

Страница:   1 2 3

Вы здесь » Форум про радио и не только » Консультации » Помогите опознать деталь/элемент.

создать форум
