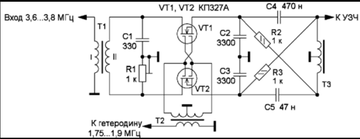

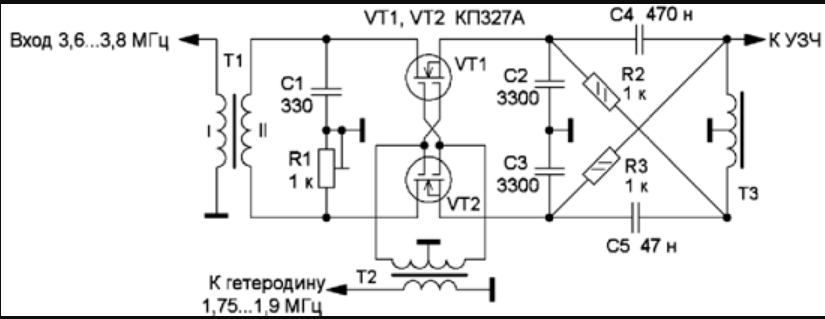

Балансный смеситель на двухзатворных полевых транзисторах

Поделиться12021-10-04 13:46:41

Автор: Admin
Администратор
Откуда: Казахстан , Костанайская обл.
Зарегистрирован: 2021-08-21
Приглашений: 0
Сообщений: 2763
Уважение: [+3/-0]
Позитив: [+4/-0]
Пол: Мужской
Возраст: 61 [1963-07-18]
Отношение к алкоголю: Безразличен
Отношение к табаку: Не курю и никогда не курил
Провел на форуме:
1 месяц 19 дней
Последний визит:
Сегодня 11:17:37

https://www.radioradar.net/radiofan/rad … stors.html

Можно ли здесь использовать транзисторы КП350Б

Поделиться22021-10-04 13:59:47

Автор: ВиНи
Активный участник
Откуда: Москва
Зарегистрирован: 2021-08-30
Приглашений: 0
Сообщений: 900
Уважение: [+16/-0]
Позитив: [+5/-13]
Пол: Мужской
Возраст: 79 [1945-05-01]
Провел на форуме:
19 дней 9 часов
Последний визит:
2024-11-16 20:32:56

Думаю, что можно. По частотным свойствам они годятся. А какое у них пороговое напряжение на затворах, я не помню. Можно поискать справочные данные. Желательно подобрать пару с близкими параметрами. И, конечно, надо аккуратно со статикой. Пробуйте, запасец у вас есть.

------------

Вообще, в подобной схеме можно применять любые транзисторы: и с управляющим p-n-переходом, и биполярные. В чём смысл двухзатворных при таком включении, я не понял.

Отредактировано ВиНи (2021-10-04 14:21:53)

0

Поделиться32021-10-04 18:30:01

Автор: Admin
Администратор
Откуда: Казахстан , Костанайская обл.
Зарегистрирован: 2021-08-21
Приглашений: 0
Сообщений: 2763
Уважение: [+3/-0]
Позитив: [+4/-0]
Пол: Мужской
Возраст: 61 [1963-07-18]
Отношение к алкоголю: Безразличен
Отношение к табаку: Не курю и никогда не курил
Провел на форуме:
1 месяц 19 дней
Последний визит:
Сегодня 11:17:37

Просто попалась такая схема.Раньше я на них внимания не обращал , ибо полевых транзисторов транзисторов не было почти совсем.
А биполярные разве можно? Они,конечно тоже могут в инверсном режиме работать, но хуже полевых,у последних можно почти безболезненно менять местами сток и исток,что,если не ошибаюсь, и происходит в подобных схемах.
В конце то концов можно и на диодах,наладка только усложнится. А подобные схемы, хотя и балансные, в балансировке не нуждаются.

0

Поделиться42021-10-04 19:59:18

Автор: Tadas
Активный участник
Зарегистрирован: 2021-08-30
Приглашений: 0
Сообщений: 874
Уважение: [+20/-0]
Позитив: [+41/-8]
Пол: Мужской
Возраст: 75 [1949-09-24]
Провел на форуме:
26 дней 14 часов
Последний визит:
Сегодня 11:24:49

Долго думал в чём смысл такой подачи гетеродинного напряжения. Видимо, чтобы было не так, как у других.
В идеале наибольший коэффициент преобразования будет при чисто ключевом режиме работы транзистора.
Здесь же таким и не пахнет, сопротивление канала будет меняться только за счёт различия управляющих характеристик затворов (при идеальном совпадении этих характеристик вообще работать не будет).
Реально это как-то работать будет, но параметры, приведённые автором, по моему высосаны из пальца.

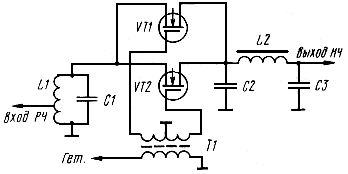

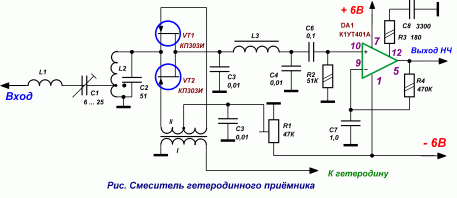

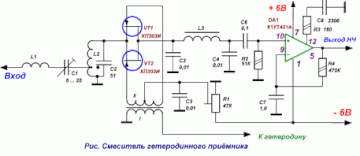

Если хотите реально работающую схему - делайте так: Cмеситель на полевых транзисторах. Автор В.Т Поляков.
Даю ссылку, т.к. картинка почему-то не вставляется, пишет invalid token.

Отредактировано Tadas (2021-10-04 21:08:58)
