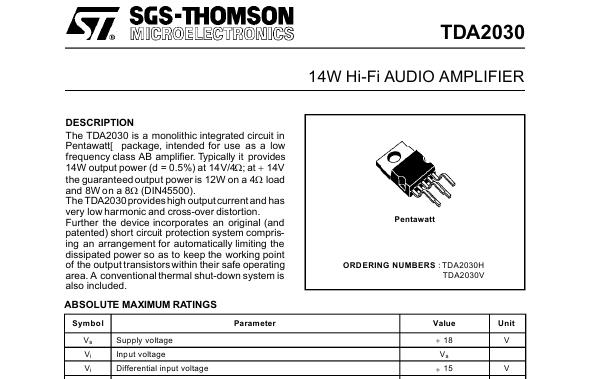

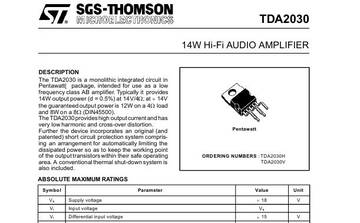

Что это за прикол???

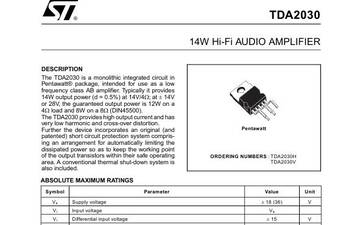

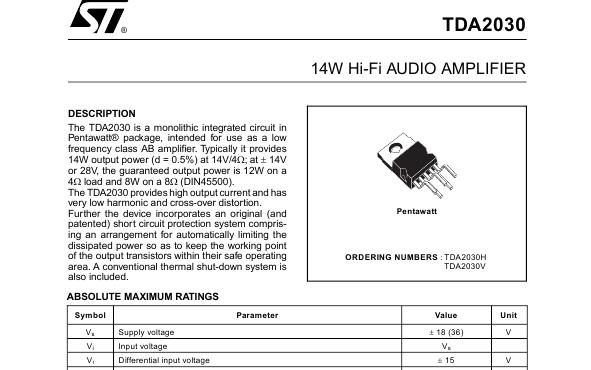

Правда, это даташиты разных годов, 93 и 98 соответственно.
Отредактировано Andrew55 (2023-10-01 13:52:42)
TDA2030
Страница: 1
Сообщений 1 страница 6 из 6
Поделиться12023-10-01 13:47:21
Поделиться22023-10-01 14:37:00
- Активный участник
- Откуда: М.о.
- Зарегистрирован: 2022-03-03
- Приглашений: 0
- Сообщений: 924
- Уважение: [+11/-0]
- Позитив: [+57/-0]
- Пол: Мужской
- Возраст: 61 [1963-01-29]
- Провел на форуме:
9 дней 16 часов - Последний визит:
Вчера 17:15:58
В смысле?
Поделиться32023-10-01 14:41:12
Урезанный логотип? Так у фирмы очень много подразделений... https://en.wikipedia.org/wiki/STMicroelectronics
Поделиться42023-10-01 14:43:23
В смысле напряжение питания в одном +18V, а в другом +/-18(36).
Не только на этой странице, а и дальше, на графиках и в таблицах.
Отредактировано Andrew55 (2023-10-01 14:48:09)
Поделиться52023-10-01 15:07:18
- Активный участник
- Зарегистрирован: 2021-09-11
- Приглашений: 0
- Сообщений: 2195
- Уважение: [+20/-0]
- Позитив: [+1/-0]
- Провел на форуме:
1 месяц 18 дней - Последний визит:
Сегодня 00:52:46
Andrew55 написал(а):
В смысле напряжение питания в одном +18V, а в другом +/-18(36).
Не только на этой странице, а и дальше, на графиках и в таблицах.
А по схеме разве не видно разнополярного питания?
P.S. И где вам такой PDF "подсунули"?! Я, ради хохмы, скачал варианты даташитов (от ST) 93, 95, 98, 2011 годов. И во всех двухполярность указана прямо, и на первой странице. Вашего варианта не нашёл.

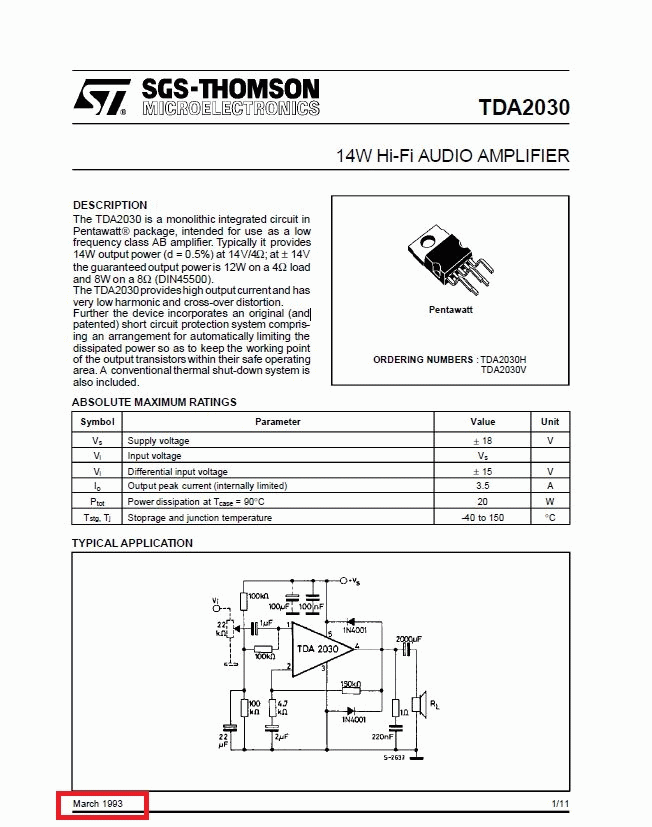

Часть вторая. Ещё тогда, в 17:20, я пытался дополнить, но фотографии снова не грузились. Потом я уезжал. Только вернулся. Продолжу мысль. Скорее всего, какой-то злыдень ручонками "подправил" PDF, убрал "минусы", и "поделился". Со злым умыслом, или нет, но шакал паршивый. Вот так выглядит первая страница "правильного" даташита за 1993 год.
В 17:25 ЭТОТ же файл не грузился.

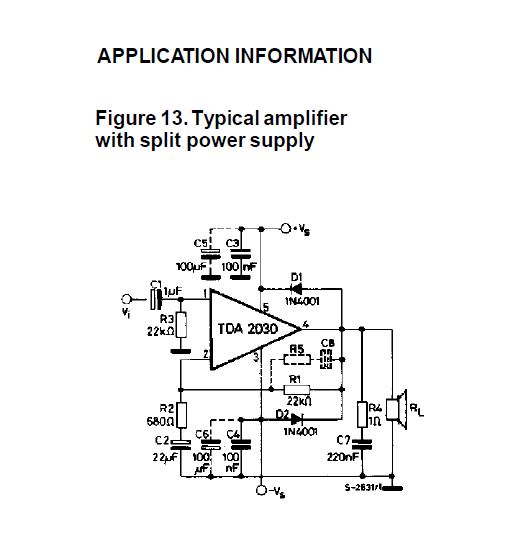

Обращает на себя внимание, что показана схема усилителя в однополярном включении, НО!!! Питание указано в табдицах двухполярным. И далее есть схема в двухполярном включении.
Отредактировано angren68 (2023-10-01 19:52:50)
Поделиться62023-10-05 09:34:33
Так знаю, что должно быть двуполярное. Потому и был крайне удивлен, когда наткнулся...
Собственно, сначала меня смутило, что на Али продается во множестве готовый модуль УНЧ на 2030, и везде указано питание от 6 до 12 В. Вот я и полез смотреть даташыты. И получается, что по нормальному даташиту 6 вольт - мало! Меньше допустимого минимума, который составляет ±6, то есть, 12 однополярных. А вот если по левому(?), то вроде как раз в самый раз...
Отредактировано Andrew55 (2023-10-05 12:12:15)
