Hakko подобная паяльная станция T12. Завышенные показания температуры.

Сообщений 31 страница 51 из 51

31

Итак, новое жало пришло. Измеряю сопротивление грея у конца феном. То же самое что и у жала в наборе. Показания - в холодном состоянии 8 Ом, в нагретом, +300 градусов, 10.
Вывод неутешительный. Везде видимо только такие жала, у всех, других - правильных - нет. Если только Ангрен теперь даст направление поиску... мне сравнивать не с чем.

0

32

Измерил на своем: пара холодных жал - ровно 8,6 Ом , прогретые до 300-350 - ~13 Ом
Третье, ни разу не использованное: холодное - 7,3 Ом, 300С - ~11 Ом
Ручка другой конструкции, распиновка совпадает.
Сечение проводов требуемое?

Отредактировано Amir (2023-05-21 19:00:25)

0

33

проовода в кабеле к паяльнику? что имеете ввиду? так набор же. кабель шел в комплекте.

0

34

У меня штук десять разных.
Холодные уложились в 8,2...10,2  Ом. Из этих в основном  холодные в районе  8,5  Ом плюс-минус 2 Ома.
Которое 10,2, самое ходовое, прогрел паяльник до 350 , вытянул и быстро померял = 10,1 Ома.
Возможно контроллеру пофиг абсолютное значение, а температуру держит отслеживая ЭДС от термопары. Потому что весь набор жал нормально работают.

Еще момент - в некоторых форумах советуют новое жало прокалить. Т.е. нагреть до 450 градусов и подождать секунд 30. Все свои прокаливал. После этого прилично меньше плясали цифры на дисплейчике Т12. (Если в комнате чуть темно при прокаливании жало аж красное. ) )

Отредактировано prusony (2023-05-22 14:10:30)

0

35

Детали в наборе проверялись, все исправные?
Вот тут есть подобная схема и объяснения, можно легко понять смысл работы этой схемы.
И проверить.

0

36

Поменял триммер на плате в ОС ОУ... с 10 кОм на 50 кОм. получил... кошмар! жало нагрелось до красна вмиг! показания 400 градусов.
температура не меняется. вот чего я ненавижу так это что-то переделывать на плате с СМД - они для этого вообще непригодны.
ну китайцы... прям засранцы. вместо игрушки получил головняк(

Отредактировано KT315 (2023-05-28 16:39:29)

0

37

Amir написал(а):

Детали в наборе проверялись, все исправные?
Вот тут есть подобная схема и объяснения, можно легко понять смысл работы этой схемы.
И проверить.

у меня это форум закрыт. там админит какой-то фашистик с прежнего форума.

Вам закрыт доступ на форум.

Для получения дополнительной информации свяжитесь с администрацией форума.

Причина: КТ315, NE555, KT342, 6E1P здесь форум радиолюбителей. Если есть что сказать по профилю сайта, то говорите, а вот лимит на балаболов у нас закончился.

Доступ к форуму закрыт для Вашего IP-адреса.

0

38

Amir написал(а):

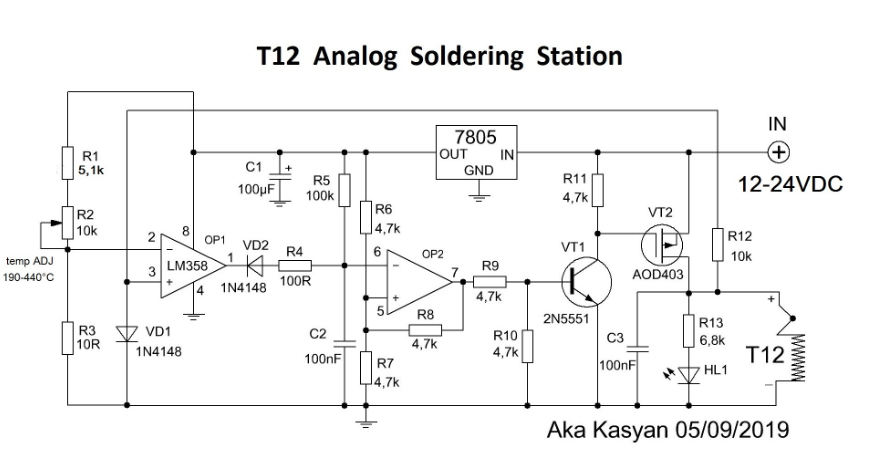

Вот тут есть подобная схема

https://forumupload.ru/uploads/001b/4f/36/2/t550647.png
Эта схема  ?

KT315 написал(а):

у меня это форум закрыт

У меня не закрыт,рад помочь.

0

39

Я не понимаю как работает вот эта часть схемы:
https://forumupload.ru/uploads/001b/4f/36/11/t550647.png

0

40

Я считал, что от термопары отдельные выводы, а тут вот оно что...

0

41

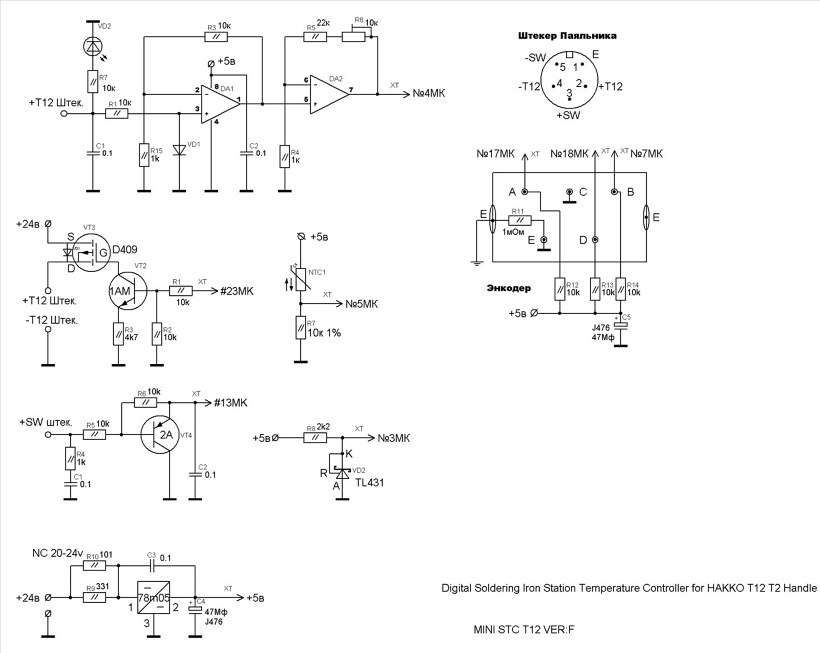

схему легко найти. вот тот триммер на LM358 я менял. вернул на место и заменил ОУ - тот же результат. короче попал (
буду выпаивать сокет и припаяю провода. надо вернуться на точку старта...

https://forumupload.ru/uploads/001b/4f/36/33/t653457.jpg

0

42

Andrew55 написал(а):

Я не понимаю как работает вот эта часть схемы:

Так просто - Нагреватель греют током, за одно греется и термопара, чем горячей тем термопара больше ЭДС даёт, это напряжение измеряется для обратной связи.

0

43

Так это понятно, но: Ток, которым греют нагреватель, создает на нем падение напряжения, на три порядка превышающее сигнал термопары. Соответственно, сигнал на входе OP1 прыгает от миллиВольт (когда нагреватель отключен) до Вольт (когда он включен). Еще и через саму термопару силовой ток течет...
Получается, сигнал термопары используется только для запуска цикла нагрева, длительность которого определяется R5C2, и до окончания которого сигнал термопары уже не используется (как раз в то время, когда к нему приплюсовывается падение на нагревателе). По достижении требуемой температуры цикл нагрева перестает запускаться.

Отредактировано Andrew55 (2023-05-29 13:47:26)

0

44

Соответственно, сигнал на входе OP1 прыгает от миллиВольт (когда нагреватель отключен) до Вольт (когда он включен).

во время цикла нагрева входное напряжение ограничивается диодом (см схему). во время цикла измерения на вход ОУ поступают милливольты.
упрощенная схема что дал Админ по сути тоже самое - нагрев отключается, ОУ измеряет входное и выдает напряжение на включение мосфета или не выдает.

Отредактировано KT315 (2023-05-29 15:09:21)

0

45

https://forumupload.ru/uploads/001b/4f/36/33/t360169.jpg

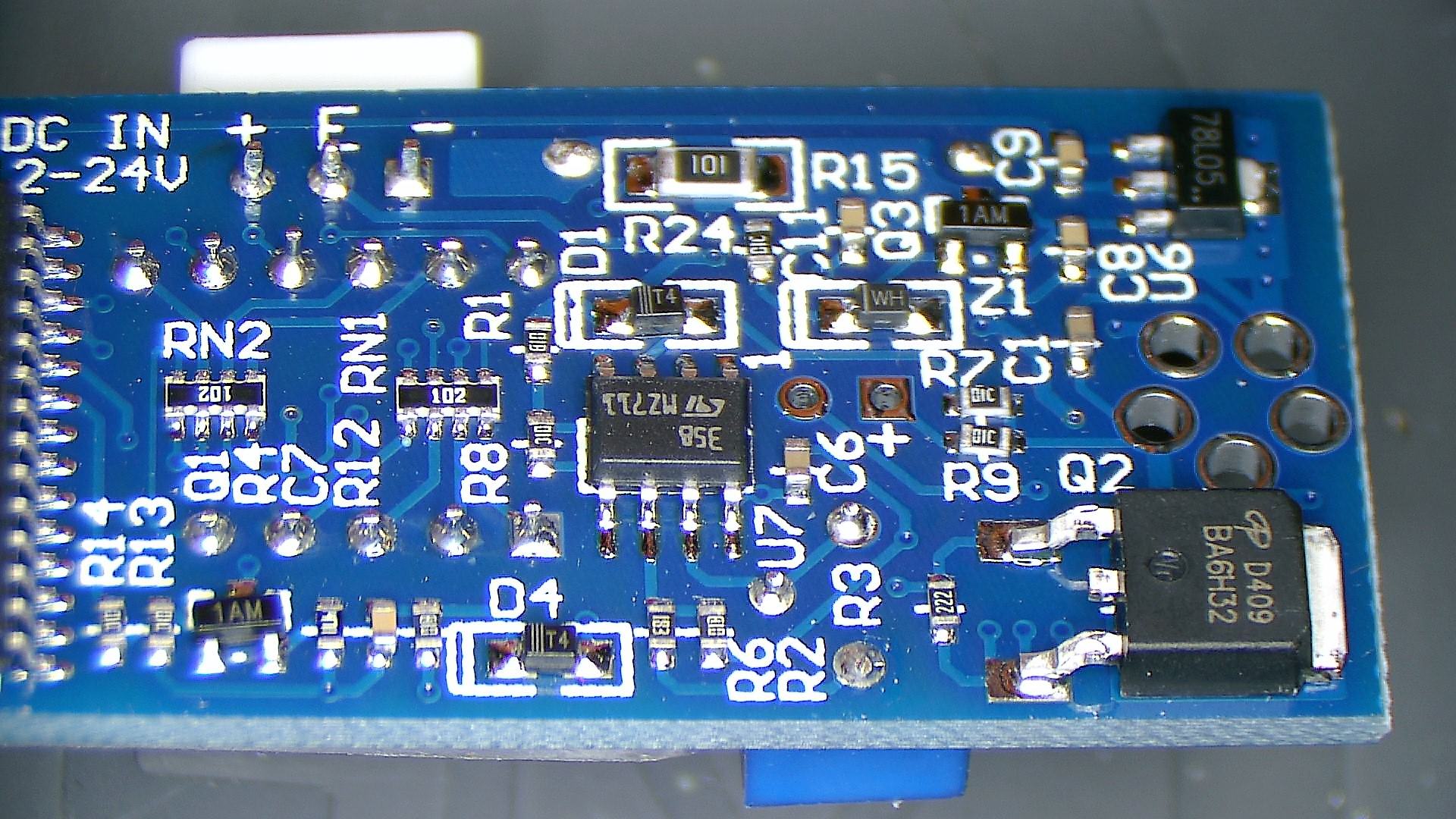

Нашел в каком-то англ форуме такие фото... но на моей плате нет резистора G-S, решил запаять. непонятно почему нет. на всех фото в продажах на алике на плате стоит резистор 222. там есть варианты плат. но у меня такая плата как на фото, но без резистора.

Отредактировано KT315 (2023-05-30 14:20:20)

0

46

https://www.aliexpress.com/item/1005001732282451.html?spm=a2g0o.productlist.main.25.e67a178aXNh4gy&algo_pvid=e1e45853-0776-4433-a30a-e401876dc434&algo_exp_id=e1e45853-0776-4433-a30a-e401876dc434-12&pdp_npi=3@dis!EUR!3.03!1.97!!!!!@2102172f16854449308277301d075c!12000017379714893!sea!LT!835744096&curPageLogUid=LtItftURqVTg
вот такие платы еще есть, под данный тип паяльника. тут полная минимализация. там в отзывах есть фото.
я вот подумал что в теории термопара как бы и не нужна. ведь роль термопары выполняет сама обмотка нагрева. при нагревании удельное сопротивление растет.
но только в теории... а как у них сделано то темный лес... сопротивление растет с 8 до 10 Ом... и эти 2 ома улавливают два каскада на ОУ.

Отредактировано KT315 (2023-05-30 14:17:06)

0

47

KT315 написал(а):

... роль термопары выполняет сама обмотка нагрева...

Уж лучше уж пусть сапоги будет тачать сапожник, а пироги печать пирожник. Обмотка будет измерять температуру самой себя, а не жала.

0

48

KT315 написал(а):

сопротивление растет с 8 до 10 Ом... и эти 2 ома улавливают два каскада на ОУ.

Я вот тоже не пойму, как происходит замер температуры в этом паяльнике. А вот насчёт сопротивления. У меня восемь жал. Все рабочие. Сопротивления жал разнятся, от 8 до 11 Ом. Как-то так. На днях проведу лабораторную работу. :)
У меня в наличии есть такая вещь Поискать надо, куда убрал. Да и поделать замеры точности температуры, сравнить разные жала. Насчёт абсолютной точности речь не идёт. А вот относительно получится неплохо... Сейчас другим занят.

0

49

проделал работу... мозги сушит конкретно этот дивайс(((

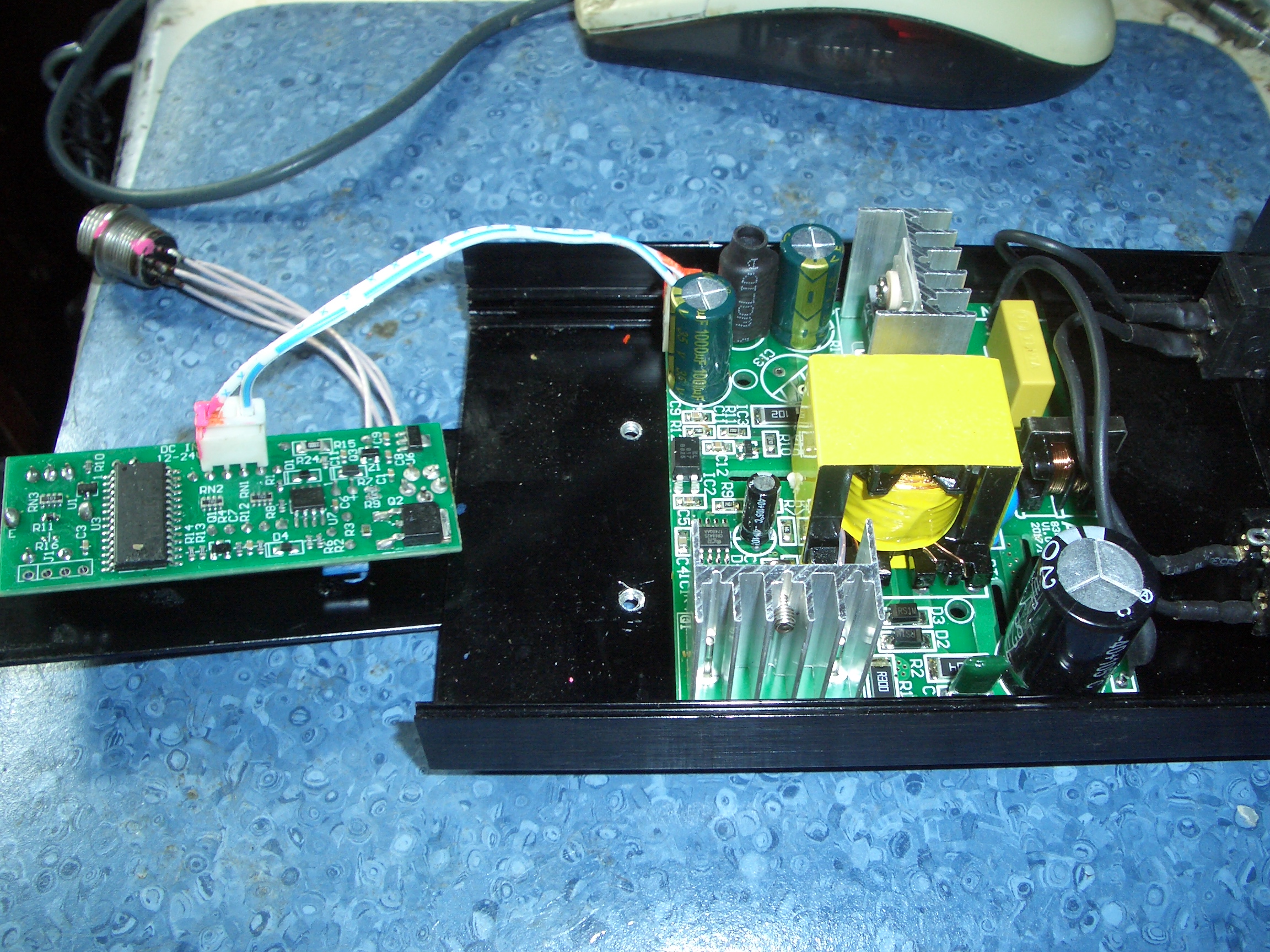

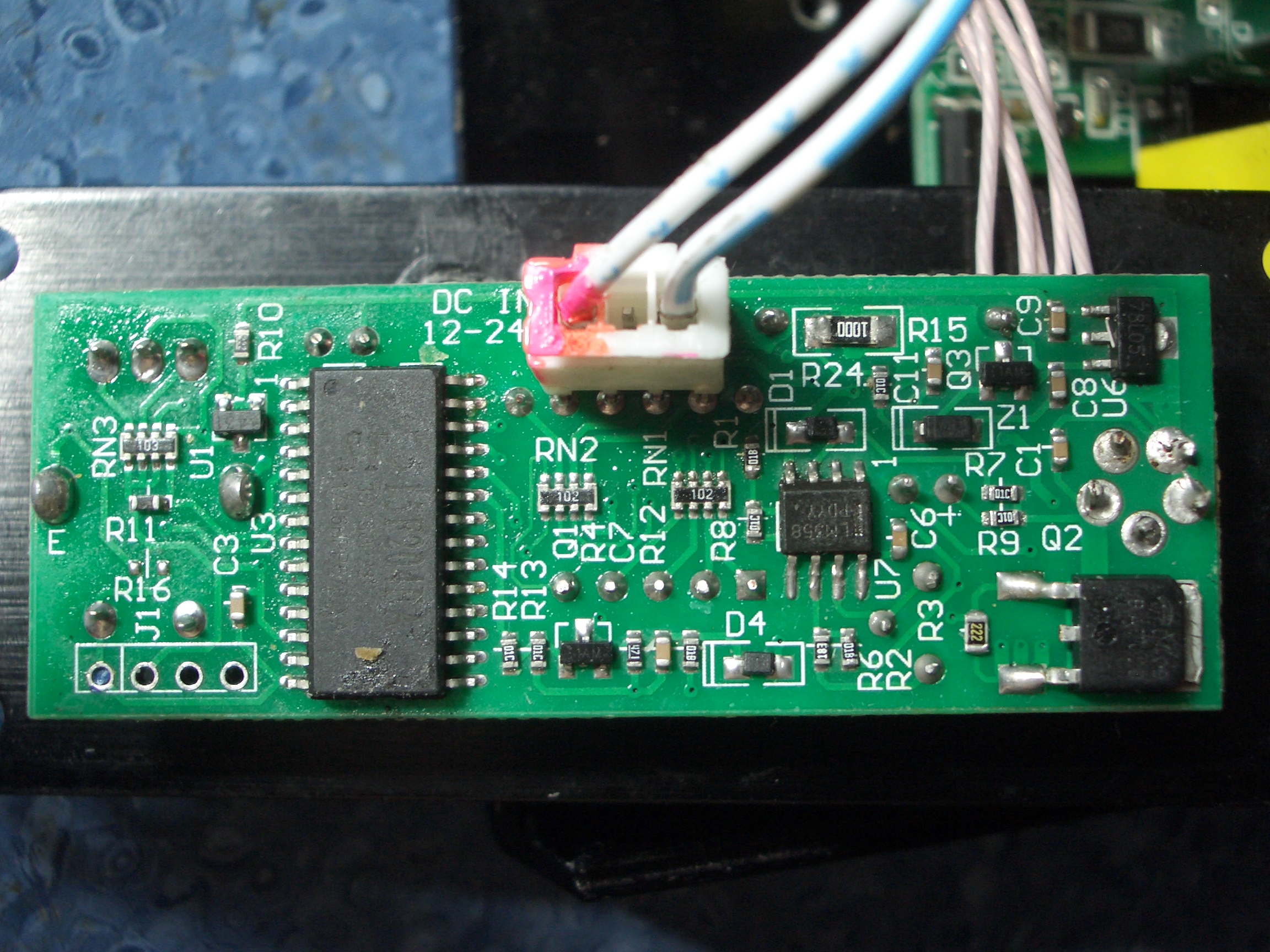

впаял на проводках сокет и впаял 2к2. включил... работает с-ка. вот скажите что ему было нужно???
на минимуме, +200 град,  жало чуть теплое.  при включении идет скачок, до 240+ град, это быстрый нагрев, затем температура падает до +200 уставки.
не знаю причина перегрева (первая) именно отсутствие этого резистора или что другое. на схеме что я давал другие позиционные обозначения, но  в схеме резистора нет, хотя по логике он должен быть.

https://forumupload.ru/uploads/001b/4f/36/33/t12721.jpg
https://forumupload.ru/uploads/001b/4f/36/33/t457094.jpg

Отредактировано KT315 (2023-05-30 16:59:31)

0

50

angren68 написал(а):

происходит замер температуры в этом паяльнике.

тут чел полностью анатомировал жало, до самых потрохов.
последние фото в ветке. https://www.eevblog.com/forum/reviews/k … selection/
видно что термопара это капелька сварки нихрома к толстому проводу-стержню.

Отредактировано KT315 (2023-05-30 17:14:38)

0

51

Жала очень разнообразные...
https://tr.aliexpress.com/item/1005005104674261.html

0
