Как и обещал можно начать. Показывать буду только мои конструкции... никаких инетовских статей.
Начинал я свой первый БП для себя вот с такой схемы.

Сейчас использую только такую схему.

Отличаются они тем что в первой схеме питание микросхемы берётся от полного постоянного напряжения после выпрямителя и резистор R1 довольно сильно греется, а во второй схеме отдельно выпрямляется "переменка", но нужен дополнительный диод. Также в первой схеме отсутствует конденсатор С10 от трансформатора к середине электролитов.
Для разработки печатной платы использую программу DipTrace... её легко можно найти в интернете. Для расчёта трансформатора использую программу "ExcellentIT_8" которая есть в списке программ на Коте... я про них упоминал ранее. Расчёты произвожу на ток 8А... больше не надо... этого вполне хватает, а то провод получается толстый. Частоту генератора выбираю 40...45кГц... выше не старался, да и не к чему это. Программа расчёта тоже там же есть "Freg2153". Сердечники использую от комповых БП, но часто пользую покупные ТОРы с проницаемостью 2500... витков получается немного меньше чем с 2000. С ТОРами получается более компактное размещение на печатной плате (трансформатор получается тоньше)... Если для компового каркаса получается строго конкретное положение выводов, то с ТОРом выводы можно разместить в любой точке на плате, а это бывает весьма важно при разводке дорожек.
Вот одна и та же плата с разными трансформаторами. В первом случае комповый БП, а во втором ТОР.

При разработке платы с помощью программ конечно приходится, кроме уже имеющихся в них библиотек компонентов и корпусов, составлять свои библиотеки пользователя. Никто Вам не даст в стандартных библиотеках например лично Ваш трансформатор.

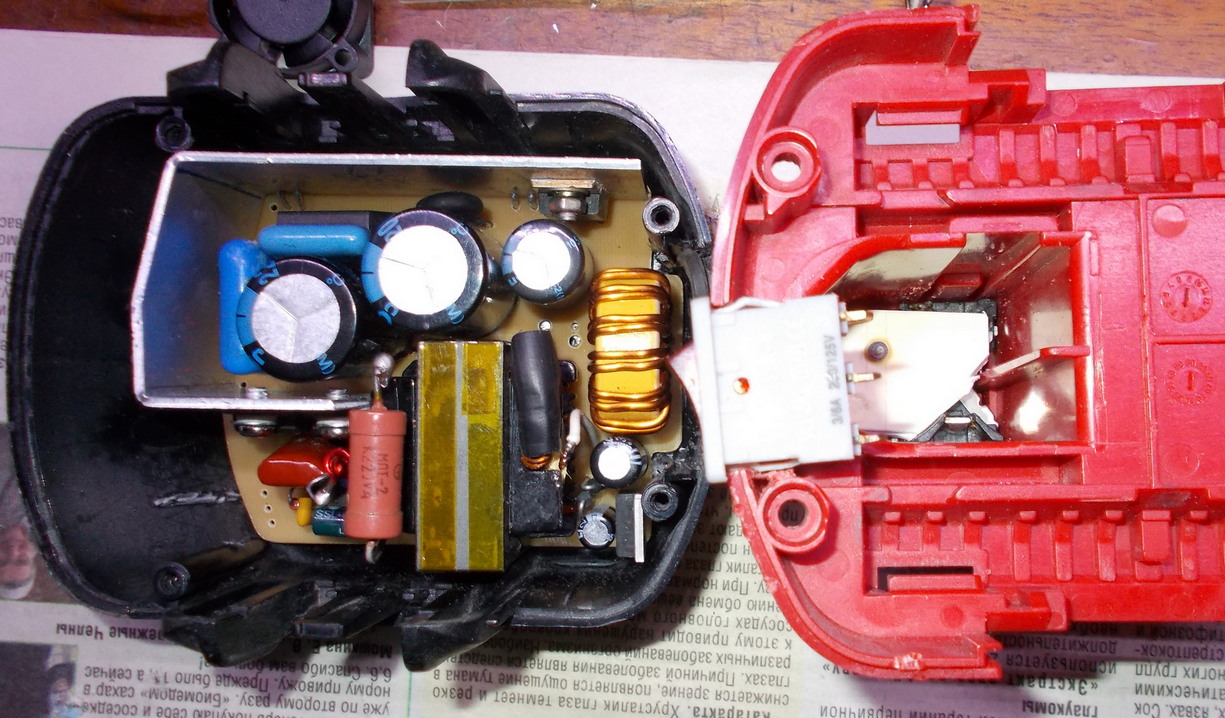

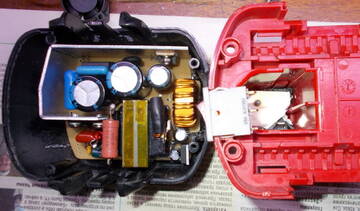

Такие БП я использую, кроме шуруповёртов, почти везде... Например: на даче есть древнейший ноут и в нём дохлый аккум был... сейчас только от такого БП... делал совсем маленький вариант

В этом приемнике он тоже работает.

А вот этой приблудой я качаю шины... летние весной перед установкой, а зимние осенью.

Конечно сейчас не компрессор вставлен, но для показа пойдёт. А ещё этим и СВОИМ компрессором приходится накачивать давление в мембранные расширительные баки.
Хотел написать как-то по другому и поподробней, но... получилось как у Черномырдина "Хотели как лучше, а получилось как всегда". После добавлю, а может кто-то и вопросы задаст.

И в этом огромный плюс. Тут 100% можно верить конструкции. Не то, что во всемирной помойке.

Воспользуюсь такой возможностью, любезно предоставленной Вами, при работе над конструкцией. Только когда она стартует - сказать проблематично. Дача времени требует и дома после ремонта до сих пор часть не разобранных ящиков стоит над душой.

Бросил взгляд на вторую схему. Какие номиналы R4, C7, C3? Не сочтите за глупый вопрос - что такое TR1? Для чего предназначены клеммы A1/A6 и какого номинала предохранитель FU1 Вы ставите? И какой диодный мост VD1? R5, R6 27 Ом?

Отредактировано SerSer (2023-06-13 21:30:21)

R4 и С7 это элементы задающие частоту генератора... их можно глянуть, по аналогии, в первой схеме или из предложенной программы для расчёта частоты, а С3 это обычный шунтирующий кондёр параллельно электролиту... какой поставите - такой и будет (в первой схеме обозначен). TR1 - термистор. А1А5 в сеть, а к А2А6 выключатель или наоборот. Я же ведь рисовал для себя и мне то всё понятно. FU1 2А... полностью номиналы в первой схеме есть... это всё совпадает. Диодный мост поставьте любой который подойдёт... всё идёт от размеров платы. Чувствуете разницу в размерах разных марок?

R5,6 - 22...33 Ом.

Отредактировано ВиП (2023-06-13 22:22:44)

К  сожалению,  что б  делать  "БП  для  шуруповерта!"  надо  иметь этот   самый  шуруповерт. А  у меня его нет. Тот  что  на первом  фото  и что давал тогда ПВГ - давно украли.

Отредактировано AZUS6 (2023-06-14 07:21:30)

Про это мне подумалось вчера, когда уже выключил комп. За разьяснения большое спасибо.

Надо было цепью приковывать к лодыжке...

Гы гы... да нехай стоит. Всё равно когда припаивать то проверяешь правильность.

Программа ExcellentIT_8 выглядет вот так.

Задаёте частоту которую ранее выбрали для работы номиналами R4 C7... задаёте Rds Ом (нужно стремиться к наименьшему значению... поэтому выбираю транзисторы IRF740)... задаёте U и I на выходе... задаёте диаметры проводов первичной и вторичной обмотки и задаёте тип сердечника и его материал. Рассчитать. И смотрите какие появились цыфири количество витков. Если будет диаметр указан как например: 0,5х2 то увеличиваете диаметр до появления например: 0,6х1... также и со вторичной обмоткой. Если получилось сразу х1 то попробуйте уменьшить диаметры. Если сердечник будет мал то получите вот такое

Вторичная обмотка мотается в 2 сложенных провода, а потом разводится на плате или распаивается на сердечнике начало - конец, начало - конец.

Программа Freg2153 совсем простая... подставляем и получаем.

Ну чё ещё сказать?
Диоды Шотки или ещё какие-либо, например КД213... это уже по личному усмотрению.
На печатных платах рядом с транзисторами и диодами Шотки видны прямоугольники. Это самостоятельно созданные компоненты, в программе DipTrace, установленные на радиаторы... радиаторы это уже на Ваше усмотрение... для транзисторов и обычной пластинки хватит, медной или люминтевой.

В вашей схеме светодиод показывает наличие напряжения на обмотке двигателя, и светится лишь тогда, когда шурик "крутит".

Нет великих изменений, это точно. Я отметил то, что логин "для некоммерческого использования" до сих пор работает. 4.3.0.5 - версия от 5 июня 2023 года.
P.S. Хотя... Может быть, набор цифр поменялся, по сравнению с версиями 3.xxxx

Отредактировано angren68 (2023-06-14 22:15:01)

О..! Теперь понял! Как-то подумал, что первый выключатель - это кнопка включения шуруповёрта! Извиняюсь. Вы же сделали условный "аккумулятор", а не всё вместе!

У меня таких выключателей... есть несколько штук. Есть ещё меньше. Реально меньше. Палец гораздо больше.

Отредактировано angren68 (2023-06-14 22:53:47)

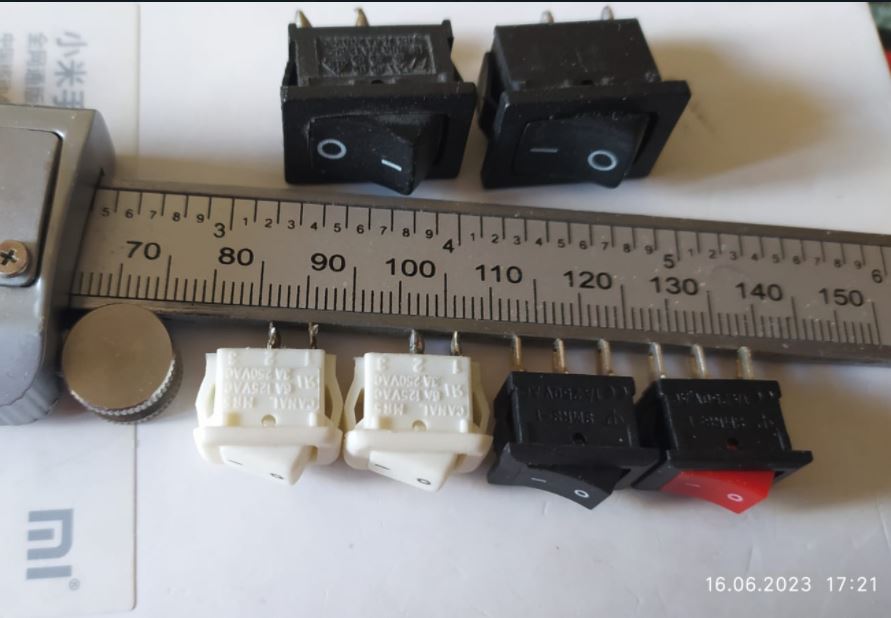

Гы... такие что ли? Их тоже у меня есть. Он тоже не влез.

Ага... можно подумать я им пользуюсь каждый день. Когда дачным строительством занимался то много крутил, а сейчас тоже от случая к случаю. Вот недавно в сауне полы перестилали, так, тем который 12 Вольтовый тут показывал, и крутил 90 мм саморезы.

Вот сделал  бы  кто " БП для шуруповерта" -  не  имея  этого  самого шуруповерта,  вот это было б  реальное достижение ..

Что мешает реализовать сие не в аккумуляторном отсеке шуруповёрта а в отдельной коробочке? Вот и будет БП без шурика.

Мысли вслух.  На которые мы ему ответили.

Подарил бы кто эти "подсоединяло" и крокодилы
