Комбинированный прибор Ф4372. Нужны схемы.

Страница: 1

Сообщений 1 страница 18 из 18

1

  • Автор: AVT
  • Активный участник
  • Зарегистрирован: 2021-08-30
  • Приглашений: 0
  • Сообщений: 142
  • Уважение: [+4/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    1 день 7 часов
  • Последний визит:
    Вчера 23:29:38

Доброго времени, Уважаемые!

Знает ли кто человека обладающего бумажной документацией к этому устройству или достойными её сканами? То, что мне нашлось в сети имеет пробелы и плохое качество. Конкретно интересует плата №9, но т.к. блоки прибора местами связаны не помешал бы полный комплект схем.
Достался прибор в состоянии - "с завода". Посветил и пропал луч. БП, модулятор, высокое, отклоняющие, электролиты - понятно, а с бумагой будет быстрее и понятнее.

https://vrtp.ru/uploads/post-71-1335165541.jpg
(Фото из сети)

Как бы вот.

0

2

  • Автор: AVT
  • Активный участник
  • Зарегистрирован: 2021-08-30
  • Приглашений: 0
  • Сообщений: 142
  • Уважение: [+4/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    1 день 7 часов
  • Последний визит:
    Вчера 23:29:38

Добрался до прибора.
Не работает преобразователь питания трубы:
https://forum.cxem.net/uploads/monthly_09_2010/post-127897-048642200 1285748140.jpg
Генерации нет.
Возник вопрос по полевику. Там КП302ВМ. Тот, что на плате, показывает 43 Ома в обе стороны, на затвор не реагирует никак. Откопал у себя в залежах ещё один такой же не паянный. Тот ведёт себя аналогично на макетке - на затвор не реагирует. 303-ий на той же макетке ведёт себя предсказуемо.
Волшебный китайский "Определитель всего и всех его параметров" показывает 302-ой как два резистора с общей точкой. Все другие имеющиеся полевики показывает корректно.
Это оба 302-ых дали одинакового дуба?

Спасибо.

Отредактировано AVT (2023-10-27 02:29:58)

0

3

  • Автор: Admin
  • Администратор
  • Admin
  • Откуда: Казахстан , Костанайская обл.
  • Зарегистрирован: 2021-08-21
  • Приглашений: 0
  • Сообщений: 1934
  • Уважение: [+2/-0]
  • Позитив: [+2/-0]
  • Пол: Мужской
  • Возраст: 60 [1963-07-18]
  • Отношение к алкоголю: Безразличен
  • Отношение к табаку: Не курю и никогда не курил
  • Провел на форуме:
    1 месяц 7 дней
  • Последний визит:
    Сегодня 18:44:39
AVT написал(а):

Это оба 302-ых дали одинакового дуба?

похоже на то.Я бы для верности подключил к исток- сток мультиметр в режиме прозвонки диодов с наушниками последовательно. С исправным транзистором при касании затвора в наушниках будет слышен фон переменного тока. Если только не находитесь в Ушсорке или подобных местах))))

0

4

  • Автор: angren68
  • Активный участник
  • angren68
  • Зарегистрирован: 2021-09-11
  • Приглашений: 0
  • Сообщений: 1652
  • Уважение: [+12/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    1 месяц 5 дней
  • Последний визит:
    Сегодня 19:48:02

С такими полевиками всё не так. При отсутствии напряжения на затворе они полностью открыты. А закрываются они управляющим напряжением. Полевик полевику рознь! :)

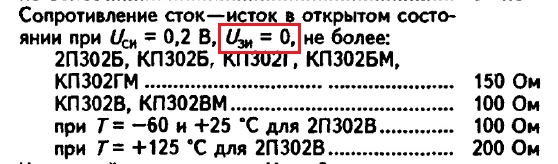

https://forumupload.ru/uploads/001b/4f/36/12/t973797.jpg

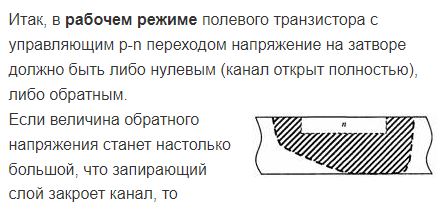

https://forumupload.ru/uploads/001b/4f/36/12/t629465.jpg
Так что, скорее всего, ваш КП302 цел целёхонек может оказаться. Собака в каком-то другом месте порылась.;)
Хотя... То, что определитель показывает обычные резисторы, (как-то "замыленным" глазом первый раз прочитал ваше сообщение, и не отобразил), то, скорее всего, они скорее мёртвы, чем живы...

Отредактировано angren68 (2023-10-27 08:30:55)

0

5

  • Автор: Admin
  • Администратор
  • Admin
  • Откуда: Казахстан , Костанайская обл.
  • Зарегистрирован: 2021-08-21
  • Приглашений: 0
  • Сообщений: 1934
  • Уважение: [+2/-0]
  • Позитив: [+2/-0]
  • Пол: Мужской
  • Возраст: 60 [1963-07-18]
  • Отношение к алкоголю: Безразличен
  • Отношение к табаку: Не курю и никогда не курил
  • Провел на форуме:
    1 месяц 7 дней
  • Последний визит:
    Сегодня 18:44:39
angren68 написал(а):

С такими полевиками всё не так.

но КП302 от КП303 так сильно отличаются(по "поведению" )?

0

6

  • Автор: Andrew55
  • Активный участник
  • Зарегистрирован: 2021-09-08
  • Приглашений: 0
  • Сообщений: 2099
  • Уважение: [+19/-0]
  • Позитив: [+3/-0]
  • Провел на форуме:
    8 дней 15 часов
  • Последний визит:
    Сегодня 14:33:07

Какая-то мутная схема регулирования, такие любили делать в СССР. Никак не могу понять способ приложения управляющего напряжения к полевику.
И сам полевик в базовой цепи силовых транзисторов... Там же токи нехилые должны быть, а у него всего 35 мА.

0

7

  • Автор: Admin
  • Администратор
  • Admin
  • Откуда: Казахстан , Костанайская обл.
  • Зарегистрирован: 2021-08-21
  • Приглашений: 0
  • Сообщений: 1934
  • Уважение: [+2/-0]
  • Позитив: [+2/-0]
  • Пол: Мужской
  • Возраст: 60 [1963-07-18]
  • Отношение к алкоголю: Безразличен
  • Отношение к табаку: Не курю и никогда не курил
  • Провел на форуме:
    1 месяц 7 дней
  • Последний визит:
    Сегодня 18:44:39

Определитель иногда показывает полевой транзистор, там где его нет и не может быть . Меряешь катушку или даже кусок провода. А показывает полевой транзистор, хотя к гнезду, где он показывает затвор, вообще ничего не присоединено. Скорее всего такое бывает при плохом контакте.

0

8

  • Автор: LLL_MMM
  • Активный участник
  • Откуда: Москва
  • Зарегистрирован: 2023-07-26
  • Приглашений: 0
  • Сообщений: 1021
  • Уважение: [+2/-0]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Провел на форуме:
    1 месяц 2 дня
  • Последний визит:
    Сегодня 18:31:43

Стало интересно - проверил, тем более что сейчас в хламовнике, всё под рукой))) КП302 все норм. http://ipic.su/7z3GRE

0

9

  • Автор: AVT
  • Активный участник
  • Зарегистрирован: 2021-08-30
  • Приглашений: 0
  • Сообщений: 142
  • Уважение: [+4/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    1 день 7 часов
  • Последний визит:
    Вчера 23:29:38
Admin написал(а):

С исправным транзистором при касании затвора в наушниках будет слышен фон переменного тока

C 302-ым всё было глухо, только скакали показания самого тестера включённого источником, пока не коснулся другой рукой колпака настольной лампы, тогда фон появился. У 303-го и других фон есть сразу. Собрал схему из резисторов номиналами указанными китайцем - фона нет даже при использовании слюнявых пальцев.
Надо найти и купить более продвинутый определитель.
Получается транзисторы в порядке?
Что же тогда могло заклинить преобразователь?...
Транзисторы и диоды проверял не выпаивая.
Ещё о симптомах:
При первом включении луч пропал минут через пять и больше не появлялся.
Прошёл год - ситуация повторилась - луч появился, луч пропал.

Вывод:

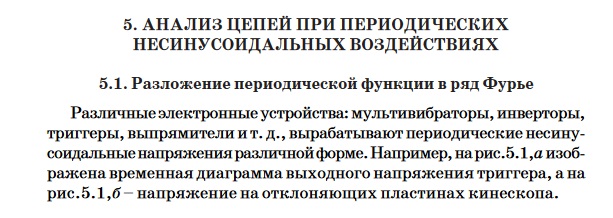

Накопленного за год фурёку хватает только на пять минут работы прибора.  :D

Отредактировано AVT (2023-10-27 21:05:18)

0

10

  • Автор: angren68
  • Активный участник
  • angren68
  • Зарегистрирован: 2021-09-11
  • Приглашений: 0
  • Сообщений: 1652
  • Уважение: [+12/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    1 месяц 5 дней
  • Последний визит:
    Сегодня 19:48:02
LLL_MMM написал(а):

Стало интересно - проверил, тем более что сейчас в хламовнике, всё под рукой))) КП302 все норм. http://ipic.su/7z3GRE

Какая-то некорректная информация. В приборе явно не КП302.

AVT написал(а):

Надо найти и купить более продвинутый определитель.
Получается транзисторы в порядке?

Тогда однозначно, что определитель не смог выяснить структуру. Но это не значит, что Маркус и его продолжатели неправы. Я вообще поражён, что есть такой прибор, и он в большинстве вариантов работает. Но просто ВСЕХ вариантов исполнения полупроводниковых приборов нельзя, принципиально нельзя предусмотреть. Не считаю, что следует искать другой, более "продвинутый" прибор.

0

11

  • Автор: Admin
  • Администратор
  • Admin
  • Откуда: Казахстан , Костанайская обл.
  • Зарегистрирован: 2021-08-21
  • Приглашений: 0
  • Сообщений: 1934
  • Уважение: [+2/-0]
  • Позитив: [+2/-0]
  • Пол: Мужской
  • Возраст: 60 [1963-07-18]
  • Отношение к алкоголю: Безразличен
  • Отношение к табаку: Не курю и никогда не курил
  • Провел на форуме:
    1 месяц 7 дней
  • Последний визит:
    Сегодня 18:44:39
angren68 написал(а):

Какая-то некорректная информация. В приборе явно не КП302.

на мой взгляд он сфотографирован почти точно сверху, потому и кажется не таким(если разбросанные рядом- КП 302 ( у меня их не было)

0

12

  • Автор: angren68
  • Активный участник
  • angren68
  • Зарегистрирован: 2021-09-11
  • Приглашений: 0
  • Сообщений: 1652
  • Уважение: [+12/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    1 месяц 5 дней
  • Последний визит:
    Сегодня 19:48:02
Admin написал(а):

на мой взгляд он сфотографирован почти точно сверху, потому и кажется не таким(если разбросанные рядом- КП 302 ( у меня их не было)

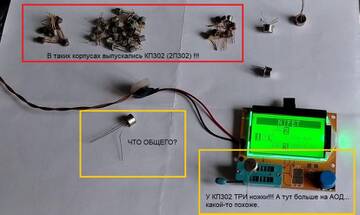

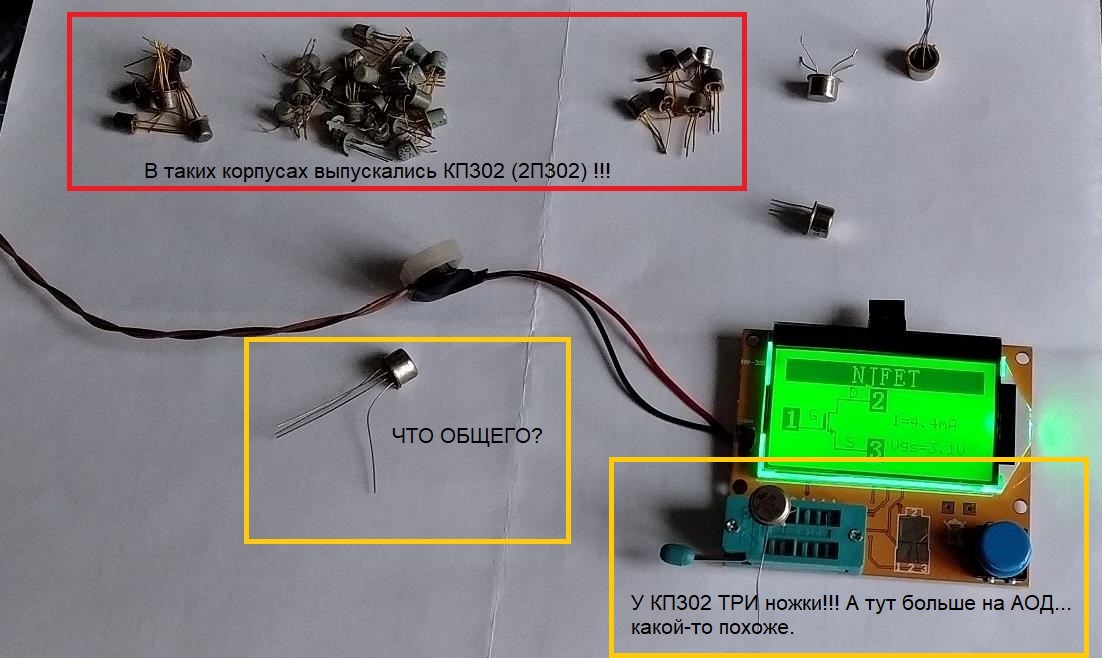

https://forumupload.ru/uploads/001b/4f/36/12/t738194.jpg

Как теперь на ваш "взгляд"?

Отредактировано angren68 (2023-10-27 22:58:12)

0

13

  • Автор: Admin
  • Администратор
  • Admin
  • Откуда: Казахстан , Костанайская обл.
  • Зарегистрирован: 2021-08-21
  • Приглашений: 0
  • Сообщений: 1934
  • Уважение: [+2/-0]
  • Позитив: [+2/-0]
  • Пол: Мужской
  • Возраст: 60 [1963-07-18]
  • Отношение к алкоголю: Безразличен
  • Отношение к табаку: Не курю и никогда не курил
  • Провел на форуме:
    1 месяц 7 дней
  • Последний визит:
    Сегодня 18:44:39

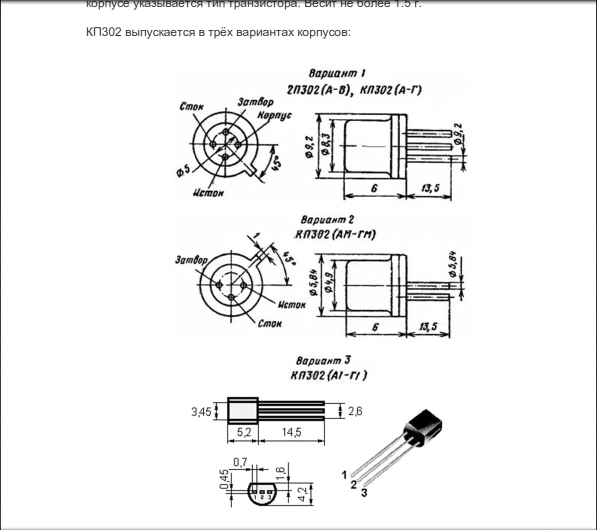

https://forumupload.ru/uploads/001b/4f/36/2/t390574.png
https://www.kontest.ru/datasheet/unkn0wn/2p302v.pdf

0

14

  • Автор: LLL_MMM
  • Активный участник
  • Откуда: Москва
  • Зарегистрирован: 2023-07-26
  • Приглашений: 0
  • Сообщений: 1021
  • Уважение: [+2/-0]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Провел на форуме:
    1 месяц 2 дня
  • Последний визит:
    Сегодня 18:31:43

Справа - налево, КП302 в больших корпусах - никель, КП302 в малых корпусах - золото, КП303 крашеные, КП303 некрашеные. Причём КП303 некрашеные в двух вариантах - с тремя ногами (корпус сток), и с четыремя (корпус экран).

0

15

  • Автор: angren68
  • Активный участник
  • angren68
  • Зарегистрирован: 2021-09-11
  • Приглашений: 0
  • Сообщений: 1652
  • Уважение: [+12/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    1 месяц 5 дней
  • Последний визит:
    Сегодня 19:48:02

Реально, не встречал в больших корпусах. Извиняюсь!

0

16

  • Автор: FDoich
  • Активный участник
  • FDoich
  • Откуда: М.о.
  • Зарегистрирован: 2022-03-03
  • Приглашений: 0
  • Сообщений: 679
  • Уважение: [+10/-0]
  • Позитив: [+42/-0]
  • Пол: Мужской
  • Возраст: 61 [1963-01-29]
  • Провел на форуме:
    6 дней 20 часов
  • Последний визит:
    Сегодня 20:00:22
angren68 написал(а):

не встречал в больших корпусах

Тоже есть несколько, и 303, 307, 304, 350, 313... Вчерась поглядел по коробкам...

0

17

  • Автор: AVT
  • Активный участник
  • Зарегистрирован: 2021-08-30
  • Приглашений: 0
  • Сообщений: 142
  • Уважение: [+4/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    1 день 7 часов
  • Последний визит:
    Вчера 23:29:38

Появилась мысль - а не могло получиться так, что проверяя биполярные транзисторы не выпаивая, я мог промухать обрыв одного из них? У коллекторной обмотки сопротивление мало, а базы тоже через полевик и обмотку в связи....
Чтоб добраться до самих транзисторов надо потрудиться....

0

18

  • Автор: AVT
  • Активный участник
  • Зарегистрирован: 2021-08-30
  • Приглашений: 0
  • Сообщений: 142
  • Уважение: [+4/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    1 день 7 часов
  • Последний визит:
    Вчера 23:29:38

Мысль не подтвердилась. Транзисторы в порядке. До кучи проверил низковольтные диоды - тоже в порядке.
Что ещё может мешать запуску преобразователя?...

0
