Что-то я не понял фокуса. Хлопчик собрал схему, втыкает в зарядку 5в и получает 12в. За счет чего? Очередной развод от хохлов? Или он как-то саму зарядку доработал?

https://www.youtube.com/watch?v=--M5x02dhik

и продолжение
https://www.youtube.com/watch?v=Ym29uYcvhD0

Отредактировано MSNG (2025-01-13 18:27:36)

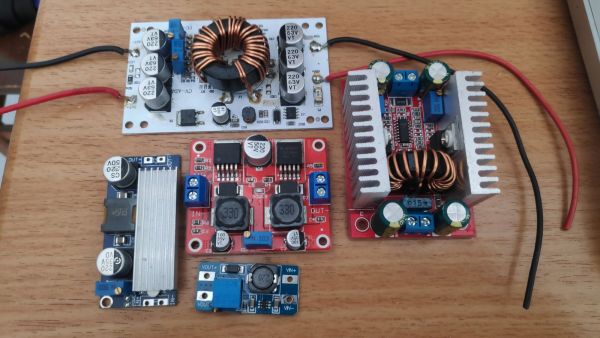

Вот с этими платами будут работать, но... понакупил разных, одиночные, сдвоенные и счетверенные, так одиночные почему-т сразу-же испортились, хотя другие работают без проблем.   Выписал отдельно чипы IP6505, попробую перепаять.

Да сколько угодно... https://supereyes.ru/catalog/dc_dc_povy … ear/apply/
И даже для "шарманки" на 6П15П https://supereyes.ru/catalog/dc_dc_povy … _yh11068a/

Да с платками понятно. Как он из зарядки 12 вольт высасывает? Внутрь что ли такую платку запихнул?

А я и не понял что это ссылка…     совсем старый стал…

Вот, если интересно.

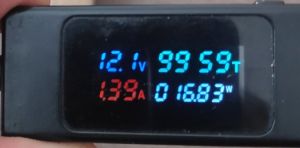

iPad запитан от штатного зарядника

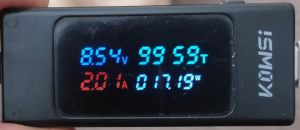

iPad заряжается от PowerBank с PD функционалом

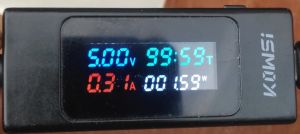

к предыдующим источникам подключено устройство без функции QC или PD

Более продвинутый после  ZK-5KX...

Так уж получилось что в коридоре у места, где ставим ёлку, нет розетки. Поэтому гирлянды для неё (5 штук) были куплены на батарейках в разные годы. До этого постоянно нужно было вынимать аккумуляторы (использовал их) и ставить на подзарядку. В этом году понял что не хочу больше этой кутерьмы. В комнате рядом с этим местом за дверью розетка есть. В коробках гирлянд подпаял провода к клеммам. Бросил проводок через косяк. Питание 5В взял от одной из неиспользуемых зарядок от мобильного телефона. Провода от батарейных коробочек свёл вместе в клемнике и подключил к зарядке. Причём две гирлянды питались от двух АА. Для них использовал купленную на Али для этого платку преобразователя 5В в 3.3. Красота. Сунул блок питания в розетку и всё. А на следующий год, жив буду, вообще использую только одну гирлянду (со дня на день должна прийти)

Отредактировано SerSer (2025-01-16 23:12:52)

А ИИ туда не надо использовать? Ему то и надо 5В и 3.3В. Чтобы получить 3.3В надо подобрать резистор к 5В и забыть о всех проблемах.

Тоже приходилось переделывать питание разных гирлянд, свечей и т.д. на 3.3В. Платы там, конечно, можно впаять, но иногда размеры не позволяют. Поэтому использую LM1117 на 3,3В в корпусе SOT223. Дело в том, что многие модули требуют именно такое напряжение, и для их питания я в свое время купил целый "моток" таких микросхем. На али они стоят сущие копейки, где-то около доллара за 50 шт. Дополнительно, на всякий случай, купил и набор на разные напряжения, от 1,8 до 5В, плюс регулируемые.

Собрался - посмотрел. И что там "чюдесного", чем восхищаться?
Сам трансивер - "проще простого", по мотивам Радио-76, в котором диодные балансные смесители заменили на SA612, а т.к. они активные, то и усилители не нужны.
https://ra1ohx.ru/publ/skhemy_radioljub … 10-1-0-518
И с ПЧ 500 КГц подавить зеркальный канал на передачу до разрешённого уровня внеполосных излучений на 20м диапазоне простым двухконтурным фильтром невозможно.
Так что "чюдесного" там - синтезатор на Si5351 с управлением на Ардуино, АЦП в ней S-метр, и два цветных ЖК экранчика.

Вот именно - "фенечки/фусечки", причём заслуга конструктора - ноль. Всё с Али, а прошивок для этого на р/л сайтах - море.

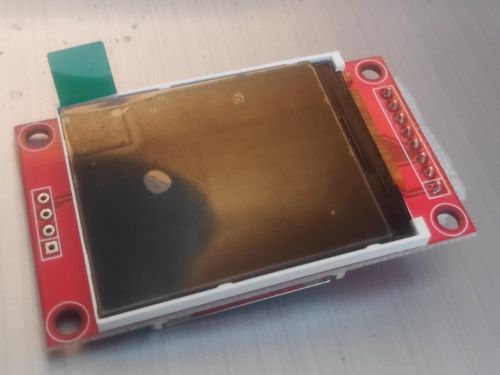

Покупал для какого-то проекта, но так и не использовал... Надо будет включить глянуть "вживую"...
