После Цешки ("Делимся опытом, находками, придумками") надо было ещё куда-нибудь оставшуюся энергию применить .
Вытащил аккумуляторную машинку для стрижки волос "BaByliss". Уже года два то аккумуляторов не тянула. А последний год совсем.
Прежде чем продолжить, задам возникший давно уже вопрос - почему она при подключении к сети с разряженными аккумуляторами не хочет работать?
Только если хоть немного подержать на зарядке (даже эти уже вроде-бы сдохнувшие), только тогда запускается? Хотя вроде бы по логике должна.
Продолжим. Неделю назад ремонтировал по той же причине машинку "Vitesse". Какой же ПТУшник её проектировал? Пока нашёл где открутить винты-шурупы,
пока догадался как снять регулировочное кольцо (при этом пружиной выплюнуло фиксатор, который улетел хз куда и теперь надо думать техниски как и чем его заменить), пока снимал его, стараясь не сломать выступающие детали,
столькими лестными эпитетами наградил этого "конструктора", что ему наверное икалось без остановки. В результате - 2 АА 600 мАч с приваренными ушами, впаянные в плату. За неимением сварки аккуратно отвёрткой отодрал уши от аккумуляторов,
оставив их в плате. Не надеясь, попробовал с флюсом с Али (который в пластмассовой баночке продаётся) залудить контакты имевшихся аккумуляторов на 1000. Получилось! Дальше - то дело техники. Залудил уши, припаял аккумуляторы.
Сборка в обратном порядке сопровождалось не меньшим количеством лестных слов этому/им пида*асам.
А вот "BaByliss" - мечта ремонтника! Легко находимые 3 винтика/шурупчика и - машинка просто разделяется на две части. И дальше... И дальше - два сьёмных аккумулятора! Никаких ушей, никаких тебе сварок/паек. Разборка - сборка 5 минут.
Вот как надо делать!

А этот долбаный "Vitesse" напомнил мне одно видео на Тубе, где автомеханик тоже использовал весь свой словарный запас, клогда замена на "Пежо" (вроде бы, могу и ошибаться) какой - то маленькой хрени потребовала демонтажа двигателя. Вид был ещё тот...

0

Поделиться22025-12-28 21:22:43

Автор: Eugene
Активный участник
Зарегистрирован: 2025-05-17
Приглашений: 0
Сообщений: 211
Уважение: [+2/-1]
Позитив: [+1/-3]
Провел на форуме:
16 дней 1 час
Последний визит:
Сегодня 06:49:01

SerSer написал(а):

Прежде чем продолжить, задам возникший давно уже вопрос - почему она при подключении к сети с разряженными аккумуляторами не хочет работать?
Только если хоть немного подержать на зарядке (даже эти уже вроде-бы сдохнувшие), только тогда запускается

У разряженных аккумуляторов большое внутреннее сопротивление, у зарядки со стабилизацией тока тоже, вот тока и не хватает с места сдёрнуть, напряжение проваливается. Чуток подзарядится, сопротивление падает, и на пуск хватает.
Примерно так же работают пуско-зарядные устройства для автомобилей. При отключенном аккумуляторе стартер даже не дёргается. При полностью разряженном едва хватает тяговое реле осилить. А минут десять дашь подзарядиться и - бинго!

Отредактировано Eugene (2025-12-28 21:25:48)

0

Поделиться32025-12-28 21:51:45

Автор: DR
Активный участник
Откуда: Пересвет
Зарегистрирован: 2023-04-09
Приглашений: 0
Сообщений: 2676
Уважение: [+6/-5]
Позитив: [+4/-0]
Отношение к алкоголю: Рѣзко неодобрительное
Отношение к табаку: Рѣзко неодобрительное
Провел на форуме:
18 дней 20 часов
Последний визит:
Вчера 12:41:17

SerSer написал(а):

почему она при подключении к сети с разряженными аккумуляторами не хочет работать?
Только если хоть немного подержать на зарядке (даже эти уже вроде-бы сдохнувшие), только тогда запускается? Хотя вроде бы по логике должна.
Продолжим. Неделю назад ремонтировал по той же причине машинку "Vitesse". Какой же ПТУшник её проектировал? Пока нашёл где открутить винты-шурупы,

У меня точно так же не хотели работать аккумуляторные бритвы Braun и Vitek , а так же аккумуляторная отвертка ПВГ, которую он давал на Шаболовке тогда ...

Так причина очевидна если посмотреть на зарядку , там написано -450 ma , а устройству надо 1.3 ампера ! зарядное -это не БП, увы ...
Проблема с бритвой тогда решилась просто выкидыванием всей платы с аккумуляторами и электроникой, и установкой внутри КЦ405А.
А в зарядном так же было убрано все , в т.ч и трансформатор, и заменен на трансформатор от китайского блочка 90х без всякой защиты. И заработало !

А проблема с отверткой не решилась никак , и потом ее украли с участка давно.

Отредактировано AZUS6 (2025-12-28 21:52:38)

0

Поделиться42025-12-28 23:04:10

Автор: Amir
Активный участник
Зарегистрирован: 2022-04-12
Приглашений: 0
Сообщений: 575
Уважение: [+5/-0]
Позитив: [+10/-1]
Провел на форуме:
10 дней 20 часов
Последний визит:
Вчера 22:11:11

AZUS6 написал(а):

и потом ее украли с участка давно

В армии говорили - "сам про#бал".

0

Поделиться52025-12-29 00:06:01

Автор: SerSer
Активный участник
Откуда: Салацгрива, Латвия
Зарегистрирован: 2022-03-28
Приглашений: 0
Сообщений: 4690
Уважение: [+53/-1]
Позитив: [+4/-0]
Пол: Мужской
Возраст: 63 [1963-02-02]
Провел на форуме:
30 дней 1 час
Последний визит:
Вчера 20:55:31

Eugene написал(а):

бинго!

Спасибо за ликбез.

0

Поделиться62026-01-18 20:34:15

Автор: SerSer
Активный участник
Откуда: Салацгрива, Латвия
Зарегистрирован: 2022-03-28
Приглашений: 0
Сообщений: 4690
Уважение: [+53/-1]
Позитив: [+4/-0]
Пол: Мужской
Возраст: 63 [1963-02-02]
Провел на форуме:
30 дней 1 час
Последний визит:
Вчера 20:55:31

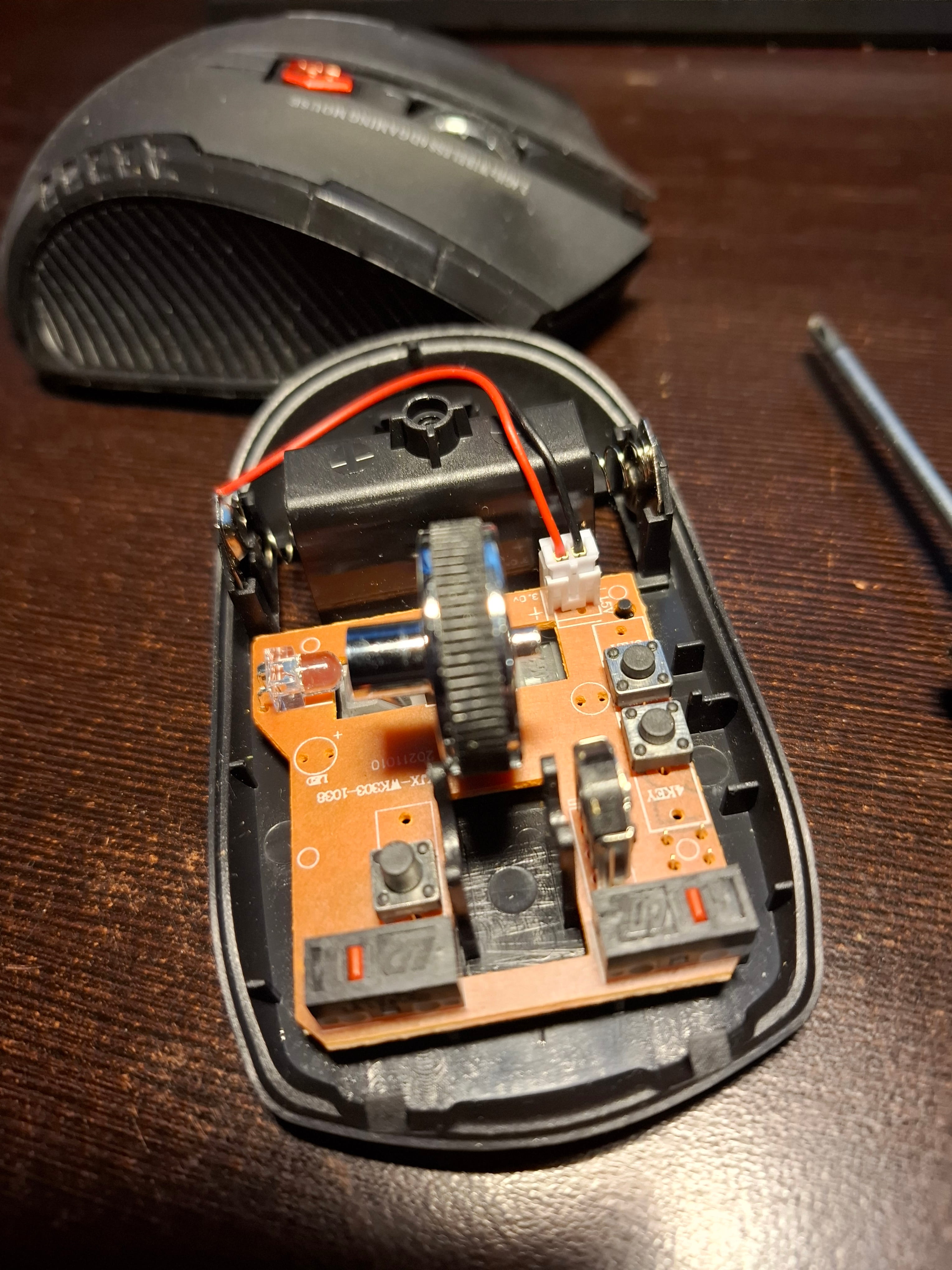

Продолжаем разговор. Вчера получил с Али заказанную беспроводную мышь. И вчера же запросил возврат денег - колесо прокрутки не работало ни вверх ни вниз. Сегодня получил.

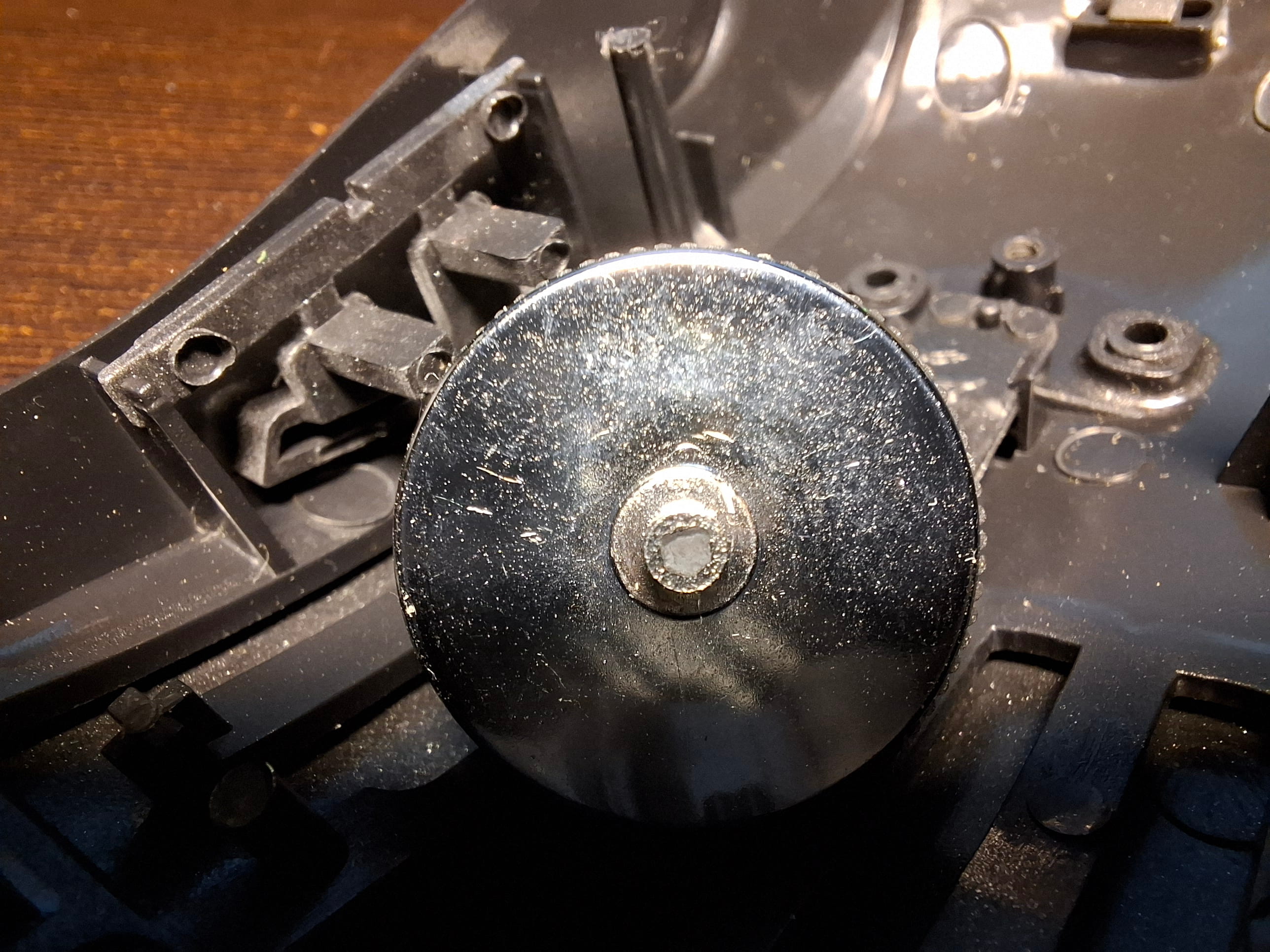

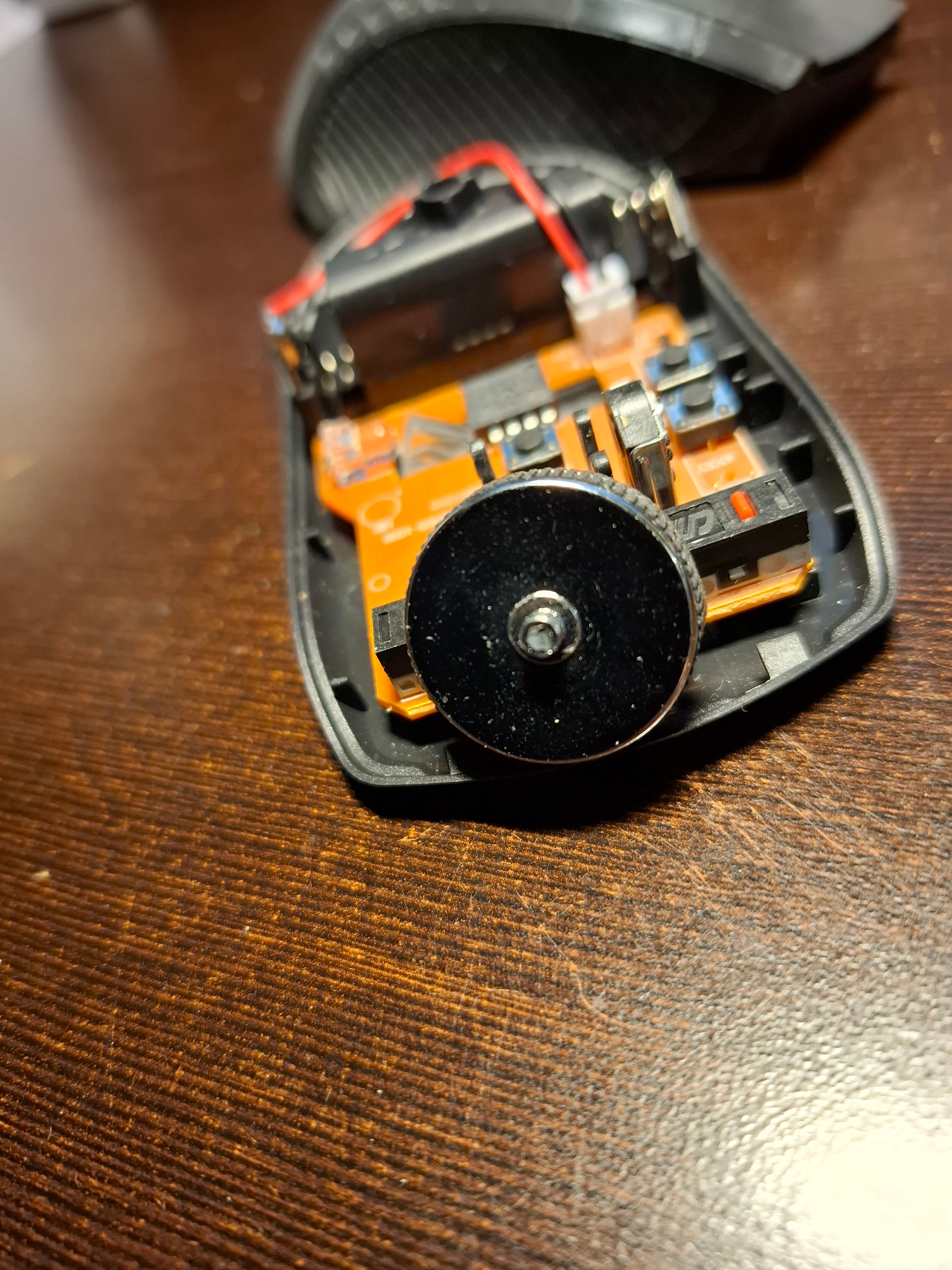

И сегодня же разобрал посмотреть что там -

КАК это ? КАК так ???
Видно что цвет пластмассы на торце колеса и в центре приёмника одинаковый. То есть слом в этом месте. Но от оси колеса до приёмника не хватает около одного мм. Если придвинуть друг к другу, стойка приёмника видимо изгибается от вертикального положения.
Вот думаю - сразу в мусорник или попытаться отремонтировать ...

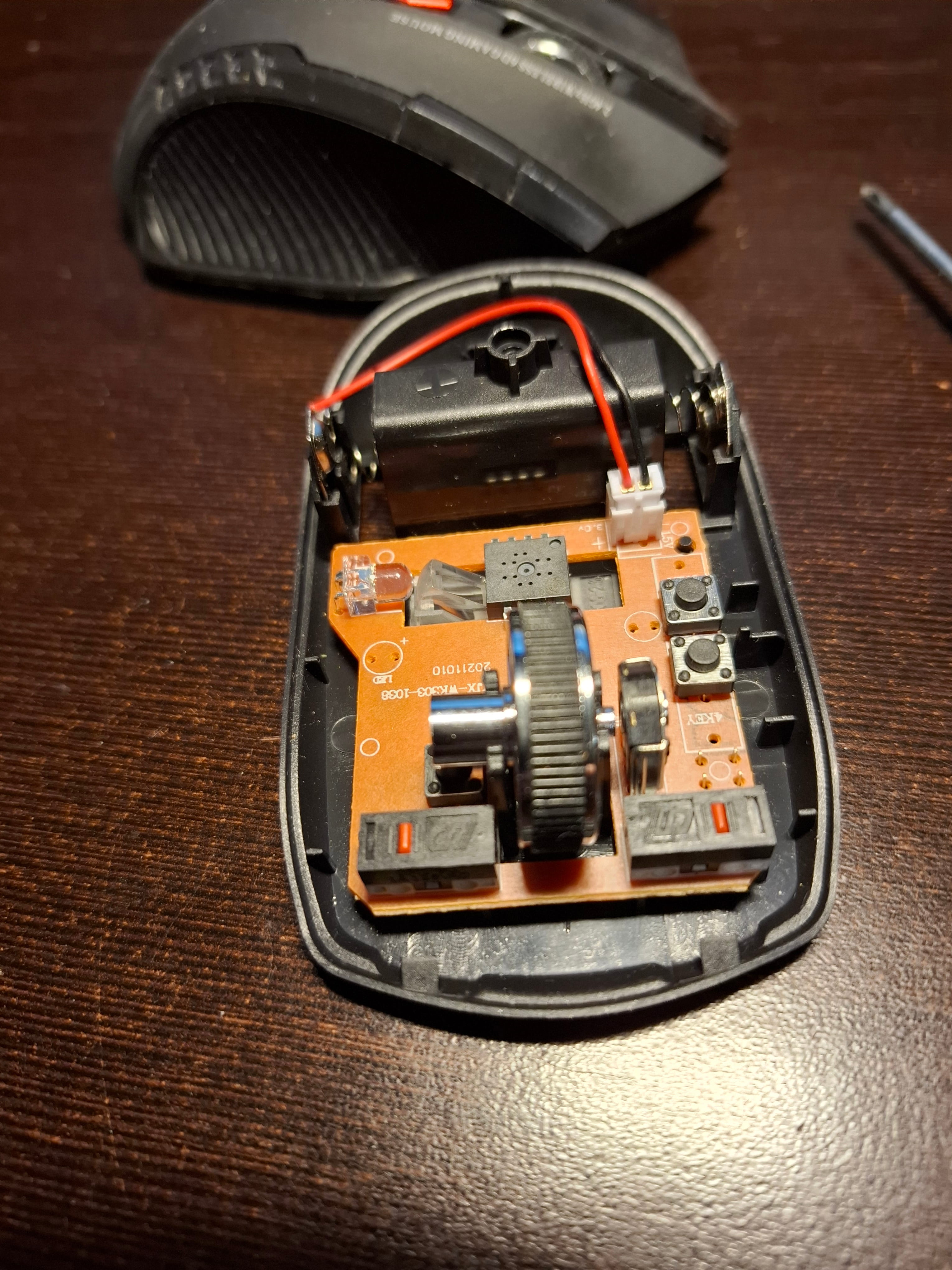

Сразу вскрыл старую мышь из которой кнопка одна выпаяна. Опа-на, а там система колеса совсем другая. Этот вариант не прокатил...

Отредактировано SerSer (2026-01-18 20:35:55)

0

Поделиться72026-01-18 22:07:00

Автор: Amir
Активный участник
Зарегистрирован: 2022-04-12
Приглашений: 0
Сообщений: 575
Уважение: [+5/-0]
Позитив: [+10/-1]
Провел на форуме:
10 дней 20 часов
Последний визит:
Вчера 22:11:11

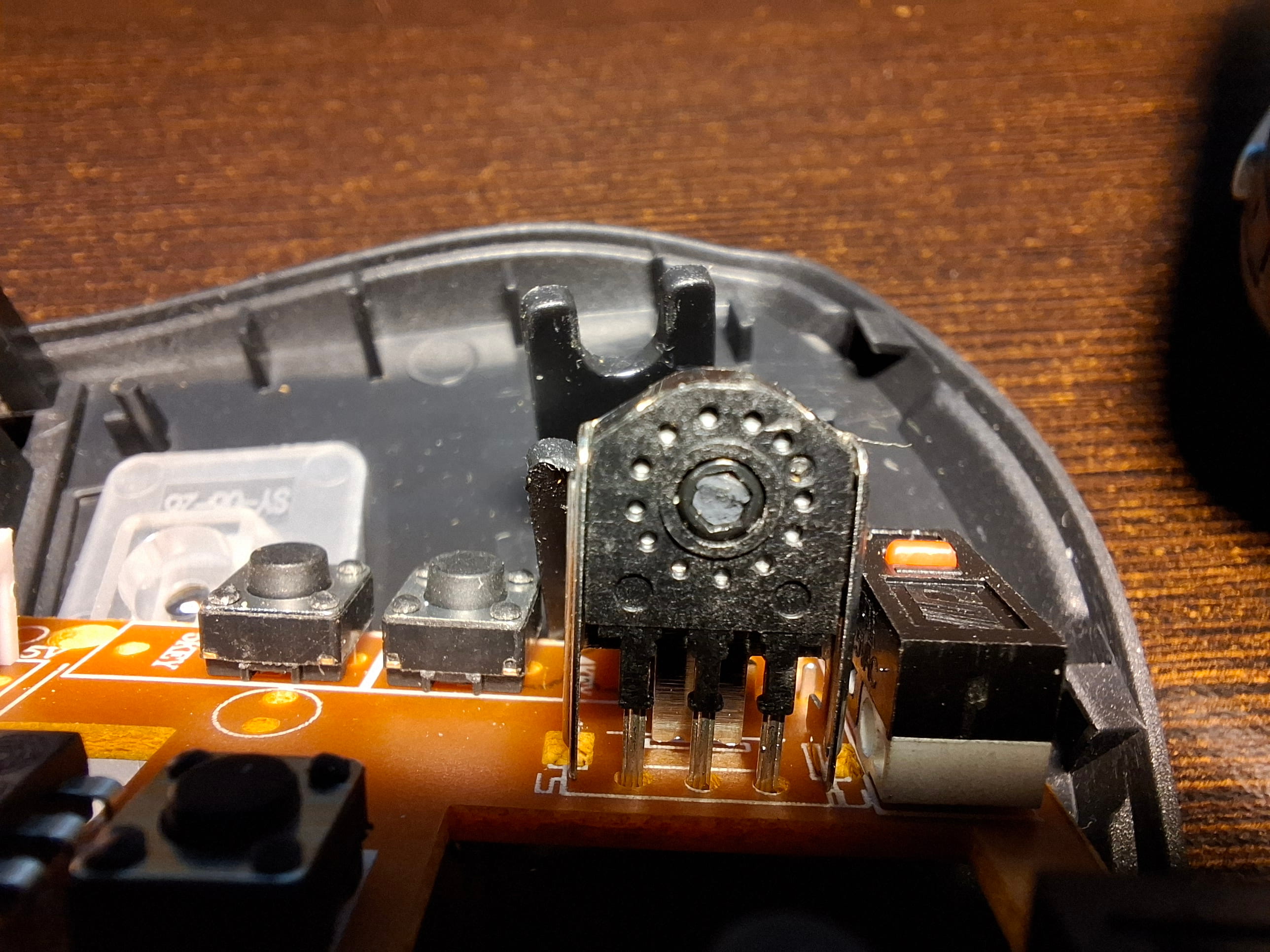

Если я правильно понял, тут колесо должно вращать энкодер, до которого не достает ось?

0

Поделиться82026-01-18 22:57:10

Автор: FDoich
Активный участник
Откуда: М.о.
Зарегистрирован: 2022-03-03
Приглашений: 0
Сообщений: 1454
Уважение: [+16/-0]
Позитив: [+96/-1]
Пол: Мужской
Возраст: 63 [1963-01-29]
Провел на форуме:
15 дней 17 часов
Последний визит:
Вчера 23:14:47

Плоский штырь, входящий в прорезь энкодера отломился?

0

Поделиться92026-01-18 23:05:46

Автор: angren68
Активный участник
Зарегистрирован: 2021-09-11
Приглашений: 0
Сообщений: 2943
Уважение: [+31/-1]
Позитив: [+3/-0]
Провел на форуме:
2 месяца 0 дней
Последний визит:
Сегодня 01:13:53

SerSer написал(а):

Сразу вскрыл старую мышь из которой кнопка одна выпаяна. Опа-на, а там система колеса совсем другая. Этот вариант не прокатил...

Поверьте. Ещё ни разу наличие другой мыши не выручало. Если это не была такая же точно, выпущенная из того же цеха с разрывом максимум неделю. Выпущенная из соседнего цеха, с тем же партномером, уже будет другой...

0

Поделиться102026-01-18 23:07:17

Автор: angren68
Активный участник
Зарегистрирован: 2021-09-11
Приглашений: 0
Сообщений: 2943
Уважение: [+31/-1]
Позитив: [+3/-0]
Провел на форуме:
2 месяца 0 дней
Последний визит:
Сегодня 01:13:53

FDoich написал(а):

Плоский штырь, входящий в прорезь энкодера отломился?

Ни разу не встречал "плоского штыря"... Там шестигранник идёт ВСЕГДА.

0

Поделиться112026-01-18 23:28:51

Автор: FDoich
Активный участник
Откуда: М.о.
Зарегистрирован: 2022-03-03
Приглашений: 0
Сообщений: 1454
Уважение: [+16/-0]
Позитив: [+96/-1]
Пол: Мужской
Возраст: 63 [1963-01-29]
Провел на форуме:
15 дней 17 часов
Последний визит:
Вчера 23:14:47

angren68 написал(а):

Ни разу не встречал "плоского штыря"

По смазанной фотке трудно уверенно сказать...

0

Поделиться122026-01-19 09:03:09

Автор: ВиП
Активный участник
Откуда: Дер Собянино
Зарегистрирован: 2022-03-23
Приглашений: 0
Сообщений: 4455
Уважение: [+19/-13]
Позитив: [+0/-0]
Возраст: 71 [1954-05-22]
Провел на форуме:
28 дней 22 часа
Последний визит:
Вчера 22:36:16

SerSer написал(а):

Продолжаем разговор. Вчера получил с Али заказанную беспроводную мышь. И вчера же запросил возврат денег - колесо прокрутки не работало ни вверх ни вниз.

Я охереваю... я беспроводные мыши покупаю в магазинах Fix Price... идёшь и покупаешь за 150...160 руб. в 200м от дома. :longtongue:

0

Поделиться132026-01-19 10:28:18

Автор: MSNG
Активный участник
Откуда: Москва
Зарегистрирован: 2022-03-30
Приглашений: 0
Сообщений: 1391
Уважение: [+23/-0]
Позитив: [+24/-1]
Пол: Мужской
Провел на форуме:
4 месяца 12 дней
Последний визит:
Вчера 13:15:57

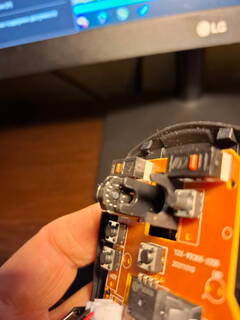

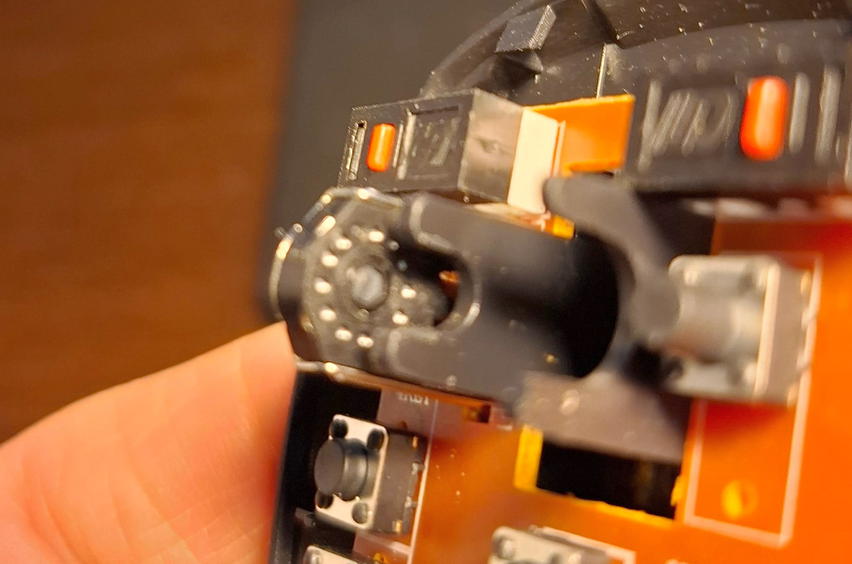

У меня тоже с шестигранником была. Долго работала и шестигранник стерся, превратился в цилиндр и проскальзывал. Жалко стало старенькую трудолюбивую мышку, решил отремонтировать. Отломил кусок стертого шестигранника и вместо него поставил кусочек трехгранного надфиля в колесико и в энкодер. До сих пор работает….

0

Поделиться142026-01-19 12:49:46

Автор: DR
Активный участник
Откуда: Пересвет
Зарегистрирован: 2023-04-09
Приглашений: 0
Сообщений: 2676
Уважение: [+6/-5]
Позитив: [+4/-0]
Отношение к алкоголю: Рѣзко неодобрительное
Отношение к табаку: Рѣзко неодобрительное
Провел на форуме:
18 дней 20 часов
Последний визит:
Вчера 12:41:17

А у меня вообще нету мыши, не проводной, не беспроводной, о чем писал еще на "том" форуме. И что только клавиатура. При чем запакованная в полиэтилен, который раз в несколько месяцев снимается и сжигается. Вот сегодня вот запаковал в новый только недавно, потому и зашел на форум опробовать...

0

Поделиться152026-01-19 12:51:48

Автор: DR
Активный участник
Откуда: Пересвет
Зарегистрирован: 2023-04-09
Приглашений: 0
Сообщений: 2676
Уважение: [+6/-5]
Позитив: [+4/-0]
Отношение к алкоголю: Рѣзко неодобрительное
Отношение к табаку: Рѣзко неодобрительное
Провел на форуме:
18 дней 20 часов
Последний визит:
Вчера 12:41:17

ВиП написал(а):

покупаю в магазинах Fix Price... идёшь и покупаешь за 150...160 руб. в 200м от дома.

А если нету таких магазинов ?
ну то что в моей дыре нету это понятно. Но и в Мск. далеко не в каждом районе они есть, рассказывал же.

Видимо у ПВГ действительно - "Ясенево- самый лучший район Мск. " , как он неоднократно писал. Все не как у людей.

0

Поделиться162026-01-19 13:40:09

Автор: ВиП
Активный участник
Откуда: Дер Собянино
Зарегистрирован: 2022-03-23
Приглашений: 0
Сообщений: 4455
Уважение: [+19/-13]
Позитив: [+0/-0]
Возраст: 71 [1954-05-22]
Провел на форуме:
28 дней 22 часа
Последний визит:
Вчера 22:36:16

AZUS6 написал(а):

ВиП написал(а):

покупаю в магазинах Fix Price... идёшь и покупаешь за 150...160 руб. в 200м от дома.

А если нету таких магазинов ?
ну то что в моей дыре нету это понятно. Но и в Мск. далеко не в каждом районе они есть, рассказывал же.

Видимо у ПВГ действительно - "Ясенево- самый лучший район Мск. " , как он неоднократно писал. Все не как у людей.

Да у нас их 3 или 4 магазина, а может и больше, я не во всех частях бываю.

0

Поделиться172026-01-19 15:40:36

Автор: angren68
Активный участник
Зарегистрирован: 2021-09-11
Приглашений: 0
Сообщений: 2943
Уважение: [+31/-1]
Позитив: [+3/-0]
Провел на форуме:
2 месяца 0 дней
Последний визит:
Сегодня 01:13:53

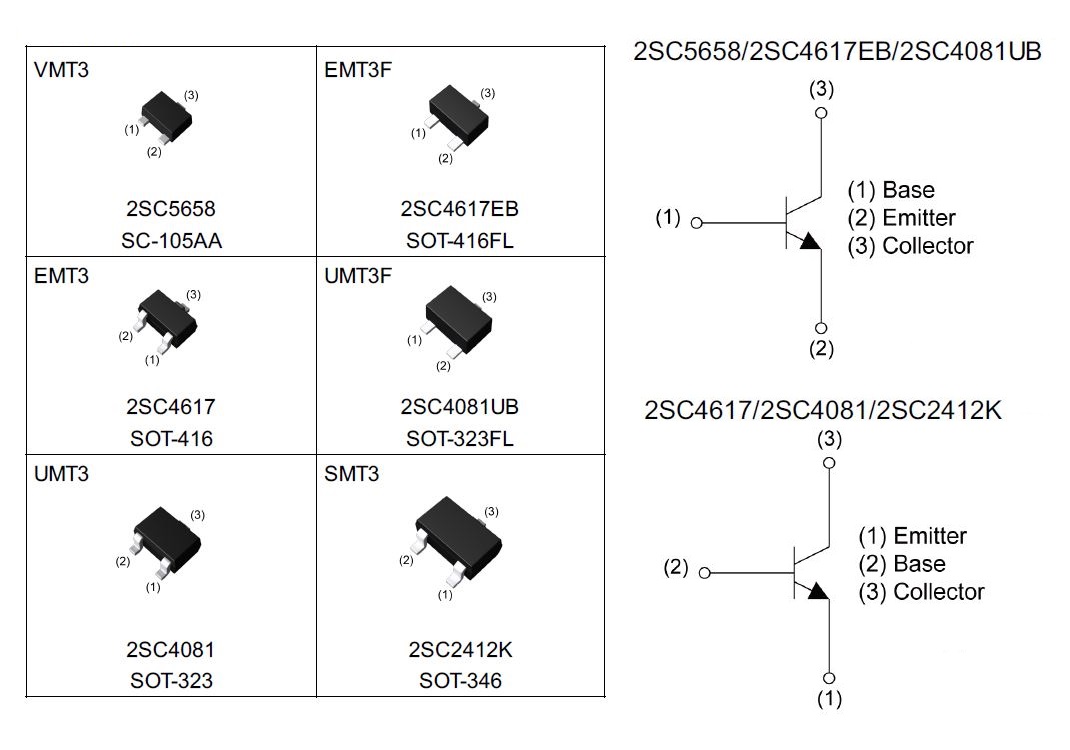

Сегодня наткнулся. Плату инвертора ковырял, решил посмотреть даташит на транзистор. В даташите сразу стопка транзисторов. Все в чуть разных корпусах, ну да ладно. Меня "удивило" такое расположение нумерации выводов... К чему это? Если всё равно по сути ничего не меняется?

0

Поделиться182026-01-19 17:49:44

Автор: Eugene
Активный участник
Зарегистрирован: 2025-05-17
Приглашений: 0
Сообщений: 211
Уважение: [+2/-1]
Позитив: [+1/-3]
Провел на форуме:
16 дней 1 час
Последний визит:
Сегодня 06:49:01

Молодого практиканта взяли на работу скучными бумажками заниматься.

0

Поделиться192026-01-19 18:09:14

Автор: MSNG
Активный участник
Откуда: Москва
Зарегистрирован: 2022-03-30
Приглашений: 0
Сообщений: 1391
Уважение: [+23/-0]
Позитив: [+24/-1]
Пол: Мужской
Провел на форуме:
4 месяца 12 дней
Последний визит:
Вчера 13:15:57

angren68 написал(а):

по сути ничего не меняется?

Наверное в этом есть какой-то смысл. Но нам он не понятен. Возможно какой-то транзистор разрабатывался для какого-то крупного производителя электроники и нужна была именно такая цоколевка. Вот его и сделали таким. А потом он уже стал общедоступным, но остался со своей цоколевкой.

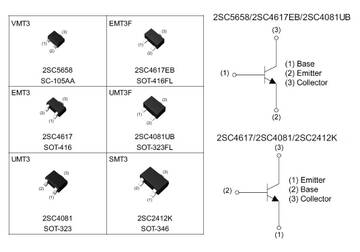

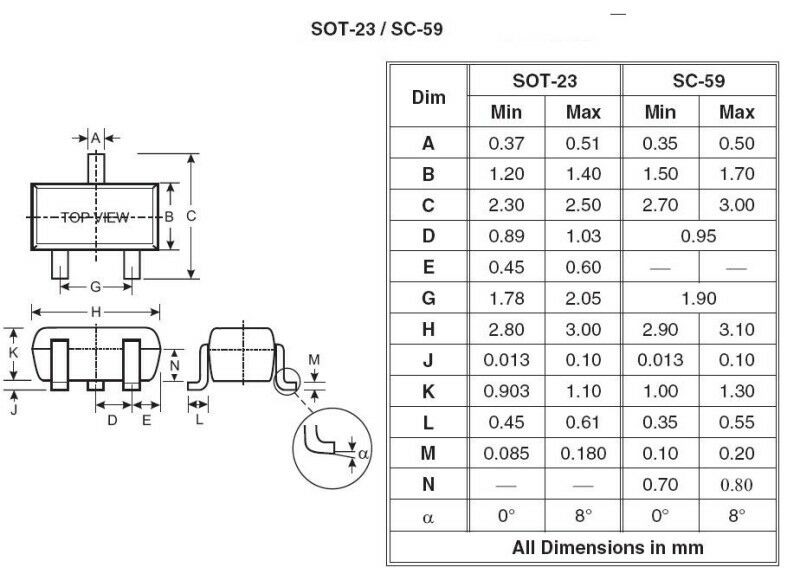

Недавно попался видосик о корпусах смд транзисторов. Суть в том, что некоторые корпуса практически одинаковые. Отличие в размерах - доли миллиметра. И один и тот же транзистор может быть выпущен и в одном и в другом корпусе. Казалось бы фигня… Но, при производстве печатных плат, а именно при пайке, если контактные площадки платы на эти доли миллиметра не совпадают с выводами транзистора начинается ерунда. Корпус может сползти со своих площадок или вообще развернуться. В результате большое количество брака. А видосик был о корпусах SOT23 и SC59.

0

Поделиться202026-01-19 18:46:23

Автор: SerSer
Активный участник
Откуда: Салацгрива, Латвия
Зарегистрирован: 2022-03-28
Приглашений: 0
Сообщений: 4690
Уважение: [+53/-1]
Позитив: [+4/-0]
Пол: Мужской
Возраст: 63 [1963-02-02]
Провел на форуме:
30 дней 1 час
Последний визит:
Вчера 20:55:31

FDoich написал(а):

штырь, входящий в прорезь энкодера отломился?

Похоже на то. Меня удивило другое - КАК это колесо вообще установили. Уже писал что от колеса (места предполагаемого излома) до излома (предполагаемого опять таки) на энкодере около миллиметра с чуть. И в энкодере виден не шестигранник, а цилиндр по-моему. Чуть позже опять препарирую и постараюсь почётче снять.

angren68 написал(а):

Поверьте. Ещё ни разу наличие другой мыши не выручало.

Я так и понял. Они помогут только в качестве доноров микриков.

ВиП написал(а):

я беспроводные мыши покупаю в магазинах Fix Price... идёшь и покупаешь за 150...160 руб. в 200м от дома.

Если бы у меня под боком да по такой цене... 6-8 евросов не хотите? Пошли они в ж....

MSNG написал(а):

До сих пор работает….

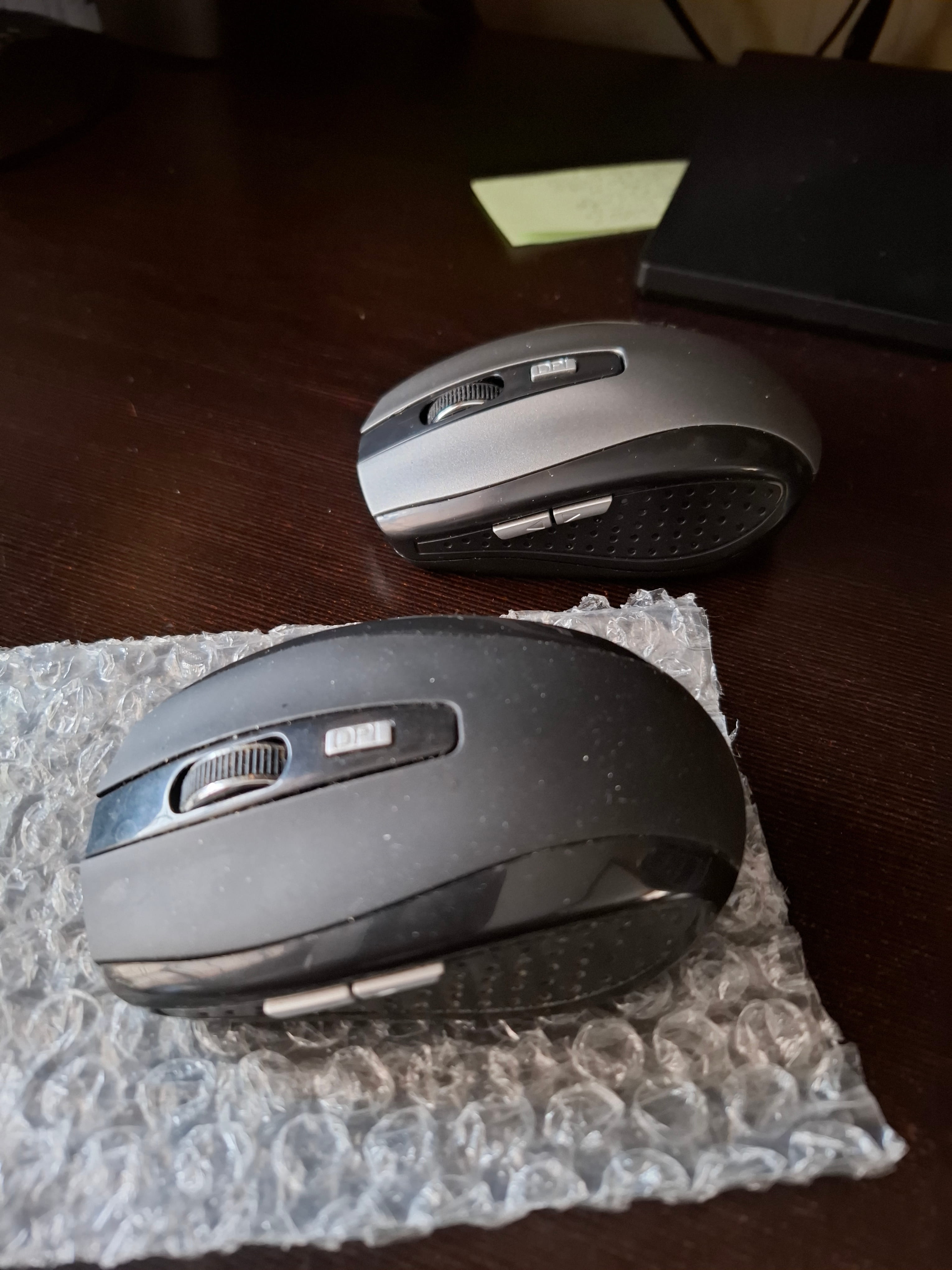

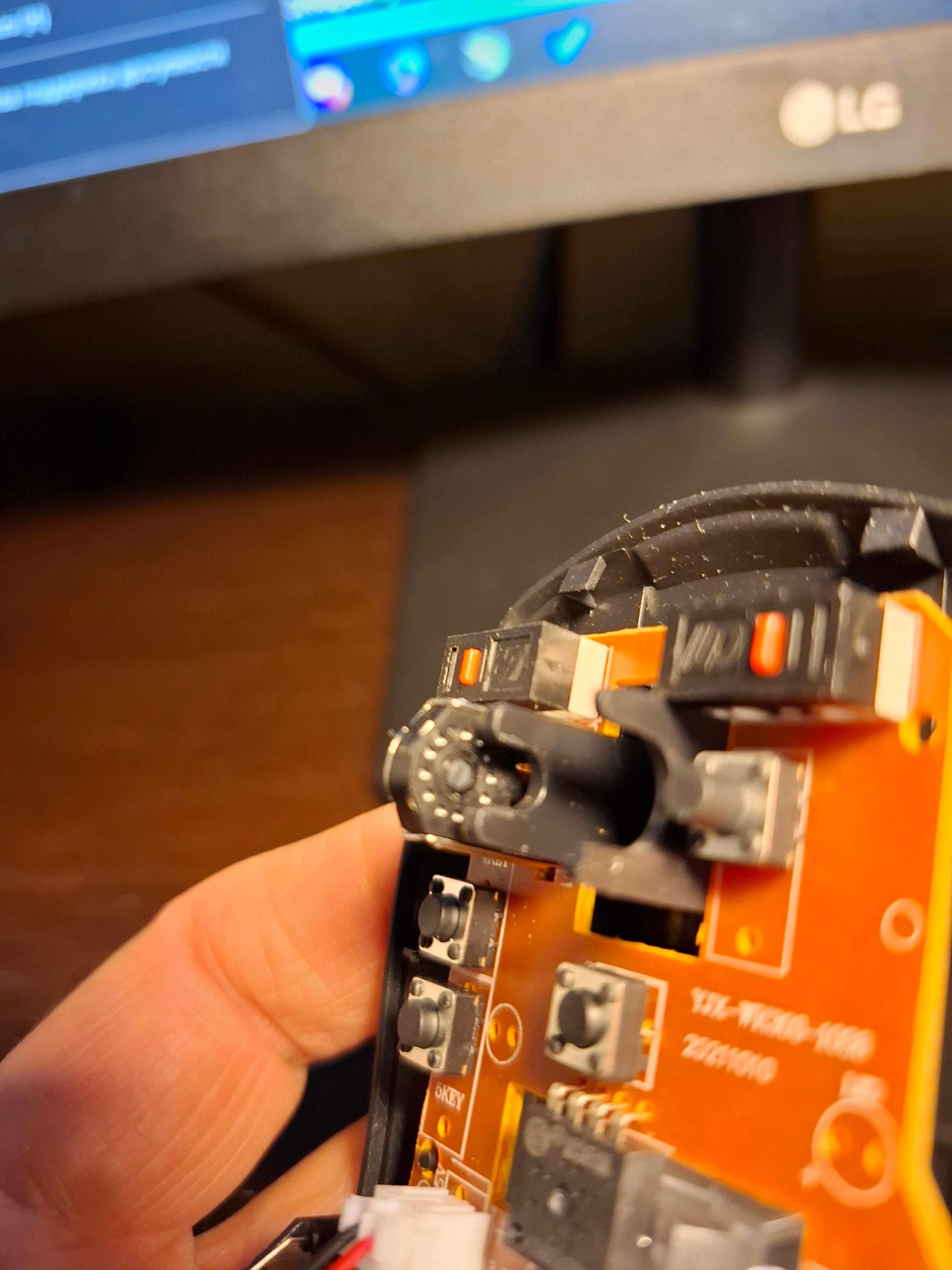

Вот типа такого плана у меня в голове родилось. Немного иначе. Даже два варианта. Обдумываю какой лучше.

AZUS6 написал(а):

А у меня вообще нету мыши, не проводной, не беспроводной

А простой, которая серая и пищит? Или уже в холодильнике повесилась ?

AZUS6 написал(а):

сегодня вот запаковал в новый

Дурдом...

Отредактировано SerSer (2026-01-19 19:01:26)

0

Поделиться212026-01-19 22:45:31

Автор: angren68
Активный участник
Зарегистрирован: 2021-09-11
Приглашений: 0
Сообщений: 2943
Уважение: [+31/-1]
Позитив: [+3/-0]
Провел на форуме:
2 месяца 0 дней
Последний визит:
Сегодня 01:13:53

SerSer написал(а):

И в энкодере виден не шестигранник, а цилиндр по-моему.

Вы это серьёзно?! :crazyfun:
Никаких больше комментариев, кроме грубого мата.... :mad:
ДА КАК ВЫ САМИ СЕБЕ МОЖЕТЕ ПРЕДСТАВИТЬ В СВОИХ МОЗГАХ ПЕРЕДАЧУ ВРАЩЕНИЯ ОТ ОДНОГО ЭЛЕМЕНТА ДРУГОМУ ЧЕРЕЗ ЦИЛИНДРИЧЕСКУЮ ПЕРЕДАЧУ в обычной мышке?

SerSer написал(а):

Меня удивило другое - КАК это колесо вообще установили. Уже писал что от колеса (места предполагаемого излома) до излома (предполагаемого опять таки) на энкодере около миллиметра с чуть.

Да ничего сложного. Много раз менял эти оси. Главное - не бояться сломать, но без слоновьих усилий. Аккуратненько так... Ни разу не сломал.

Отредактировано angren68 (2026-01-19 22:53:15)

0

Поделиться222026-01-19 22:58:47

Автор: angren68
Активный участник
Зарегистрирован: 2021-09-11
Приглашений: 0
Сообщений: 2943
Уважение: [+31/-1]
Позитив: [+3/-0]
Провел на форуме:
2 месяца 0 дней
Последний визит:
Сегодня 01:13:53

MSNG написал(а):

Наверное в этом есть какой-то смысл. Но нам он не понятен.

Вы не уловили СУТИ вопроса.
1 и 2 вывод то "Б-Э", то "Э-Б". Но это по чертежу. А в реальной детали не меняется ничего!

0

Поделиться232026-01-19 23:05:16

Автор: FDoich
Активный участник
Откуда: М.о.
Зарегистрирован: 2022-03-03
Приглашений: 0
Сообщений: 1454
Уважение: [+16/-0]
Позитив: [+96/-1]
Пол: Мужской
Возраст: 63 [1963-01-29]
Провел на форуме:
15 дней 17 часов
Последний визит:
Вчера 23:14:47

angren68 написал(а):

Вы это серьёзно?!

А давай дождёмся разборчивого фото?

0

Поделиться242026-01-20 07:20:01

Автор: prusony
Активный участник
Откуда: Беларусь.
Зарегистрирован: 2022-03-30
Приглашений: 0
Сообщений: 768
Уважение: [+11/-0]
Позитив: [+9/-1]
Отношение к алкоголю: На 99.999 % трезвенник.
Отношение к табаку: Бросил лет 10 назад.
Провел на форуме:
5 дней 2 часа
Последний визит:
Вчера 22:45:36

angren68 написал(а):

А в реальной детали не меняется ничего!

У меня только оправдалка такая - разные производители.
Например есть такие микрухи еепром-ки например 24С02 , выпускает пару десятков фирм, по ногам абсолютно одинаковые, но в названии после 02 будут разные букавки, и будет одна например с активной 7-й ногой у других она пустая. 7 пин это защита от записи. У транзисторов может какой параметра нормирован у других нет (ну там коэф/шума или Н21е......) Надо два конкретных "датых шита" читать и сравнивать.

0

Поделиться252026-01-20 08:57:38

Автор: angren68
Активный участник
Зарегистрирован: 2021-09-11
Приглашений: 0
Сообщений: 2943
Уважение: [+31/-1]
Позитив: [+3/-0]
Провел на форуме:
2 месяца 0 дней
Последний визит:
Сегодня 01:13:53

prusony написал(а):

Надо два конкретных "датых шита" читать и сравнивать.

Это всё в одном конкретном даташите в кучу собрано.

0

Поделиться262026-01-20 16:01:12

Автор: Amir
Активный участник
Зарегистрирован: 2022-04-12
Приглашений: 0
Сообщений: 575
Уважение: [+5/-0]
Позитив: [+10/-1]
Провел на форуме:
10 дней 20 часов
Последний визит:
Вчера 22:11:11

angren68 написал(а):

Это всё в одном конкретном даташите в кучу собрано.

Вооот! И идентичные цоколевки - тоже!

0

Поделиться272026-01-20 20:17:09

Автор: SerSer
Активный участник
Откуда: Салацгрива, Латвия
Зарегистрирован: 2022-03-28
Приглашений: 0
Сообщений: 4690
Уважение: [+53/-1]
Позитив: [+4/-0]
Пол: Мужской
Возраст: 63 [1963-02-02]
Провел на форуме:
30 дней 1 час
Последний визит:
Вчера 20:55:31

angren68 написал(а):

Никаких больше комментариев, кроме грубого мата....

Что ж вы сразу-то так заводитесь... :unsure:

angren68 написал(а):

ДА КАК ВЫ САМИ СЕБЕ МОЖЕТЕ ПРЕДСТАВИТЬ В СВОИХ МОЗГАХ ПЕРЕДАЧУ ВРАЩЕНИЯ ОТ ОДНОГО ЭЛЕМЕНТА ДРУГОМУ ЧЕРЕЗ ЦИЛИНДРИЧЕСКУЮ ПЕРЕДАЧУ в обычной мышке?

Думаю вы сталкивались со случаями, когда логика и техническое решение производителя вводит в состояние ступора? От него всё можно ожидать...
А так да. Когда разглядывал места излома через лупу 2х всё это было не очевидно.
Макросьёмка всё показала. Причём не на колесе

а именно на энкодере

Это я только что наснимал. А утром залез в один из ящиков и ...

Я уже и забыл, что жене отдал Логитеховскую беспроводную, а эту, купленную уже приличное время назад, забрал обратно. У неё питание отключается снизу микриком.
Естественно предположил, что указание выключать будет выполняться хорошо если через раз. Логитеховская сама засыпает. Нет там ВКЛ-ВЫКЛ. Вот и поменял.
Дальше Азусу НЕ ЧИТАТЬ, дабы не испортить настроение!
Так что так получилось, что она мне досталась на халяву, то есть бесплатно :rolleyes: .
Да уж... Память становится все хреновЕЕ и хреновЕЕ... Советы есть побольше творога для её улучшения не помогают... :huh:
