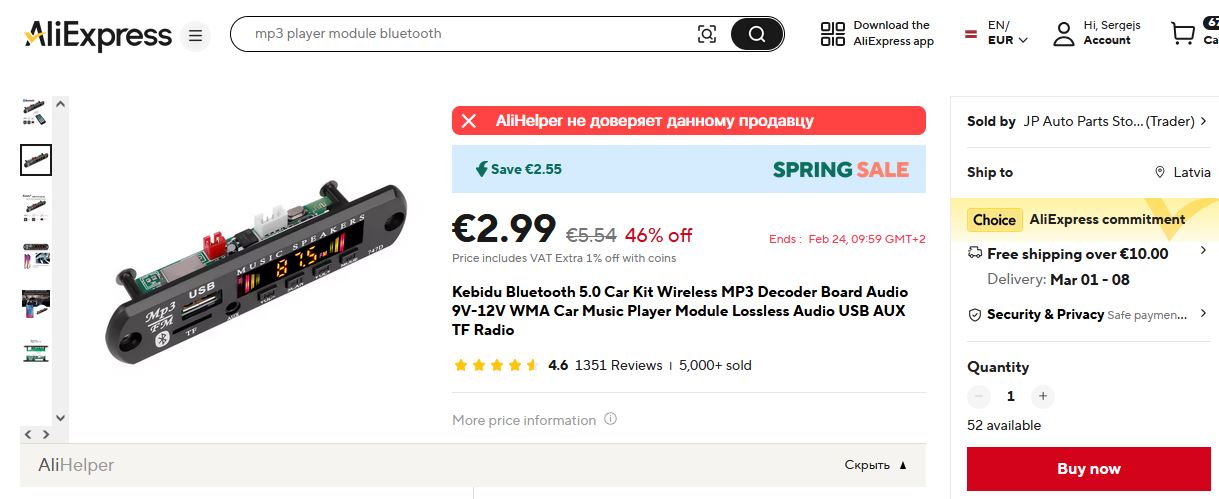

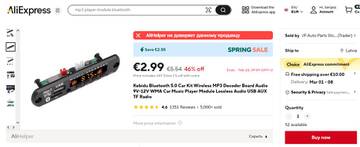

Примерно года назад купил я на Али вот такие декодеры
Один без усилителя, второй 2Х25Вт. Второй с прицелом переделать упомянутый в названии приёмник.
При этом предполагалось выдернуть все старые "кишки" за исключением блока питания.
Потом как-то наткнулся на видео, в котором человек переделал "Гиалу", сохранив приём и на СВ-ДВ.
Захотел подключить тот, без усилителя по тому же принципу, но без сохранения СВ-ДВ. Во-первых у нас давно на них ничего не ловит.
А во-вторых декодер могу вставить в корпус только вырвав ферритовую антенну и откусив шток переключателя диапазонов.

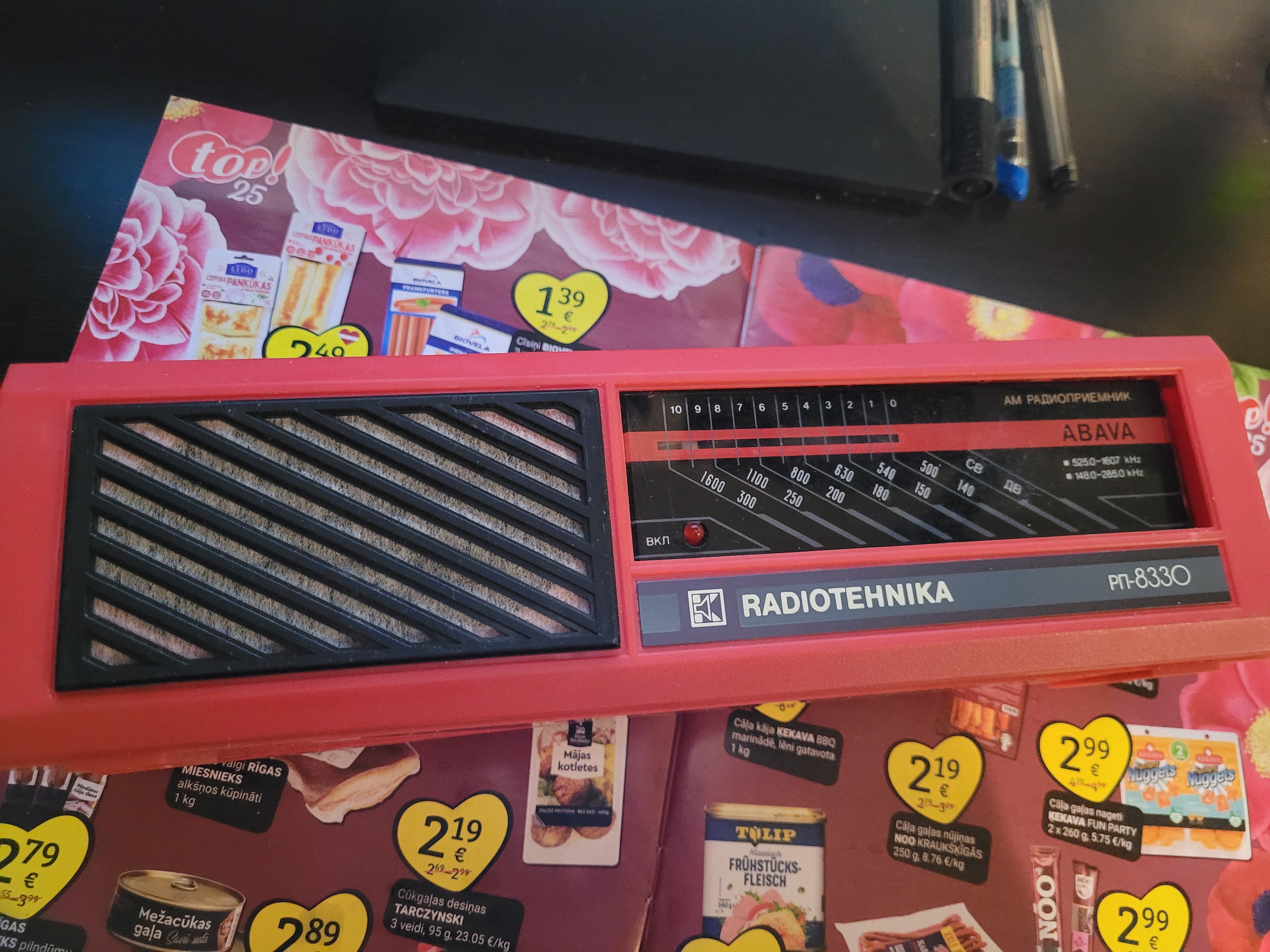

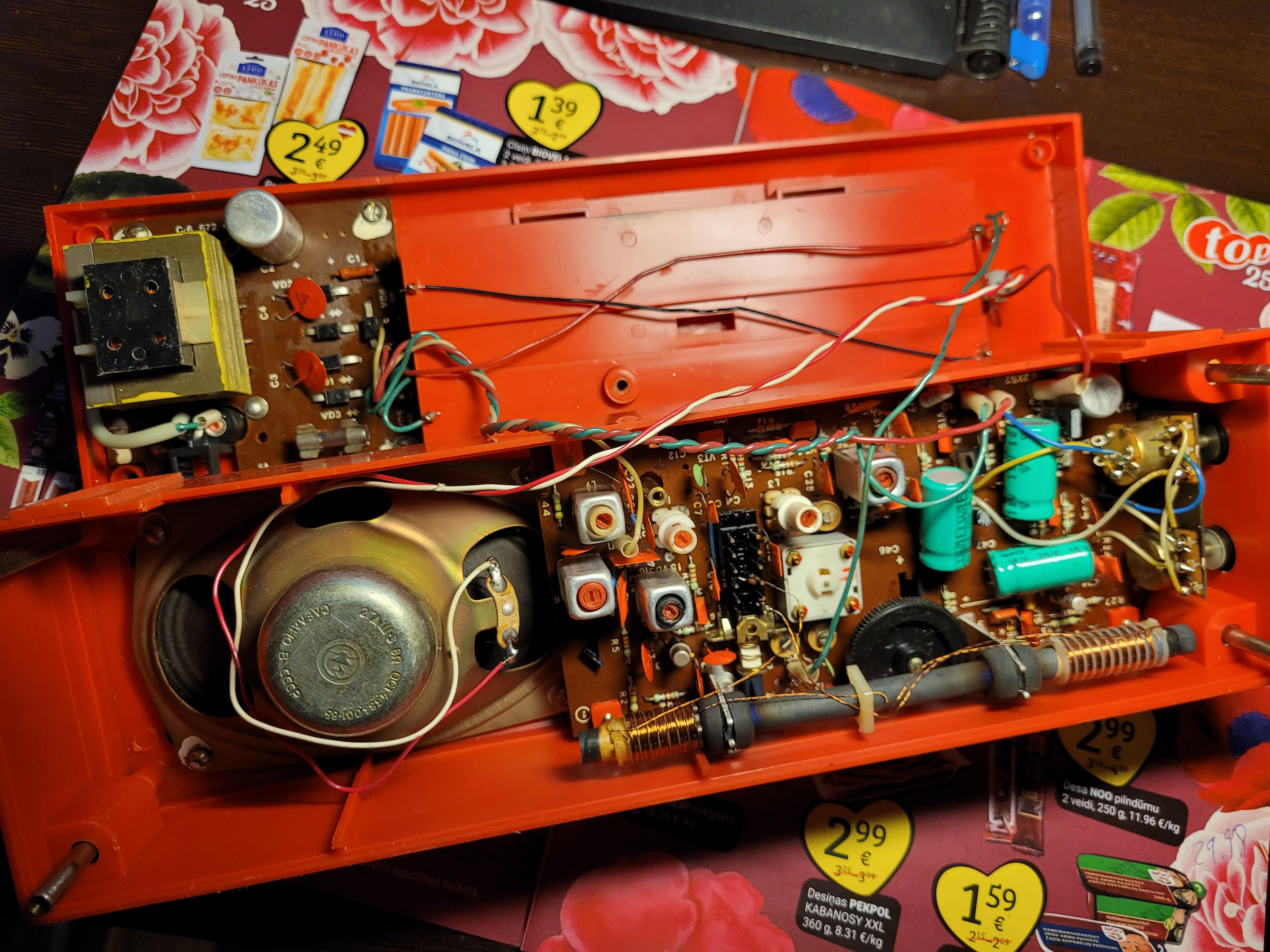

У меня аппарат не столь большой и места в нём практически не оставили -

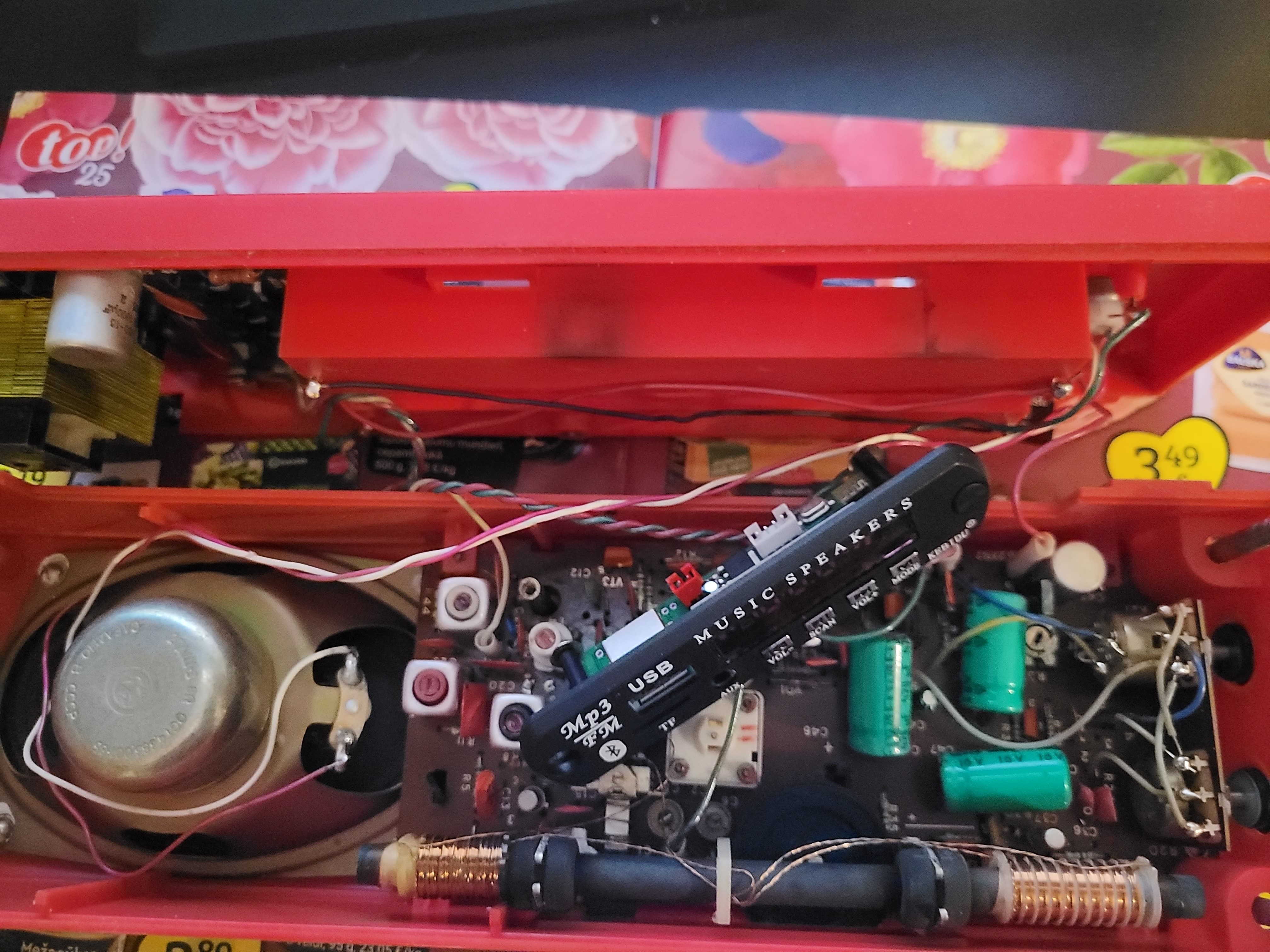

Вот и декодер
Вроде и начинающему понятно что куда подключать (на том видео сна 16:30 он также говорит что подключался к регулятору громкости),
а у меня - тишина. Проверил выходы декодера, подключив к компьютерным колонкам - всё поёть.
Неужели я в трёх соснах заблудился
?

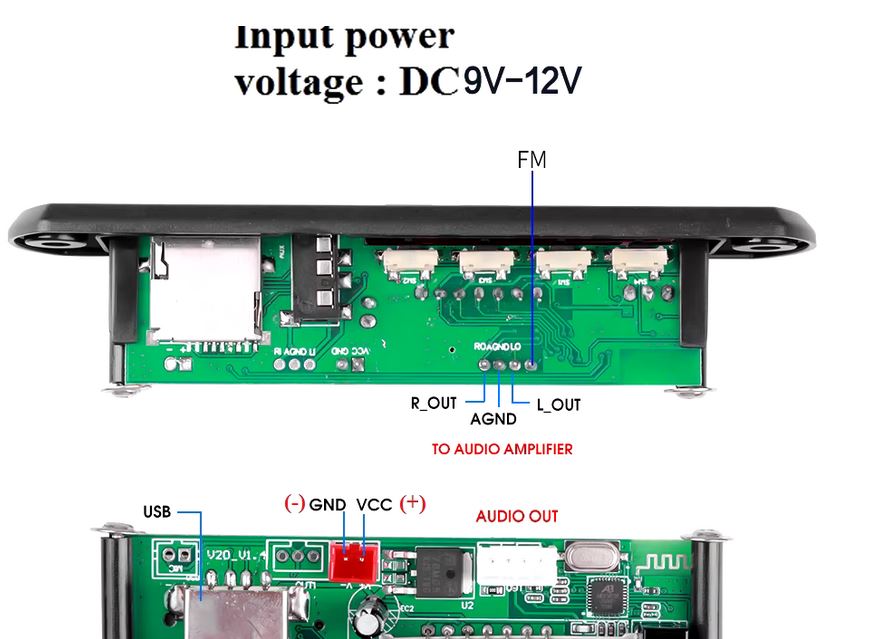

Всё ж по проводам понятно

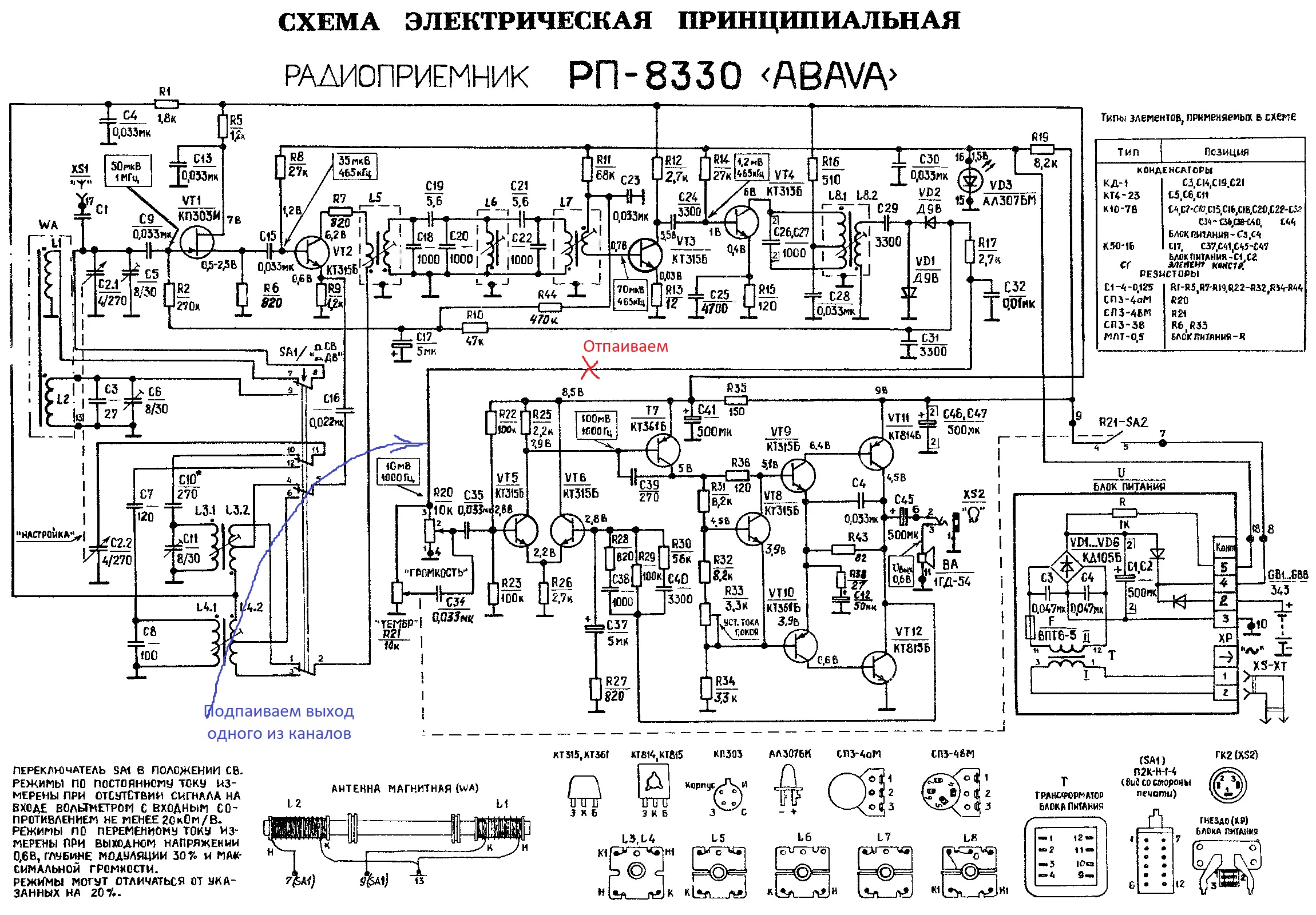

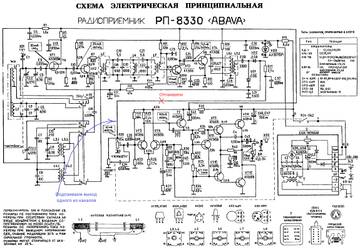

и по схеме
Землю ясно куда подключать. Что ещё я делаю не так?
Переделка приёмника СВ-ДВ.
Сообщений 1 страница 11 из 11
Поделиться12025-02-21 00:00:56
- Активный участник
- Откуда: Салацгрива, Латвия
- Зарегистрирован: 2022-03-28
- Приглашений: 0
- Сообщений: 3403
- Уважение: [+29/-0]
- Позитив: [+4/-0]
- Пол: Мужской
- Возраст: 62 [1963-02-02]
- Провел на форуме:
22 дня 18 часов - Последний визит:
Сегодня 16:06:01
Поделиться22025-02-21 01:14:44
- Администратор
- Откуда: Казахстан , Костанайская обл.
- Зарегистрирован: 2021-08-21
- Приглашений: 0
- Сообщений: 3643
- Уважение: [+4/-0]
- Позитив: [+13/-0]
- Пол: Мужской
- Возраст: 61 [1963-07-18]
- Отношение к алкоголю: Безразличен
- Отношение к табаку: Не курю и никогда не курил
- Провел на форуме:
2 месяца 3 дня - Последний визит:
Сегодня 16:39:09
Лучше бы смостырить к декодеру микропередатчик на ДВ /СВ. И ностальгия, и не надо портить ни того ни другого.
Мельком глянул на английские зябры на фото - и выхватил слово USB - вроде это для проигрывания флешек ?А, глянул вторично, цифры 87, 5-скорее всего и FM.Почему же декодер, а не приёмник ?
Этих флешкопроигрывателей сейчас в каждом кирпиче, а приёмников ДВ/СВ днём с огнём не найти. Но, хозяин барин, и флаг в руки...
Поделиться32025-02-21 01:43:30
- Активный участник
- Откуда: Салацгрива, Латвия
- Зарегистрирован: 2022-03-28
- Приглашений: 0
- Сообщений: 3403
- Уважение: [+29/-0]
- Позитив: [+4/-0]
- Пол: Мужской
- Возраст: 62 [1963-02-02]
- Провел на форуме:
22 дня 18 часов - Последний визит:
Сегодня 16:06:01

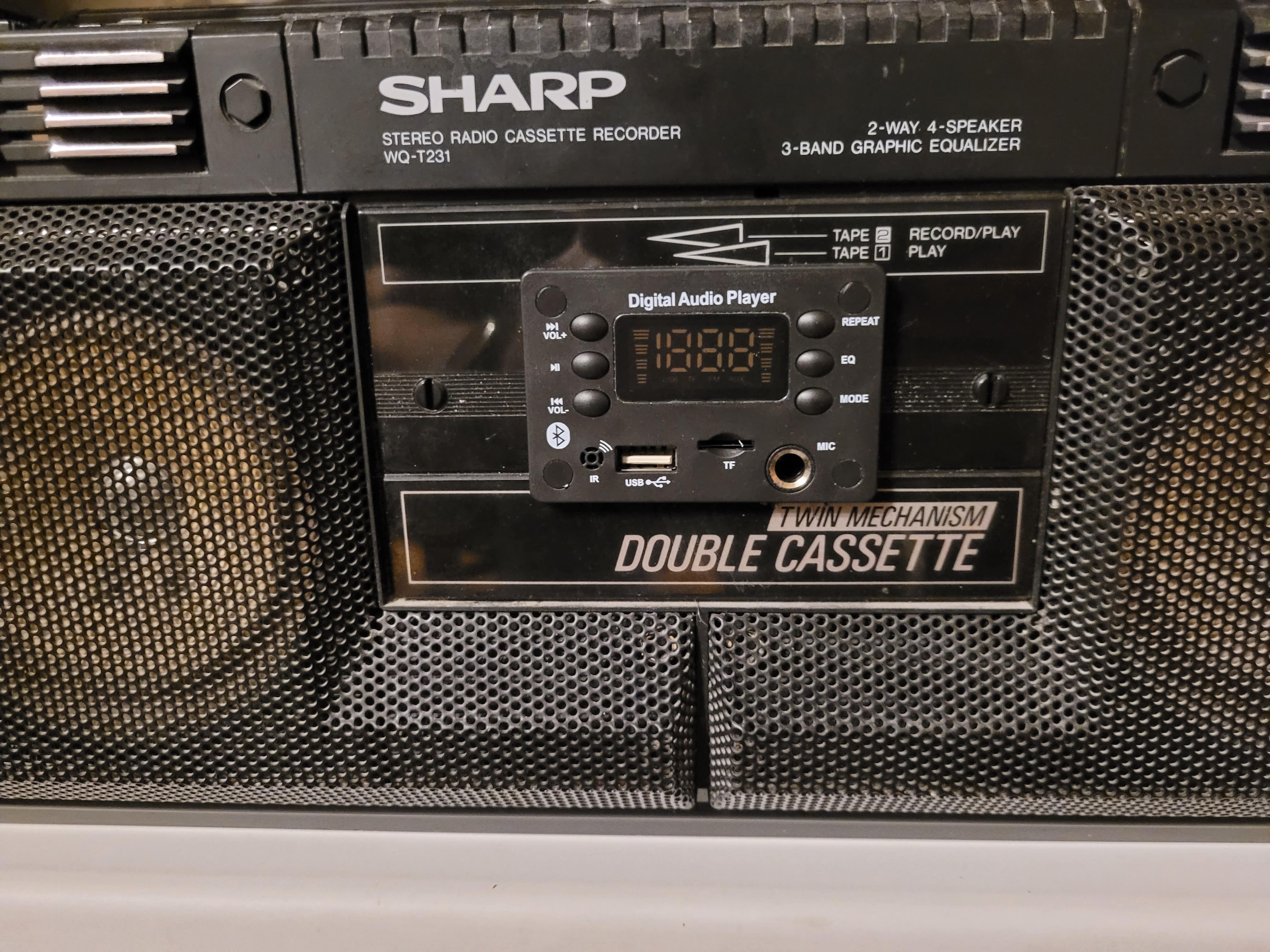

Один аппарт, кстати, уже модернизирован. Удалена убитая лентопротяжка.
Но тут никаких проблем не возникло - подключился к БП и AUX.
Поделиться42025-02-21 05:42:46
- Активный участник
- Откуда: Армения
- Зарегистрирован: 2023-06-12
- Приглашений: 0
- Сообщений: 2746
- Уважение: [+16/-0]
- Позитив: [+0/-1]
- Пол: Мужской
- Возраст: 67 [1957-05-27]
- Отношение к табаку: Не курю
- Провел на форуме:
1 месяц 29 дней - Последний визит:
2025-02-22 12:21:20
У этих модулей, насколько я помню, электронная регулировка громкости. Я для коллеги один такой смонтировал в корпусе от старого модема, а в качестве усилителя воткнул модуль на PAM8403. И питание от обычного зарядника.
вроде это для проигрывания флешек
Помимо приемника проигрываются и флешки и карточки micro CD и bluetooth, все в наличии. И даже ПДУ
Поделиться52025-02-21 15:55:45
- Активный участник
- Откуда: Салацгрива, Латвия
- Зарегистрирован: 2022-03-28
- Приглашений: 0
- Сообщений: 3403
- Уважение: [+29/-0]
- Позитив: [+4/-0]
- Пол: Мужской
- Возраст: 62 [1963-02-02]
- Провел на форуме:
22 дня 18 часов - Последний визит:
Сегодня 16:06:01
насколько я помню, электронная регулировка громкости
Совершенно верно. У меня было выведено на максимум. Сегодня в голове родилась метОда тыка. После экспериментов отпишусь.
Поделиться62025-02-21 19:43:41
- Активный участник
- Зарегистрирован: 2025-02-16
- Приглашений: 0
- Сообщений: 96
- Уважение: [+1/-0]
- Позитив: [+4/-0]
- Провел на форуме:
Не определено - Последний визит:
Сегодня 00:35:01
в голове родилась метОда
Мне нравится идея к кнопкам запараллелить энкодер.
Поделиться72025-02-22 11:27:12
Лучше бы смостырить к декодеру микропередатчик на ДВ /СВ. И ностальгия, и не надо портить ни того ни другого.
Мельком глянул на английские зябры на фото - и выхватил слово USB - вроде это для проигрывания флешек ?А, глянул вторично, цифры 87, 5-скорее всего и FM.Почему же декодер, а не приёмник ?
Этих флешкопроигрывателей сейчас в каждом кирпиче, а приёмников ДВ/СВ днём с огнём не найти. Но, хозяин барин, и флаг в руки...
Полоса пропускания тракта св-дв не более 7.5 кГц. Простой микропередатчик, промпомехи и бытовые у-ва еще более испоганят качество приема, уронив до канала тональной частоты. Сомневаюсь, что прослушивание музыки на полосе 3-5 кГц доставит удовольствие. Ну, если только аудиокниги слушать
Поделиться82025-03-10 02:36:26
- Новичок
- Зарегистрирован: 2023-01-22
- Приглашений: 0
- Сообщений: 5
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Пол: Мужской
- Провел на форуме:
2 часа 9 минут - Последний визит:
2025-04-29 01:50:23
Ну, если только аудиокниги слушать
Их обычно и слушаю через ВЭФ с Bluetooth планкой.
Мне нравится идея к кнопкам запараллелить энкодер.
К слову, применяемые в этих модулях чипы могут и с энкодером штатно, только китайские программисты эту возможность не используют.
Поделиться92025-03-10 03:28:21
- Активный участник
- Зарегистрирован: 2025-02-16
- Приглашений: 0
- Сообщений: 96
- Уважение: [+1/-0]
- Позитив: [+4/-0]
- Провел на форуме:
Не определено - Последний визит:
Сегодня 00:35:01
применяемые в этих модулях чипы могут и с энкодером штатно
Я только у одного продавца видел с энкодером. Но он далеко и нам не продает.
А перепрошить и апгрейдить железо на доступном на Али модуле, сложная задача ?
Поделиться102025-03-10 03:39:16
- Новичок
- Зарегистрирован: 2023-01-22
- Приглашений: 0
- Сообщений: 5
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Пол: Мужской
- Провел на форуме:
2 часа 9 минут - Последний визит:
2025-04-29 01:50:23
А перепрошить и апгрейдить железо на доступном на Али модуле, сложная задача ?
Все материалы на китайском: исходники, мануалы, описания. И, как мне показалось, китайцы сами в них не ориентируются в должной мере.
Поделиться112025-03-10 13:17:10
- Активный участник
- Зарегистрирован: 2025-02-16
- Приглашений: 0
- Сообщений: 96
- Уважение: [+1/-0]
- Позитив: [+4/-0]
- Провел на форуме:
Не определено - Последний визит:
Сегодня 00:35:01
Все материалы на китайском: исходники, мануалы, описания.
Эх, кто бы из доморощенных энтузиастов реинжениринга озадачился.
