Вибростолик.

Страница: 1 2

Сообщений 1 страница 30 из 33

1

  • Автор: Alex_C
  • Активный участник
  • Alex_C
  • Зарегистрирован: 2025-02-16
  • Приглашений: 0
  • Сообщений: 442
  • Уважение: [+15/-0]
  • Позитив: [+8/-0]
  • Провел на форуме:
    16 часов 18 минут
  • Последний визит:
    Вчера 22:05:57

Предложите пожалуйста частотный преобразователь для плавного управления частотой вибрации трансформаторного вибростолика.

Должно быть в диапазоне от 25 до 100 Гц, плавные пуск/остановка, а также возможность настройки интенсивности - изменения амплитуды выходного напряжения.

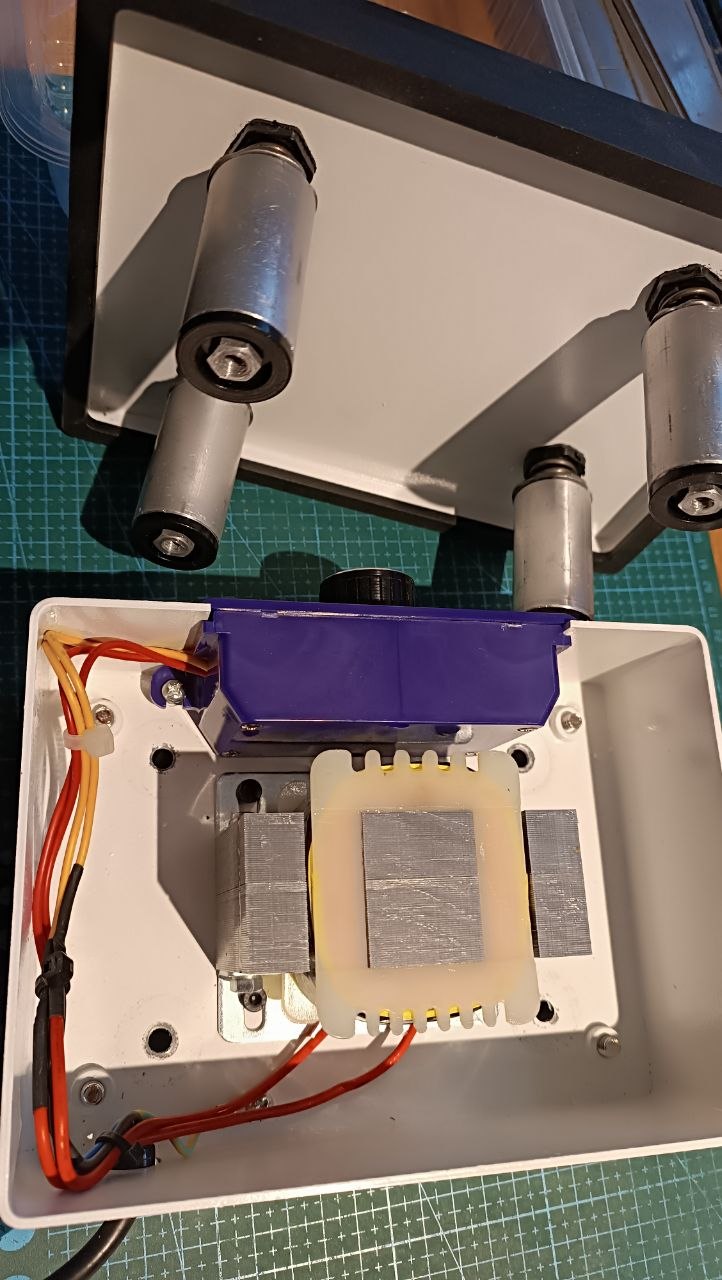

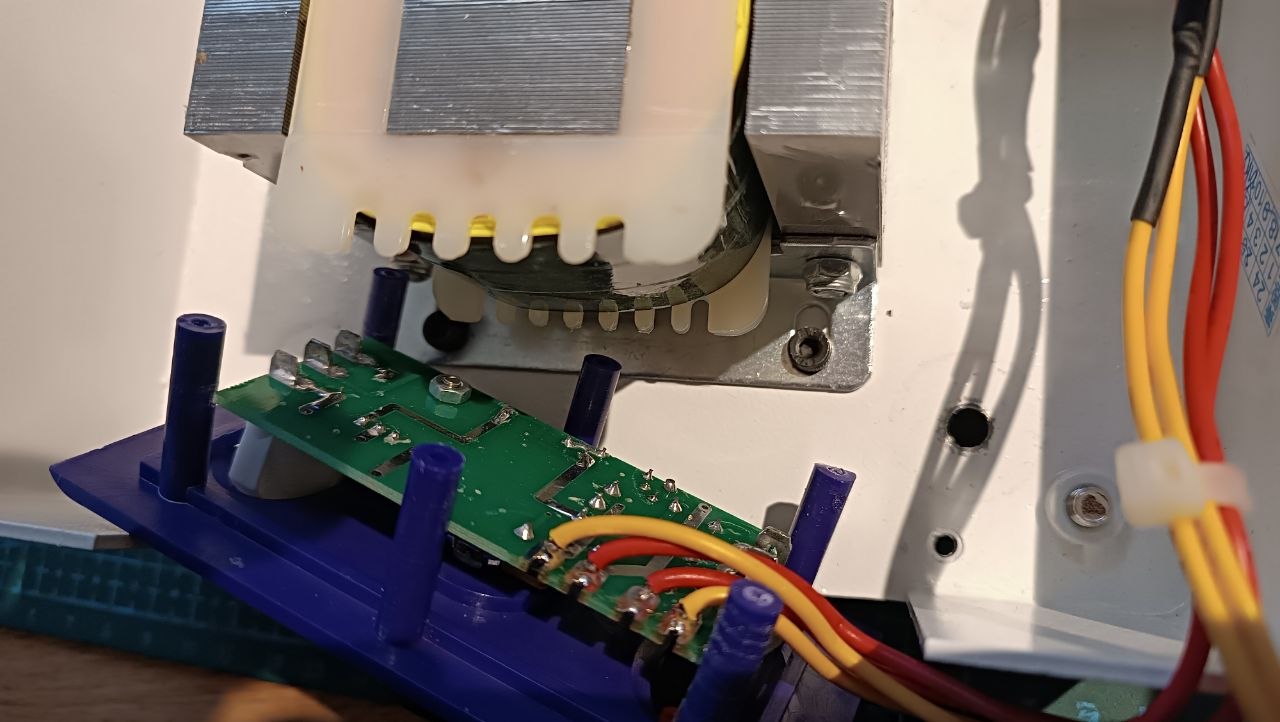

Имеется Ш образный трансформатор примерно 120 Вт. На нём одна обмотка, предназначенная для длительной работы при 220 В.
Транс закреплён на массивном основании. Над открытыми Ш пластинами на четырёх пружинах плавает стальная пластина.

0

2

  • Автор: prusony
  • Активный участник
  • prusony
  • Откуда: Беларусь.
  • Зарегистрирован: 2022-03-30
  • Приглашений: 0
  • Сообщений: 858
  • Уважение: [+14/-0]
  • Позитив: [+13/-1]
  • Отношение к алкоголю: На 99.999 % трезвенник.
  • Отношение к табаку: Бросил лет 10 назад.
  • Провел на форуме:
    5 дней 17 часов
  • Последний визит:
    Вчера 23:57:00

На Озоне наберите "Частотный преобразователь".  Можно и недорогой найти. Готовые там. Сами дешевле не сможете сделать... (Чисто моё мнение!)
Вот требование менять амплитуду - тут хз... это по мне сильно усложняет всю задачу. (Может как-то механически отодвигать столик, или пружины менять, не зна ю.)
Вот например однофазный. , цена вполне.

0

3

  • Автор: Alex_C
  • Активный участник
  • Alex_C
  • Зарегистрирован: 2025-02-16
  • Приглашений: 0
  • Сообщений: 442
  • Уважение: [+15/-0]
  • Позитив: [+8/-0]
  • Провел на форуме:
    16 часов 18 минут
  • Последний визит:
    Вчера 22:05:57
43301,26 написал(а):

Можно и недорогой найти.

Я так и предполагаю - найти из готовых. Скорее всего китайского изготовления.  И с минимальными доработками втюхать в готовый конструктив.

Да, инверторы для моторов наверное подойдут.
Меня смущает, что они трёхфазные.
А тут нагрузкой будет одна обмотка трансформатора.
Ещё надо для крутилки создать ограничение диапазона.

А по амплитуде, ЛАТРэм на входе получится ?

0

4

  • Автор: Eugene
  • Активный участник
  • Зарегистрирован: 2025-05-17
  • Приглашений: 0
  • Сообщений: 339
  • Уважение: [+8/-2]
  • Позитив: [+2/-4]
  • Провел на форуме:
    22 дня 7 часов
  • Последний визит:
    Сегодня 11:19:00

На однофазной нагрузке он выдаст ошибку обрыв фазы.
В некоторых есть возможность отключения контроля обрыва фазы.
Существуют частотники и для однофазных двигателей.
Латром на входе не получится. Частотник выдаёт жёстко каждой частоте своё напряжение. По умолчанию  линейная зависимость напряжения от частоты. В настройках обычно есть возможность настраивать по точкам зависимость напряжения от частоты.
Я думаю, всё это вам и дорого, и сложно. Да и зачем вам синус для вашей задачи?
Как-то ремонтировал вибратор для бетона, там был частотник на фиксированную частоту 400 Гц. Вибрировал движок с эксцентриком на валу.
https://www.technowell.ru/catalog/innov … -kvt-220v/
https://xn--80aqahnfuib9b.xn--p1ai/files/ESQA200.pdf

Отредактировано Eugene (2026-04-28 21:02:08)

0

5

  • Автор: Alex_C
  • Активный участник
  • Alex_C
  • Зарегистрирован: 2025-02-16
  • Приглашений: 0
  • Сообщений: 442
  • Уважение: [+15/-0]
  • Позитив: [+8/-0]
  • Провел на форуме:
    16 часов 18 минут
  • Последний визит:
    Вчера 22:05:57
43306,73 написал(а):

Вибрировал движок с эксцентриком на валу.

Да, это известные и широко применяемые конструкции.

У меня всё гораздо хуже.

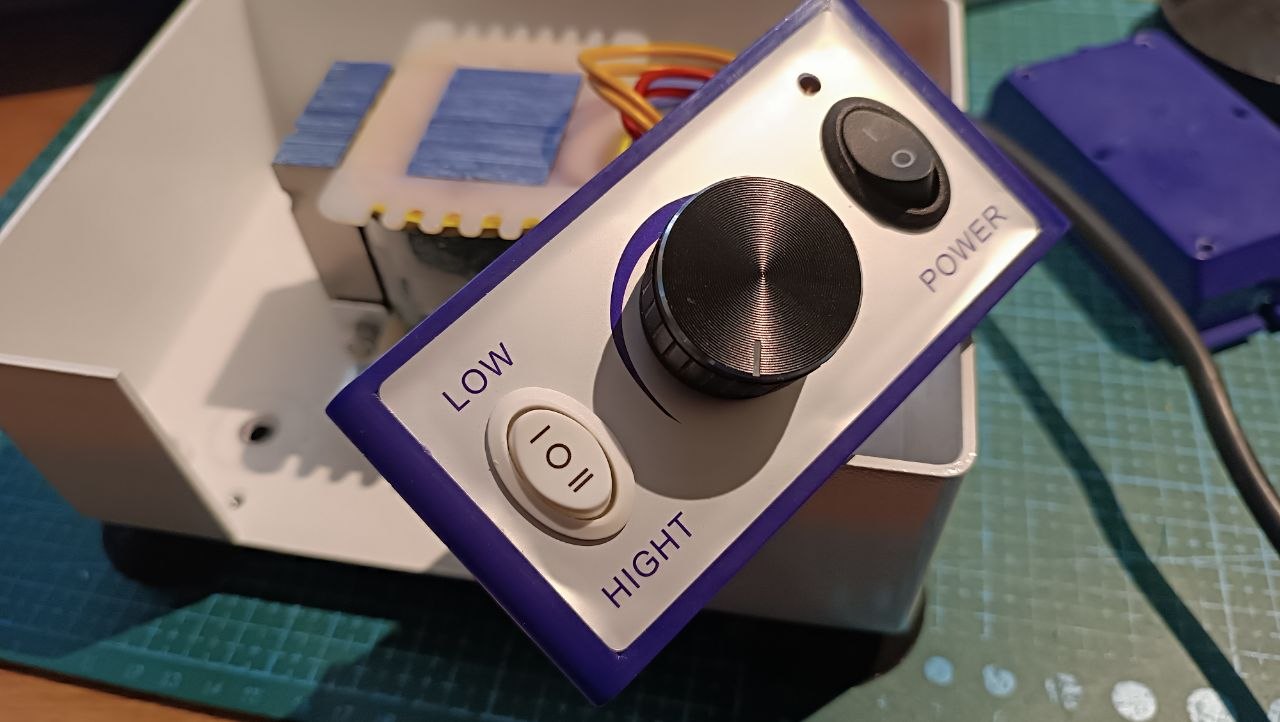

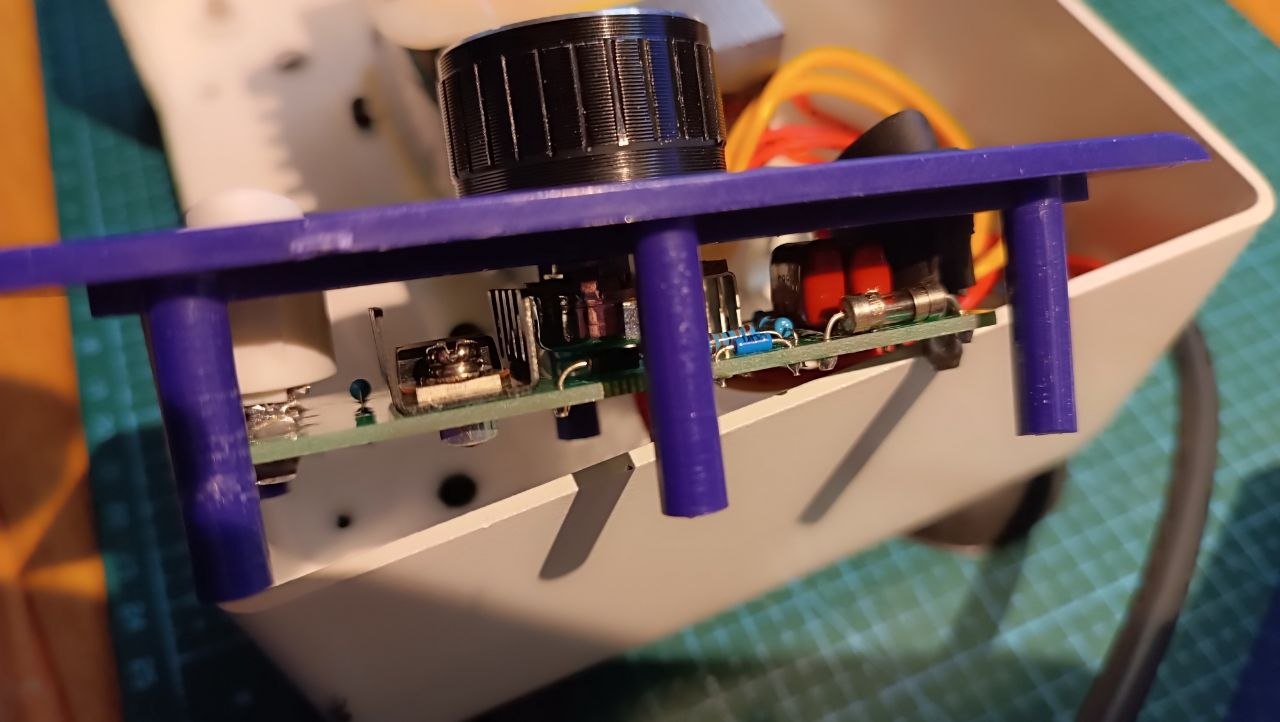

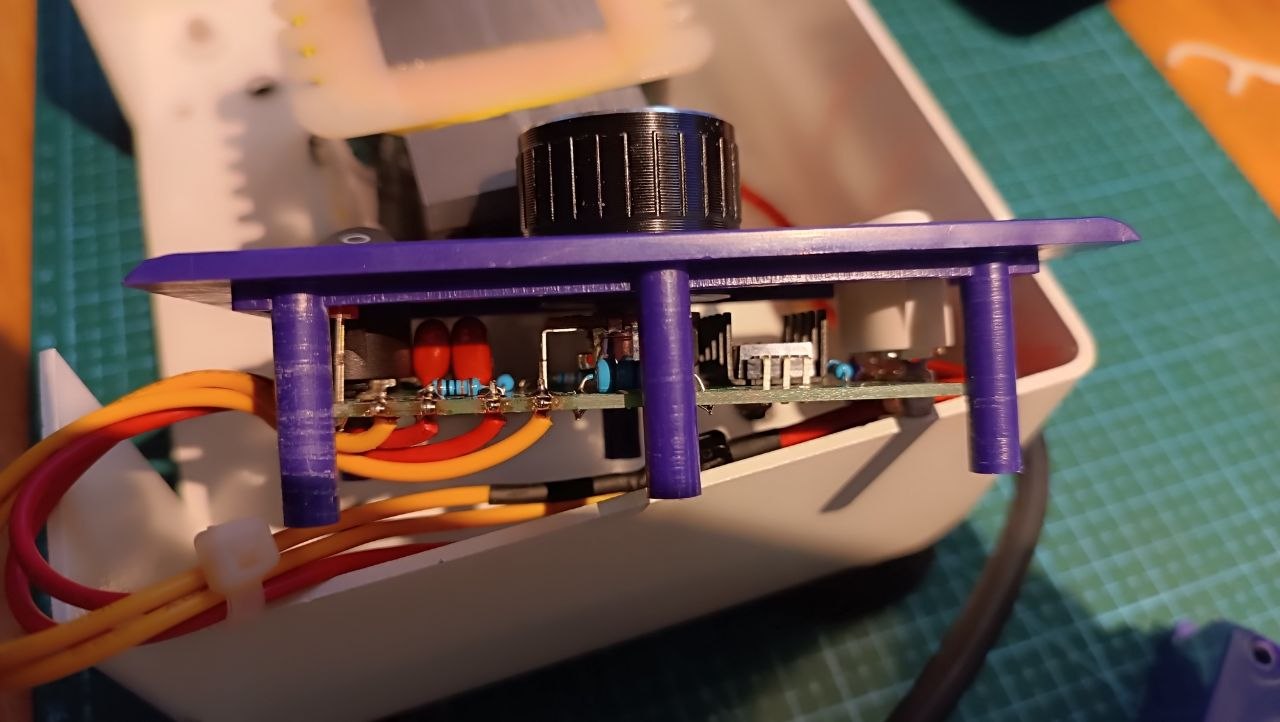

Имеется готовая, массово выпускаемая коробочка, сделанная в Китае.
Но её электронный блок нифига ничем не управляет.
Там типа димер встроен.

А хочется именно частотой колебаний управлять.

0

6

  • Автор: prusony
  • Активный участник
  • prusony
  • Откуда: Беларусь.
  • Зарегистрирован: 2022-03-30
  • Приглашений: 0
  • Сообщений: 858
  • Уважение: [+14/-0]
  • Позитив: [+13/-1]
  • Отношение к алкоголю: На 99.999 % трезвенник.
  • Отношение к табаку: Бросил лет 10 назад.
  • Провел на форуме:
    5 дней 17 часов
  • Последний визит:
    Вчера 23:57:00
43303,67 написал(а):

Меня смущает, что они трёхфазные.

"Меня не видят это минус, но и не гонял это плюс!" Дал ссылку на однофазный частотник, даже не глянули. )

0

7

  • Автор: Eugene
  • Активный участник
  • Зарегистрирован: 2025-05-17
  • Приглашений: 0
  • Сообщений: 339
  • Уважение: [+8/-2]
  • Позитив: [+2/-4]
  • Провел на форуме:
    22 дня 7 часов
  • Последний визит:
    Сегодня 11:19:00

Тут ведь какое дело, при увеличении частоты падает ток, надо пропорционально увеличивать напряжение, поэтому просто преобразователь AC-DC  не прокатывает.
Вот частотники для двигателей мало того, что за счёт ШИМ генерят синус, так ещё и выдерживают соотношение F/V.

Отредактировано Eugene (2026-04-28 22:38:19)

0

8

  • Автор: Eugene
  • Активный участник
  • Зарегистрирован: 2025-05-17
  • Приглашений: 0
  • Сообщений: 339
  • Уважение: [+8/-2]
  • Позитив: [+2/-4]
  • Провел на форуме:
    22 дня 7 часов
  • Последний визит:
    Сегодня 11:19:00
43311,26 написал(а):

"Меня не видят это минус, но и не гонял это плюс!" Дал ссылку на однофазный частотник, даже не глянули. )

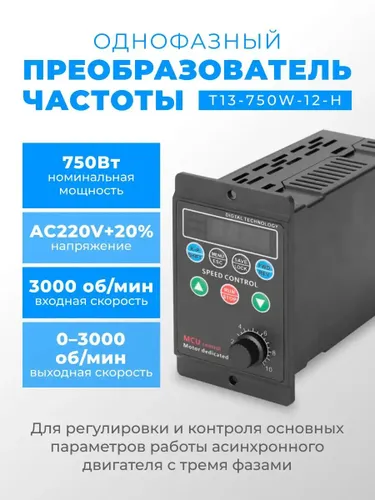

https://upforme.ru/uploads/001b/4f/36/73/t787795.webp
А вы там снизу надпись прочитали?

0

9

  • Автор: prusony
  • Активный участник
  • prusony
  • Откуда: Беларусь.
  • Зарегистрирован: 2022-03-30
  • Приглашений: 0
  • Сообщений: 858
  • Уважение: [+14/-0]
  • Позитив: [+13/-1]
  • Отношение к алкоголю: На 99.999 % трезвенник.
  • Отношение к табаку: Бросил лет 10 назад.
  • Провел на форуме:
    5 дней 17 часов
  • Последний визит:
    Вчера 23:57:00

Облажался!
Извиняйте!
Просто знаю что есть , видел много раз - однофаз-на-однофаз, глянул поверхностно. Вот этот правильный.

0

10

  • Автор: Alex_C
  • Активный участник
  • Alex_C
  • Зарегистрирован: 2025-02-16
  • Приглашений: 0
  • Сообщений: 442
  • Уважение: [+15/-0]
  • Позитив: [+8/-0]
  • Провел на форуме:
    16 часов 18 минут
  • Последний визит:
    Вчера 22:05:57
43312,73 написал(а):

выдерживают соотношение F/V

Вот вроде подойдёт. Если параметры сконфигурировать правильно.
Но очень дорогой.

В описании структурная схема имеется. Это хорошо для осмысления задачи.

0

11

  • Автор: Eugene
  • Активный участник
  • Зарегистрирован: 2025-05-17
  • Приглашений: 0
  • Сообщений: 339
  • Уважение: [+8/-2]
  • Позитив: [+2/-4]
  • Провел на форуме:
    22 дня 7 часов
  • Последний визит:
    Сегодня 11:19:00

Может, дешевле выйдет вибростолик купить?

0

12

  • Автор: Eugene
  • Активный участник
  • Зарегистрирован: 2025-05-17
  • Приглашений: 0
  • Сообщений: 339
  • Уважение: [+8/-2]
  • Позитив: [+2/-4]
  • Провел на форуме:
    22 дня 7 часов
  • Последний визит:
    Сегодня 11:19:00
43315,67 написал(а):

Вот вроде подойдёт. Если параметры сконфигурировать правильно.
Но очень дорогой.

В описании структурная схема имеется. Это хорошо для осмысления задачи.

Такой страницы нет
А по моим ссылкам смотрели? Тоже дорого?

Отредактировано Eugene (2026-04-28 23:04:21)

0

13

  • Автор: Alex_C
  • Активный участник
  • Alex_C
  • Зарегистрирован: 2025-02-16
  • Приглашений: 0
  • Сообщений: 442
  • Уважение: [+15/-0]
  • Позитив: [+8/-0]
  • Провел на форуме:
    16 часов 18 минут
  • Последний визит:
    Вчера 22:05:57
43314,26 написал(а):

Вот этот правильный.

К сожалению ссылка у меня открывается только так.
Несколько раз пытался перегрузить.

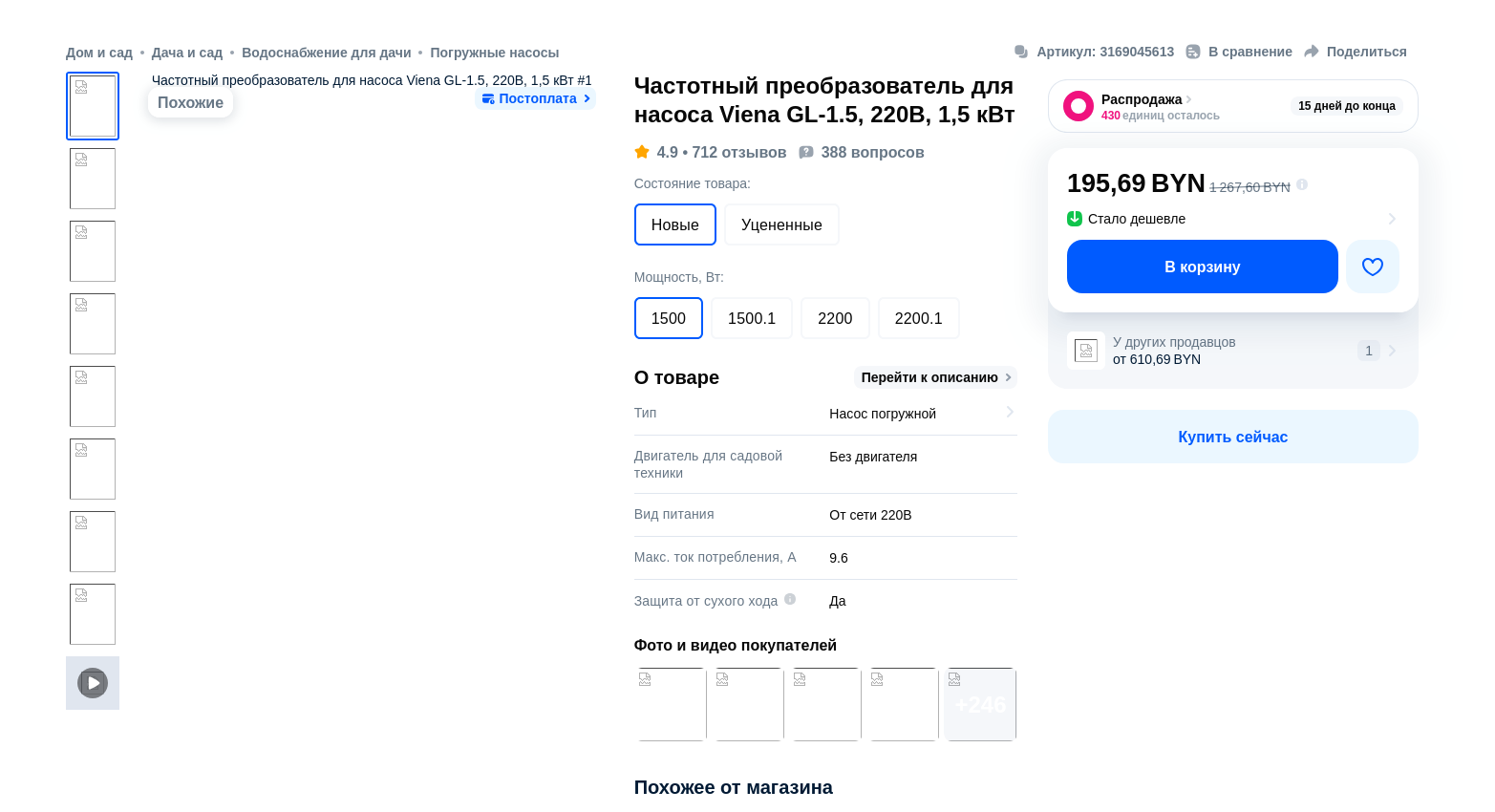

http://upforme.ru/uploads/001b/4f/36/67/t848073.png

0

14

  • Автор: Alex_C
  • Активный участник
  • Alex_C
  • Зарегистрирован: 2025-02-16
  • Приглашений: 0
  • Сообщений: 442
  • Уважение: [+15/-0]
  • Позитив: [+8/-0]
  • Провел на форуме:
    16 часов 18 минут
  • Последний визит:
    Вчера 22:05:57
43318,73 написал(а):

Такой страницы нет

У меня есть.

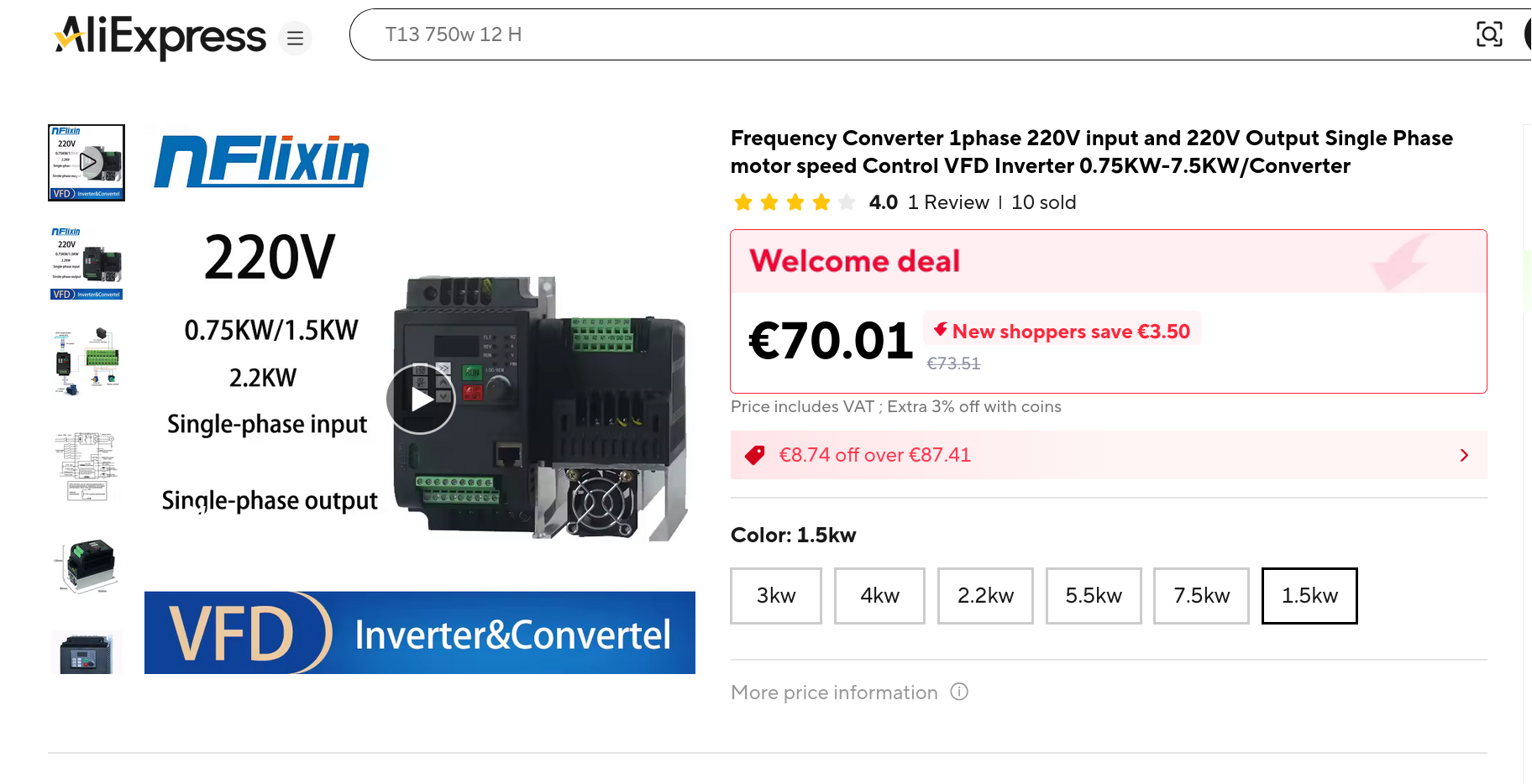

Мы наверное в разных странах и городах...http://upforme.ru/uploads/001b/4f/36/67/t287957.png

0

15

  • Автор: Alex_C
  • Активный участник
  • Alex_C
  • Зарегистрирован: 2025-02-16
  • Приглашений: 0
  • Сообщений: 442
  • Уважение: [+15/-0]
  • Позитив: [+8/-0]
  • Провел на форуме:
    16 часов 18 минут
  • Последний визит:
    Вчера 22:05:57
43317,73 написал(а):

дешевле выйдет

Это не мой.
Одноклассницы.
Уже купленный, и отданный мне на доработку.

Цена сильно зависит от выходной мощности.
Буду искать на 300 Вт.

Отредактировано Alex_C (2026-04-28 23:13:10)

0

16

  • Автор: Eugene
  • Активный участник
  • Зарегистрирован: 2025-05-17
  • Приглашений: 0
  • Сообщений: 339
  • Уважение: [+8/-2]
  • Позитив: [+2/-4]
  • Провел на форуме:
    22 дня 7 часов
  • Последний визит:
    Сегодня 11:19:00

А если движок от шуруповёрта с эксцентриком на валу и кнопку от него же?
Или что-нибудь вроде этого:
https://www.ozon.ru/product/regulyator- … n=51138095

Отредактировано Eugene (2026-04-28 23:16:59)

0

17

  • Автор: Alex_C
  • Активный участник
  • Alex_C
  • Зарегистрирован: 2025-02-16
  • Приглашений: 0
  • Сообщений: 442
  • Уважение: [+15/-0]
  • Позитив: [+8/-0]
  • Провел на форуме:
    16 часов 18 минут
  • Последний визит:
    Вчера 22:05:57
43323,73 написал(а):

движок от шуруповёрта

Такие конструкции в ютубе видел.
Но девушка уже потратилась, и просит подумать как эту маленькую коробочку облагородить.

Самый простой вариант, димер толковый поставить.
Но частота вибраций меняться не будет.

Да и с механикой там ужас какой-то.
Столик в резонансе стакан с водой аж подкидывает.

0

18

  • Автор: Alex_C
  • Активный участник
  • Alex_C
  • Зарегистрирован: 2025-02-16
  • Приглашений: 0
  • Сообщений: 442
  • Уважение: [+15/-0]
  • Позитив: [+8/-0]
  • Провел на форуме:
    16 часов 18 минут
  • Последний визит:
    Вчера 22:05:57
43323,73 написал(а):

вроде этого

Хорошая идея.
Надо подумать как его до 220 разогнать с опто разделением.

0

19

  • Автор: Eugene
  • Активный участник
  • Зарегистрирован: 2025-05-17
  • Приглашений: 0
  • Сообщений: 339
  • Уважение: [+8/-2]
  • Позитив: [+2/-4]
  • Провел на форуме:
    22 дня 7 часов
  • Последний визит:
    Сегодня 11:19:00
43326,67 написал(а):

Хорошая идея.
Надо подумать как его до 220 разогнать с опто разделением.

Но это же на постоянный ток.
Регулятор напряжения мощности скорости двигателя ШИМ Вход DC Uвх; 4,5 - 30 вольт ток 5А макс ток 15А, в корпусе контроллер коллекторного двигателя постоянного тока

Отредактировано Eugene (2026-04-28 23:28:27)

0

20

  • Автор: Alex_C
  • Активный участник
  • Alex_C
  • Зарегистрирован: 2025-02-16
  • Приглашений: 0
  • Сообщений: 442
  • Уважение: [+15/-0]
  • Позитив: [+8/-0]
  • Провел на форуме:
    16 часов 18 минут
  • Последний визит:
    Вчера 22:05:57
43328,73 написал(а):

на постоянный ток

Не посмотрел.
Обрадовался.
Наверное надо выспаться...

0

21

  • Автор: Eugene
  • Активный участник
  • Зарегистрирован: 2025-05-17
  • Приглашений: 0
  • Сообщений: 339
  • Уважение: [+8/-2]
  • Позитив: [+2/-4]
  • Провел на форуме:
    22 дня 7 часов
  • Последний визит:
    Сегодня 11:19:00

Спокойной ночи!

0

22

  • Автор: Razaex
  • Гость

Сообщение перенесено
Предложите пожалуйста частотный преобразователь для плавного управления частотой вибрации трансформаторного вибростолика.

Такую "проблему", только "с точностью до наоборот" любители качественного звука давным-давно решили, когда частота сети падала даже ниже 49 Гц, магнитофоны и проигрыватели с двигателями КД и ЭДГ противно звук "тянули".
Звуковой генератор - УНЧ - повышающий трансформатор. Вот только в этом случае 100 Вт транс на 25 Гц должен быть "немножко" больше, чем 10Вт для 50 Гц)

0

23

  • Автор: MSNG
  • Активный участник
  • MSNG
  • Откуда: Москва
  • Зарегистрирован: 2022-03-30
  • Приглашений: 0
  • Сообщений: 1480
  • Уважение: [+23/-0]
  • Позитив: [+25/-1]
  • Пол: Мужской
  • Провел на форуме:
    4 месяца 14 дней
  • Последний визит:
    Сегодня 06:08:47
43325,67 написал(а):

просит подумать как эту маленькую коробочку облагородить.

А что там в коробочке? Как он изначально работает?

0

24

  • Автор: Eugene
  • Активный участник
  • Зарегистрирован: 2025-05-17
  • Приглашений: 0
  • Сообщений: 339
  • Уважение: [+8/-2]
  • Позитив: [+2/-4]
  • Провел на форуме:
    22 дня 7 часов
  • Последний визит:
    Сегодня 11:19:00
43325,67 написал(а):

Столик в резонансе стакан с водой аж подкидывает.

Когда работал регулировщиком радиоаппаратуры, осциллографы с военной приёмкой подвергали испытаниям в термокамере и на вибростенде. К вибростенду прибор притягивали хомутами.

0

25

  • Автор: ВиП
  • Активный участник
  • ВиП
  • Откуда: Дер Собянино
  • Зарегистрирован: 2022-03-23
  • Приглашений: 0
  • Сообщений: 4677
  • Уважение: [+19/-14]
  • Позитив: [+0/-0]
  • Возраст: 71 [1954-05-22]
  • Провел на форуме:
    1 месяц 0 дней
  • Последний визит:
    Сегодня 11:22:34
Eugene написал(а):

43325,67 написал(а):

    Столик в резонансе стакан с водой аж подкидывает.

Когда работал регулировщиком радиоаппаратуры, осциллографы с военной приёмкой подвергали испытаниям в термокамере и на вибростенде. К вибростенду прибор притягивали хомутами.

А надо было чтобы осциллографы прыгали из угла в угол?  :D

0

26

  • Автор: Alex_C
  • Активный участник
  • Alex_C
  • Зарегистрирован: 2025-02-16
  • Приглашений: 0
  • Сообщений: 442
  • Уважение: [+15/-0]
  • Позитив: [+8/-0]
  • Провел на форуме:
    16 часов 18 минут
  • Последний визит:
    Вчера 22:05:57
43335,27 написал(а):

А что там в коробочке?

Чтобы снять платку с синего корпуса, надо отпаять по три ножевые ножки выключателей с обоих сторон.
Лень.
http://upforme.ru/uploads/001b/4f/36/67/t109693.jpg
http://upforme.ru/uploads/001b/4f/36/67/t550123.jpg
http://upforme.ru/uploads/001b/4f/36/67/t735116.jpg
http://upforme.ru/uploads/001b/4f/36/67/t352646.jpg
http://upforme.ru/uploads/001b/4f/36/67/t307444.jpg

43335,27 написал(а):

Как он изначально работает?

В первом посте темы.

0

27

  • Автор: Alex_C
  • Активный участник
  • Alex_C
  • Зарегистрирован: 2025-02-16
  • Приглашений: 0
  • Сообщений: 442
  • Уважение: [+15/-0]
  • Позитив: [+8/-0]
  • Провел на форуме:
    16 часов 18 минут
  • Последний визит:
    Вчера 22:05:57

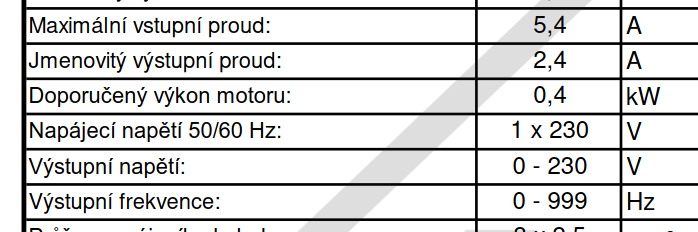

Мне вот присоветовали изделие.
Выходное: 0 - 230 В
Частота на выходе: 0 - 999 Гц

Не дешевле сотни евро у разных продавцов.

http://upforme.ru/uploads/001b/4f/36/67/t945684.png

0

28

  • Автор: Eugene
  • Активный участник
  • Зарегистрирован: 2025-05-17
  • Приглашений: 0
  • Сообщений: 339
  • Уважение: [+8/-2]
  • Позитив: [+2/-4]
  • Провел на форуме:
    22 дня 7 часов
  • Последний визит:
    Сегодня 11:19:00

То, что у него питание однофазное, не означает, что и выход однофазный. Изучите инструкцию. Заодно попытайтесь выяснить, что будет, если подключить однофазную нагрузку. Те частотники, с которыми я имел дело, при этом уходят в аварию по обрыву фазы в нагрузке. Они ведь рассчитаны на асинхронные двигатели, а те обычно при обрыве фазы горят. Я имел дело минимум с десятком разных типов частотников.

0

29

  • Автор: Alex_C
  • Активный участник
  • Alex_C
  • Зарегистрирован: 2025-02-16
  • Приглашений: 0
  • Сообщений: 442
  • Уважение: [+15/-0]
  • Позитив: [+8/-0]
  • Провел на форуме:
    16 часов 18 минут
  • Последний визит:
    Вчера 22:05:57
43360,73 написал(а):

То, что у него питание однофазное, не означает, что и выход однофазный.

Именно для этого - Varianta A550 Plus 230V je vhodná pro aplikace s napájením 1 x 230 V

что переводится как: для однофазных нагрузок 230 В.

Мне бы аналог китайский за совсем мало денег найти...

0

30

  • Автор: Eugene
  • Активный участник
  • Зарегистрирован: 2025-05-17
  • Приглашений: 0
  • Сообщений: 339
  • Уважение: [+8/-2]
  • Позитив: [+2/-4]
  • Провел на форуме:
    22 дня 7 часов
  • Последний визит:
    Сегодня 11:19:00

https://www.ozon.ru/product/1-5-kvt-cha … YR1f18kLQ1
К сожалению, не указана модель.
Мало денег - это сколько?
Вы должны понимать, что даже в однофазном частотнике четыре силовых игбт транзистора, контроллер, выпрямитель с фильтром, мозги, корпус с радиатором. Не может это тыщу стоить.

0

Страница: 1 2

Бесплатно создать форум на ixbb.ru
