А просто тестером они открываются?
Помогите опознать деталь/элемент.
Сообщений 151 страница 180 из 183
Поделиться1512025-11-26 12:17:30
- Активный участник
- Откуда: М.о.
- Зарегистрирован: 2022-03-03
- Приглашений: 0
- Сообщений: 1484
- Уважение: [+16/-0]
- Позитив: [+99/-2]
- Пол: Мужской
- Возраст: 63 [1963-01-29]
- Провел на форуме:
16 дней 4 часа - Последний визит:
Сегодня 17:57:01
Поделиться1522025-11-26 21:05:26
Нет, тестером не открываются, как обычные mosfet
Кстати, подбросил 3 В на затвор - в тразнистор тестере стали определяться как положено!
К нему, кстати, вопросов не было - легко определяет Rds десятки миллиом.
Поделиться1532025-11-26 23:09:28
- Администратор
- Откуда: Казахстан , Костанайская обл.
- Зарегистрирован: 2021-08-21
- Приглашений: 0
- Сообщений: 4642
- Уважение: [+15/-1]
- Позитив: [+21/-0]
- Пол: Мужской
- Возраст: 62 [1963-07-18]
- Отношение к алкоголю: Безразличен
- Отношение к табаку: Не курю и никогда не курил
- Провел на форуме:
2 месяца 21 день - Последний визит:
Сегодня 14:29:32
Мосфет проще простого тестером(в смысле мультиметром) проверить. Режим прозвонки диодов (в котором пищит).
Плюс на сток, минус на исток. Бесконечность. Переводим плюс на затвор, потом вновь на сток. Низкое сопротивление, может даже запищать. Касаемся пальцем затвора и вновь как первый раз. Вновь бесконечность.
Если это такие, как, например , IRF740 (полярность N) Мне другие не встречались, п если такие есть то плюс минус поменять.
И если ничего не перепутал по памяти, потому что сейчас не с тестером, а с смартыоном лежу
Поделиться1542025-11-27 08:07:02
- Активный участник
- Зарегистрирован: 2021-09-11
- Приглашений: 0
- Сообщений: 3014
- Уважение: [+31/-1]
- Позитив: [+4/-0]
- Провел на форуме:
2 месяца 2 дня - Последний визит:
Сегодня 18:06:09
Admin написал(а):
Режим прозвонки диодов (в котором пищит).
Про писк дополнение неуместно. В разных приборах по-разному. У меня в одном совмещены режимы "пищалки" и прозвонки диодов, в в другом два отдельных режима.
В-остальном, в общем-то, верно. И такое прокатывает со всеми MOSFET (с учётом обратной полярности для P-канала). Так как ёмкости затвора хватает, чтобы на нём напряжение держалось какое-то время.
Только я, чтобы не раскорячивать пальцы, касаюсь затвора (gate) минусовым щупом для его закрытия. Заодно прозваниваю и встроенный диод, на сток - минус, на исток - плюс (для N-канала).

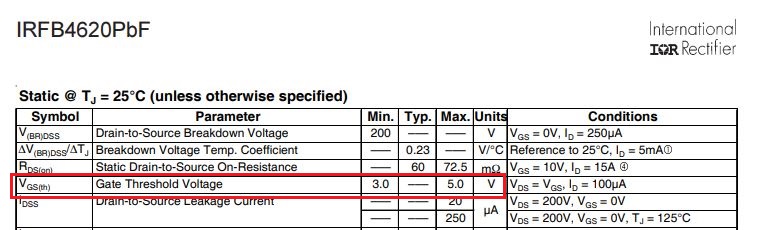

P.S. Посмотрел сейчас документацию на IRFB4020. Минимальное напряжение на затворе для открытия - 3 В.

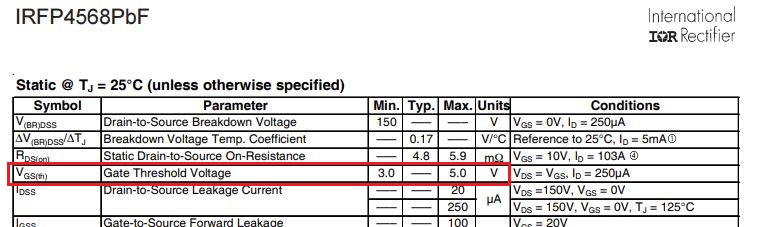

Нашёл у себя IRFP4568 с таким же напряжением открытия.
Моей ZT102 открывается, конечно, не полностью, но открывается. У неё 3 В питание. Так что может быть, напряжения открытия может быть недостаточно с вашего, Amir, прибора.
Отредактировано angren68 (2025-11-27 10:35:03)
Поделиться1552025-11-27 12:05:28
3 В - эти минимальное, типовое - разброс от 3 до 5 В.
Я в первом сообщении указал, что это цифровой Mosfet - управляется цифровыми уровнями. Мне такие еще не попадались, нет опыта.

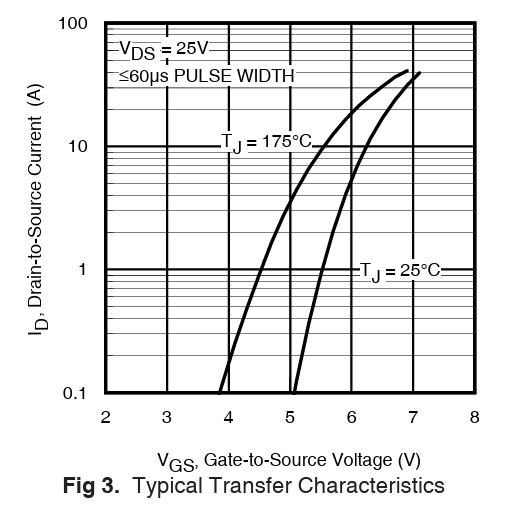

По графику видно, что чем ниже температура (ближе к комнатной), тем более высокое напряжение затвора требуется для открытия.
Я веду речь к тому, что LCR неплохой помощник, но доверять ему полностью нельзя, без чтения даташитов - никак.
Предлагаю посмотреть результаты тестов одного и того же транзистора:
Все три вывода в тестере:

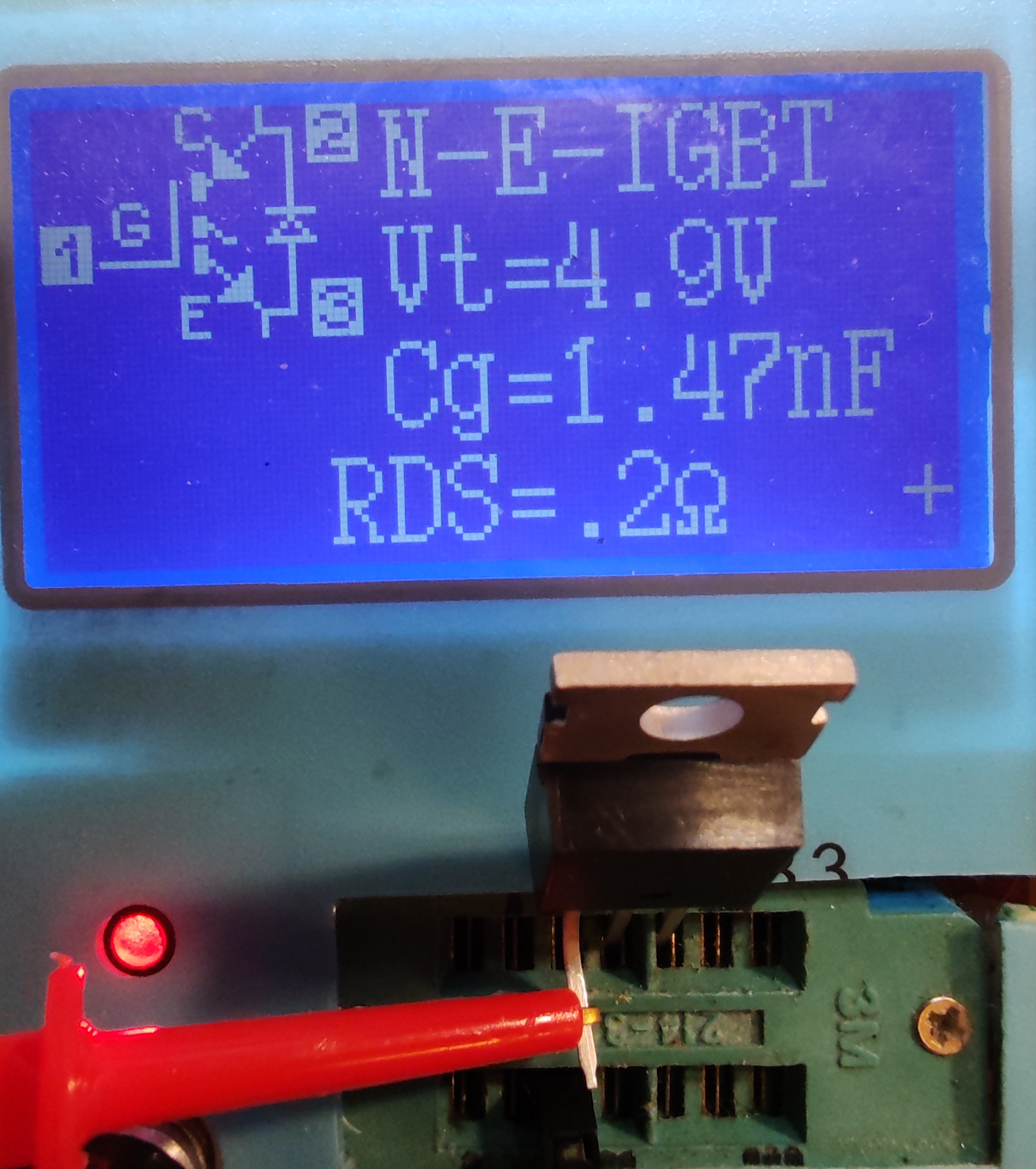

К затвору приложено дополнительно 3 В:

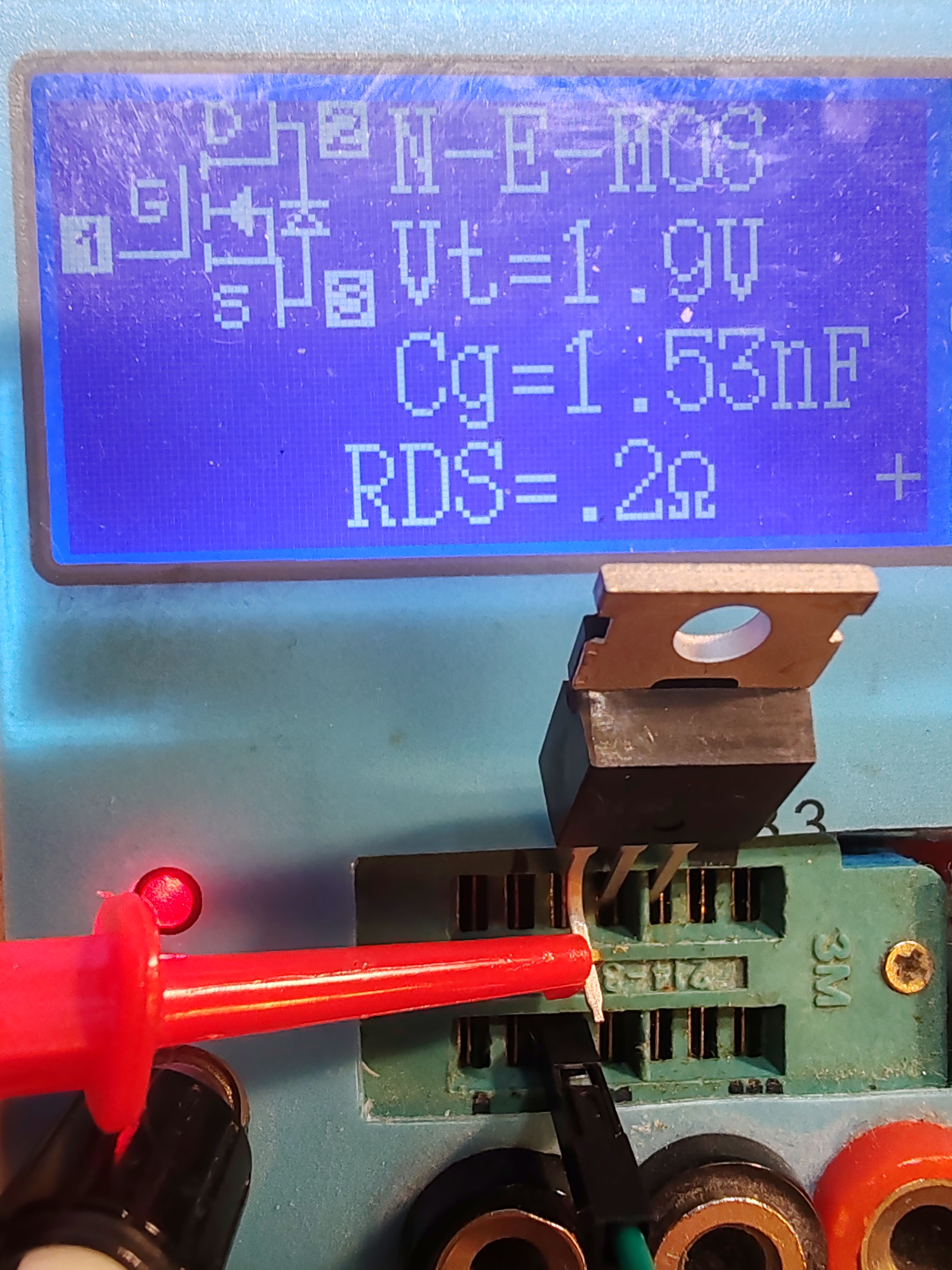

Дополнительно 6 В:
Часть этих транзисторов без "вольтодобавки" затвора не определяются в тестере никак (видит только встроенный диод), т.к. из-за разброса параметров отказываются открываться поданными управляющими напряжениями.
П.С. Батарея питания полностью заряжена.
Поделиться1562025-11-27 12:07:35

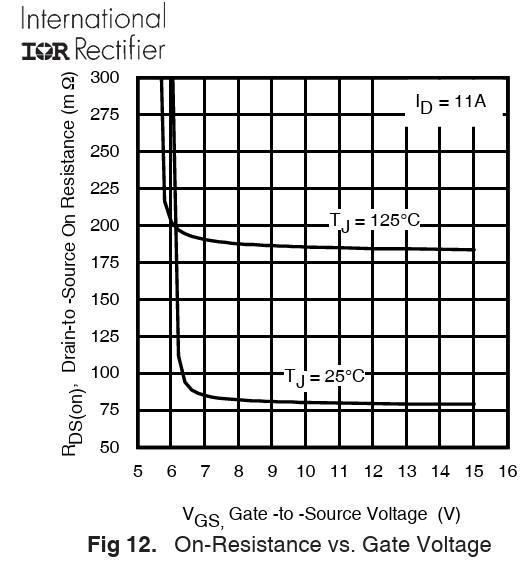

И еще один забавный график - зависимость сопротивления открытого канала от напряжения на затворе (и температуры транзистора). Да, для тока стока 11 А, но тем не менее:
Поделиться1572025-11-27 12:16:56
- Активный участник
- Зарегистрирован: 2021-09-11
- Приглашений: 0
- Сообщений: 3014
- Уважение: [+31/-1]
- Позитив: [+4/-0]
- Провел на форуме:
2 месяца 2 дня - Последний визит:
Сегодня 18:06:09
Amir написал(а):
3 В - эти минимальное, типовое - разброс от 3 до 5 В.
Я в первом сообщении указал, что это цифровой Mosfet - управляется цифровыми уровнями. Мне такие еще не попадались, нет опыта.По графику видно, что чем ниже температура (ближе к комнатной), тем более высокое напряжение затвора требуется для открытия.
Я веду речь к тому, что LCR неплохой помощник, но доверять ему полностью нельзя, без чтения даташитов - никак.
Я это понимаю. С прибором Маркуса я знаком с первых его ревизий. Ни разу не покупал готовый. Сам собираю. Конечно, это потрясающий прибор, но есть у него много ограничений.
P.S. А я просто привёл пример, как транзистор, подобный вашему, обычной китайской цэшкой, можно открыть. Вы выше писали, что "тестером не открываются, как обычные mosfet"
Как раз "обычные " открываются легко на большинстве цэшек.
Отредактировано angren68 (2025-11-27 12:17:31)
Поделиться1582025-11-27 12:46:06
Да, уже проверял - обычные открываются касанием затвора, эти - нет.
Это для обмена опытом.
Поделиться1592025-11-27 12:55:35
Там еще - что считать открытием. По даташиту 100 мкА - уже открыт. А тестер как на это посмотрит?
Поделиться1602025-11-27 13:21:31
- Активный участник
- Зарегистрирован: 2021-09-11
- Приглашений: 0
- Сообщений: 3014
- Уважение: [+31/-1]
- Позитив: [+4/-0]
- Провел на форуме:
2 месяца 2 дня - Последний визит:
Сегодня 18:06:09
Смотря какой...
Поделиться1612025-12-10 16:33:48
- Активный участник
- Зарегистрирован: 2021-09-11
- Приглашений: 0
- Сообщений: 3014
- Уважение: [+31/-1]
- Позитив: [+4/-0]
- Провел на форуме:
2 месяца 2 дня - Последний визит:
Сегодня 18:06:09

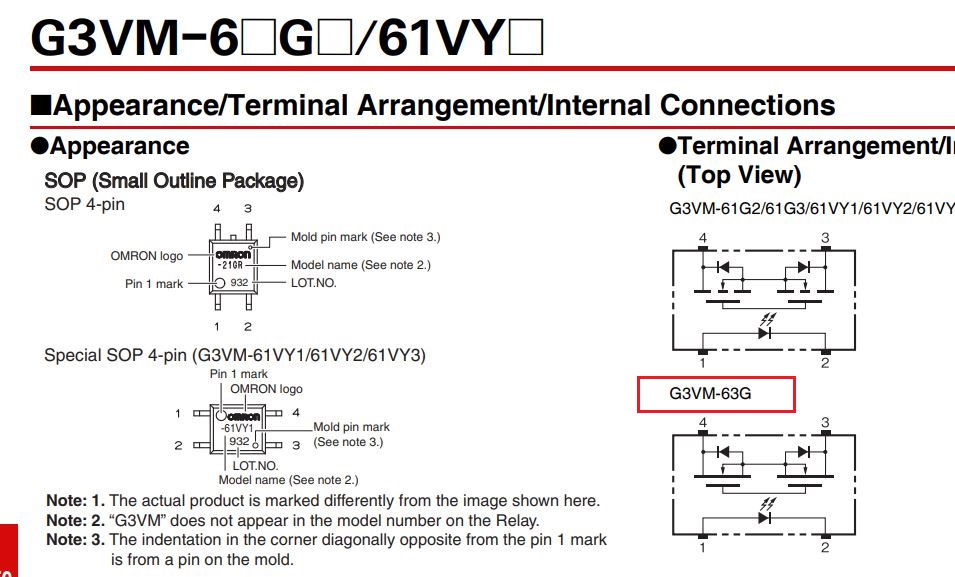

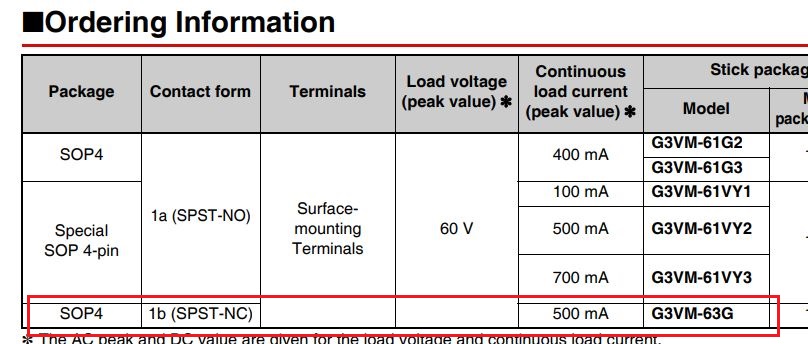

Сегодня на любопытную деталюшку нарвался. На плате увидел три штуки, с виду обычные оптореле,с подобными много работал. От Omron. Прозваниваю - КЗ. Подумал, что пробиты. Нашёл документацию - нормально-замкнутое реле, оказывается. Мне до сих пор такие не попадались (оптореле). В даташите "схема" оптореле нормально-закрытого и нормально-открытого не отличаются. Я понимаю, что там упрощённая схема, всё не отображает. Но всё равно любопытно стало, а как оно работает?
P.S. Кстати, и ценник отличается в разы. Если G3VM-61 в дорогом Чип и Дипе стОит 110 р., то G3VM-63 там же стОит уже 1120 р.
ПеревестиПоделиться1622025-12-10 16:52:14
- Активный участник
- Откуда: Минск
- Зарегистрирован: 2025-02-19
- Приглашений: 0
- Сообщений: 1038
- Уважение: [+26/-0]
- Позитив: [+24/-1]
- Пол: Мужской
- Провел на форуме:
10 дней 11 часов - Последний визит:
2026-01-25 11:11:33
https://www.fotorele.net/relay_hard.html
Отредактировано f300 (2025-12-10 19:05:19)
Поделиться1632025-12-10 16:56:32
Угу, полевики со "встроенным" каналом. Выпускались в Советах.
О наличии импортных аналогов не слышал.
Поделиться1642026-01-23 16:02:44
- Активный участник
- Откуда: Беларусь.
- Зарегистрирован: 2022-03-30
- Приглашений: 0
- Сообщений: 797
- Уважение: [+12/-0]
- Позитив: [+12/-1]
- Отношение к алкоголю: На 99.999 % трезвенник.
- Отношение к табаку: Бросил лет 10 назад.
- Провел на форуме:
5 дней 8 часов - Последний визит:
Сегодня 13:08:05

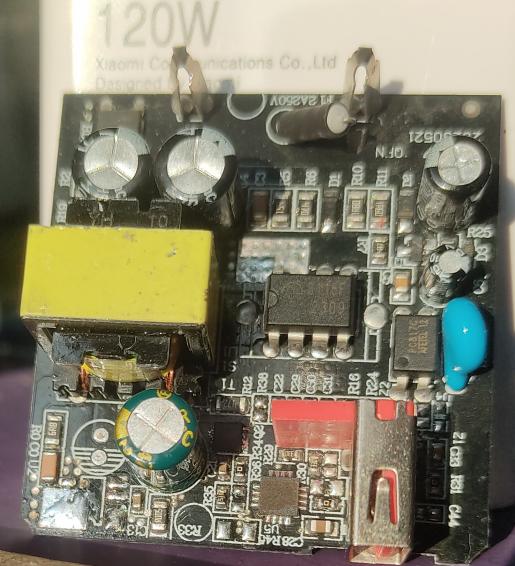

Помёрла сетевая зарядка Xiaomi 120W , MDY-12-EN. Она реально быстро заряжала мобилы. Уже купил другую, но эту "зачесалось" вскрыть, на "а вдруг что простое".

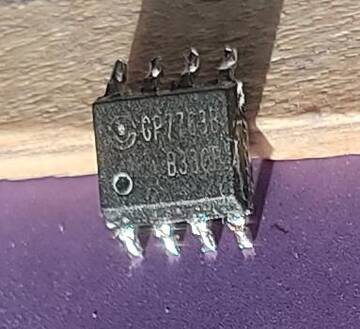

Пропущу что и как искал, по итогу по вторичке в КЗ ушел такой элемент, не могу найти даташит на него. Может кто имеет про него инфу?
Он стоит в месте где обычно должен быть Шоттки , но это не диод а скорей всего полевичок, и реализован синхронный выпрямитель, стоял этот SOIC-8 в нижнем левом углу по моей фотке.
На нём :
GP7763B
B33GP
Ноги 1+2 и 6+7+8 вместе и звонятся в обе стороны 1,5 Ом.
Отредактировано prusony (2026-01-23 16:06:44)
Поделиться1652026-01-23 16:27:23
Удалось найти только это:
Power management chip (не грузится полностью)
Даташитов нет, какой-то внутренний китайский продукт...
Поделиться1662026-01-23 17:14:38
- Активный участник
- Откуда: М.о.
- Зарегистрирован: 2022-03-03
- Приглашений: 0
- Сообщений: 1484
- Уважение: [+16/-0]
- Позитив: [+99/-2]
- Пол: Мужской
- Возраст: 63 [1963-01-29]
- Провел на форуме:
16 дней 4 часа - Последний визит:
Сегодня 17:57:01
prusony написал(а):
Ноги 1+2 и 6+7+8 вместе и звонятся в обе стороны 1,5 Ом.
Пробита, КЗ. Их много сейчас встречается. Например JW7707F, MT6705, DK5V45R25P...
Поделиться1672026-01-23 23:31:17
- Активный участник
- Откуда: Беларусь.
- Зарегистрирован: 2022-03-30
- Приглашений: 0
- Сообщений: 797
- Уважение: [+12/-0]
- Позитив: [+12/-1]
- Отношение к алкоголю: На 99.999 % трезвенник.
- Отношение к табаку: Бросил лет 10 назад.
- Провел на форуме:
5 дней 8 часов - Последний визит:
Сегодня 13:08:05
Выкидываю! Не факт что "сдюжила" следующая микра , которая после этой КаЗанутой...
Хотя может когда делать нефик если будет, схемку реверсну...
Спасибо за ответы!
Поделиться1682026-01-23 23:44:27
- Активный участник
- Откуда: М.о.
- Зарегистрирован: 2022-03-03
- Приглашений: 0
- Сообщений: 1484
- Уважение: [+16/-0]
- Позитив: [+99/-2]
- Пол: Мужской
- Возраст: 63 [1963-01-29]
- Провел на форуме:
16 дней 4 часа - Последний визит:
Сегодня 17:57:01
Да можно низкую часть упростить и сделать блочок на любое напряжение до 12 вольт...
Поделиться1692026-01-24 02:09:37
- Активный участник
- Откуда: Беларусь.
- Зарегистрирован: 2022-03-30
- Приглашений: 0
- Сообщений: 797
- Уважение: [+12/-0]
- Позитив: [+12/-1]
- Отношение к алкоголю: На 99.999 % трезвенник.
- Отношение к табаку: Бросил лет 10 назад.
- Провел на форуме:
5 дней 8 часов - Последний визит:
Сегодня 13:08:05
Ай нет, там же возле ЮСБ выхода микруха еще одна, маркировка спилена. Во-вторых дома несколько БП и лабораторники и "болгары" ТЕС-и. А переделанному применение не найду.
Поделиться1702026-01-24 09:03:21
- Активный участник
- Откуда: М.о.
- Зарегистрирован: 2022-03-03
- Приглашений: 0
- Сообщений: 1484
- Уважение: [+16/-0]
- Позитив: [+99/-2]
- Пол: Мужской
- Возраст: 63 [1963-01-29]
- Провел на форуме:
16 дней 4 часа - Последний визит:
Сегодня 17:57:01
prusony написал(а):
возле ЮСБ выхода микруха еще одна, маркировка спилена.
Всё лишнее удаляется, ставим шоттку в ТО-220, 431-ю с резюками и получается просто адаптер для чего-то. Ну, дело конечно хозяйское...
Поделиться1712026-01-24 12:49:01
- Активный участник
- Откуда: Беларусь.
- Зарегистрирован: 2022-03-30
- Приглашений: 0
- Сообщений: 797
- Уважение: [+12/-0]
- Позитив: [+12/-1]
- Отношение к алкоголю: На 99.999 % трезвенник.
- Отношение к табаку: Бросил лет 10 назад.
- Провел на форуме:
5 дней 8 часов - Последний визит:
Сегодня 13:08:05
Будет валяться... после переделки. Адаптеров шуфлядка целая, все рабочие на разные токи и напряжения... Если б рядом жили отдал бы для опытов кому-то...
Попутно - болгарские БП они вроде ничего особенного 12В и 3А , но защита триггерная - выручали много раз. Другие - если в схеме что не так херачат сколько могут пока дым не пойдёт. ))
Поделиться1722026-03-07 19:47:43
- Активный участник
- Зарегистрирован: 2021-09-11
- Приглашений: 0
- Сообщений: 3014
- Уважение: [+31/-1]
- Позитив: [+4/-0]
- Провел на форуме:
2 месяца 2 дня - Последний визит:
Сегодня 18:06:09

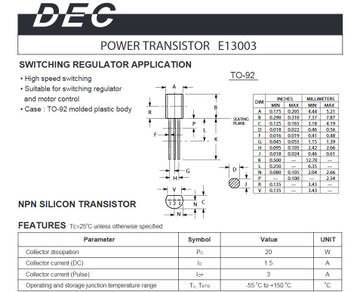

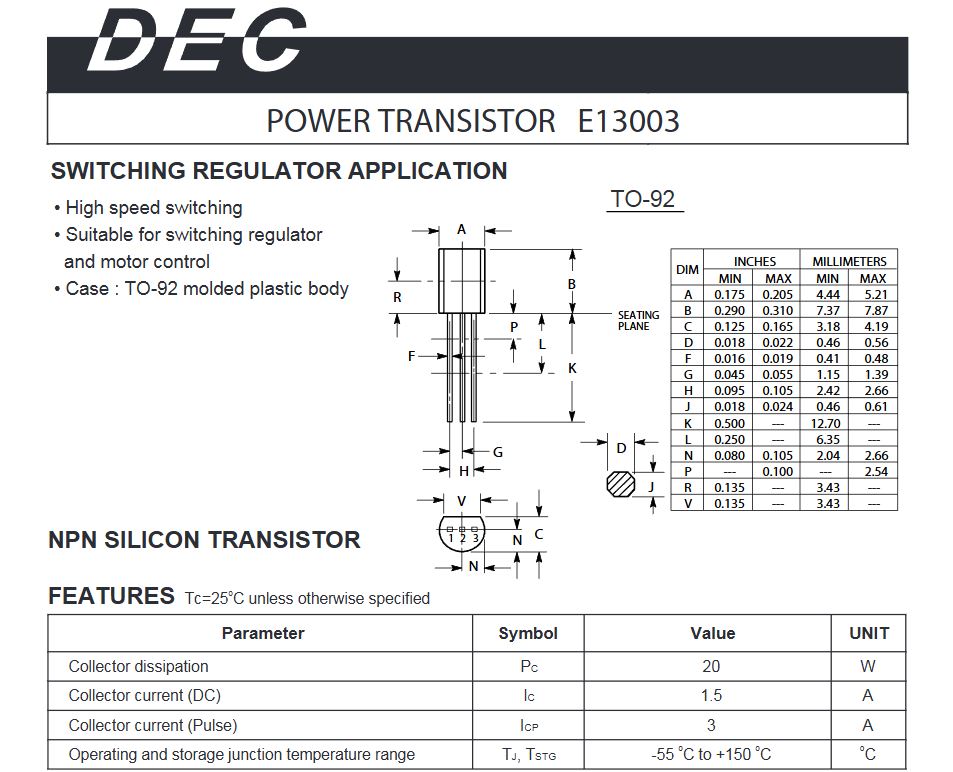

Сегодня решил взглянуть на цоколёвку 13003 в корпусе ТО-92, нарвался на такую крутую документацию
Размеры есть все, даже которые не нужны, зато цоколёвки нет.
И ещё одно чудо увидел. Корпус ТО-92 у них рассеивает 20 Ватт... Занавес.
Отредактировано angren68 (2026-03-07 19:49:51)
Поделиться1732026-03-07 21:45:05
- Активный участник
- Откуда: Беларусь.
- Зарегистрирован: 2022-03-30
- Приглашений: 0
- Сообщений: 797
- Уважение: [+12/-0]
- Позитив: [+12/-1]
- Отношение к алкоголю: На 99.999 % трезвенник.
- Отношение к табаку: Бросил лет 10 назад.
- Провел на форуме:
5 дней 8 часов - Последний визит:
Сегодня 13:08:05
Видел в инете про 13003, это не совсем транзистор оказалось... Он может быть и прямым и обратным и в разных корпусах )))
Гляньте ролик... Про него еще один ролик про этот же 13-й
Отредактировано prusony (2026-03-07 21:45:21)
Поделиться1742026-03-07 21:56:16
42128,12 написал(а):
них рассеивает 20 Ватт
Да это на коллекторе не превышать=на кристалле и кратковременно наверно. А корпус конечно 20 Ватт не вытащит. Ну это если мы ошибаемся в переводе, а в физике нет.
TO92
https://www.google.com/search?q=to 92 package k/w thermak resistance&newwindow=1&sca_esv=77d1db9fd0654819&biw=1455&bih=665&sxsrf=ANbL-n4FBugIxQDw2jAwOr_yY__0hbURYg:1772909858171&ei=InWsaeSUCqmvkdUP5tWquA4&ved=0ahUKEwjkrcLyu46TAxWpV6QEHeaqCucQ4dUDCBE&uact=5&oq=to 92 package k/w thermak resistance&gs_lp=Egxnd3Mtd2l6LXNlcnAiJHRvIDkyIHBhY2thZ2Ugay93IHRoZXJtYWsgcmVzaXN0YW5jZTIIEAAYgAQYogQyBRAAGO8FMgUQABjvBTIFEAAY7wUyBRAAGO8FSONaUMsCWJZYcAF4AJABAJgBuQKgAfEgqgEIMC4xMy4xLjW4AQPIAQD4AQGYAhSgAskhwgILEAAYgAQYsAMYogTCAggQABiwAxjvBcICBRAhGKABwgIHECEYoAEYCsICBBAhGBXCAgYQIRgVGAqYAwCIBgGQBgSSBwgxLjEyLjEuNqAHnEyyBwgwLjEyLjEuNrgHxCHCBwYwLjE3LjPIByuACAA&sclient=gws-wiz-serp
Отредактировано viczai (2026-03-07 21:58:45)
Поделиться1752026-03-07 22:14:56
- Активный участник
- Зарегистрирован: 2021-09-11
- Приглашений: 0
- Сообщений: 3014
- Уважение: [+31/-1]
- Позитив: [+4/-0]
- Провел на форуме:
2 месяца 2 дня - Последний визит:
Сегодня 18:06:09
42134,31 написал(а):
А корпус конечно 20 Ватт не вытащит. Ну это если мы ошибаемся в переводе, а в физике нет.

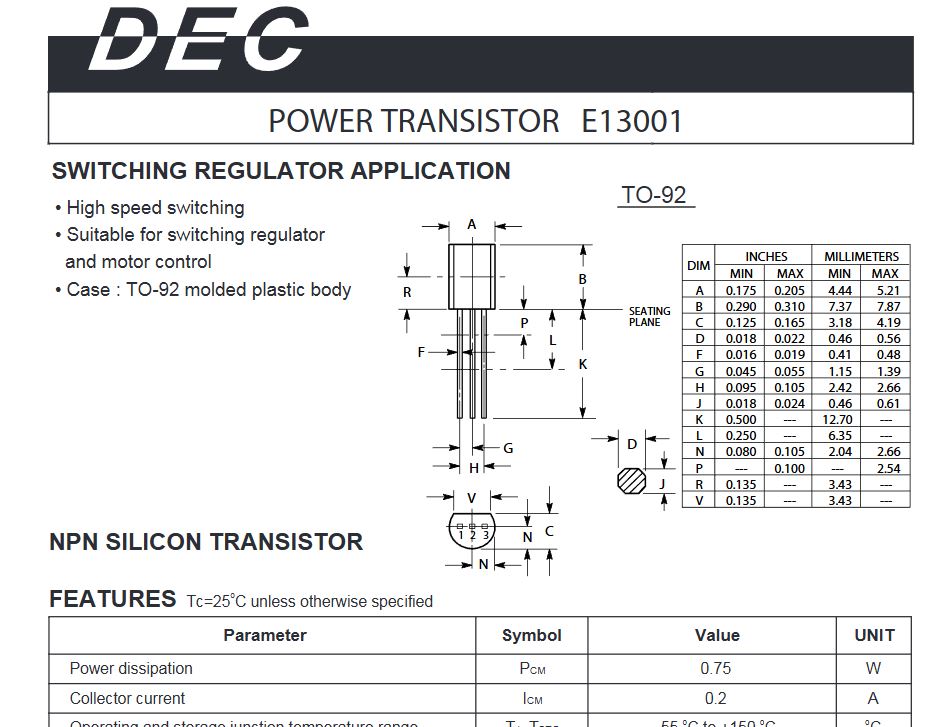

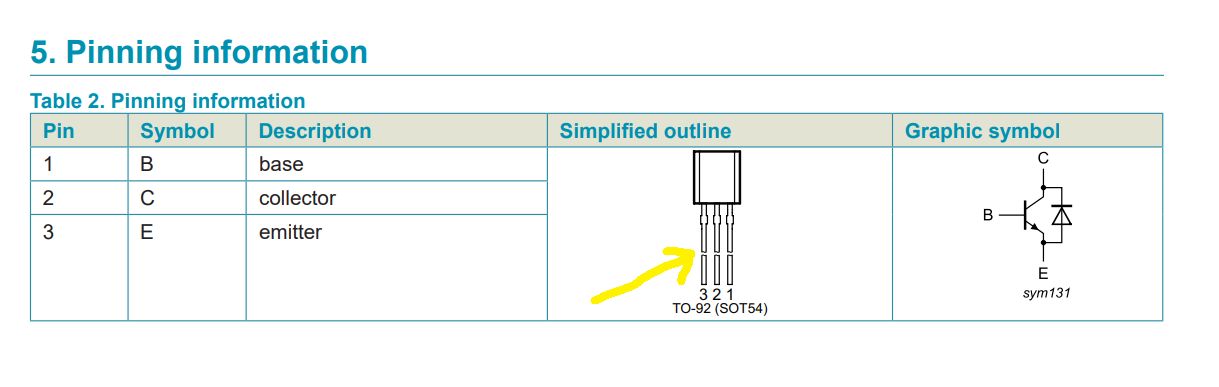

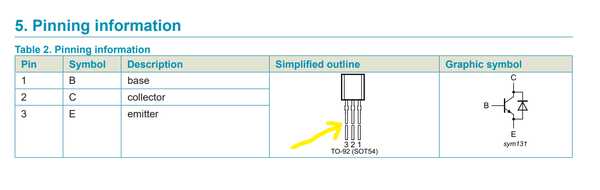

Ошибки "у нас" нет никакой. Это их явная ошибка. Из того же источника для 13001 в том же корпусе цифра другая, и вполне адекватная - 0,75 Ватт..
Меня удивило/ разозлило именно отсутствие распиновки выводов.
Отредактировано angren68 (2026-03-07 22:15:29)
Поделиться1762026-03-07 22:27:28
- Активный участник
- Зарегистрирован: 2021-09-11
- Приглашений: 0
- Сообщений: 3014
- Уважение: [+31/-1]
- Позитив: [+4/-0]
- Провел на форуме:
2 месяца 2 дня - Последний визит:
Сегодня 18:06:09
42133,26 написал(а):
Видел в инете про 13003, это не совсем транзистор оказалось... Он может быть и прямым и обратным и в разных корпусах )))
Гляньте ролик... Про него еще один ролик про этот же 13-й
Я про эти "чудеса" в курсе, и попадались мне такие, которые меня в тупик ставили, но сейчас у меня они обычные, без таких особенностей, даже в ТО-92 корпусе. Лет десять назад брал.
В блоке питания стоит корпус ТО-92 с оторванной мордой, и не прочитать, что там было. Вот и стал разбираться. Уже всё ясно. Просто решил поделиться со всеми такими корявыми даташитами.
Поделиться1772026-03-08 09:09:20
- Активный участник
- Откуда: Дер Собянино
- Зарегистрирован: 2022-03-23
- Приглашений: 0
- Сообщений: 4573
- Уважение: [+19/-14]
- Позитив: [+0/-0]
- Возраст: 71 [1954-05-22]
- Провел на форуме:
30 дней 7 часов - Последний визит:
Сегодня 18:45:17
angren68 написал(а):
42134,31 написал(а):
А корпус конечно 20 Ватт не вытащит. Ну это если мы ошибаемся в переводе, а в физике нет.
Ошибки "у нас" нет никакой. Это их явная ошибка. Из того же источника для 13001 в том же корпусе цифра другая, и вполне адекватная - 0,75 Ватт..
https://upforme.ru/uploads/001b/4f/36/12/t13001.jpg
Меня удивило/ разозлило именно отсутствие распиновки выводов.
Надо было искать в родном магазине и не возникло бы вопросов с выводами.
https://www.chipdip.ru/product/mje13001 … 8037928866
Поделиться1782026-03-08 10:28:10
- Активный участник
- Зарегистрирован: 2021-09-11
- Приглашений: 0
- Сообщений: 3014
- Уважение: [+31/-1]
- Позитив: [+4/-0]
- Провел на форуме:
2 месяца 2 дня - Последний визит:
Сегодня 18:06:09
42143,24 написал(а):
Надо было искать в родном магазине и не возникло бы вопросов с выводами.
https://www.chipdip.ru/product/mje13001 … 8037928866
Вы ведь с ними не имели дело? В моём варианте транзистора база справа, эммитер слева. Так что этому даташиту грош цена. Во всяком случае, в этот раз.
Отредактировано angren68 (2026-03-08 10:30:19)
Поделиться1792026-03-08 10:33:29
https://www.chipdip.ru/search?searchtext=+13003+to92
На чипе дейле набрал ... и посмотрел док от разного производителя. STM взял как основного, а остальное посмеялсо. :_)
Ну например
Кстати именно на to92 в 90-х 2000-х частенько нумерация была неправильной. И такая была путаница... Ой мамо ой. Патому что пых.
Отредактировано viczai (2026-03-08 10:34:02)
Поделиться1802026-03-08 10:58:35
- Активный участник
- Зарегистрирован: 2021-09-11
- Приглашений: 0
- Сообщений: 3014
- Уважение: [+31/-1]
- Позитив: [+4/-0]
- Провел на форуме:
2 месяца 2 дня - Последний визит:
Сегодня 18:06:09
42148,31 написал(а):
Кстати именно на to92 в 90-х 2000-х частенько нумерация была неправильной. И такая была путаница... Ой мамо ой. Патому что пых.
Это самый непредсказуемый транзистор. Только у корпуса ТО-220 не встречал разного исполнения. У меня в корпусе ТО-126 тоже есть экземпляры, где база справа, эммитер слева; и есть экземпляры, где база слева, эммитер справа.
Похожие темы
| Полёты в космос | Не про радио | 2025-09-21 |
